第2节电流和电路
2022-2023学年人教版九年级物理全一册第十五章电流和电路
电流
1
电路图
2
3
通路 断路 短路

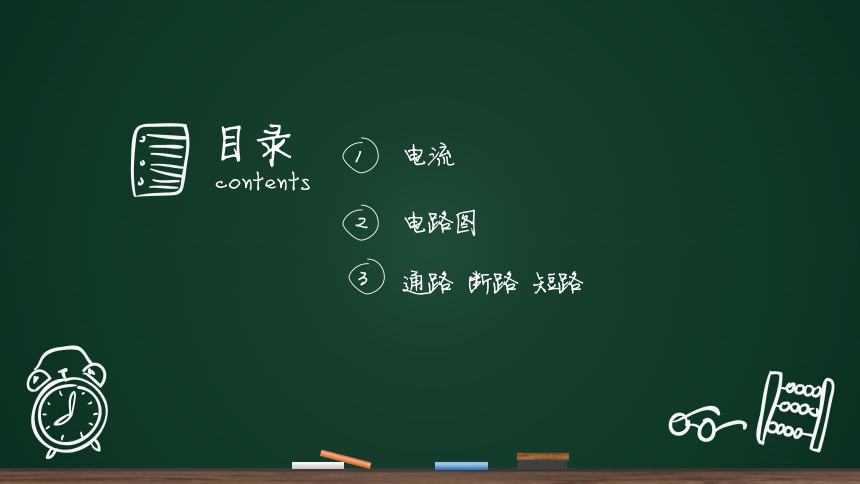

contents
目录
一、电流

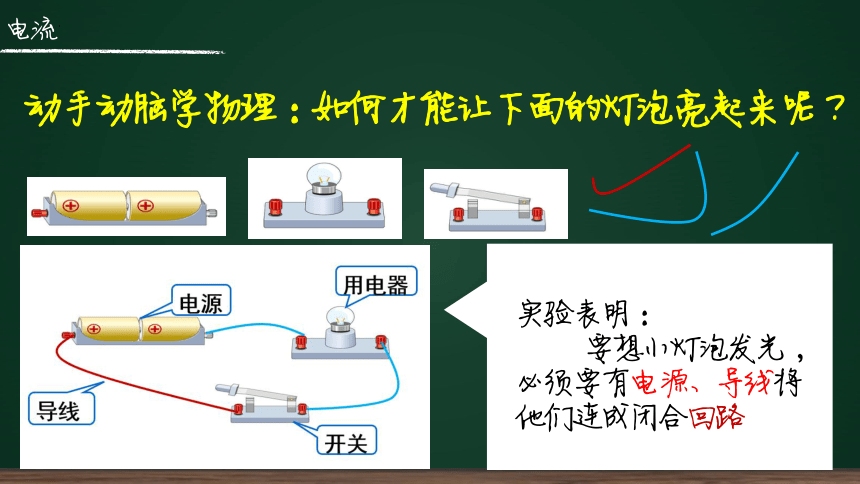

动手动脑学物理：如何才能让下面的灯泡亮起来呢？
电流
实验表明：
要想小灯泡发光，必须要有电源、导线将他们连成闭合回路

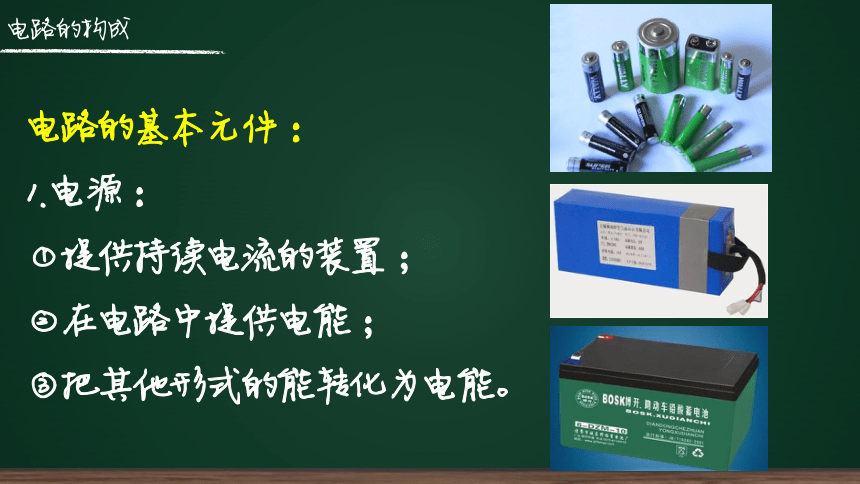

电路的基本元件：
1.电源：
①提供持续电流的装置；
②在电路中提供电能；
③把其他形式的能转化为电能。
电路的构成

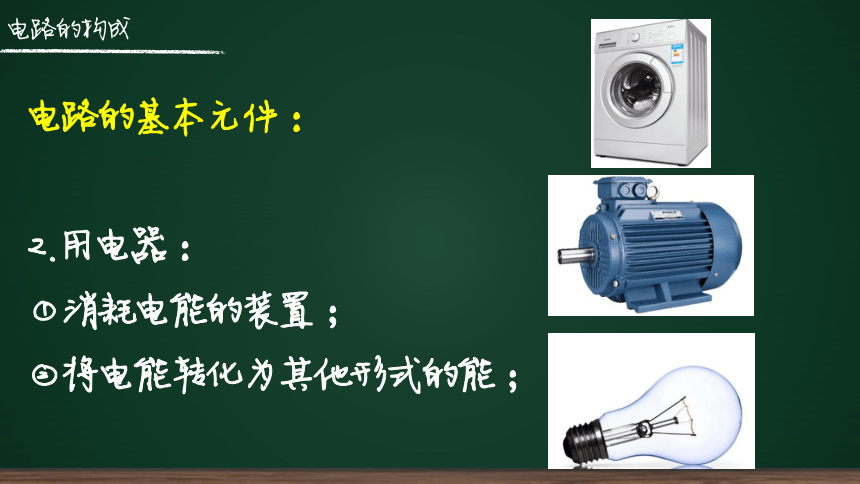

电路的基本元件：
2.用电器：
①消耗电能的装置；
②将电能转化为其他形式的能；
电路的构成

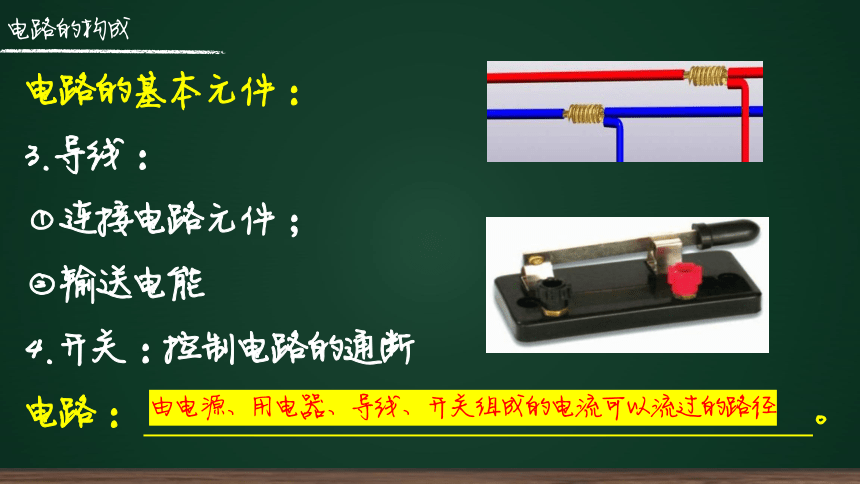

电路的基本元件：
3.导线：
①连接电路元件；
②输送电能
4.开关：控制电路的通断
电路： 。
电路的构成
由电源、用电器、导线、开关组成的电流可以流过的路径
二、电路图
电路图： 。
电路图的画法：
①横平竖直，有棱有角；
②先从电源入手正极出发；
③元件依次相连，导线不能断，
顺序不能乱，拐角不能放；
④标注字母不能忘
电路图
用符号表示电路连接的图
交叉相
连的导线
交叉不相
连的导线
点对点练习：根据左边的实物图，在右边画出对应的电路图
电路图
S
三、通路 断路 短路
通路： 。
通路 断路 短路
处处连通的电路
断路（开路）： 。
通路 断路 短路
断开的电路
短路：
电源短路： 。
危害： 。
通路 断路 短路
导线直接接在电源两极
通过电源的电流过大损坏电源
短路：
用电器短路： 。
危害： 。
通路 断路 短路
导线直接接在用电器两端
用电器没有电流流过，不能正常工作，不会损坏
点对点练习： 如图所示的三个电路，下列对其通路、断路、短路判断正确的是（ ）
甲断路、乙通路、丙短路
B. 甲通路、乙断路、丙短路
C. 甲通路、乙短路、丙断路
D. 甲短路、乙断路、丙通路
通路 断路 短路
B
