地球的圈层结构
学习目标
★ 了解地震波的类型、传播特点及地震波在莫霍界面和古登堡界面的变化特点。
★ 掌握地球内部圈层的划分依据与各内部圈层的特点
★ 理解地球外部圈层的组成、各外部圈层的特点及其之间的相互关系。
地球的内部圈层
01
12÷6371≈0.002

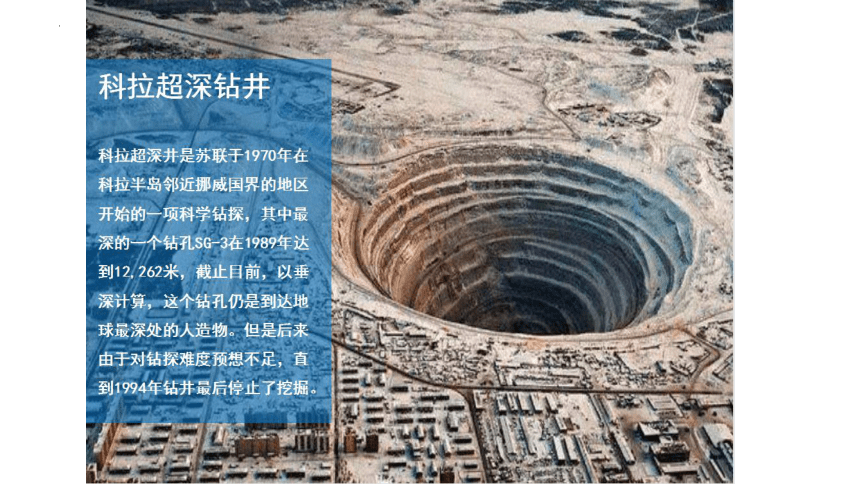

世界最深的洞
目前，世界最深的矿井不超过4千米
最深的钻井，不过13千米
地壳运动能掀起地下20—30千米的物质到地球表层
火山喷发能将地下几百千米的岩浆泛到上层，但最深不超过450千米
地球的平均半径是6371千米
我们该如何获取地区内部的信息呢？
地球的“B超”
地震波：当地震发生时，地下物质受到强烈的冲击会发生弹性震动，并以波的形式向四周传播，这种弹性波就叫地震波 。
一、认识原理：地震波
1、什么是地震波？
2、地震波的类型及各自特点？
3、用地震波来探测地球内部物质差异的原理？
自主学习
12

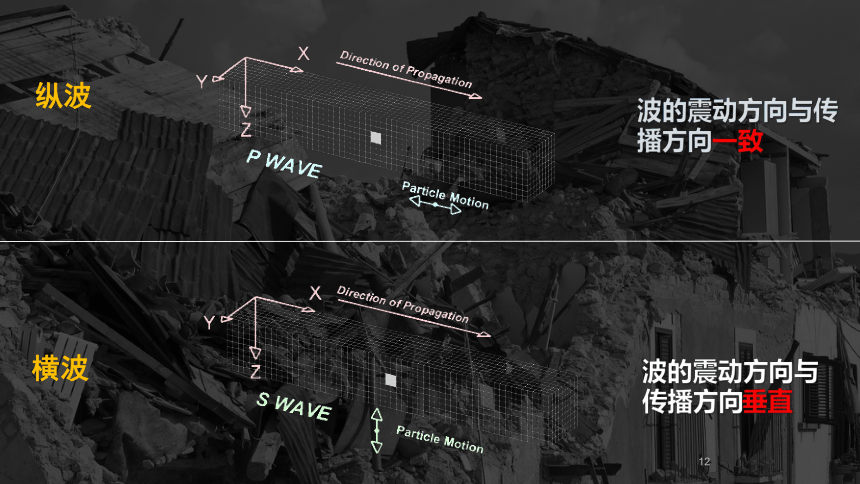

横波
纵波
波的震动方向与传播方向一致
波的震动方向与传播方向垂直
14
地球内部的“使者”
地震波（横波、纵波）
分类 特点 地物表现
传播速度 所经物质状态
纵波 较快 固、液、气 上下颠簸
横波 较慢 固 左右摇晃
相同：传播速度都随着所通过物质的性质而变化
1、当地震发生时，人们首先感觉到上下晃动还是左右晃动？为什么？
2、地震在海洋中发生时，坐在船上的渔民是感觉到上下晃动还是左右晃动？为什么？
先上下晃动再左右晃动；因为纵波的速度大于横波。
只有上下晃动；因为纵波在固体、液体和气态中传播，而横波只在固体中传播。
思考
定义
地球内部地震波波速发生突然变化的面叫做不连续面。
地球内部有两个明显的不连续面：莫霍界面和古登堡界面。
地球内部圈层结构
33
Km
2900
Km
面
界
霍
莫
面
界
堡
登
古
地心
面
表
球
地
地球内部圈层结构
比较
项目 莫霍界面 古登堡界面
地下深度 33千米 处（大陆部分） 2900千米处
波速变化 该面以下纵波和横波的波速都明显增加 在这里纵波传播速度突然下降，横波则完全消失
地球内部圈层结构
33
Km
2900
Km
面
界
霍
莫
面
界
堡
登
古
面
表
球
地
地壳
地
幔
地
核
地球内部圈层结构
地球内部圈层结构
二者是不是很相似？
33
Km
2900
Km
面
界
霍
莫
面
表
球
地
地壳
900
Km
5150
Km
幔
地
上
幔
地
下
面
界
堡
登
古
核
外
内
核
地球内部圈层结构
面
界
霍
莫
面
表
球
地
幔
地
上
幔
地
下
面
界
堡
登
古
核
外
内
核
层
流
软
地壳
圈
石
岩
地球内部圈层结构
古登堡界面2900千米
（地幔与地核分界线）
外核
内核
液态
固态
莫霍界面33千米
（地壳与地幔分界线）
平均厚度约17千米
大陆厚，海洋薄
地壳
软流层
岩石圈
上地幔
熔融物质
下地幔
固态物质
大陆地壳：双层
大洋地壳：单层
莫霍界面
上层： 硅铝层（较轻）
下层：硅镁层（较重）
地幔
地壳
地壳的结构特征
地壳厚度变化规律：地球大范围固体表面 海拔越高，地壳越厚；海拔越低，地壳越薄，海洋缺失硅铝层。
名称 划分 主要特点
地壳 地表至莫霍面 a.主要由岩石组成
b.厚度不一，大陆厚，海洋薄
地幔 莫霍面至古登堡面 a.分为上地幔和下地幔
b.上地幔存在软流层，是岩浆发源地
c.上地幔顶部与地壳都由坚硬的岩石组成，合称岩石圈
地核 古登堡面至地心 a.主要由铁、镍组成，温度、压力和密度很大
b.分为外地核和内地核
c.外核可能为液态金属物质（与磁场相关）；内核为固态金属球
地球内部圈层特点
地球的外部圈层
02
大气圈
水圈
生物圈
二、地球的外部圈层
原始大气成分：CO2、CO、CH4、NH4等
1、大气圈的组成
悬浮物
气 体
氮 78%
氧 21%
大气圈的组成成分
干洁空气
水汽
固体杂质
氮气、氧气
CO2
其他气体
臭氧
总体积的99%
光合作用的
原料，保温作用
吸收紫外线
“地球生命的保护伞”
成云致雨的必要条件
大气圈是由气体和悬浮物质，主要成分是氮和氧，一般认为大气上界是2000----3000千米的高空,大气圈是地球自然环境的重要组成部分。
提供风能
组成：海洋（主体）、河流、湖泊、沼泽、冰川、地下水、土壤水、 大气水
作用：形成不同的自然带和自然景观类型
2、水圈
概念：地表和近地表各种形态水体的总称
连续但不规则的圈层
（1）概念：是地球生物及其生存环境的总称
（2）分布：存在于水圈（全部）、大气圈（底部）、岩石圈（顶部）
3、生物圈
（底部）
大气圈
岩石圈
（顶部）
水圈
（全部）
最活跃的圈层
能够释放出氧气和有机物
地球的圈层结构
外部圈层
内部圈层
划分依据
分层
岩石圈：内部圈层与外部圈层交接过渡的一个圈层
生物圈
大气圈
水圈
地壳
地幔
地核
莫霍界面
古登堡界面
纵波
横波
地震波
记忆：一波二面三层四圈
快速抢答
1. 地震发生时，在水中的人与在陆地上的人感觉一样。 (　　)
2. 岩石圈就是地壳。 (　　)
3. 地震波的传播速度在33千米处一定有明显变化。 (　　)
4. 水圈渗透到岩石圈中。 (　　)
5. 生物圈就是大气中生物的总称。 ( )
6. 水是自然界中最活跃的地理要素之一。 ( )
7. 四大圈层之间是各自独立发展的。(　　)
8. 海洋地壳和大陆地壳厚度相同。( )
9. 软流层位于上地幔，是岩浆的主要发源地。( )
10. 从地幔到地壳，地震波的传播速度越来越快。( )
答案










读“某地地震波速度随深度的变化图”，完成：
练习：
1、图中曲线表示的地震波是：（ ）
A、纵波 B、横波
C、纵波和横波 D、无法判断
2、莫霍界面大约位于该地地下：（ ）
A、5Km处 B、17Km处
C、33Km处 D、2900Km处
3.该地可能位于（ ）
A.四川盆地 B.青藏高原
C.南极点 D.太平洋
3、读“地球圈层构成示意图”，图中所示的圈层①、②、③分别是：
　
①
②
③
大气圈
A．水圈、生物圈、岩石圈
B．生物圈、岩石圈、水圈
C．岩石圈、水圈、生物圈
D．生物圈、水圈、岩石圈
下图为地球圈层结构示意图.
(1)下列有关地球各圈层特点的叙述,正确
A.①圈层的温度随高度增加而递减
B.②圈层即岩石圈
C.③圈层由塑性物质组成,在地幔的上部
D.④圈层的物质状态为固体
(2)下列有关地球几个圈层的说法,正确的
A.地球各圈层都有生物的存在
B.地球的许多圈层之间都存在着物质迁移
和能量转化
C.地球的各圈层都呈同心圆状分布
D.地球各圈层内物质运动的能量都来自
太阳辐射
