情景导入
闪电是自然界中常见的现象，观察并思考，电是如何形成的？
电流
电流的形成
金属导体靠自由
电子导电。
电荷的定向移动形成电流。
电解液体靠正、
负离子导电。
■

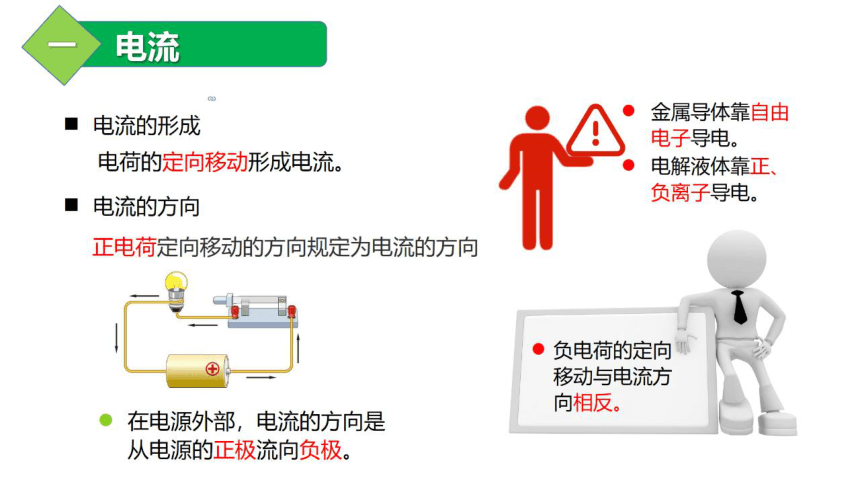

电流的方向
正电荷定向移动的方向规定为电流的方向
·负电荷的定向
哪

移动与电流方
向相反。
·在电源外部，电流的方向是
从电源的正极流向负极。

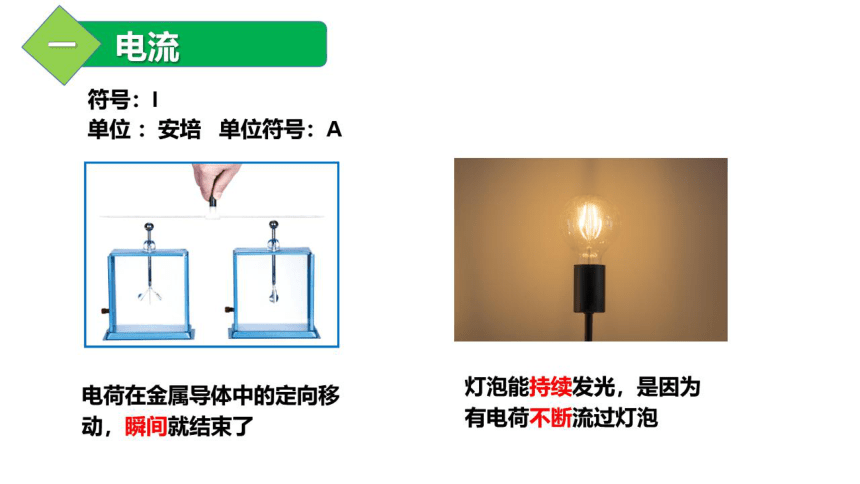

电流
符号：1
单位：安培单位符号：A
电荷在金属导体中的定向移
灯泡能持续发光，是因为
动，瞬间就结束了
有电荷不断流过灯泡

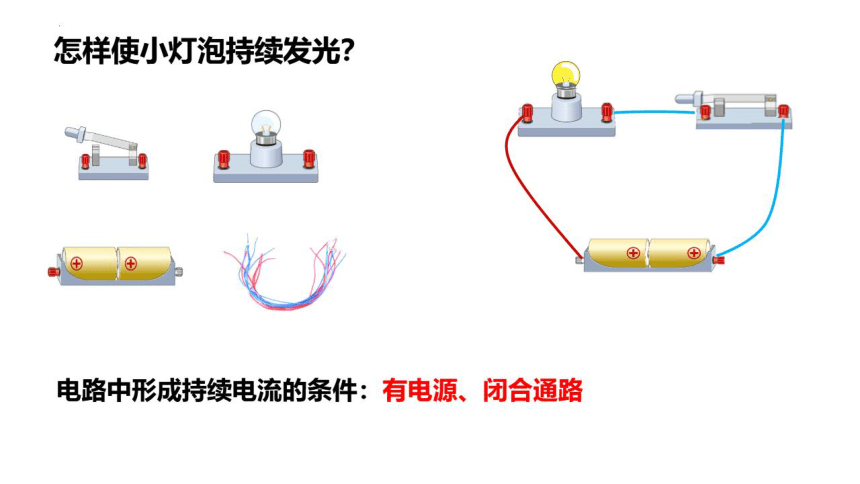

怎样使小灯泡持续发光？



电路中形成持续电流的条件：有电源、闭合通路

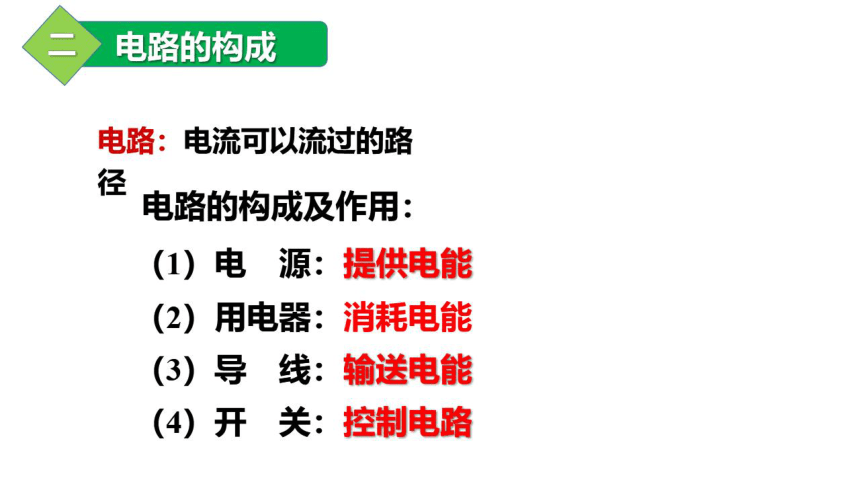

电路的构成
电路：电流可以流过的路
径
电路的构成及作用：
(1)电源：提供电能
(2)用电器：消耗电能
(3)导线：输送电能
(4)开关：控制电路

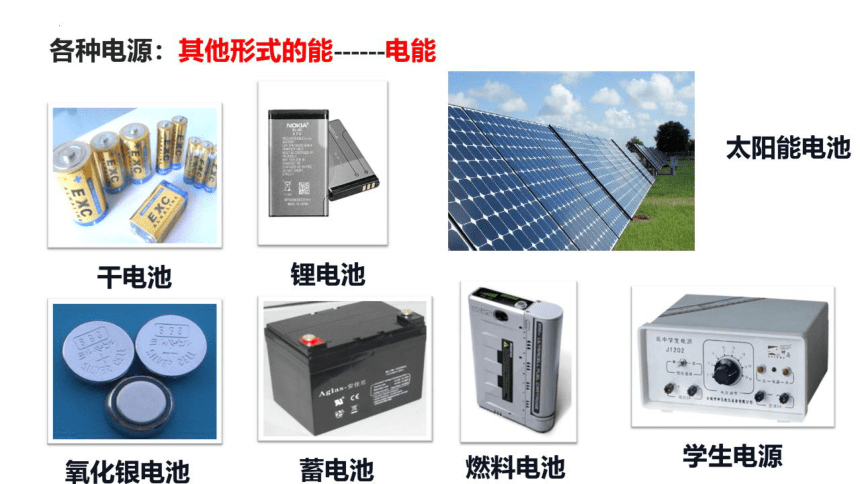

各种电源：其他形式的能--电能
太阳能电池
区酸
干电池
锂电池
高中学生电
J1202
Aglas安维尼
CE
蓄电池
燃料电池
学生电源
氧化银电池

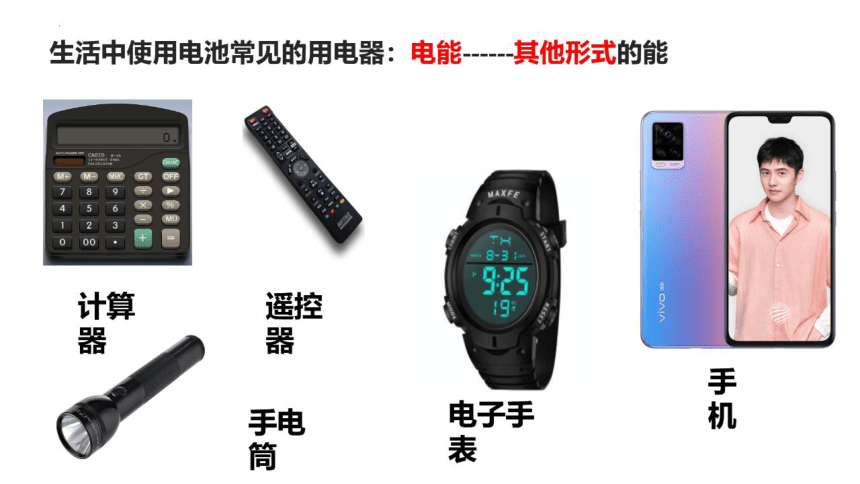

生活中使用电池常见的用电器：电能-其他形式的能
0
ONAC
M+
M-
MRC
GT
OFF
8
9
MAXFE
4
5
MU
2
0
00
TH
m8-3
25
计算
19
手电
电子手
无
表
生活中使用电池常见的用电器：电能--其他形式的能
欧拉
电动自行
车
电动汽
车
生活中不用电池的用电器：电能--其他形式的能
49"
电视机
电冰箱
洗衣机
电风扇
面
台灯
微波炉
电脑
电烤箱
各种开关：
按钮开关
拉线开关
感应开关
闸刀开关
K-81型
瑞灯光控自动并关
米
光控开关
声控开关
温控开关
空气开关
各种开关：
单刀开关
断开状态
闭合状态
三
电路图
电路图：用符号表示电路连接的图
0
电池
开关
灯泡
⑧
A
电流表
⑧
=
电阻
ⅢC
滑动变阻器
M
相连的
导线
发光二极管
电压表
电动机
三
电路图
画电路图要注意的问题：
符号统一
横平竖直
符号与元件对应
要用统一规定符号
最好画成长方形
顺序、状态一致
符号均匀分布
符号不能漏画
·不能自造符号
连接之间不能断开
符号不能画在拐角处
以下电路图规范吗？
三
电路图
练习：怎样使小电扇持续转动？




日0
四
通路断路短路
通路
正常接通后，用电器能
够工作的电路
开关未闭合，或某处被
电路的三种状态
断路/开路
断开的电路，电流无法
通过，又叫开路
某元件两端被导线直接连
短路
通，就说该元件被短路
