1
磁现象 磁场
人教版九年级全一册第二十章

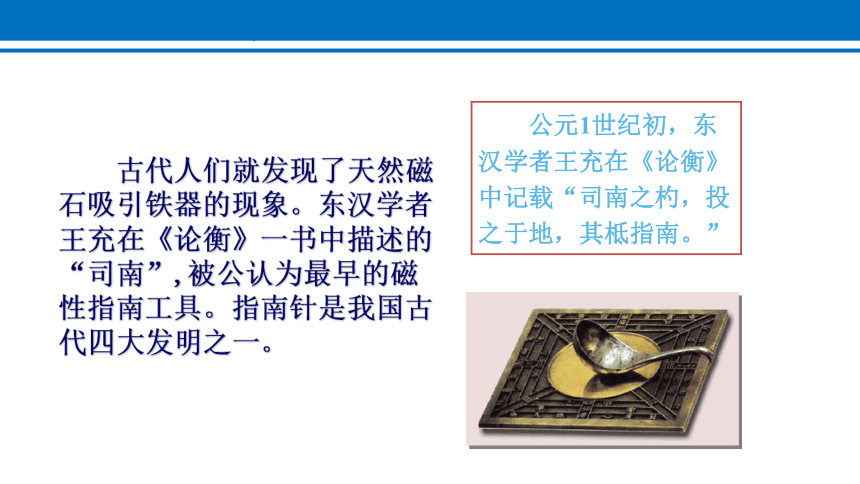

古代人们就发现了天然磁石吸引铁器的现象。东汉学者王充在《论衡》一书中描述的“司南”,被公认为最早的磁性指南工具。指南针是我国古代四大发明之一。
　　公元1世纪初，东汉学者王充在《论衡》中记载“司南之杓，投之于地，其柢指南。”

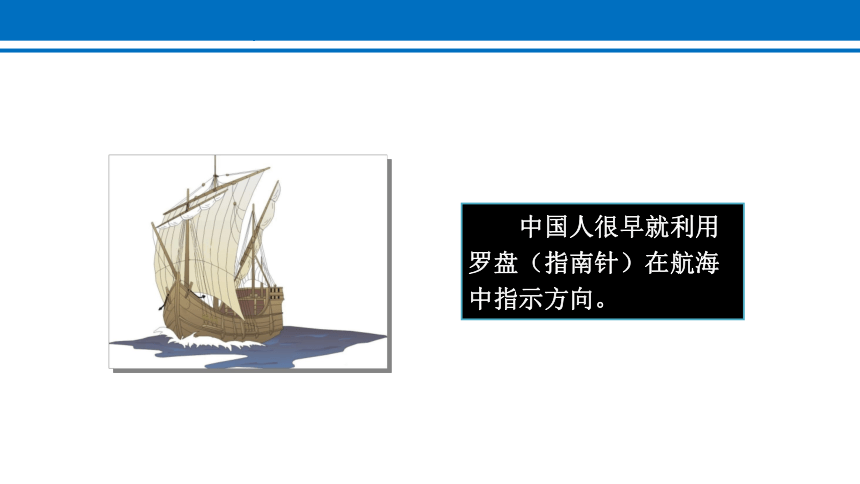

　　中国人很早就利用罗盘（指南针）在航海中指示方向。

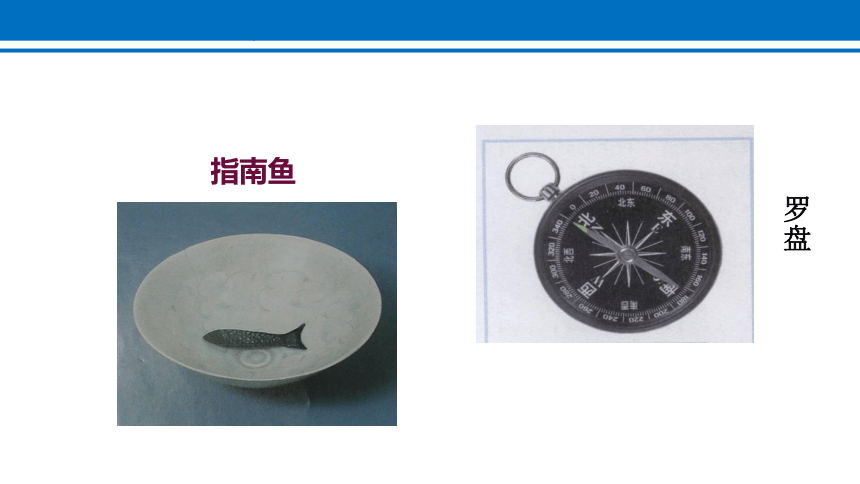

指南鱼
罗盘

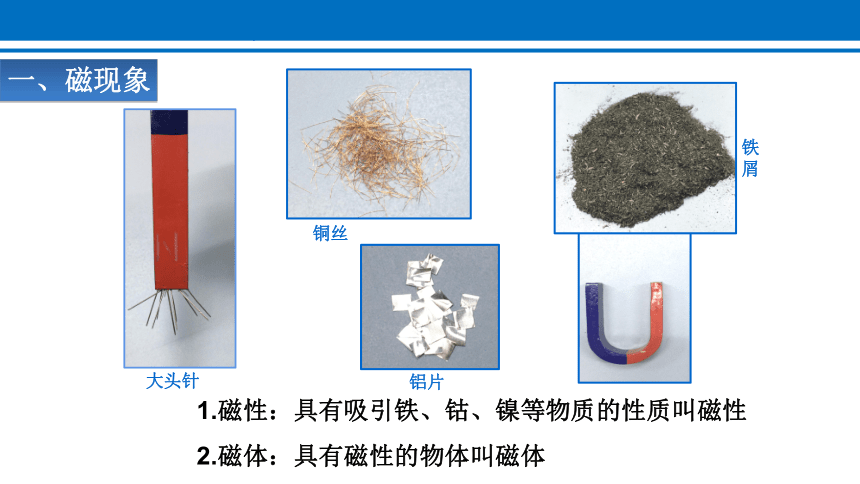

铜丝
铝片
铁
屑
大头针
1.磁性：具有吸引铁、钴、镍等物质的性质叫磁性
2.磁体：具有磁性的物体叫磁体
一、磁现象

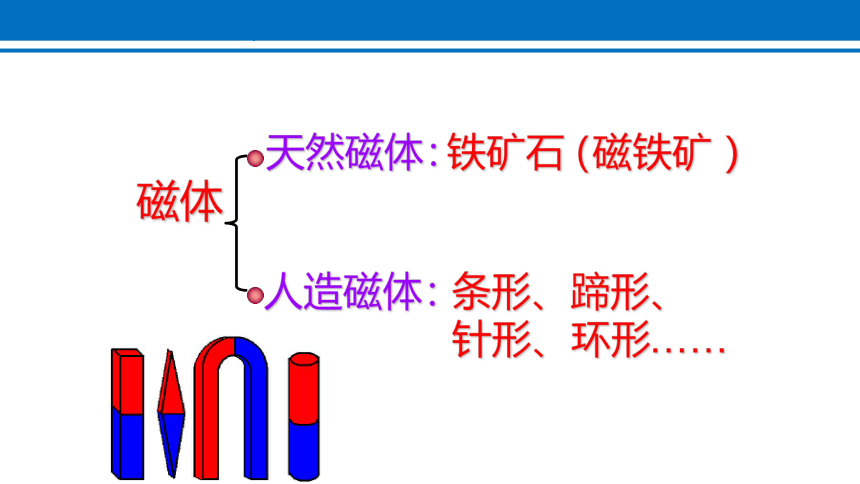

磁体
人造磁体：
天然磁体：
铁矿石
（磁铁矿 ）
条形、蹄形、
针形、环形……

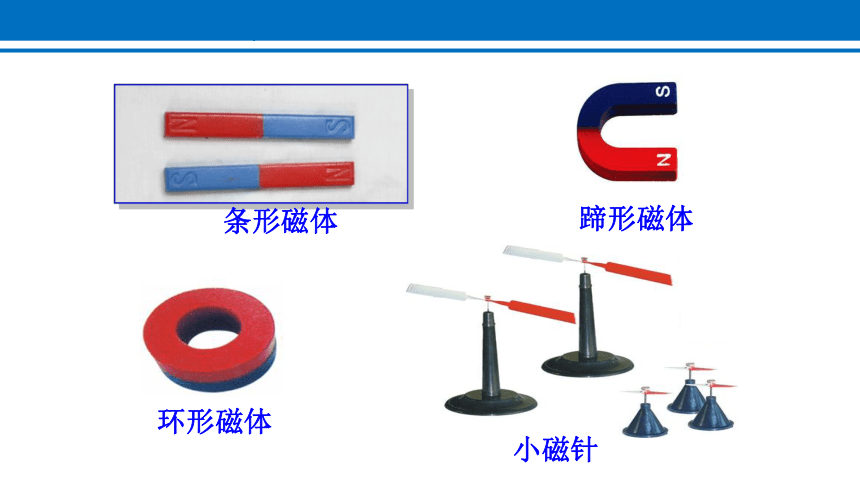

条形磁体
77
小磁针
蹄形磁体
环形磁体

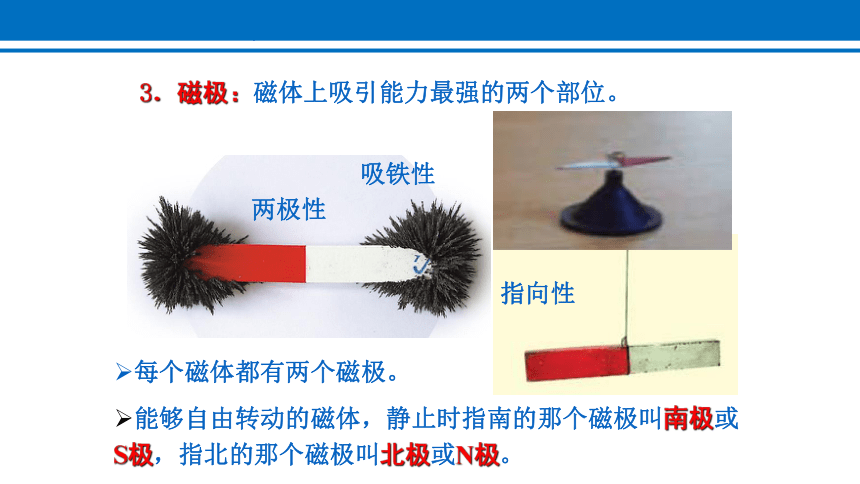

3．磁极：磁体上吸引能力最强的两个部位。
能够自由转动的磁体，静止时指南的那个磁极叫南极或S极，指北的那个磁极叫北极或N极。
每个磁体都有两个磁极。
吸铁性
指向性
两极性

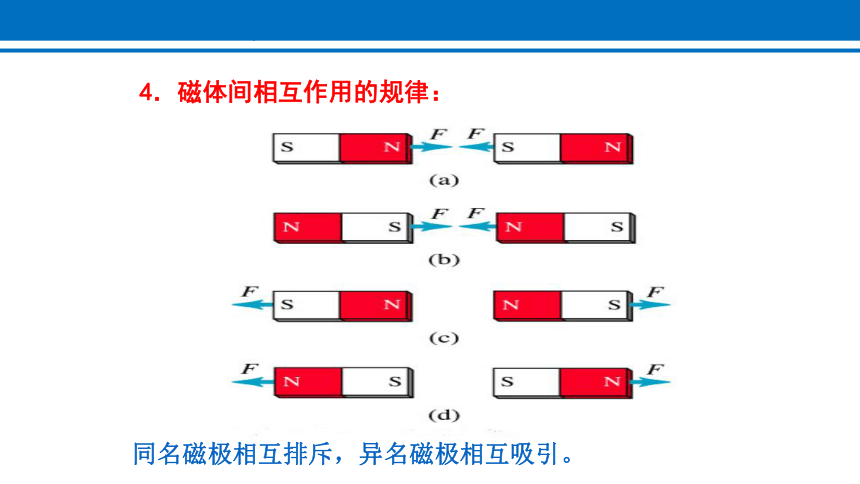

4．磁体间相互作用的规律：
同名磁极相互排斥，异名磁极相互吸引。
一些物体在磁体或电流的作用下会获得磁性，这种现象叫做磁化。
5、磁化
S
N
【思考】
如何研究磁场呢？
二、磁场
如图所示，在条形磁体周围不同地方，小磁针静止时北极所指的方向规定为该点磁场的方向。
二、磁场
磁场是一种看不见摸不着的物质。
实验1：
实验2：
用铁屑探究磁体周围的磁场分布
学生实验：将一些铁屑均匀撒在磁体上方塑料板，轻敲塑料板观察铁屑的分布情况，并覆盖薄塑料片，用白板笔将磁场分布情况大致描绘出来。
二、磁场
【磁场的特点】
1、有强弱：
靠近磁极的地方磁场越强.
2、有方向：
小磁针静止时N极所指的方向.
二、磁场
物理学中把小磁针静止时N极所指的方向规定为磁场的方向
A
B
C
D
尝试将小铁屑排列的情况用曲线画出来，
再用箭头表示小磁针N极指向。
磁感线：带箭头的曲线表示形象地描述磁场。
用带箭头的曲线描述磁场分布及方向
（1）磁感线只是假想的曲线，是帮助我们描述磁场 而模拟出的（模型法），实际并不存在，但磁场是客观存在的。
磁感线的特点
（2）在磁体外部，从磁体Ｎ极出发，回到S极；在磁体内部，从S极回到N极为闭合曲线。
（3） 磁感线上任何一点的切线方向表示该点磁场的方向。
【应用】
你知道磁体在生产、生活中有哪些应用？
1.如下图，甲图所示条形磁铁从中间锯断后如图乙，则有（ ）
A端是N极，B端是 S极，C、D端不是磁极
B. A、B端和C、D端都不是磁极
C. A、C端为N极，B、D端为S极
D. A、D端为N极，B、C端为S极
D
随堂训练
2．关于磁感线的说法正确的是 ( )
　　A．磁感线是由小铁屑形成的
　　B．磁场中有许多曲线，这些曲线叫磁感线
　　C．小磁针在磁感线上才受力，在两条磁感线之间不受力
　　D．磁感线是人们为了形象地描述磁场的分布而假想出来的，实际并不存在
D
3.一条形磁铁，周围有四根能自由转动的小磁针甲、乙、丙、丁，当小磁针静止时，指向正确的是（ ）
（小磁针蓝色的一端表示N极）
A.磁针甲
B.磁针乙
C.磁针丙
D.磁针丁
A
N
S
丁
丙
甲
乙
谢谢聆听
