2
电 生 磁
人教版九年级全一册第二十章

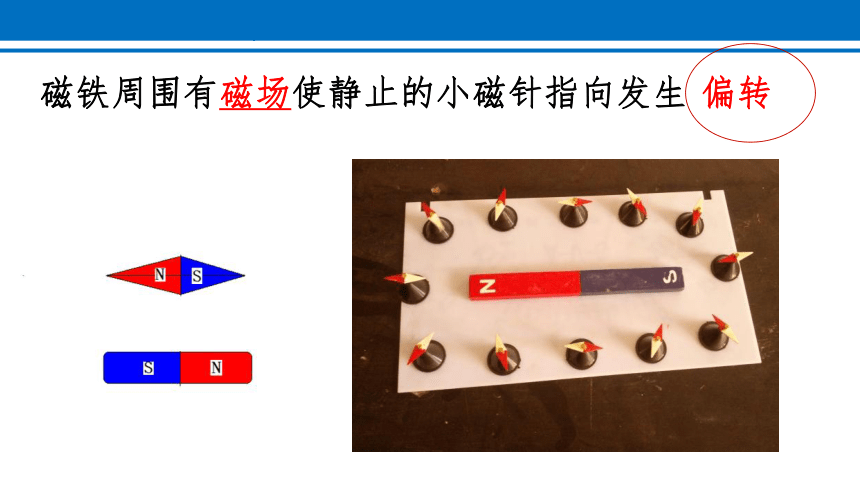

磁铁周围有磁场使静止的小磁针指向发生
偏转

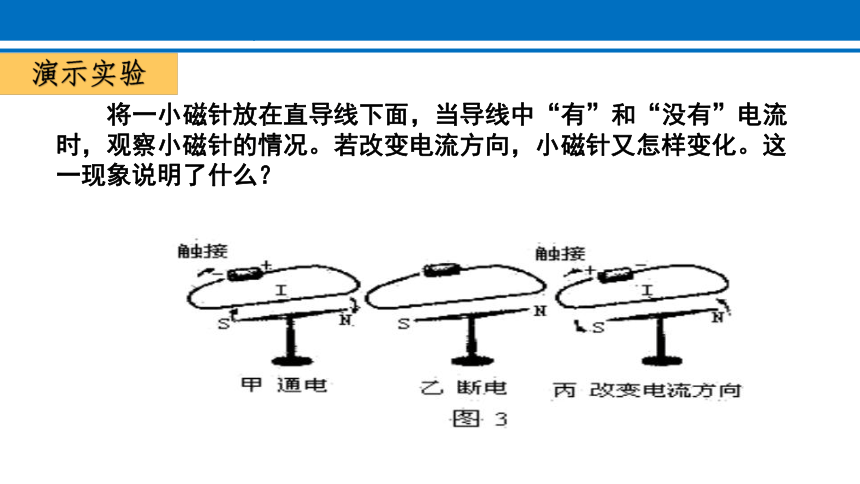

演示实验
将一小磁针放在直导线下面，当导线中“有”和“没有”电流时，观察小磁针的情况。若改变电流方向，小磁针又怎样变化。这一现象说明了什么？
通电时小磁针 发生偏转(填会或不会)；
断电时小磁针转回到指南北的方向；
说明： ．
通电电流方向相反，小磁针偏转方向 ．
说明： 。

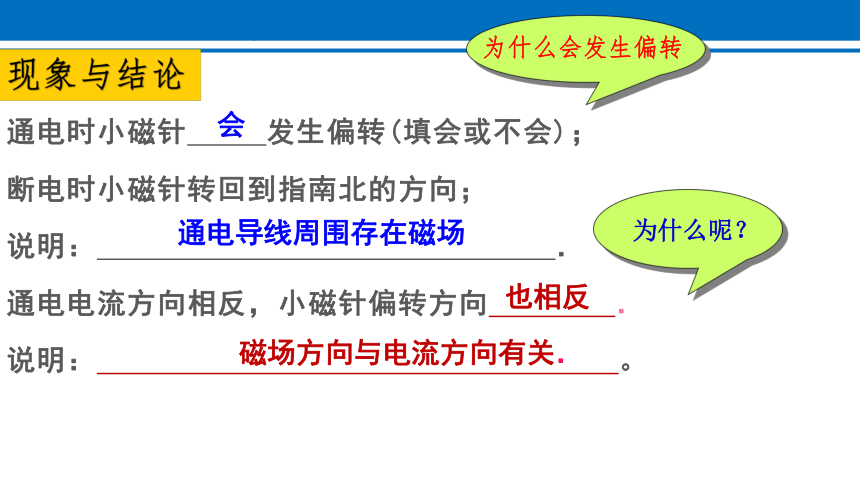

现象与结论
通电导线周围存在磁场
也相反
磁场方向与电流方向有关．
会
为什么会发生偏转
为什么呢？
奥斯特的故事
　　奥斯特是丹麦物理学家，他从小聪明好学，1794年以优异的成绩考入哥本哈根大学学习，后来成为这所大学的物理教授。
　　他相信各种自然现象间存在联系。经过长时间用实验寻找，在多次失败后，1820年，奥斯特在课堂上做实验时发现了电和磁之间的联系。
一、电流的磁效应
1、实验名称：
奥斯特实验
2、通电导线周围存在 .
磁场
3、电流的磁效应：
通电导线周围存在与 有关的磁场的现象
电流方向
　　将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导线磁场产生叠加，磁场增强。
螺线管
二、通电螺线管的磁场

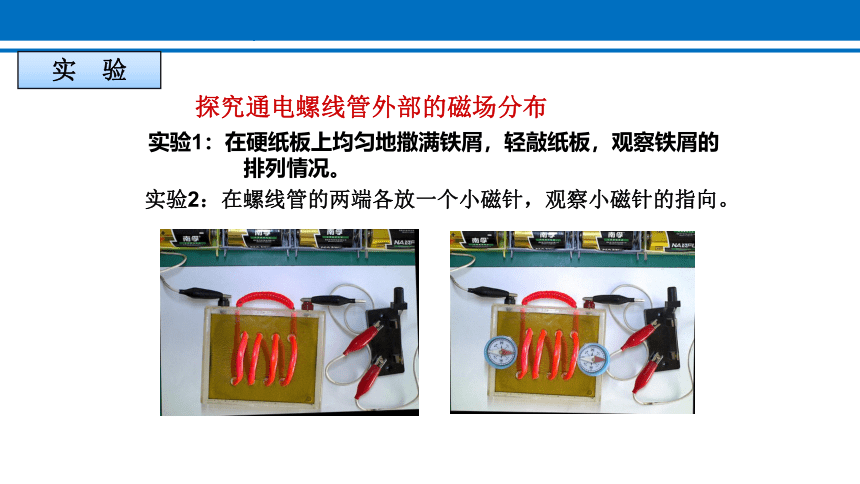

　　探究通电螺线管外部的磁场分布
实验2：在螺线管的两端各放一个小磁针，观察小磁针的指向。
实　验
实验1：在硬纸板上均匀地撒满铁屑，轻敲纸板，观察铁屑的
排列情况。

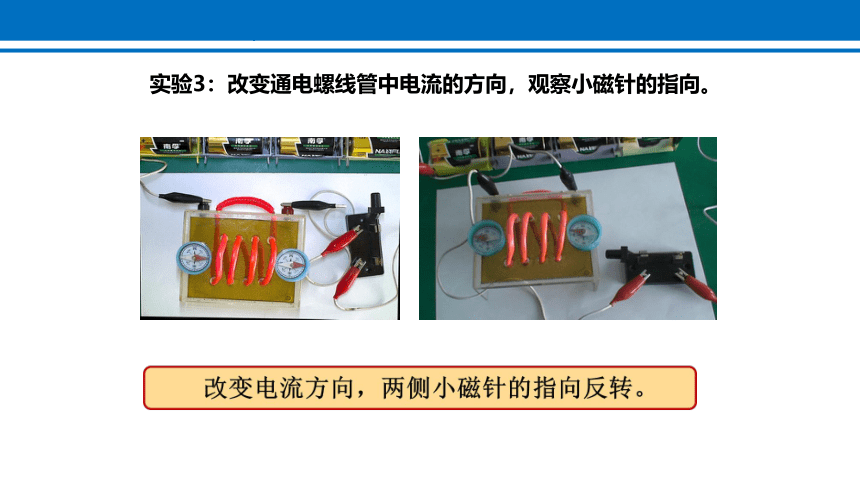

实验3：改变通电螺线管中电流的方向，观察小磁针的指向。
实验4：把小磁针放到螺线管周围不同位置，在图上记录磁针N极的方向。
　　结合以上两个实验，对比右图可知：通电螺线管的外部磁场与条形磁体的磁场相似。
安培定则
奥斯特实验
通电螺线管
条形磁体
判断条形磁体磁场方向的方法
回顾
等等… …
安培
法国著名物理学家
用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。
安培定则
（右手螺旋定则）
对于通电螺线管的磁场方向，有没有更简单的方法来判断呢？
用右手握住螺线管，让四指指向螺线管中电流的方向，则拇指所指的那端就是螺线管的N极。
安培定则
（右手螺旋定则）
四指指向螺线管中电流的方向
拇指所指的那端就是螺线管的N极
右手
这就是安培定则
大家学会了吗？
学会了就给自己点个赞吧~
谢谢，再会~
电流的磁效应
通电螺线管的磁场
安培定则
课堂小结
课堂练习
1.根据通电螺线管的磁场方向，你能判断电源的正负极吗？
电源
N
电源
N
　　2．判断下面螺线管中的N极和S极：
　　3．判断螺线管中的电流方向：
N
S
S
N
N
S
4.下图中为两只轻小的通电螺线管，当它们互相靠近时，它们将 （ ）
D.一齐向左运动
A.静止不动 B.互相吸引
C.互相排斥
N
S
N
S
相斥
C
