九年级物理第14章《欧姆定律》综合练习（ word版有答案）

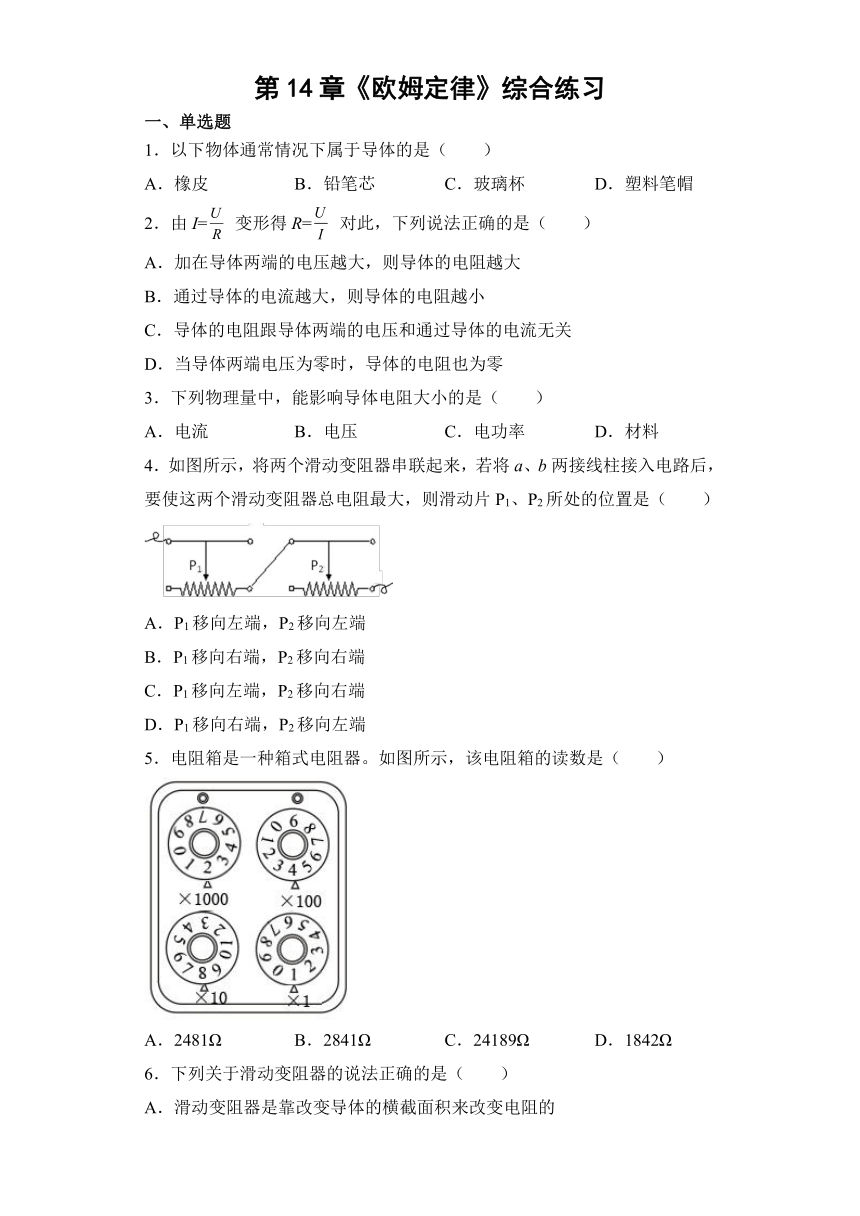

第14章《欧姆定律》综合练习
一、单选题
1．以下物体通常情况下属于导体的是（　　）
A．橡皮 B．铅笔芯 C．玻璃杯 D．塑料笔帽
2．由I= 变形得R= 对此，下列说法正确的是（　　）
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．导体的电阻跟导体两端的电压和通过导体的电流无关
D．当导体两端电压为零时，导体的电阻也为零
3．下列物理量中，能影响导体电阻大小的是（　　）
A．电流 B．电压 C．电功率 D．材料
4．如图所示，将两个滑动变阻器串联起来，若将a、b两接线柱接入电路后，要使这两个滑动变阻器总电阻最大，则滑动片P1、P2所处的位置是（　　）
A．P1移向左端，P2移向左端
B．P1移向右端，P2移向右端
C．P1移向左端，P2移向右端
D．P1移向右端，P2移向左端
5．电阻箱是一种箱式电阻器。如图所示，该电阻箱的读数是（　　）
A．2481Ω B．2841Ω C．24189Ω D．1842Ω
6．下列关于滑动变阻器的说法正确的是（　　）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的

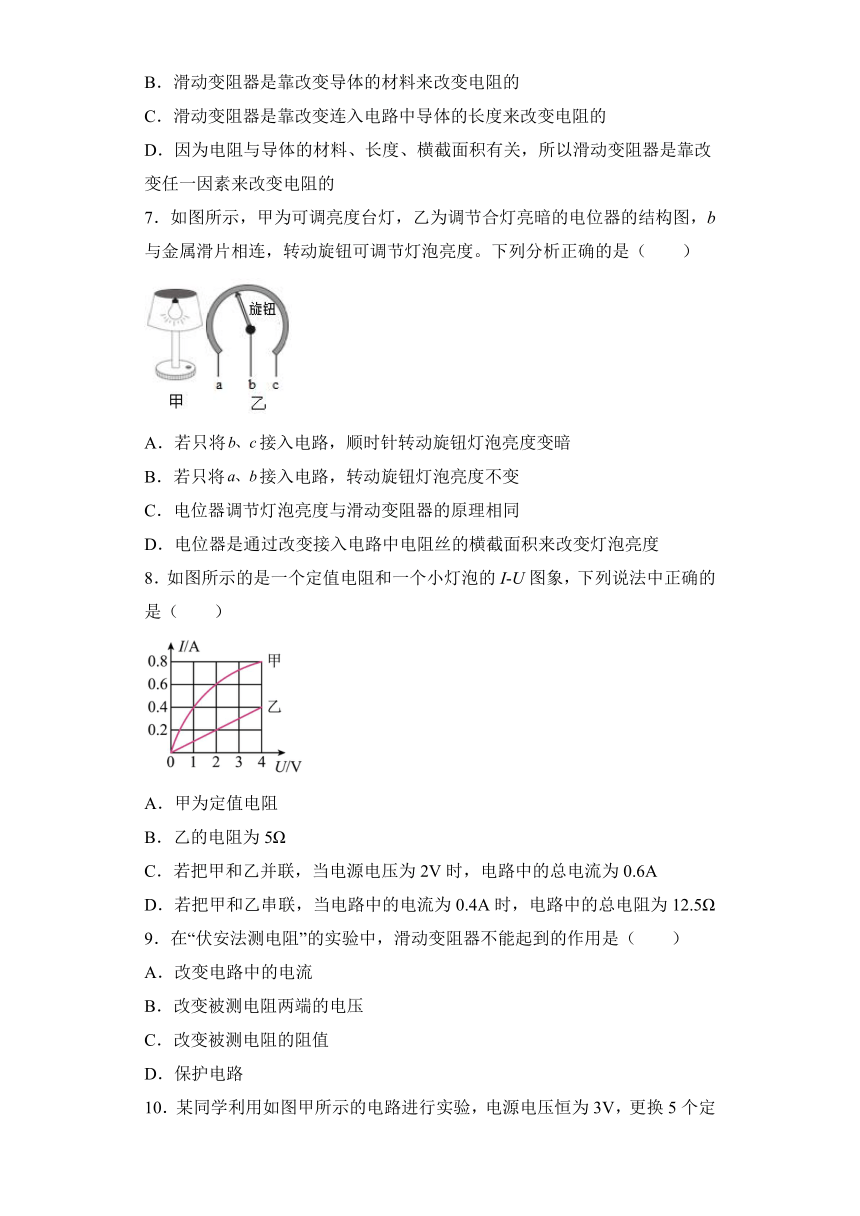

7．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。下列分析正确的是（　　）
A．若只将接入电路，顺时针转动旋钮灯泡亮度变暗
B．若只将接入电路，转动旋钮灯泡亮度不变
C．电位器调节灯泡亮度与滑动变阻器的原理相同
D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度
8．如图所示的是一个定值电阻和一个小灯泡的I-U图象，下列说法中正确的是（　　）
A．甲为定值电阻
B．乙的电阻为5Ω
C．若把甲和乙并联，当电源电压为2V时，电路中的总电流为0.6A
D．若把甲和乙串联，当电路中的电流为0.4A时，电路中的总电阻为12.5Ω
9．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（　　）
A．改变电路中的电流
B．改变被测电阻两端的电压
C．改变被测电阻的阻值
D．保护电路

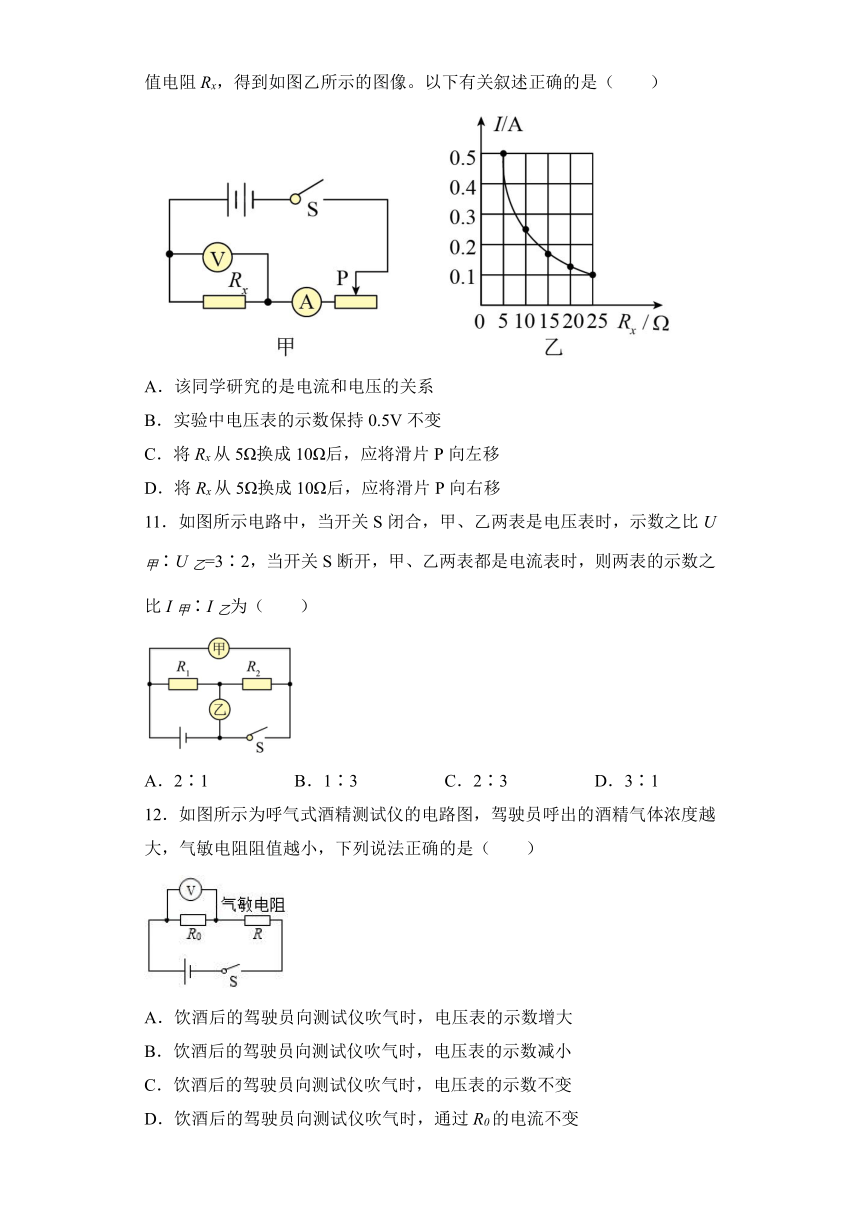

10．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是（　　）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．将Rx从5Ω换成10Ω后，应将滑片P向右移
11．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（　　）
A．2∶1 B．1∶3 C．2∶3 D．3∶1
12．如图所示为呼气式酒精测试仪的电路图，驾驶员呼出的酒精气体浓度越大，气敏电阻阻值越小，下列说法正确的是（　　）
A．饮酒后的驾驶员向测试仪吹气时，电压表的示数增大
B．饮酒后的驾驶员向测试仪吹气时，电压表的示数减小
C．饮酒后的驾驶员向测试仪吹气时，电压表的示数不变
D．饮酒后的驾驶员向测试仪吹气时，通过R0的电流不变
二、填空题

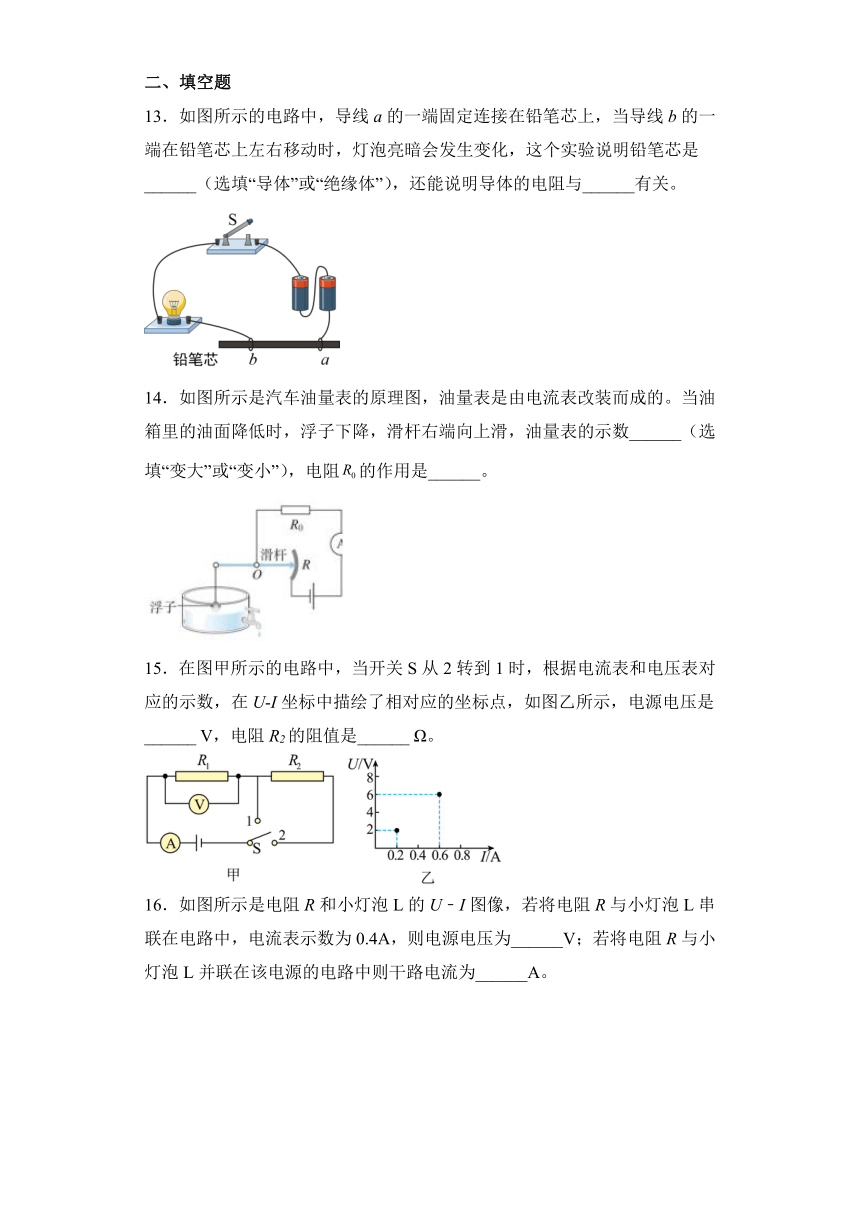

13．如图所示的电路中，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明铅笔芯是______（选填“导体”或“绝缘体”），还能说明导体的电阻与______有关。
14．如图所示是汽车油量表的原理图，油量表是由电流表改装而成的。当油箱里的油面降低时，浮子下降，滑杆右端向上滑，油量表的示数______（选填“变大”或“变小”），电阻的作用是______。
15．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是______ V，电阻R2的阻值是______ Ω。

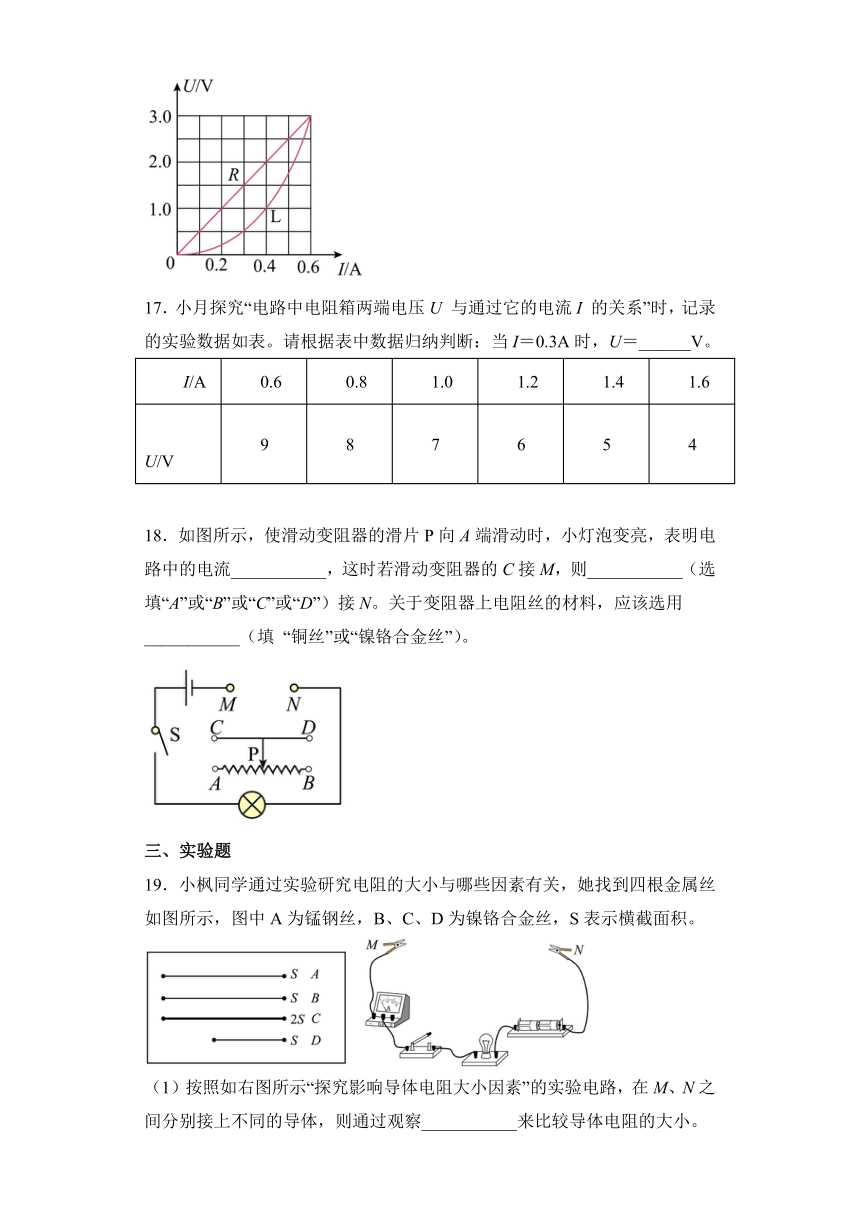

16．如图所示是电阻R和小灯泡L的U﹣I图像，若将电阻R与小灯泡L串联在电路中，电流表示数为0.4A，则电源电压为______V；若将电阻R与小灯泡L并联在该电源的电路中则干路电流为______A。
17．小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
18．如图所示，使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，表明电路中的电流___________，这时若滑动变阻器的C接M，则___________（选填“A”或“B”或“C”或“D”）接N。关于变阻器上电阻丝的材料，应该选用___________（填 “铜丝”或“镍铬合金丝”）。
三、实验题
19．小枫同学通过实验研究电阻的大小与哪些因素有关，她找到四根金属丝如图所示，图中A为锰钢丝，B、C、D为镍铬合金丝，S表示横截面积。
（1）按照如右图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过观察___________来比较导体电阻的大小。
（2）若要研究导线的电阻跟导线的横截面积的关系，应选用___________金属丝；
（3）若要研究导线的电阻跟导线___________的关系，应选用B、D金属丝。分别将B和D两电阻丝接入电路中M、N两点间，发现D接入电路时电流表示数较大，由此，可知：当_______时，导体长度越___________，电阻越大。
（4）若要研究导线的电阻跟导线材料的关系，应选用___________金属丝。
（5）这个实验分若干步来探究时用到了___________的方法。
20．小东同学做“探究电流与电压关系”的实验时，电路连接如图所示。图中电源电压为6V，电阻R为10Ω。
（1）在连接电路的过程中，开关必须处于___________状态，滑动变阻器滑片P置于___________端（选填“A”或“B”）。
（2）闭合开关后，调节滑动变阻器的滑片P到不同的位置，发现电流表无示数，电压表有示数，产生这种现象的原因可能是：___________（选填“R断路”或“R短路”）。
（3）滑动变阻器在本实验中除保护电路外，另一个主要作用是：___________。
A．改变电阻R的阻值
B．改变电阻R两端的电压
C．控制通过电阻R的电流保持不变
D．控制电阻R两端的电压保持不变
（4）小东排除故障后完成实验，记录的实验所数据如下表所示。依据表格数据请你判断小东在实验中选用的是哪种规格的滑动变阻器___________
A．“10Ω，2A” B．“20Ω，1A”
C．“50Ω，1A” D．“100Ω，0.5A”
U/V 1.0 2.0 3.0 4.0 5.0 6.0
I/A 0.1 0.2 0.3 0.4 0.5 0.6
四、计算题
21．如图所示的电路中，电阻的阻值为，电源电压不变。当、断开，闭合时，电流表的示数为；断开，、闭合时，电流表的示数为求：
(1)电源电压；
(2)的阻值。
22．如图所示电路图中，电灯L1的阻值为10Ω；当S1接C时，S2接B时，电流表的读数是0.3A。
求：(1)通过灯L1、L2的电流各是多少？
(2)电源电压；
(3)S1接C，S2接A时，电流表的示数是0.5A，求电灯L2的阻值？
23．如图所示电路中，电阻R1的阻值是20Ω，闭合开关S，电流表的示数分别为0.3A、0.5A，求：
（1）通过电阻R2的电流;
（2）电源电压；
（3）电阻R2的阻值．
参考答案
1．B
2．C
3．D
4．A
5．A
6．C
7．C
8．D
9．C
10．D
11．B
12．A
13． 导体 长度
14． 变小 保护电路
15． 6 20
16． 3 1.2
17．10.5
18． 变大 A 镍铬合金丝
19． 电流表的读数##电流表的示数 B、C 长度 材料和横截面积相同 大 A、B 控制变量
20． 断开 A R断路 B C
21．
解：(1)当、断开，闭合时，电路为的简单电路，电流表测电路中的电流，由可得，电源的电压
(2)当断开，、闭合时，两电阻并联，电流表测干路的电流，此时电路的总电阻
因并联电路中总电阻的倒数等于各分电阻倒数之和，所以
即
解得。
答：(1)电源电压为9V；
(2)的阻值为。
22．
当S1接C，S2接B时，L2被短路，通过的电流为I2=0，电路中只有L1工作，电流表测L1的电流I1=0.3A。
电源电压
U=I1RL1=0.3A×10Ω=3V
S1接C，S2接A时，电路为L1、L2并联接在电源两端，电流表测干路电流，通过L1的电流不变，通过L2的电流为
I2＇=I总-I1=0.5A-0.3A=0.2A
电灯L2的阻值为
答：(1)通过灯L1的电流为0.3A，通过L2的电流为0。
(2)电源电压为3V。
(3)电灯L2的阻值15Ω。
23．
（1）由图知道，两电阻并联，A1测量流过R1的电流，A测量干路电流，由并联电路的电流规律知道通过R2的电流是：I2 =I-I1 =0.5A-0.3A=0.2A；
（2）由并联电路的电压特点知道，电源电压是：U=U2 =U1 =I1 R1 =0.3A×20Ω=6V；
（3）由欧姆定律知道R2 的阻值是：R2 =U2/I2=6V/0.2A=30Ω
点睛：本题考查的是并联电路的电流、电压规律及欧姆定律，以上内容均为初中物理的重点及热点，要求能做到熟练应用．
