第5节 实验：练习使用多用电表
第十一章
电路及其应用
课标定位
1、了解多用电表的外部结构
2、学会操作和使用多用电表，知道多用电表的使用规则及使用的注意事项
3、学会应用多用电表测量电压、电流和电阻
素养阐释
1、物理观念：电流、电路
2、科学思维：高中生喜欢动手操作物理实验仪器，开展物理实验，要安排好分组实验教学，让学生在实际操作中掌握多用电表的使用方法。
引入
家用电器和照明电路的维修时，修理工人利用多用电表准确测量各部位的电压、电流、电阻等值来判断故障部位和元件。

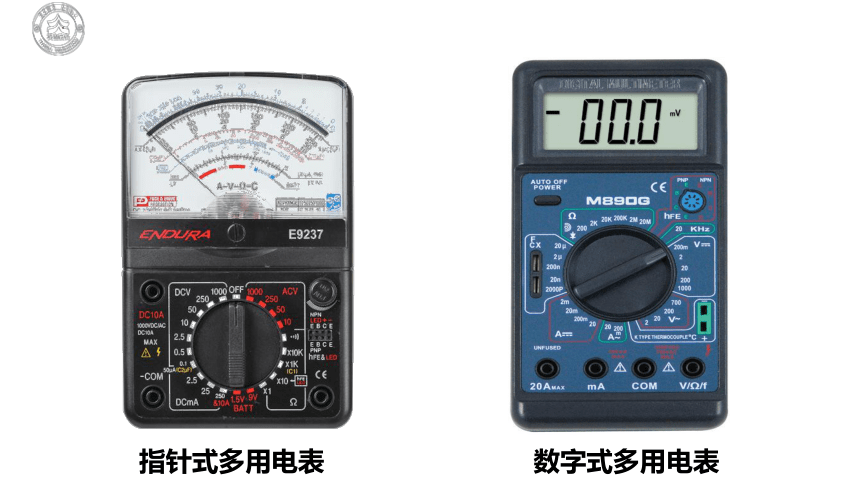

指针式多用电表
数字式多用电表
一、认识多用电表
1、作用：可用来测量直流电压、直流电流、交变电流、交变电压以及导体的电阻值。

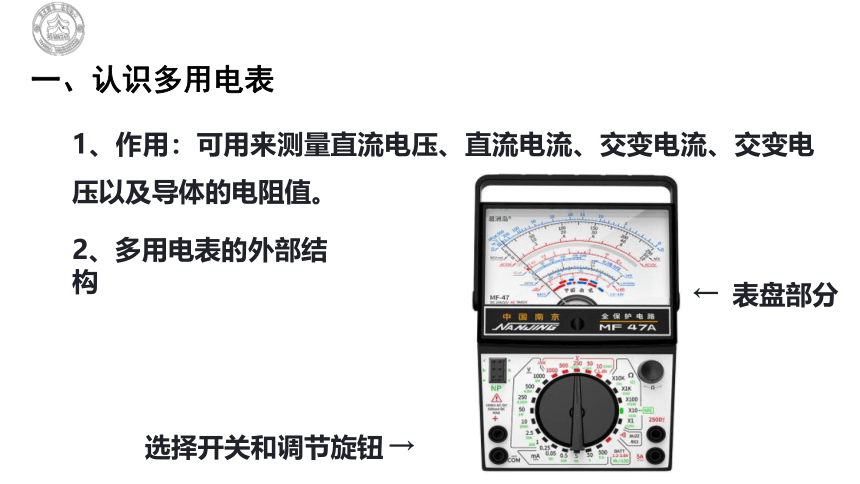

2、多用电表的外部结构
表盘部分
选择开关和调节旋钮
→
→
测量电阻的刻度线
测量直流电流、电压的刻度线
交变电压2.5V的刻度线
指针定位螺丝
（工作时应指向电流、电压的零刻度线）

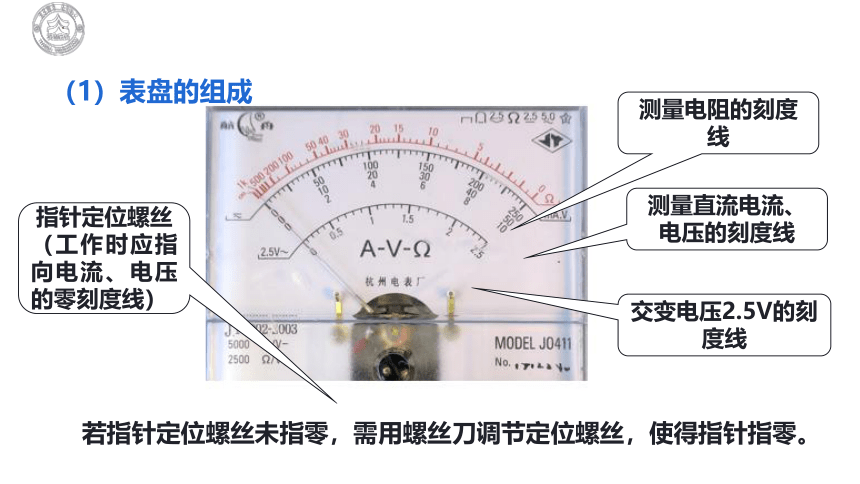

（1）表盘的组成
若指针定位螺丝未指零，需用螺丝刀调节定位螺丝，使得指针指零。
直流电压挡
直流电流挡
欧姆挡
交流电压挡

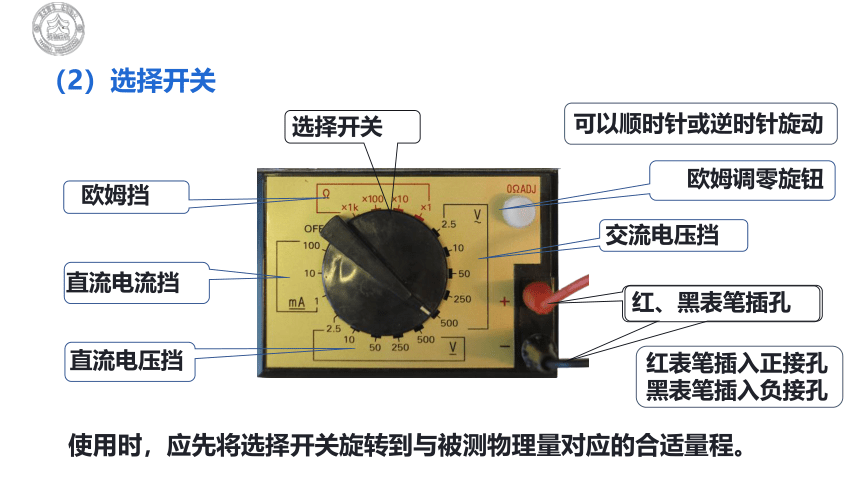

（2）选择开关
欧姆调零旋钮
红、黑表笔插孔
红表笔插入正接孔
黑表笔插入负接孔
可以顺时针或逆时针旋动
选择开关
使用时，应先将选择开关旋转到与被测物理量对应的合适量程。
4、多用电表内部电路图
多用电表的电压表、电流表和欧姆表共用一个表头，但内部电路不相同，通过转换开关一次性断开或接通多个电路，从而具有不同的功能。
A
A
B
A
A
B
R1
A
A
B
R2
电流表
欧姆表
电压表

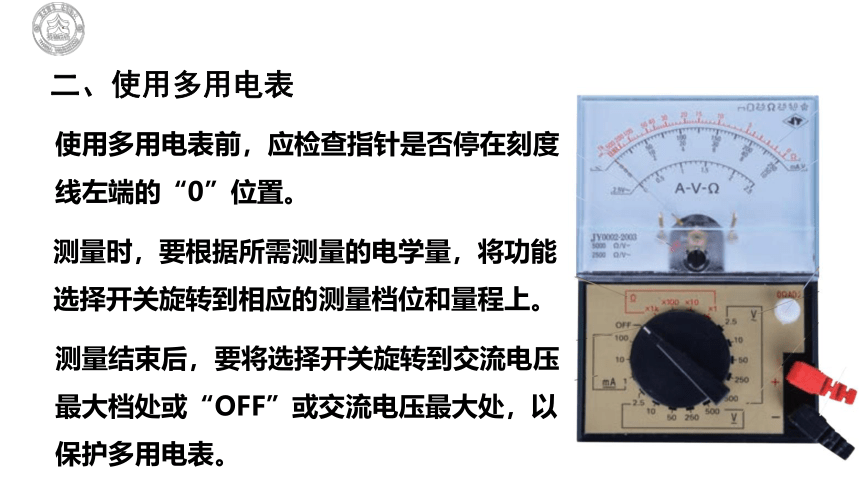

使用多用电表前，应检查指针是否停在刻度线左端的“0”位置。
测量时，要根据所需测量的电学量，将功能选择开关旋转到相应的测量档位和量程上。
测量结束后，要将选择开关旋转到交流电压最大档处或“OFF”或交流电压最大处，以保护多用电表。
二、使用多用电表
电压的测量步骤：
(1)选挡
(2)测量
(3)读数
1.测量小灯泡的电压
注意事项：
(1)多用电表并联在待测电路两端。
(2)量程应大于待测电压的估计值。
(3)电流方向红进黑出， φ红> φ黑
电流的测量步骤：
(1)选挡
(2)测量
(3)读数
2.测量通过小灯泡的电流
注意事项：
(1)多用电表串联在待测电路中。
(2)量程应大于待测电流的估计值。
(3)电流方向红进黑出，φ红> φ黑
3.测量定值电阻的阻值(欧姆表的使用步骤)
（1）机械调零(左侧0)：用螺丝刀进行机械调零。
（2）选挡：测电阻时选择合适的倍率。以使指针落在刻度盘的中间区域。
（3）欧姆调零(右侧0)：用欧姆调零旋钮进行调零(两表笔直接接触，指针指右侧0刻度)。
（4）测量：将红黑表笔接被测电阻两端进行测量。
（5）读数：将指针示数乘以倍率得测量值。
（6）将选择开关调至OFF挡或交流电压最高挡位置。
【课堂反馈1】下列说法中正确的是（ ）
A.多用电表的欧姆挡的每一量程的测量范围是0～∞
B.若选择开关扳在欧姆挡上的“×1”挡上，准确调零后，测量电阻，指针恰指在刻度30和50的正中央，则待测电阻的阻值正好为40Ω
C.若多用电表内没有安装电池，就不能直接用来测电阻
D.只有在测量电阻时，才需要进行机械调零
AC
4.测量二极管的正反向电阻
二极管的单向导电性：电流从正极流入时电阻较小；反之电阻较大。
测量二极管的正向电阻
测量二极管的反向电阻
①选挡：选高倍率欧姆挡(如“×100”挡).
②欧姆调零。
③测量：将黑表笔接触二极管负极，红表笔接触二极管正极。
①选挡：选低倍率欧姆挡(如“×10”挡)。
②欧姆调零。
③测量：将黑表笔接触二极管正极，红表笔接触二极管负极。
A B
A B
5、黑箱内的电学元件
电表的读数方法
(1)最小分度是“1”的仪器，测量误差出现在下一位，按十分之一估读。
(2)最小分度为“2”或“5”的仪器，测量误差按同一位估读。
(3)欧姆表的读数：待测电阻的阻值应为表盘读数乘以倍数。
两位同学用过多用电表后，分别把选择开关放在图示的位置.你认为谁的习惯好些 为什么
多用电表不使用时，应将选择开关调至OFF档或交流电压最高档位置.
思考
【课堂检测2】多用电表读数练习
A
2
3
0
0
2
0
4
0
6
0
0.6
3
＋
V
5
2
3
0
0
0
5
3
15
＋
A
2
3
0
0
2
0
4
0
6
0
0.6
3
＋
V
5
2
3
0
0
0
5
3
15
＋
0.26 A
1.70 A
2.35 V
10.4 V
课堂小结
一、认识多用表
二、使用多用表
测电压：多用表的电压挡可测量直流电压
测电流：多用表的电流挡可测量直流电流
测电阻：多用表的欧姆挡可测量导体的电阻
【课堂检测1】平安同学先用多用电表的欧姆表“ 10”档测量，发现指针偏转角度很大而读数很小。为了减小测量误差，他再次进行测量前应该进行的操作步骤顺序是（ ）
①将红表笔和黑表笔接触
②把选择开关旋转到“×100”位置
③把选择开关旋转到“×1”位置
④调节欧姆调零旋钮使表针指向欧姆零点
A. ③①④ B. ②①④ C. ③④① D. ②④①
A
【课堂检测2】关于多用电表及其使用，下列说法正确的是（ ）
A．电流、电压及电阻挡的刻度都是均匀的
B．测电压时，其红表笔接高电势处
C．测电路中某个电阻的阻值时，一定要将该电阻与其它元件断开
D．测电阻时要选择适当的挡位，使电表的指针接近满偏
BC
【课堂检测3】一多用电表的电阻挡有三个倍率，分别是×1、×10、×100。用×10档测量某电阻时，操作步骤正确，发现表头指针偏转角度很小。为了较准确地进行测量，应换到 挡。如果换挡后立即将表笔连接待测电阻进行读数,那么缺少的步骤是 。若补上该步骤后测量,表盘的示数如图。
