人教版八年级物理上册 4.3平面镜成像 课件(共34张PPT)

(共34张PPT)
一、探究平面镜成像的特点

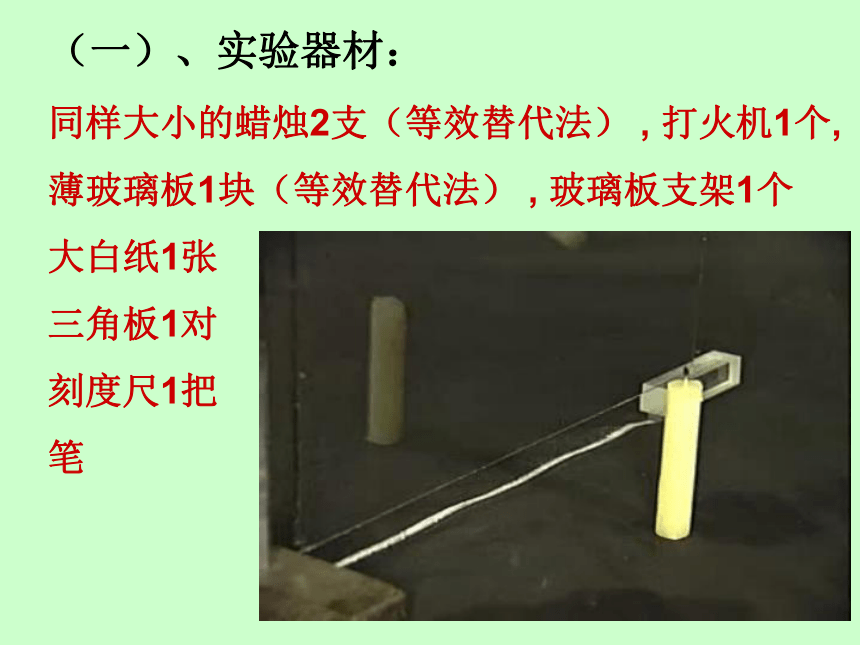

（一）、实验器材：
同样大小的蜡烛2支（等效替代法） , 打火机1个,
薄玻璃板1块（等效替代法） , 玻璃板支架1个
大白纸1张
三角板1对
刻度尺1把
笔

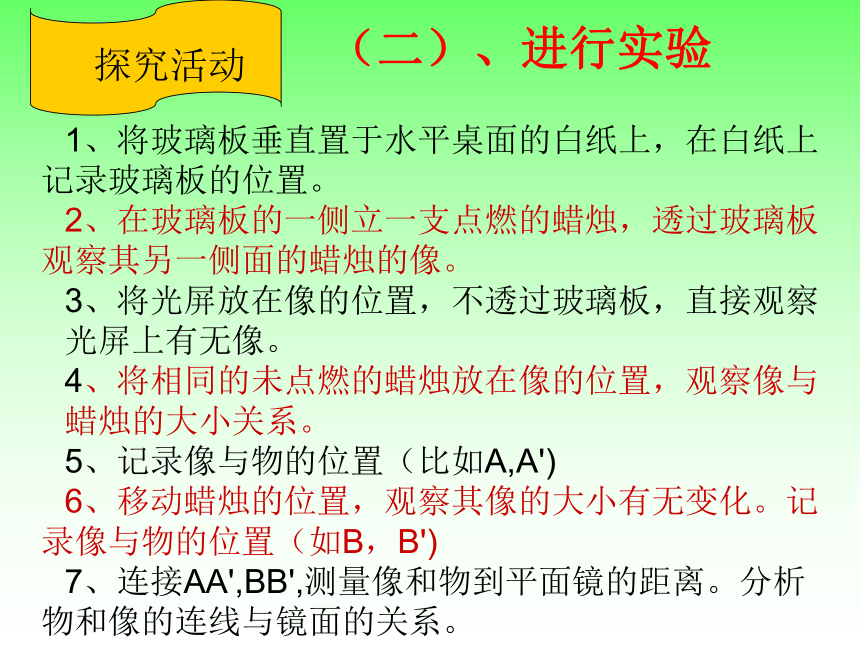

（二）、进行实验
1、将玻璃板垂直置于水平桌面的白纸上，在白纸上记录玻璃板的位置。
2、在玻璃板的一侧立一支点燃的蜡烛，透过玻璃板观察其另一侧面的蜡烛的像。
3、将光屏放在像的位置，不透过玻璃板，直接观察
光屏上有无像。
4、将相同的未点燃的蜡烛放在像的位置，观察像与
蜡烛的大小关系。
5、记录像与物的位置（比如A,A')
6、移动蜡烛的位置，观察其像的大小有无变化。记录像与物的位置（如B，B')
7、连接AA',BB',测量像和物到平面镜的距离。分析物和像的连线与镜面的关系。
探究活动
次数 蜡烛到平面镜的距离/cm 蜡烛的像到平面镜的距离/cm 蜡烛的像与蜡烛的大小关系 蜡烛与像的连线与平面镜的关系 像是倒立的还是正立的 是否能用纸接到像
1
2
3
实验记录表格
1.像与物的大小相等
2.像与物到镜面的距离相等
3.像与物的连线与镜面垂直

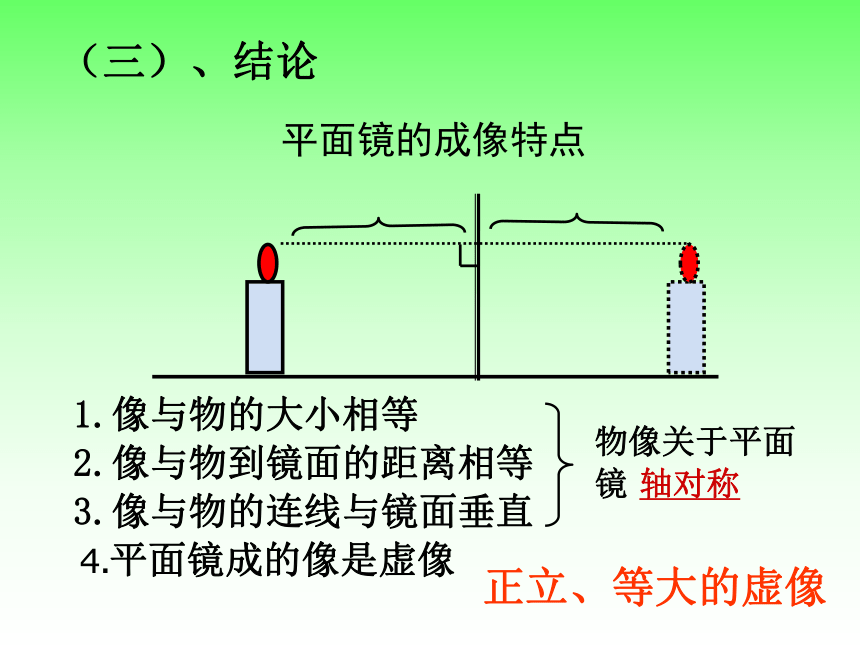

（三）、结论
4.平面镜成的像是虚像
物像关于平面镜 轴对称
平面镜的成像特点
正立、等大的虚像

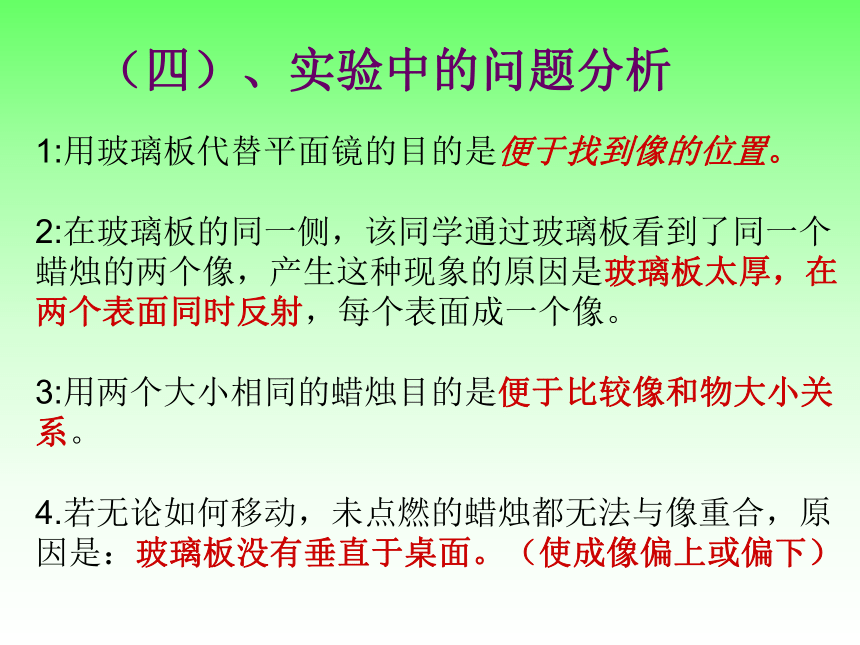

1:用玻璃板代替平面镜的目的是便于找到像的位置。
2:在玻璃板的同一侧，该同学通过玻璃板看到了同一个蜡烛的两个像，产生这种现象的原因是玻璃板太厚，在两个表面同时反射，每个表面成一个像。
3:用两个大小相同的蜡烛目的是便于比较像和物大小关系。
4.若无论如何移动，未点燃的蜡烛都无法与像重合，原因是：玻璃板没有垂直于桌面。（使成像偏上或偏下）
（四）、实验中的问题分析

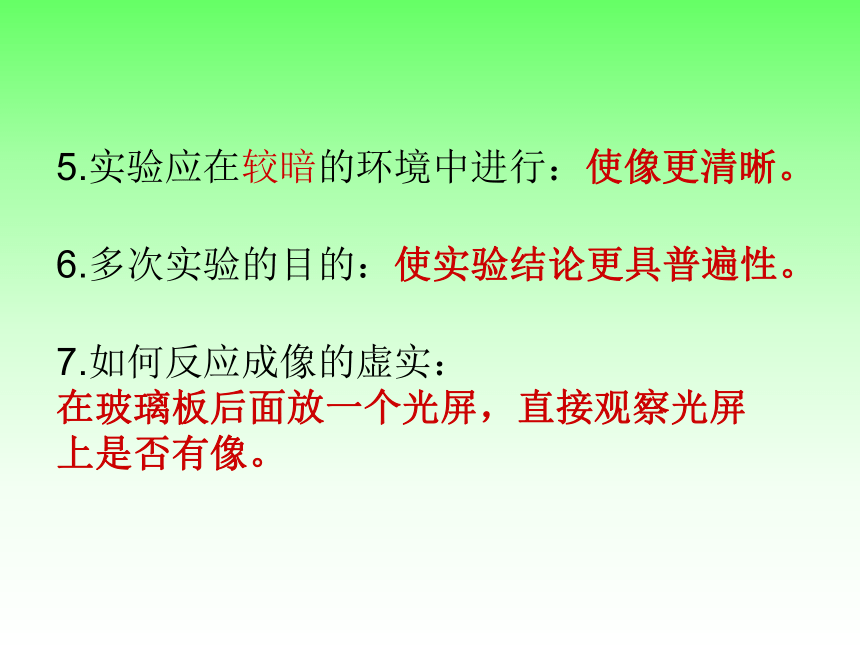

5.实验应在较暗的环境中进行：使像更清晰。
6.多次实验的目的：使实验结论更具普遍性。
7.如何反应成像的虚实：
在玻璃板后面放一个光屏，直接观察光屏
上是否有像。

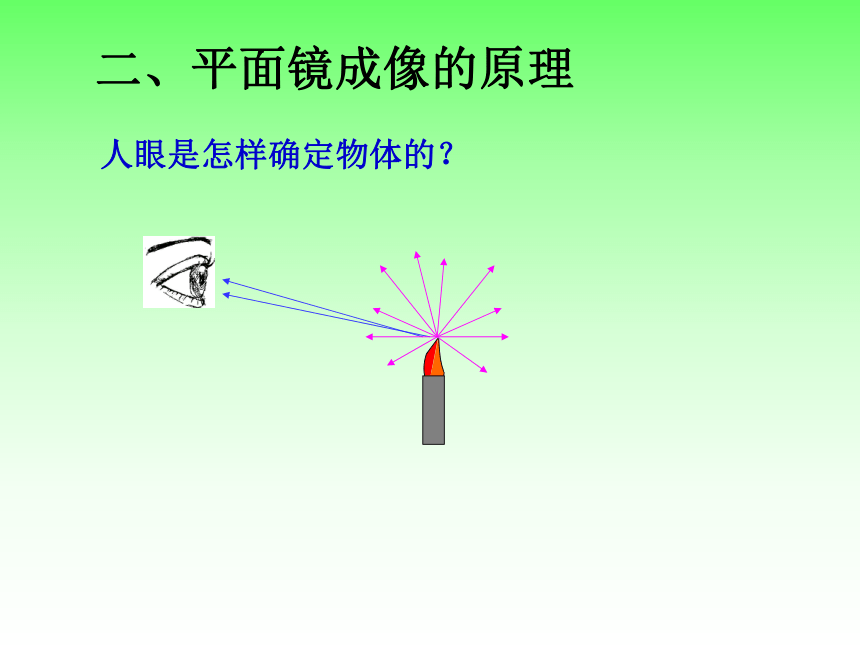

二、平面镜成像的原理
人眼是怎样确定物体的？
平面镜成虚像的原理
S
S’
O
规律总结：
1.平面镜成像的原理是光的反射现象。
2.平面镜的像实际上是来自物体的光经平面镜反射后反射光线反向延长线的交点。
反射光线的反向延长线一定经过像点
3.虚像的特点
1.虚像是正立的。
2.虚像不是由实际光线会聚而成，而是
由实际光线的反向延长线会聚而成。
3.虚像不能用光屏承接。
4.虚像同样能够被人所观察到。
通过作图，你能归纳方法吗？
１、作垂线
２、取等距离
３、画虚像
如图所示，S′是S在平面镜中成的像，画出平面镜的位置来．
S′
S
如图示，人的眼睛在镜前的A点，人眼通过平面镜看到发光点S，作图得出发光点S射出的哪一条光线经平面镜反射后进入人眼，并作出相应的反射光线，入射光线。
A
S
S’
A
B
C
D
判 断
下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（）
答案：
（C）
三、平面镜的应用
　水里的“月亮”是真实的吗？它 是怎么形成的
　月亮到地球的距离是3 .8×108m，井水水深5m，则月亮的像到水面的距离是多少？
检查视力
穿衣镜
扩大视野
45
改变光的传播方向
四、凸面镜和凹面镜
1.凸面镜对光线有 作用
发散
物体在凸面镜中成正立缩小的虚像.
利用凸面镜可以观察到更大的范围，
扩展视野。
应用:
汽车观后镜
弯道观察镜
2.凹面镜对光线有 作用
会聚
可以把平行的光会聚在一点上
应用:太阳灶
可以把焦点处发出的光变成平行光
应用:手电筒,汽车灯,探照灯的反光装置
本课小结
平
面
镜成像特点
成像特点
成像原理
应 用
光的反射成虚像
成像
改变光路
替代法
实验方法
平面镜所成的像与物体关于镜面对称
实验是重点
！
课堂练习
1、一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？ （ ）
A B C D
C
　　镜中的指针式钟表
2. 从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（）。
A、7:25
B、6:35
C、5:25
D、4:35
答案：
（D）
3.人向平面镜走近时，他在镜中的像将：（ ）
A、变大 B、 变小 C、不变
C
4.小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前50cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了10cm，则第二次成像的位置与第一次成像的位置比较:( )
A．向平面镜移动了10cm
B．向平面镜移动了20cm
C．远离了平面镜10cm
D．远离了平面镜20cm
A
参照物
5.平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是______
_______。若小明同学身高1.5m，他站在大衣柜的穿衣镜前2m处，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_____。（选填“变大”、“变小”、“不变”）
反射
正立等大
的虚像
1.5
4
不变
6、指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
( )
( )
( )
( )
光的直线传播
光的反射
光的直线传播
光的反射
7、水面也能发生反射，我们从水中看到空中的飞机是_________像．（填“虚”“实”）
8、凸面镜使平行光束_________，凹面镜使平行光束_________．汽车的后视镜是_________面镜，利用它可以_________司机的视野．
9、手电筒的反光装置相当于_________ 面镜，它 可以使小电珠发出的光，变成_________光射出 去．
虚
发散
会聚
凸
扩宽
凹
平行
10、太阳灶是用_________ 面镜制成的，它可以使照在表面的太阳光______在一点，凹面镜的面积越大会聚的太阳光就越____温度也就越______，利用它不仅可以烧水、煮饭，还可以发电、冶炼，所以它是既节约燃料又不_________的环保型能源．
凹
会聚
多
高
污染环境
