5.1 透镜
人教版八年级上册
新课讲授

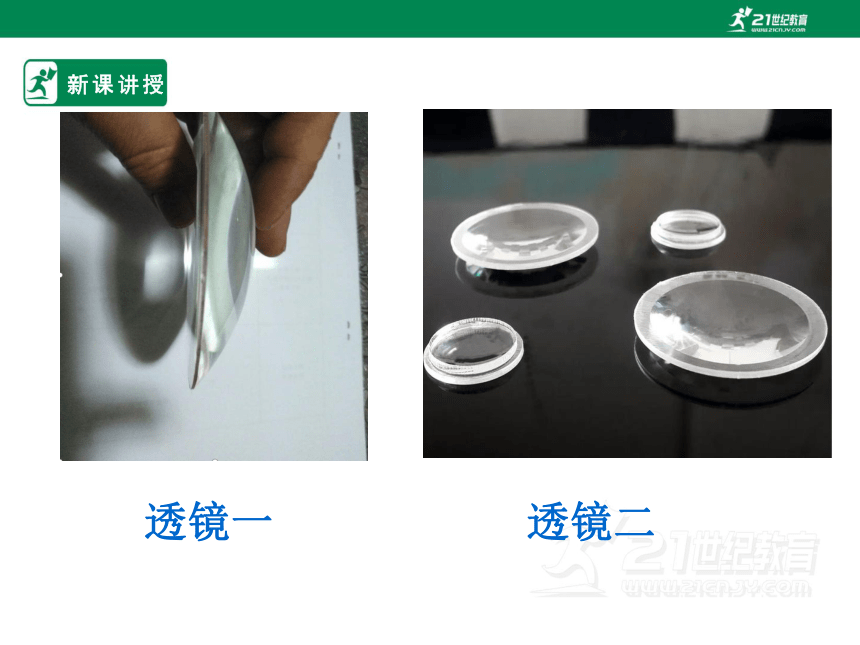

透镜一
透镜二

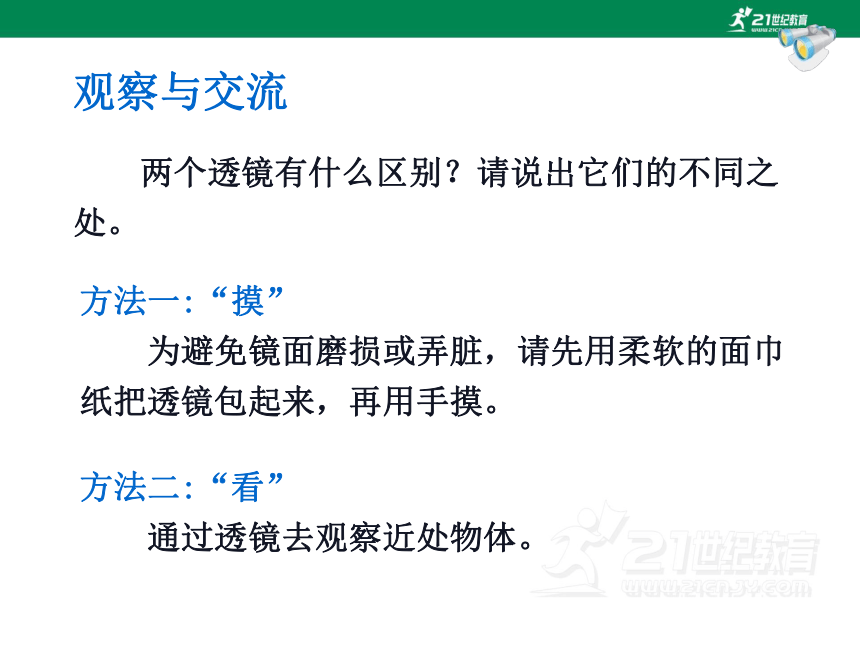

观察与交流
　　两个透镜有什么区别？请说出它们的不同之处。
方法一:“摸”
　　为避免镜面磨损或弄脏，请先用柔软的面巾纸把透镜包起来，再用手摸。
方法二:“看”
　　通过透镜去观察近处物体。
C2
C1
C2
C1

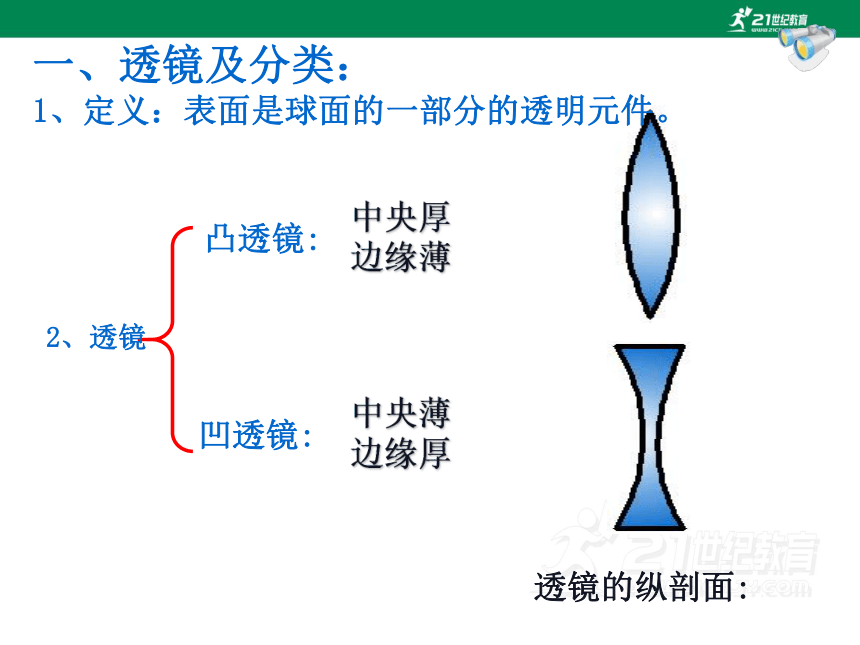

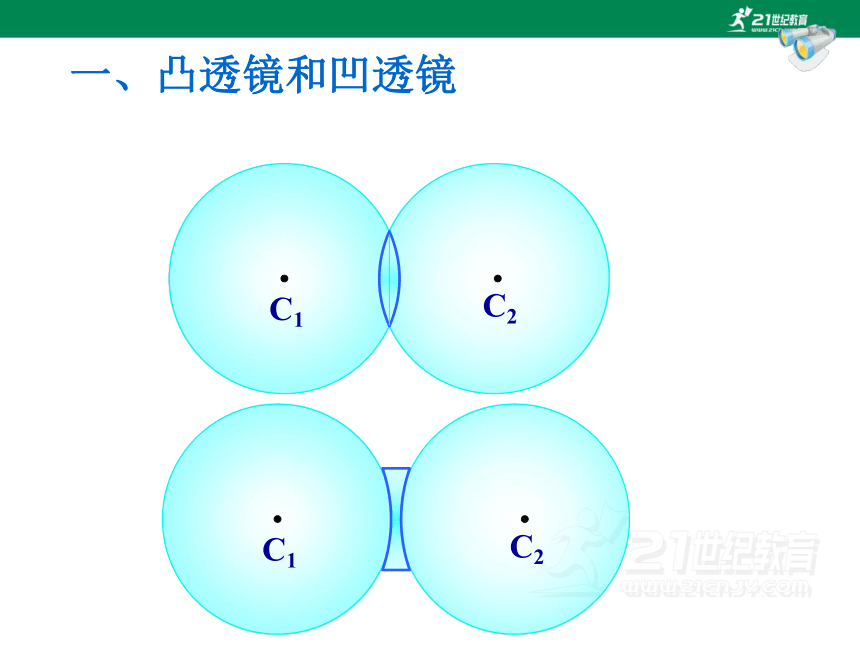

一、凸透镜和凹透镜
凸透镜:
凹透镜:
2、透镜
中央厚
边缘薄
中央薄
边缘厚
透镜的纵剖面:
一、透镜及分类：
1、定义：表面是球面的一部分的透明元件。
给透镜分类
属于凸透镜的是（ ）
属于凹透镜的是（ ）
A C D
B E F
凸透镜和凹透镜
A
B
C
D
E
F

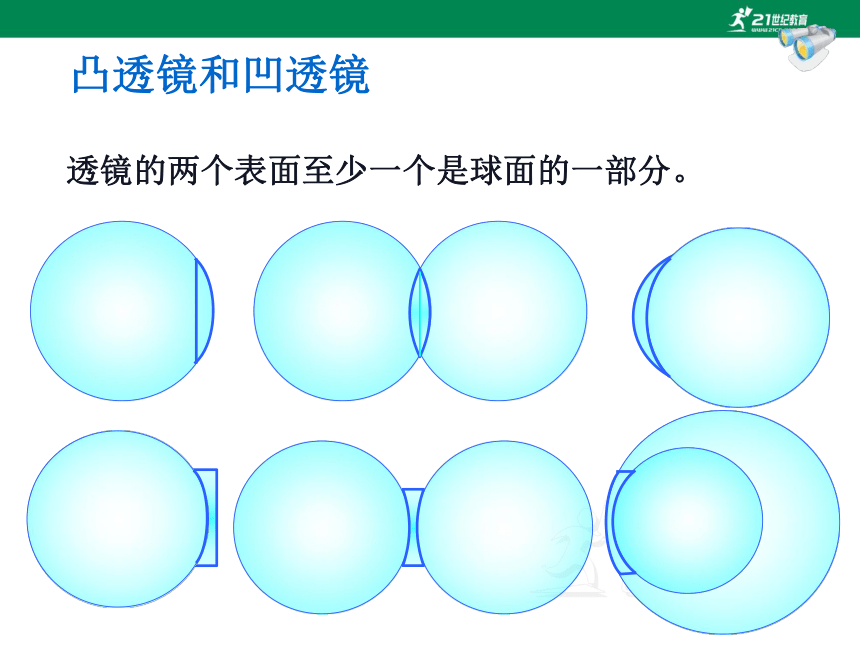

透镜的两个表面至少一个是球面的一部分。
凸透镜和凹透镜

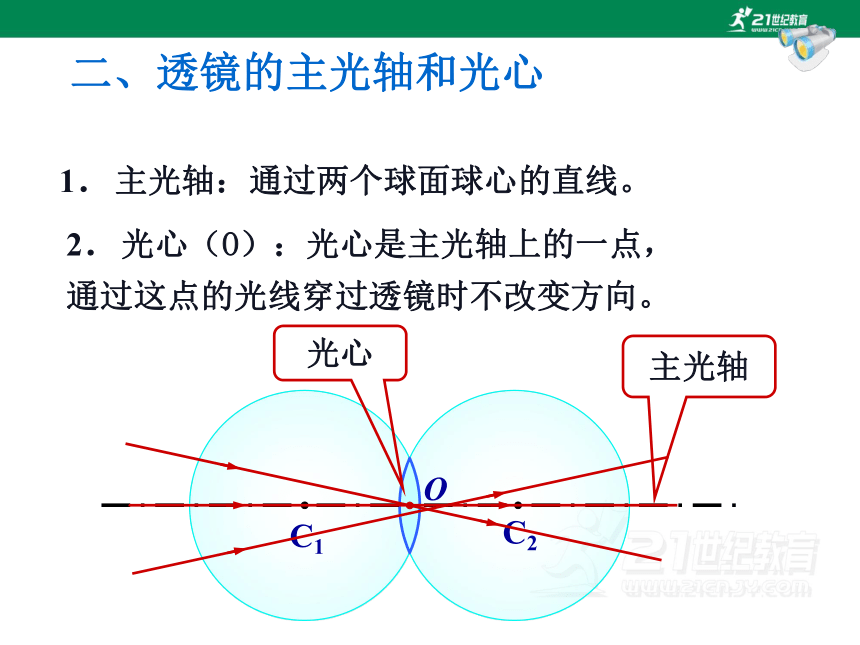

1．主光轴：通过两个球面球心的直线。
2．光心（O）：光心是主光轴上的一点，
通过这点的光线穿过透镜时不改变方向。
二、透镜的主光轴和光心
主光轴
C2
C1
O
光心
三、透镜对光的作用
试猜想光线通过透镜后会有什么现象？
1.凸透镜：
主光轴
对光线有会聚作用（会聚透镜）
光心
O
观察实验现象
O
F
f
2. 凸透镜的焦点和焦距
　　焦点（F)：平行于主轴的平行光通过凸透镜后会聚于一点。
　　焦距(f)：焦点到光心的距离。
焦距
主轴
焦点
F
主轴
f
凸透镜有两个实焦点。
焦点
光路可逆
F
主轴
小结：凸透镜对所有光线都起会聚作用。
F
观察实验现象
光经过凹透镜后的发散是不是也有规律可循？
3.凹透镜：
对光线有发散作用（发散透镜）
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
F
凹透镜有两个虚焦点。
4. 凹透镜的焦点和焦距
F
F
F
F
小结：凹透镜对所有光线都起发散作用。
总之:光经透镜折射后向厚的一侧偏折.
1
*
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点，
经凹透镜折射后发散，发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
四　三条特殊光线
1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距；
3．透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。
小结：
　　1．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？
想一想
方法一:“摸”
方法二:“看”
方法三:“照”。
通过透镜对平行光线是会聚 还是发散加以辨别。
　　2．太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
想一想
　　3．图中划出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？
　　折射光线反向延长，通过焦点的是正确的折射光线。
想一想
