5.3 凸透镜成像的规律
人教版八年级上册
新课讲授

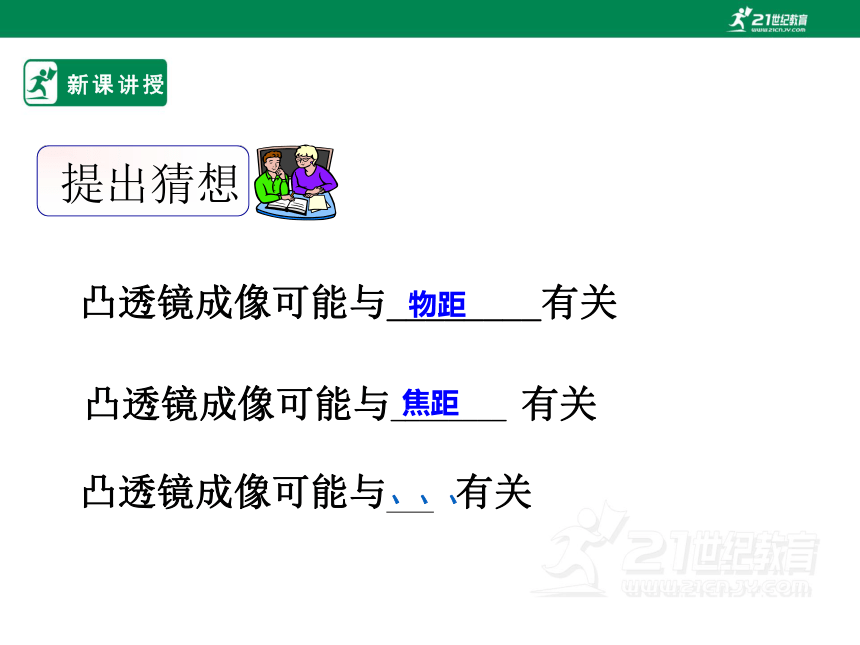

凸透镜成像可能与________有关
物距
凸透镜成像可能与________ 有关
凸透镜成像可能与 有关
焦距
、、、
提出猜想
新课讲授

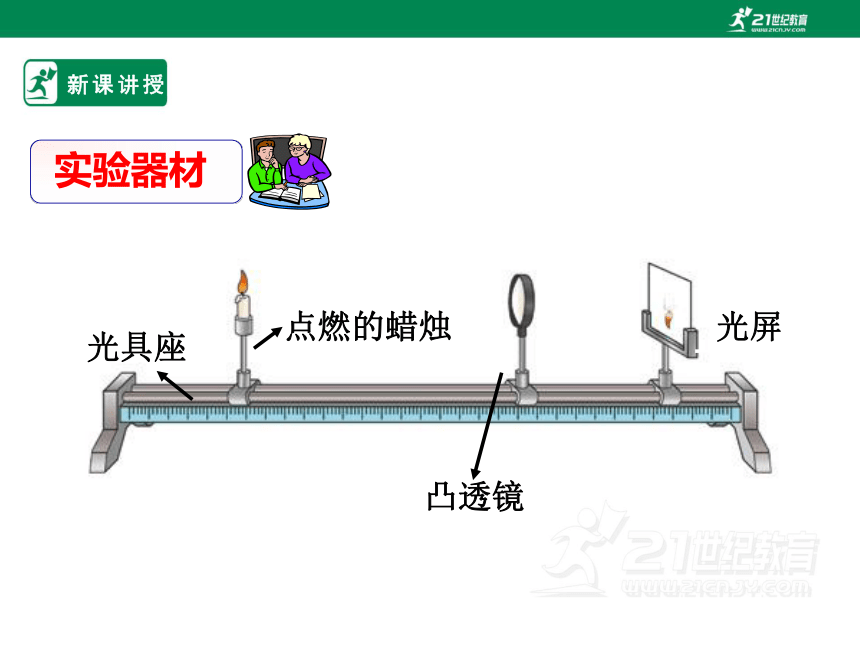

点燃的蜡烛
凸透镜
光屏
光具座
实验器材
新课讲授
F
F
2F
2F
物距u
像距
V

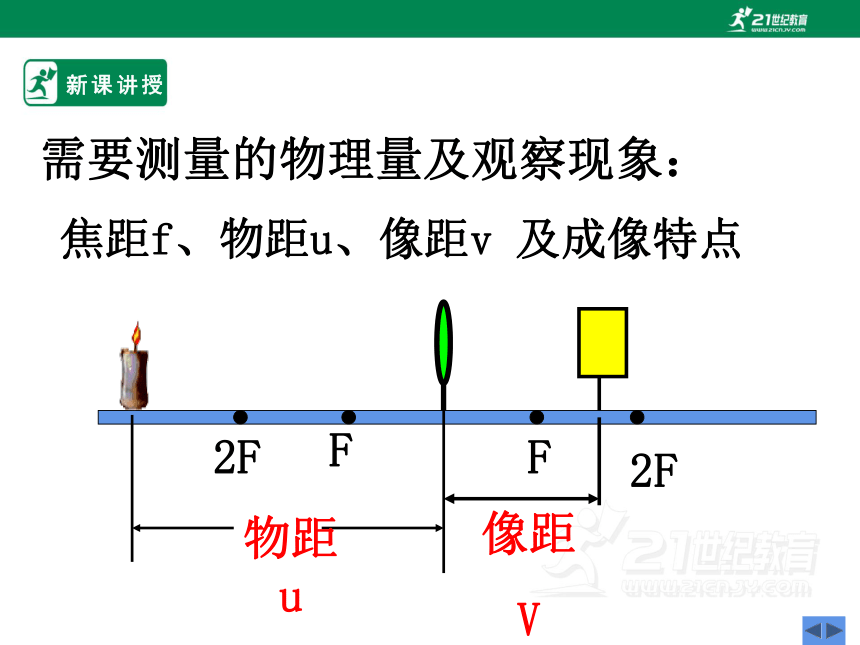

需要测量的物理量及观察现象：
焦距f、物距u、像距v 及成像特点
新课讲授

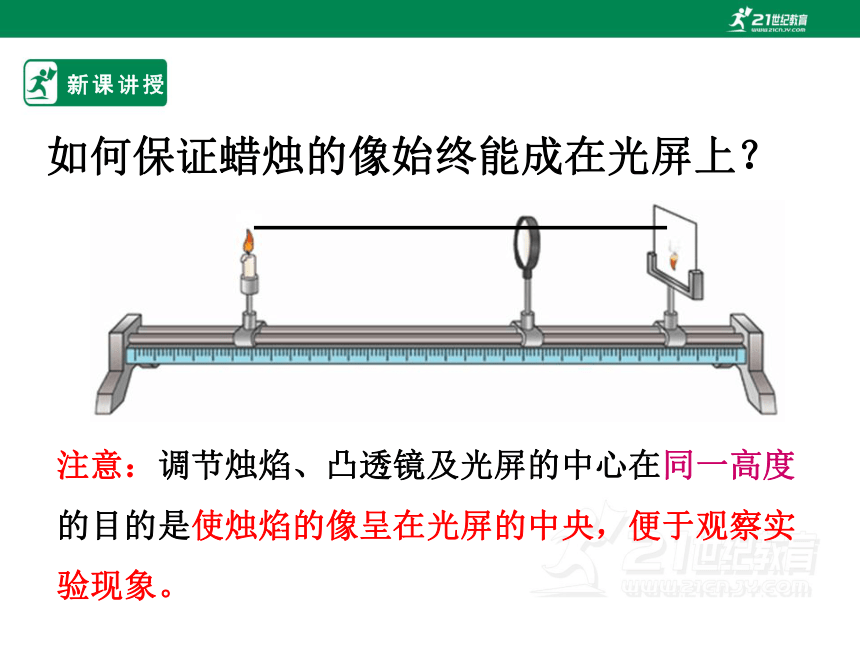

如何保证蜡烛的像始终能成在光屏上？
注意：调节烛焰、凸透镜及光屏的中心在同一高度的目的是使烛焰的像呈在光屏的中央，便于观察实验现象。
物距与焦距的距离 物距U （cm) 像的性质 像距
（cm）
实 虚 大 小 正 倒
凸透镜的焦距f=10cm 2f=20cm
F
F
f
能成完整的像，像变暗了。
问题 1、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
一、凸透镜成像的规律 应用
U＞2f 倒立、缩小的实像 照相机
2f＞U＞f 倒立、放大的实像 投影仪 U＜f 正立、放大的实像 放大镜
三、1f分虚实和正倒 2f分大小
二、物近像远像变大 物远像近像变小
四、 实像在透镜两侧，虚像在透镜同侧
小试身手
如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
a
b
c
d
e
F
F
f
2f
c
a
小试身手
a
b
c
d
e
F
F
f
2f
2、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。
c
d e
1、在“探究凸透镜成像规律”的实验中：
（1）用一束平行光正对凸透镜射入，经透镜后会 聚于A点，测得A点距透镜10厘米，则透镜的焦距是（ ）厘米。
（2）若烛焰放在距上述透镜8厘米处，经透镜可得 到一个 像。 （填像的性质：倒正、放大缩小、虚实）
（ 3）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。
（4）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。
检测：
正立 、放大、虚
倒立、放大、实
倒立、缩小、实
10
2、在“探究凸透镜成像的规律”中
(1)如图甲所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f= cm。
(2)如图乙所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上能否得到清晰地烛焰像？为什么？
答： 。
(3)如图丙所示，烛焰能在光屏上形成清晰的像，此像
是 . 的实像。
(4)在图丙中，保持凸透镜的位置不变，如果蜡烛向左移动 5cm，为了在光屏上得到一个清晰地像，光屏应该向 （选填“左”或“右”）移动。
15
不能，烛焰在凸透镜1倍焦距以内成虚像，不能用光屏承接
倒立、放大
左
121 121 121
