(共19张PPT)
第五章 透镜及其应用
第1节 透 镜
学生活动
观察桌面上的几个透镜,也可以用面巾纸包着摸一下,各透镜形状上有什么不同,试着分下类。

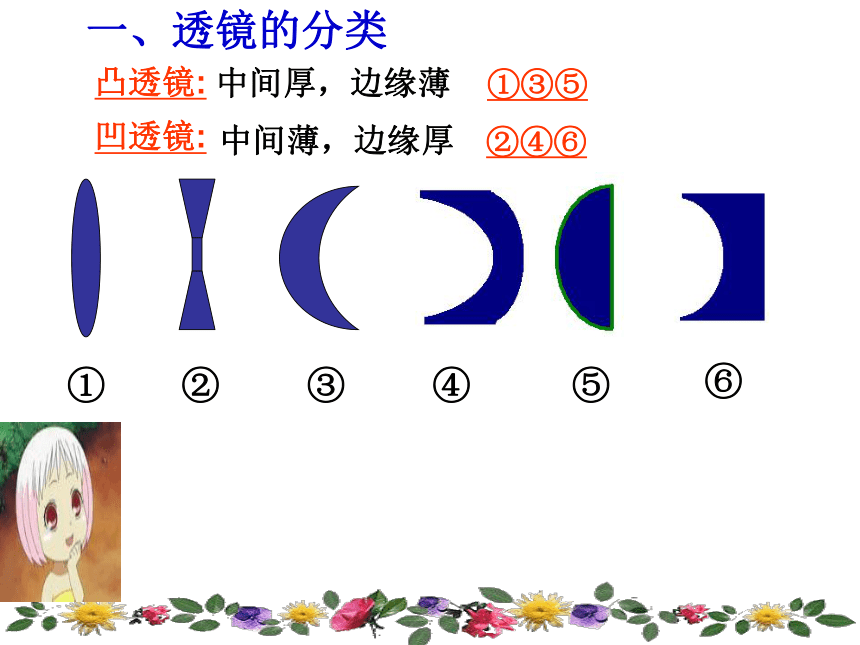

一、透镜的分类
凸透镜:
凹透镜:
中间厚,边缘薄
①③⑤
中间薄,边缘厚
②④⑥

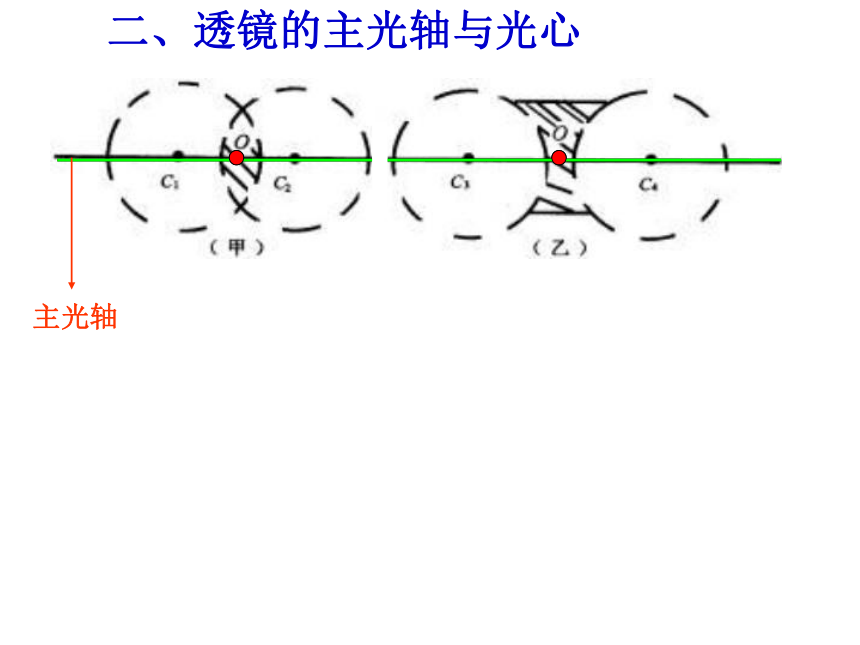

二、透镜的主光轴与光心
主光轴
光心

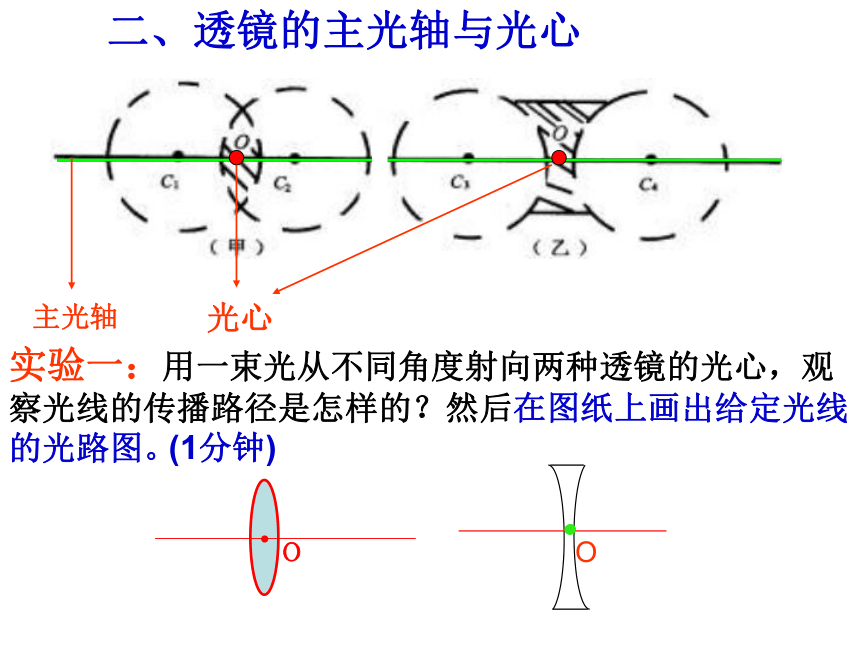

二、透镜的主光轴与光心

O
主光轴

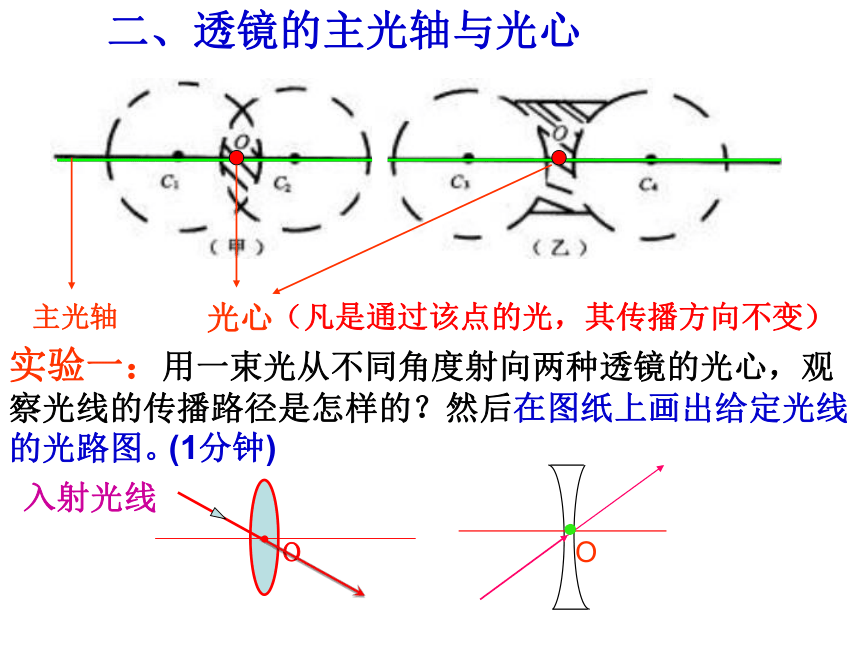

实验一:用一束光从不同角度射向两种透镜的光心,观察光线的传播路径是怎样的?然后在图纸上画出给定光线的光路图。
(1分钟)

实验一:用一束光从不同角度射向两种透镜的光心,观察光线的传播路径是怎样的?然后在图纸上画出给定光线的光路图。
光心
(凡是通过该点的光,其传播方向不变)
二、透镜的主光轴与光心

O
主光轴
入射光线

(1分钟)

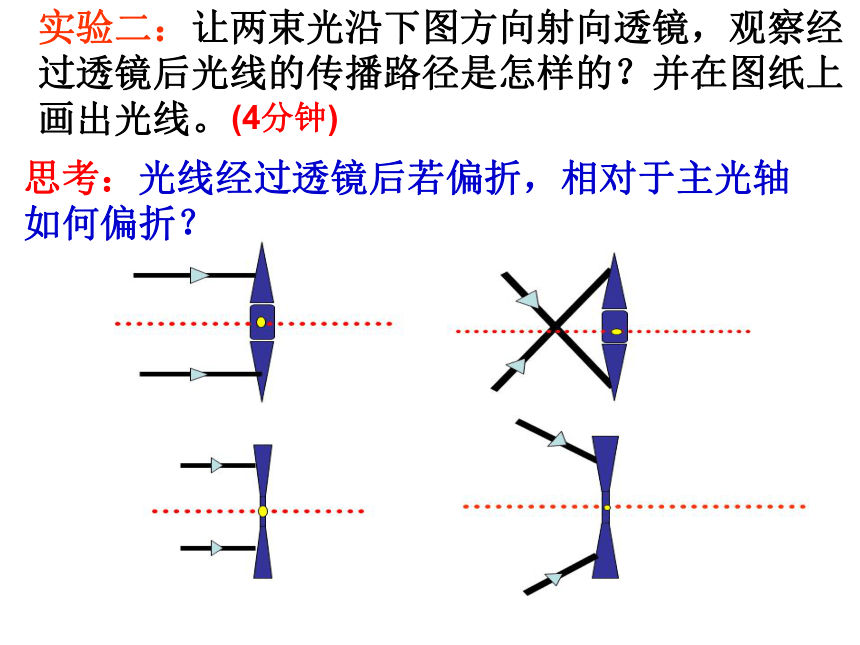

实验二:让两束光沿下图方向射向透镜,观察经过透镜后光线的传播路径是怎样的?并在图纸上画出光线。
(4分钟)
思考:光线经过透镜后若偏折,相对于主光轴如何偏折?
凸透镜对光线有( )作用
三、透镜对光的作用
结论:
即折射光线与入射光线相比靠近主光轴偏折
会聚
凹透镜对光线有( )作用
三、透镜对光的作用
结论:
即折射光线与入射光线相比远离主光轴偏折
发散
随堂练习:根据图中光线通过透镜前后的方向,在图中填上适当类型的透镜.


自主学习(2分钟)
1、什么是焦点、焦距?各用什么符号表示?
阅读教材92页“焦点和焦距”部分,完成下列任务:
2、在实验图纸上的图2-1中标出焦点、焦距。
F
f
F
焦点
焦距
F
F
凸透镜有两个实焦点
四、焦点、焦距
思考:若入射光线经过焦点射向凸透镜,那么折射光线又如何传播?
F
F
实验三:在图纸上的图2-1中让一束光经过焦点射向凸透镜,观察经过透镜后折射光线的传播路径是怎样的?说明了什么问题?
(30秒)
光路可逆
F
F
凹透镜有两个虚焦点
思考:凹透镜有焦点吗
小组合作(1分钟)
在图纸背面画出入射光线经过透镜后的折射光线。



透镜的三条特殊光线作图口诀:



F
F
O
平行过焦是一对,
穿过光心向不变。
凸聚凹散是前提,
实验四:用手电筒代替阳光,粗略测量凸透镜的焦距。
思考:各个凸透镜的焦距一样吗,若不一样,与什么因素有关?
注意:手电筒正对凸透镜,尽量远些,移动透镜,改变透镜与白纸的距离,在白纸上找到最小最亮的光斑。
你会测凸透镜的焦距吗?
(1分钟)
F
f
F
焦点
焦距
凸透镜的焦距越小,会聚作用越( )。
F
F
f

观察两幅图,你有什么发现?
① 水做的透镜
②中间厚,边缘薄。对光线有会聚作用
③容易引发森林火灾
在森林里,如果随意丢弃饮料瓶,除了造成环境污染外,还有可能引起严重后果,为什么?
精炼提升
