人教版八年级物理上册 5.3凸透镜成像的规律 课件(共31张PPT)

(共31张PPT)

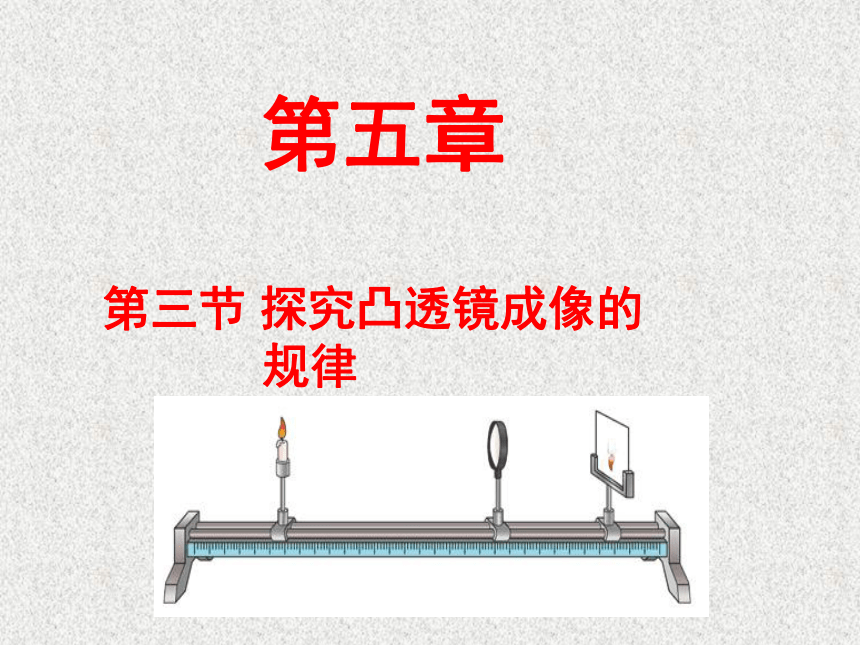

第五章
第三节 探究凸透镜成像的
规律

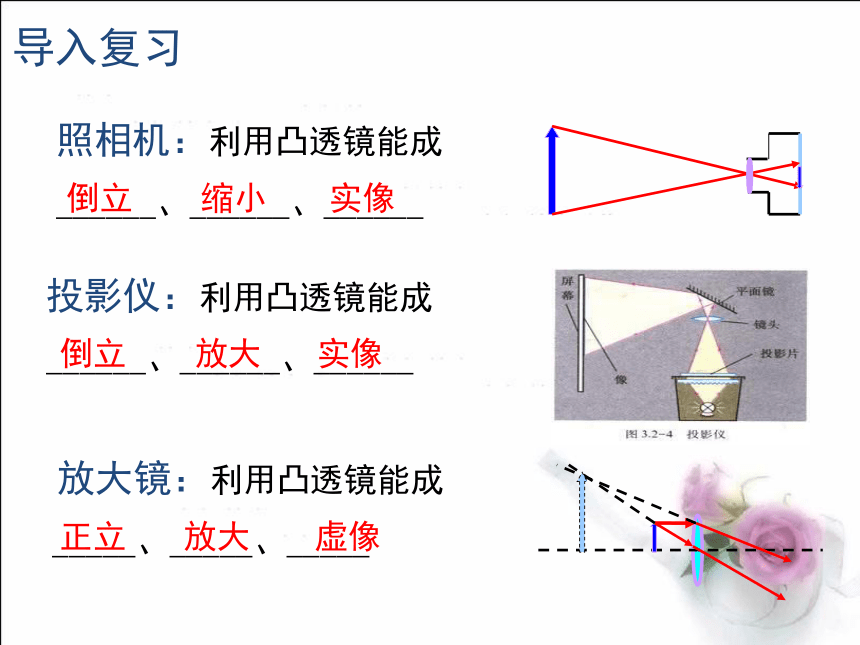

照相机：利用凸透镜能成
______、______、______
倒立
实像
缩小
投影仪：利用凸透镜能成
______、______、______
倒立
实像
放大
放大镜：利用凸透镜能成
_____、_____、_____
正立
虚像
放大
导入复习

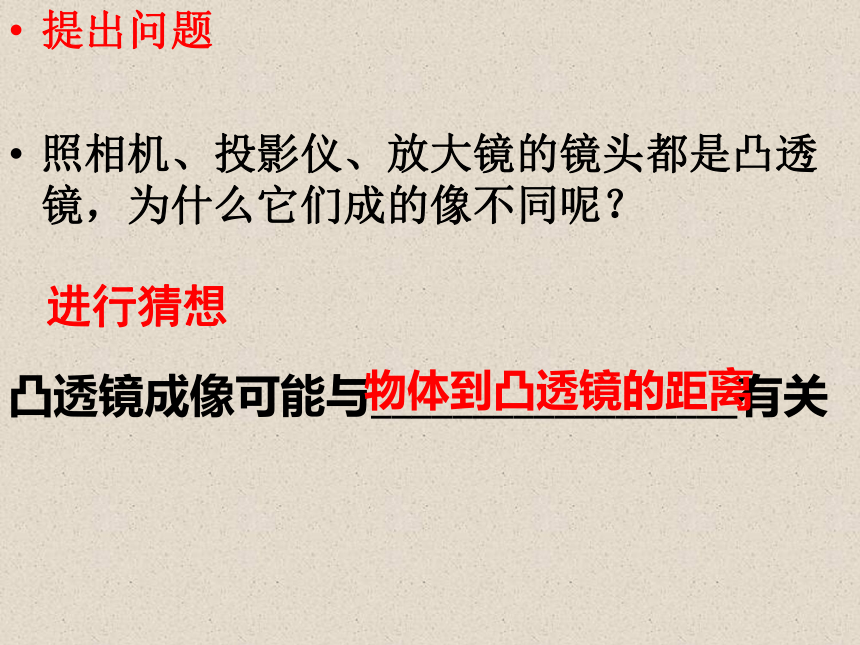

提出问题
照相机、投影仪、放大镜的镜头都是凸透镜，为什么它们成的像不同呢？
凸透镜成像可能与__________________有关
物体到凸透镜的距离
进行猜想

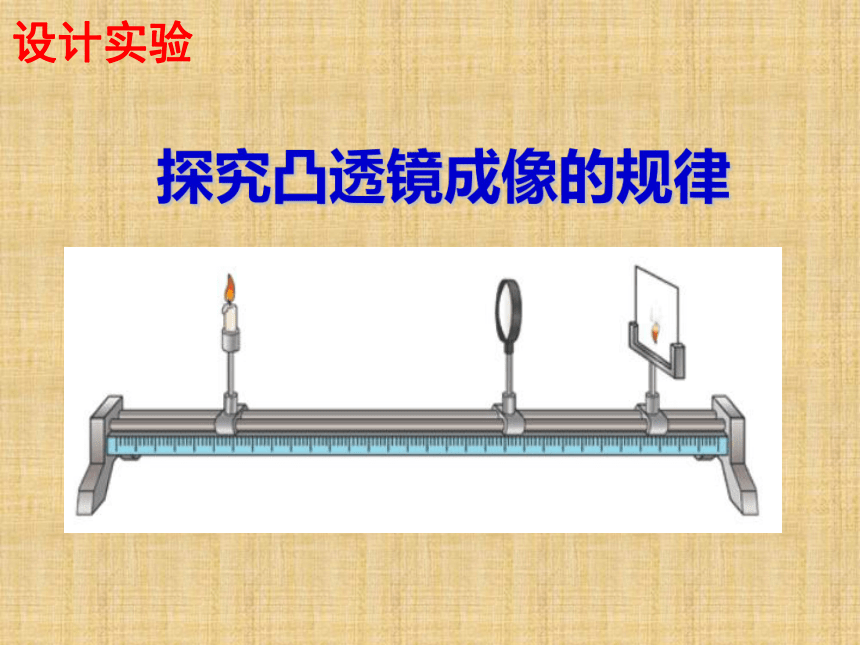

探究凸透镜成像的规律
设计实验

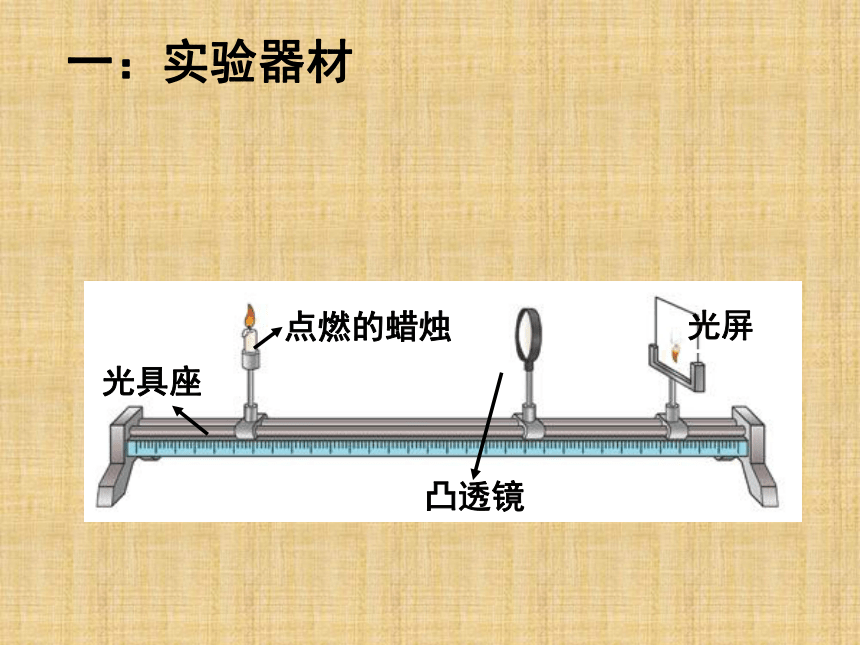

点燃的蜡烛
凸透镜
光屏
光具座
一：实验器材

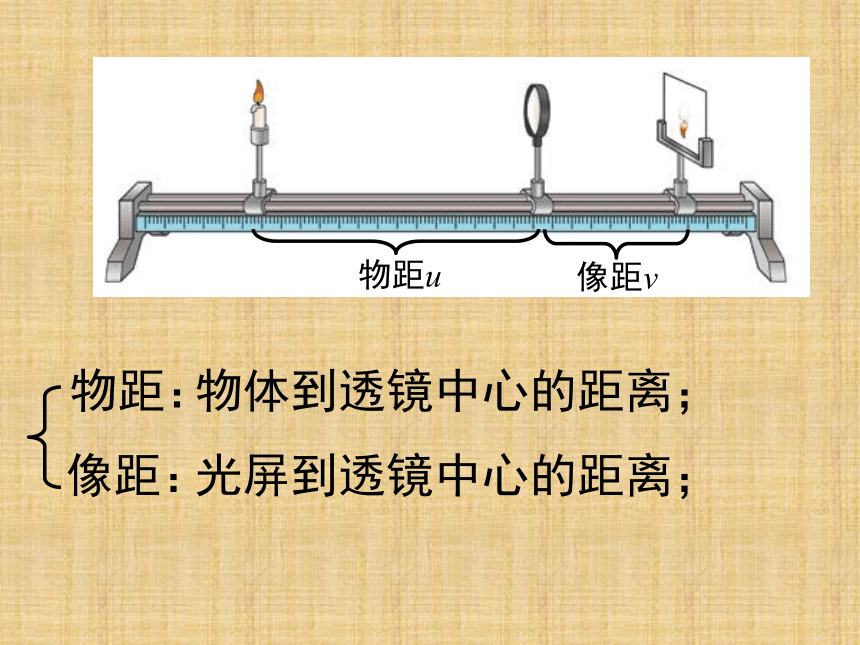

物距u
像距v
物体到透镜中心的距离；
像距：
光屏到透镜中心的距离；
物距：

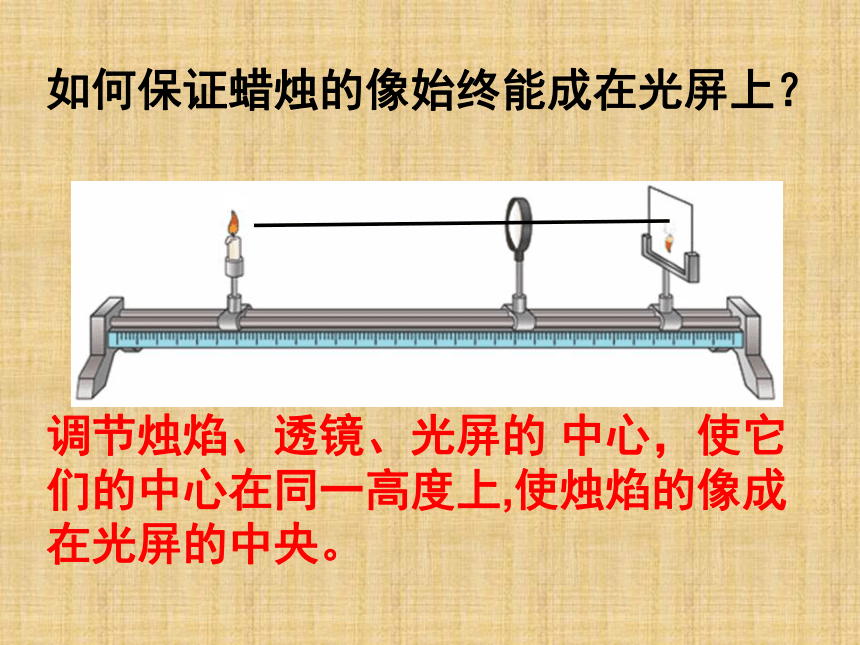

调节烛焰、透镜、光屏的 中心，使它们的中心在同一高度上,使烛焰的像成在光屏的中央。
如何保证蜡烛的像始终能成在光屏上？
进行实验和收集证据

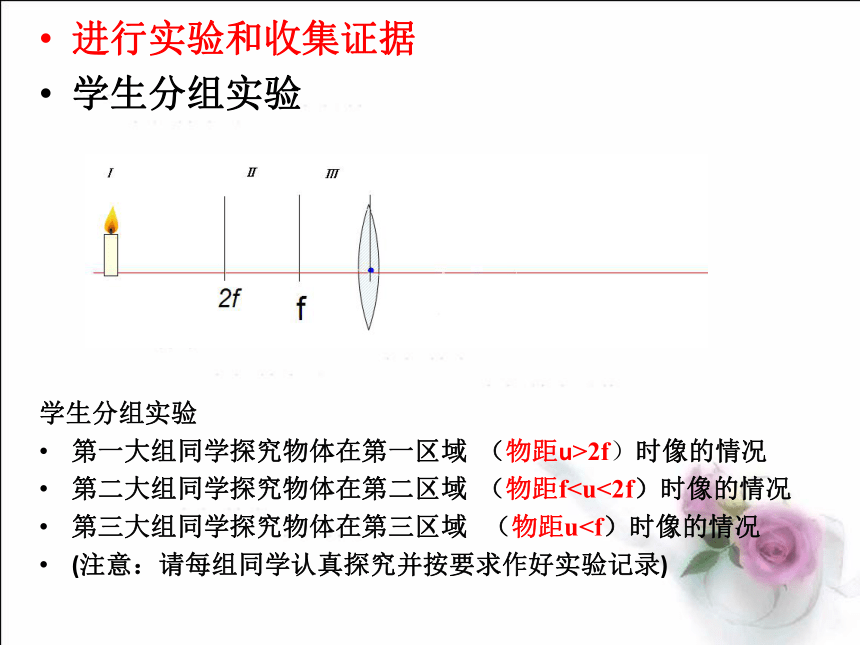

学生分组实验
学生分组实验
第一大组同学探究物体在第一区域 （物距u>2f）时像的情况
第二大组同学探究物体在第二区域 （物距f第三大组同学探究物体在第三区域 （物距u(注意：请每组同学认真探究并按要求作好实验记录)

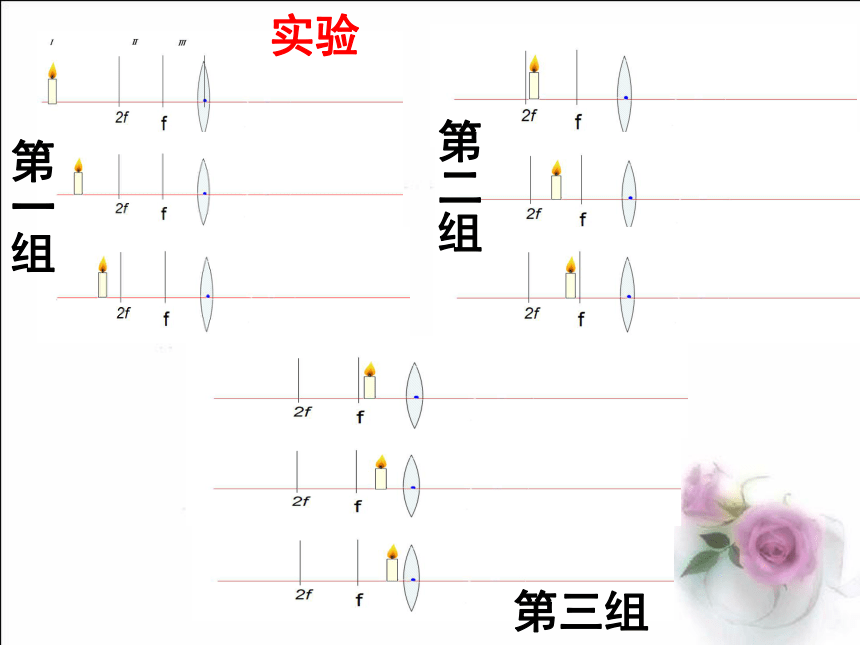

第一组
第二组
第三组
实验
2f
f
f
2f
成像规律视频
2f
f
f
2f

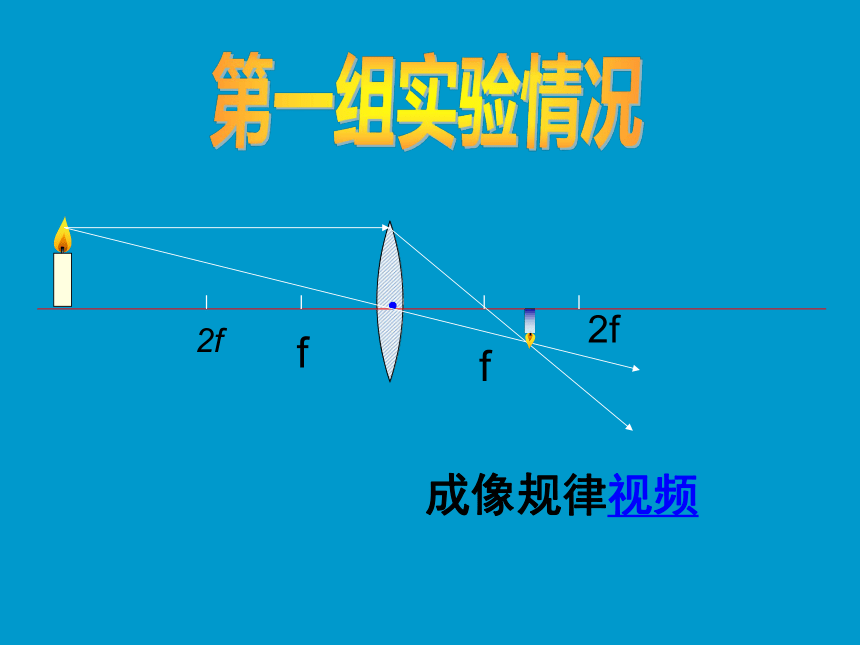

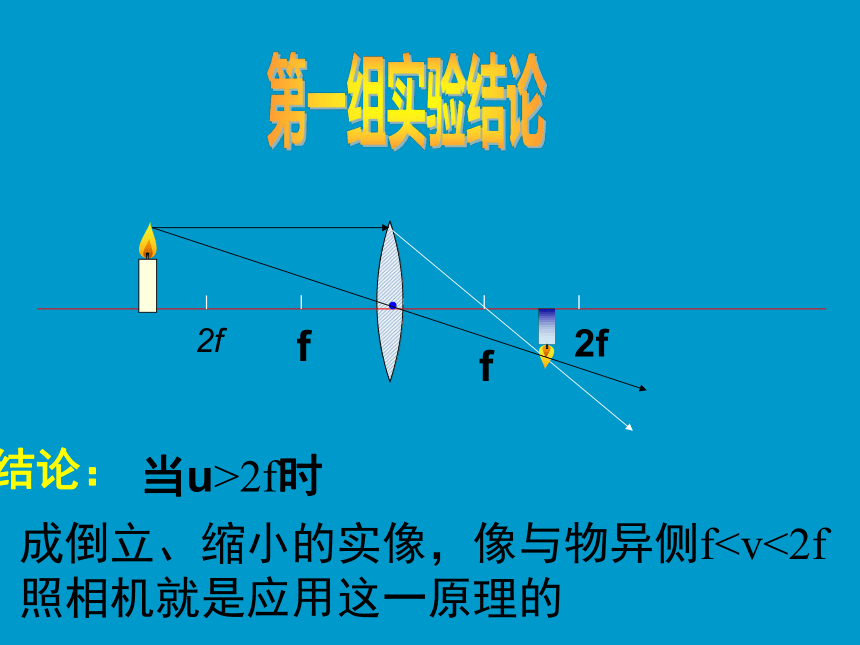

当u>2f时
成倒立、缩小的实像，像与物异侧f照相机就是应用这一原理的
结论：
第一组
第二组
第三组
实验
2f
f
f
2f
成像规律视频
第二组实验情况
2f
f
f
2f
当f结论：
成倒立、放大的实像，像与物异侧 v>2f 投影仪就是应用这一原理的
第二组实验结论
第一组
第二组
第三组
实验
f
第三组实验情况
成像规律视频
f
结论：
成正立、放大的虚像，像与物体同侧 v>u 放大镜就是应用这一原理的
当u第三组实验结论
1、凸透镜成像规律
凸透镜成像规律
物 距U
像 距V
物像位置
像的特点
像的性质
U>2f
U=2f
fU=f
Uf异 侧
倒立.缩小
实 像
V=2f
异 侧
倒立.等大
实 像
V>2f
异 侧
倒立.放大
实 像
不成像
同 侧
正立.放大
虚 像
U=2f
U=f
U=2f
U=f
U=2f
U=f
规律分析
1、在实验中，你能发现实像和虚像的分界点在什么位置吗？
2、在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
规律分析
3、什么情况下像和物体在凸透镜两侧？
什么情况下像和物体在凸透镜同侧？
4、凸透镜成放大的实像时，物距跟像距相比，哪个较大？成缩小的实像时，物距跟像距相比，哪个较大？
成放大的实像时，物距小于像距成缩小的实像时，物距大于像距
规律分析
5、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？像怎么变化？
物距减少 像距增大
即物像同方向移动
像也在逐渐变大
知识拓展
实验思考
6、当成实像时，如用手挡住透镜的下半部，猜一猜，光屏上的像可能有什么变化？
F
F
f
*
一、在利用蜡烛研究凸透镜成像的实验中
凸透镜的焦距是10cm，点燃的蜡烛放在距
凸透镜15cm处，在凸透镜另一侧的光屏上
观察到了蜡烛清晰的像，这个像一定是（ ）
A 倒立放大的实像
B 倒立缩小的实像
C 正立放大的实像
D 正立放大的虚像
随堂练习
*
随堂练习
二、如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
a
b
c
d
e
F
F
f
2f
a
b
c
d
e
F
F
f
2f
2、把烛焰放在 点，屏上出现清晰的像时，
光屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。
广东中考
1、（2014·广东）在“探究凸透镜成像规律”的实验中。
（1）如图所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小最亮的光斑，测得凸透镜的焦距f=________cm。
15
广东中考
（2）如图2所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上能否得到清晰的蜡烛像？为什么？答：____________________________________________________________________________。
（3）如图3所示，蜡烛能在光屏上形成清晰的像，此像是________、________的实像。如果此时撤去光屏，人眼在如图所示的位置________（选填“能”或“不能”）直接看到蜡烛的实像。
（4）在图3中，保持凸透镜的位置不变，如图蜡烛向左移动5cm，为了在光屏上得到一个清晰的像，光屏应该向________（选填“左”或“右”）移动。

不能，因为当u＜f时，成正立放大的虚像，不能用光屏接收
倒立 放大
能
左
板书设计
1实验器材
2实验过程
3实验结论：
（1）当u>2f, f（2）当u=2f,v=2f,成倒等大的实像 （3） 当2f>u>f, v>2f, 成正立放大的实像
（4）当u4规律总结：一倍焦距分虚实
二倍焦距分大小
实像是倒立的，有放大也有缩小 的，在透镜两侧
虚像是正立的，只有放大的， 在透镜同侧
