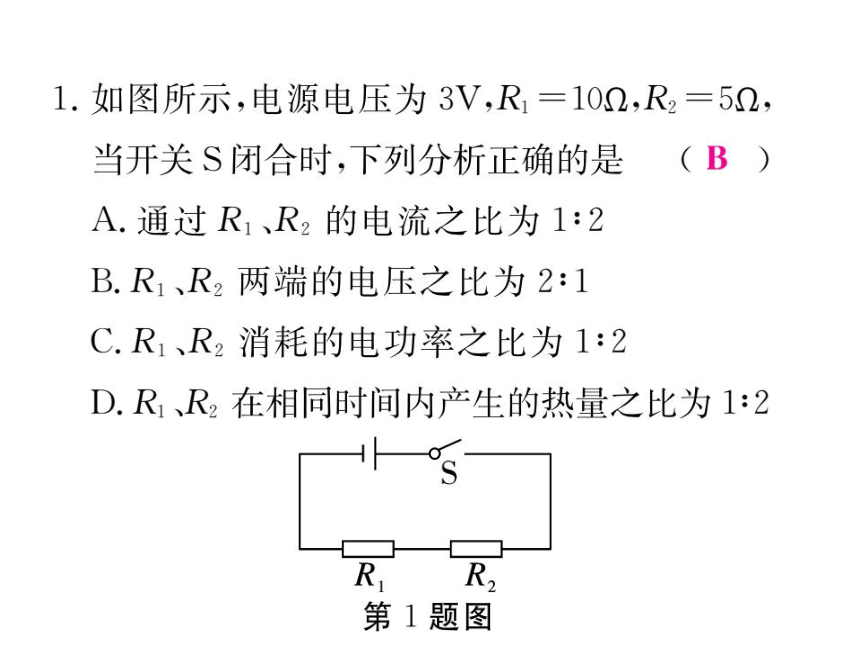

1.如图所示，电源电压为3V,R1=102,R2=5D,
当开关S闭合时，下列分析正确的是
A.通过R1、R2的电流之比为1：2
B.R1、R2两端的电压之比为2：1
C.R1、R2消耗的电功率之比为1：2
D.R、R2在相同时间内产生的热量之比为1：2

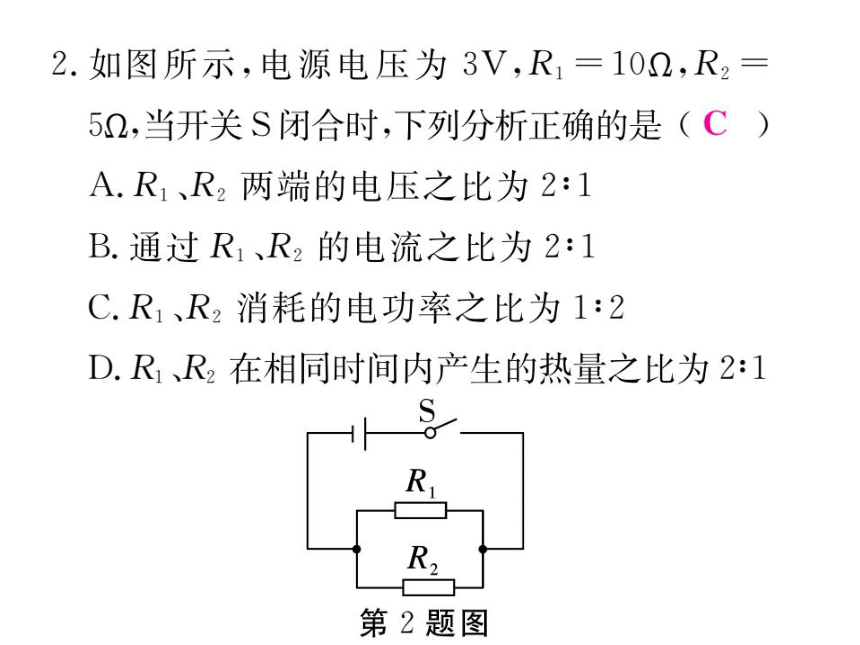

2.如图所示，电源电压为3V,R1=102,R2=
52,当开关S闭合时，下列分析正确的是(
A.R1、R2两端的电压之比为2：1
B.通过R1、R2的电流之比为2：1
C.R1、R2消耗的电功率之比为1：2
D.R、R2在相同时间内产生的热量之比为2：1

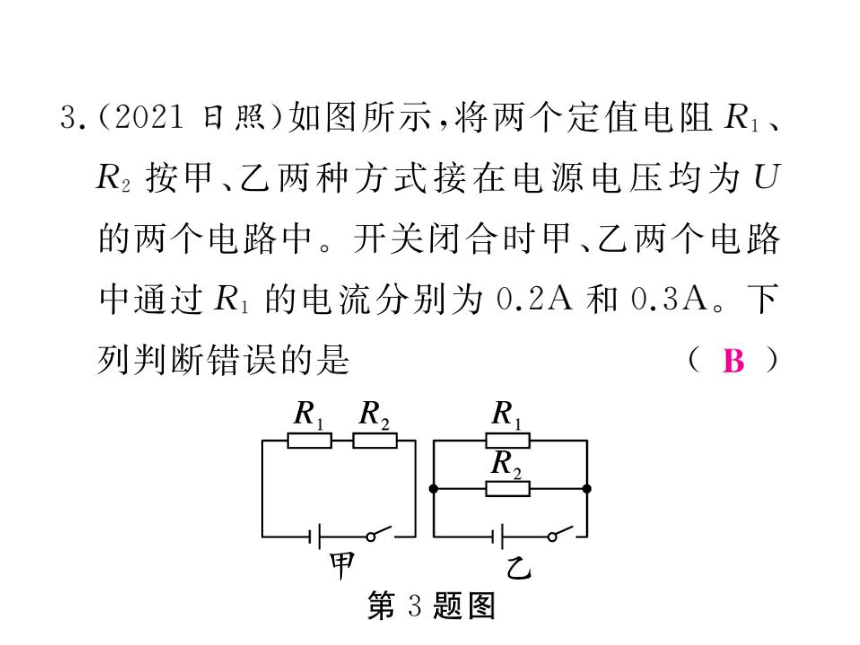

3.(2021日照)如图所示，将两个定值电阻R1、
R2按甲、乙两种方式接在电源电压均为
的两个电路中。开关闭合时甲、乙两个电路
中通过R1的电流分别为0.2A和0.3A。下
列判断错误的是

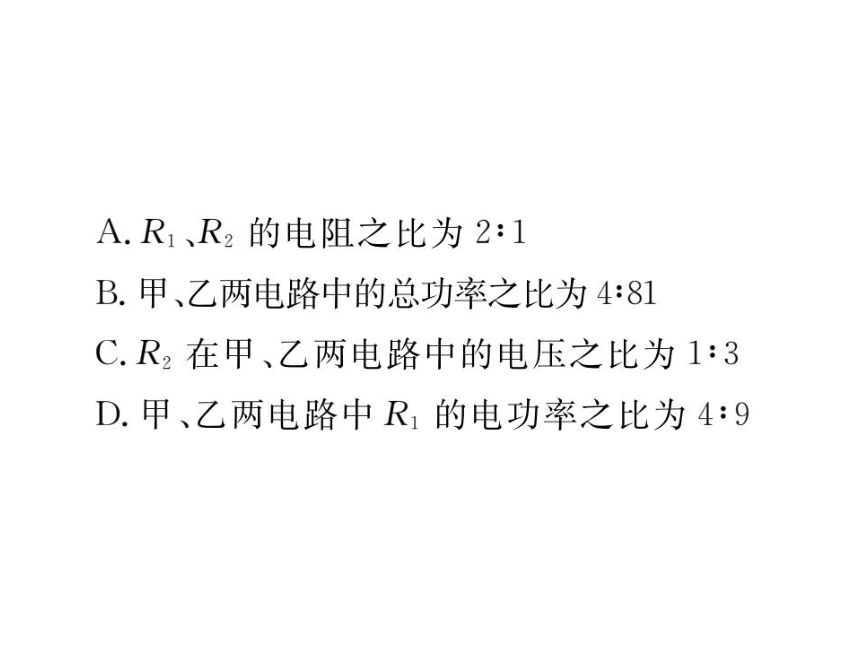

A.R1、R2的电阻之比为2：1
B.甲、乙两电路中的总功率之比为4：81
C.R2在甲、乙两电路中的电压之比为1：3
D.甲、乙两电路中R1的电功率之比为4：9
4.如图所示的电路，电源电压为12V,灯泡L1
标有“6V3W”字样。闭合开关S,滑动变阻
器的滑片P位于某一位置时，L1正常发光；
将灯泡L1换成“4V2W”的灯泡L2,滑片P
位于另一位置时，L2也正常发光。下列关于
A.电压表示数之比为4：3
B.电流表示数之比为1：1
C.L1、L2电阻之比为3：2
D.滑动变阻器消耗的功率之比为3：4
5.(2021呼伦贝尔)如图所示的电路，只闭合开
关S时，灯L1的功率为9W;断开开关S,闭
合开关S1、S2时，灯L1的功率为25W。电
源电压不变，忽略温度对灯丝电阻的影响，
则L1与L2电阻之比是
A.3:2
B.5:3
C.3:1
D.9:25
6.(2021天津)电阻R1、R2的U一I图象如图
①所示，则R1:R2=
。将R、R2接
入电源电压不变的电路中，如图②所示。当
只闭合S时，电路消耗的总功率为P;当S
和S1都闭合时，电路消耗的总功率为P2,则
P1P2=
7.(2021齐齐哈尔)如图所示的
电路中，L标有“6V3W”字
样，L2标有“3V3W”字样，闭
合开关后，两灯均发光，此时
两电压表示数之比：U2=
第7题图
;若两灯并联后接入3V电路中，则
L、L2两灯的实际电功率之比P：P2=
。
(忽略温度对灯丝电阻的影响)
8.如图所示的电路中，电源电压
保持不变，开关S闭合后，灯
泡L、L2都能正常发光，甲、乙
两只电表的示数之比为3：5，
第8题图
则L、L2的额定功率之比是
