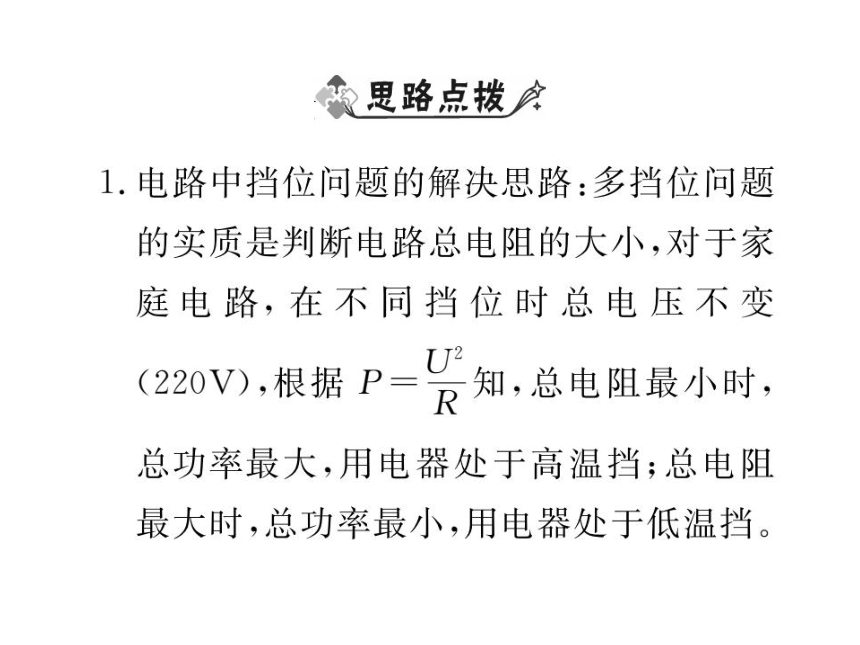

1.电路中挡位问题的解决思路：多挡位问题
的实质是判断电路总电阻的大小，对于家
庭电路，在不同挡位时总电压不变
U
(220V),根据
P=
R
知，总电阻最小时，
总功率最大，用电器处于高温挡；总电阻
最大时，总功率最小，用电器处于低温挡。

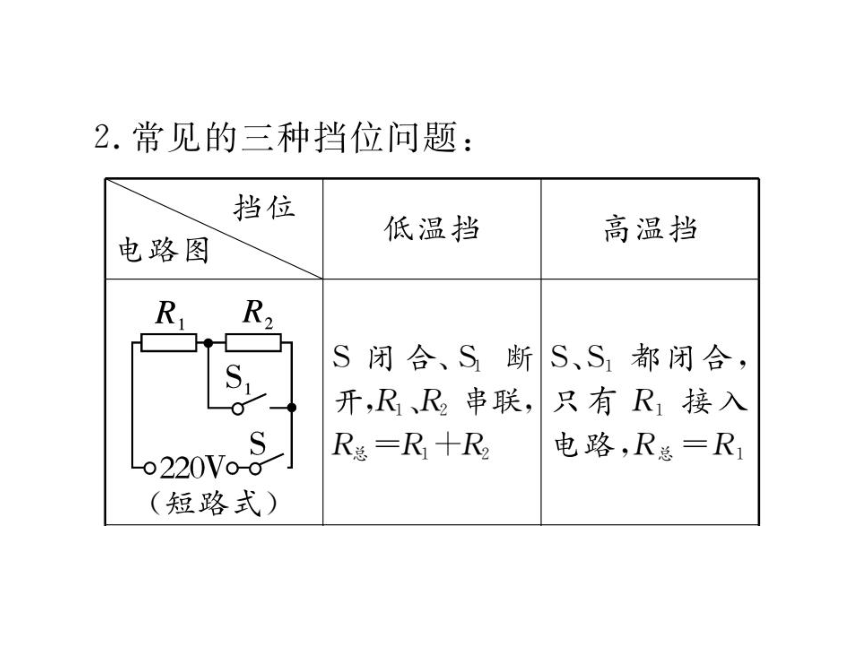

2.常见的三种档位问题：
挡位
低温挡
高温挡
电路图
S闭合、S断S、S1都闭合，
开，R、R串联，只有R1接入
o220Vo-8
R总=R十R
电路，R总=R1
(短路式)

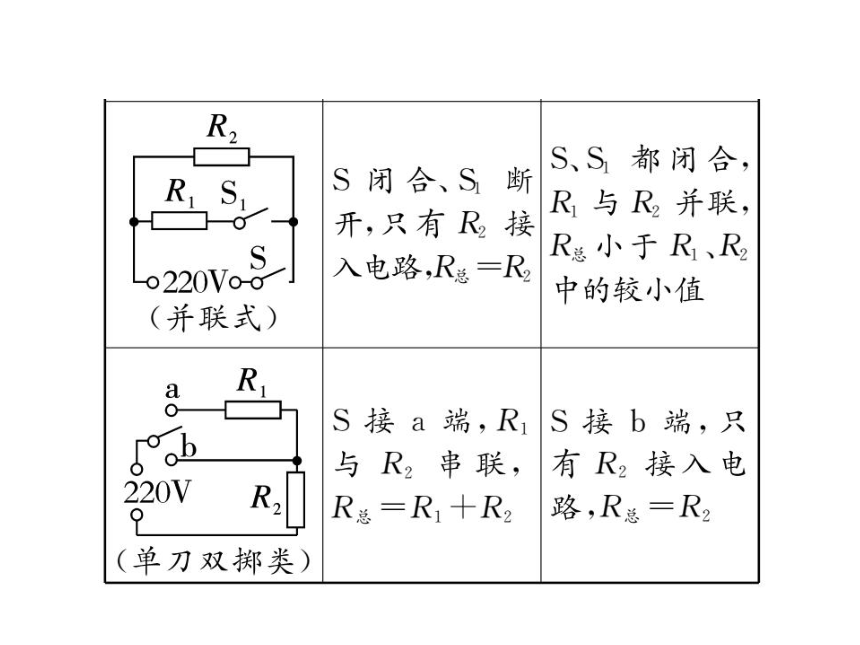

S、
S都闭合，
R
S闭合、S
断
开，只有R接
R
与R并联，
o20o
R总小于R、R
入电路，R总=R
中的较小值
(并联式)
S接a端，R1S接b端，只
与R2串联，
有R2接入电
220V
R-
R总=R1十R2
路，R总=R2
(单刀双掷类)

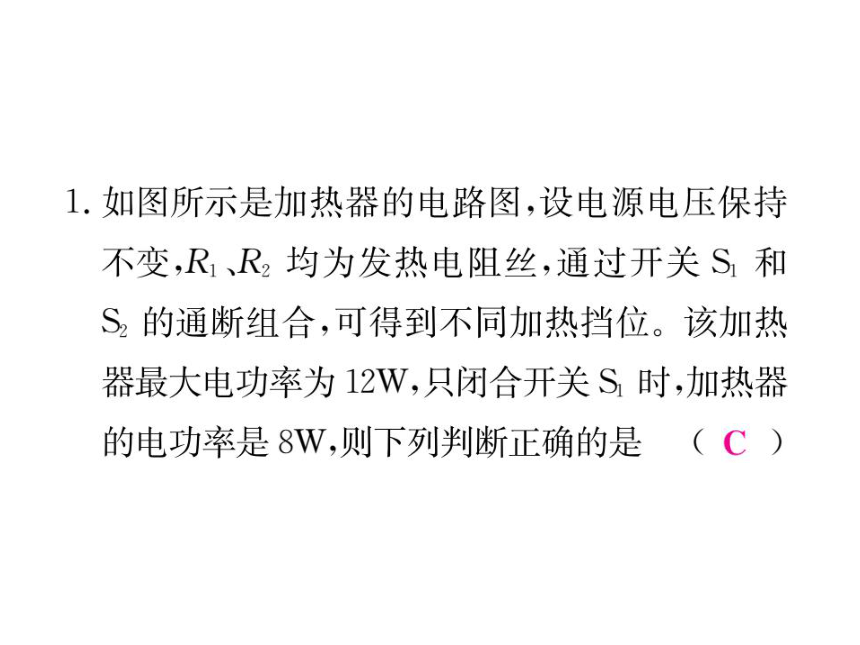

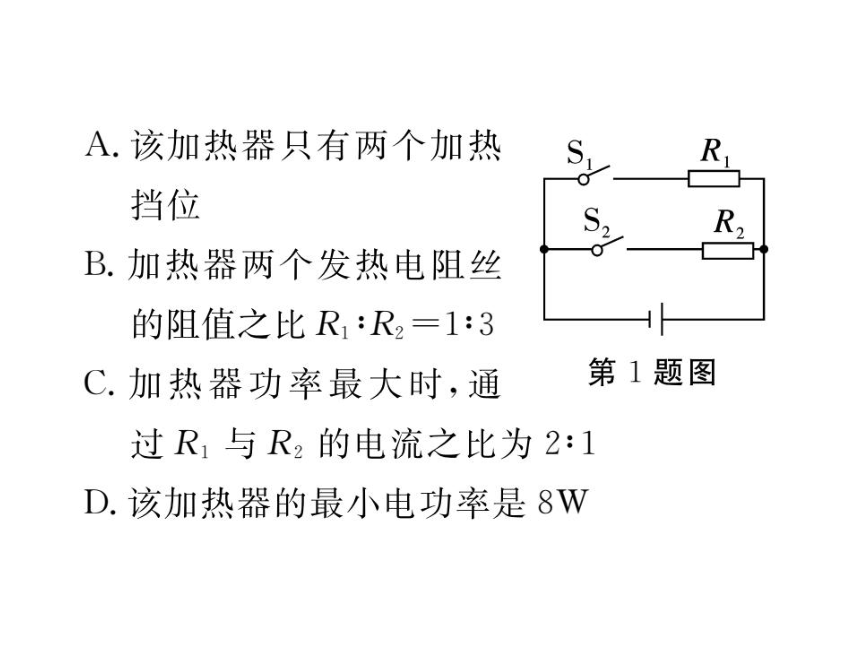

1.如图所示是加热器的电路图，设电源电压保持
不变，R1、R2均为发热电阻丝，通过开关S和
S2的通断组合，可得到不同加热挡位。该加热
器最大电功率为12W,只闭合开关S时，加热器
的电功率是8W,则下列判断正确的是
A.该加热器只有两个加热
K
挡位
B.加热器两个发热电阻丝
的阻值之比R1R2=1:3
C.加热器功率最大时，通
第1题图
过R1与R2的电流之比为2：1
D.该加热器的最小电功率是8W

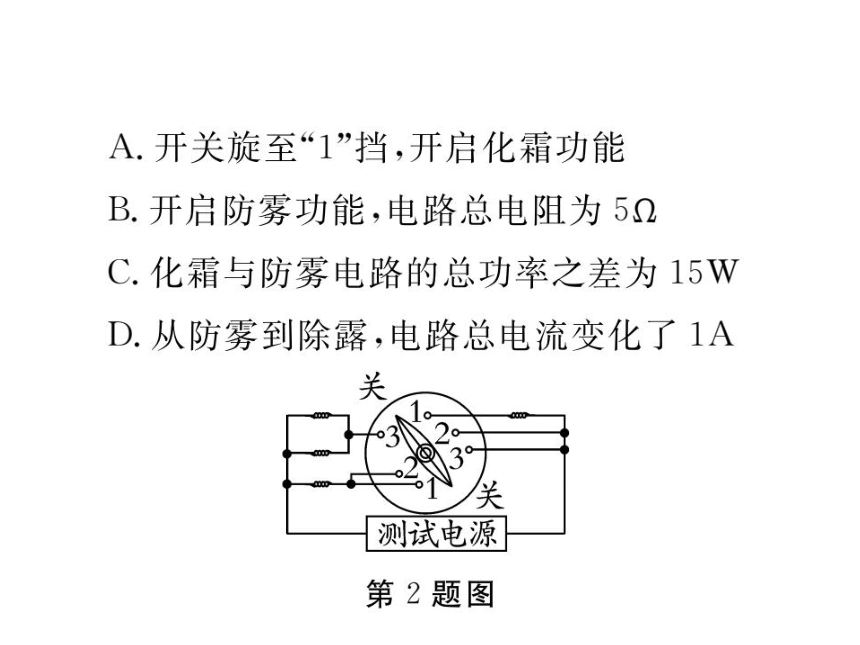

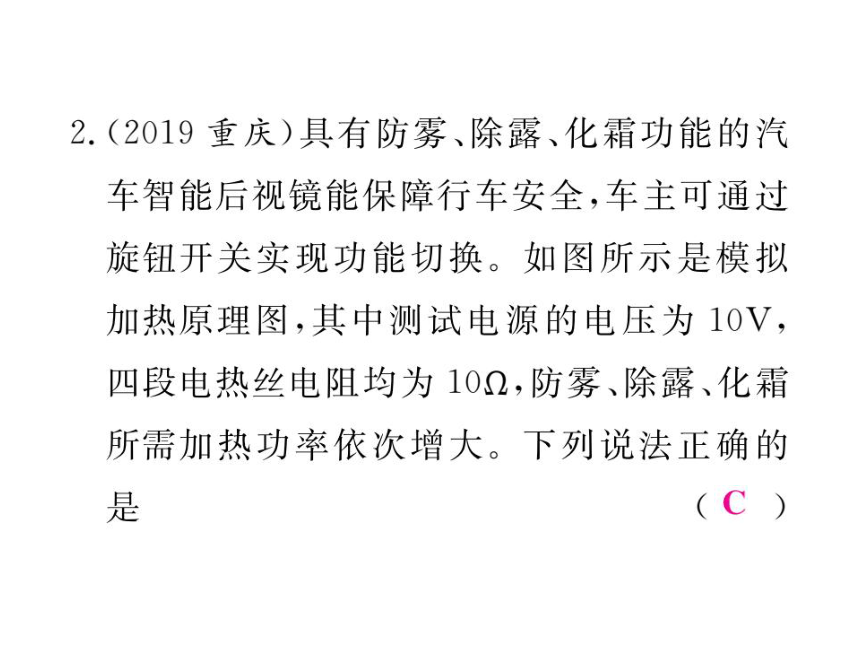

2.(2019重庆)具有防雾、除露、化霜功能的汽
车智能后视镜能保障行车安全，车主可通过
旋钮开关实现功能切换。如图所示是模拟
加热原理图，其中测试电源的电压为10V,
四段电热丝电阻均为102，防雾、除露、化霜
需加热功率依次增大。下列说法正确的
是
关
0000
关
测试电源
第2题图

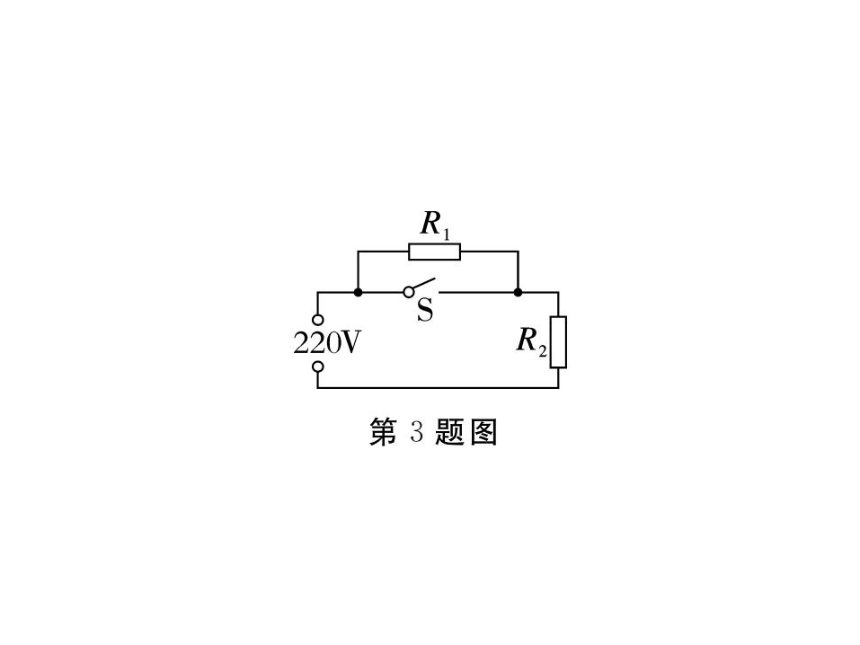

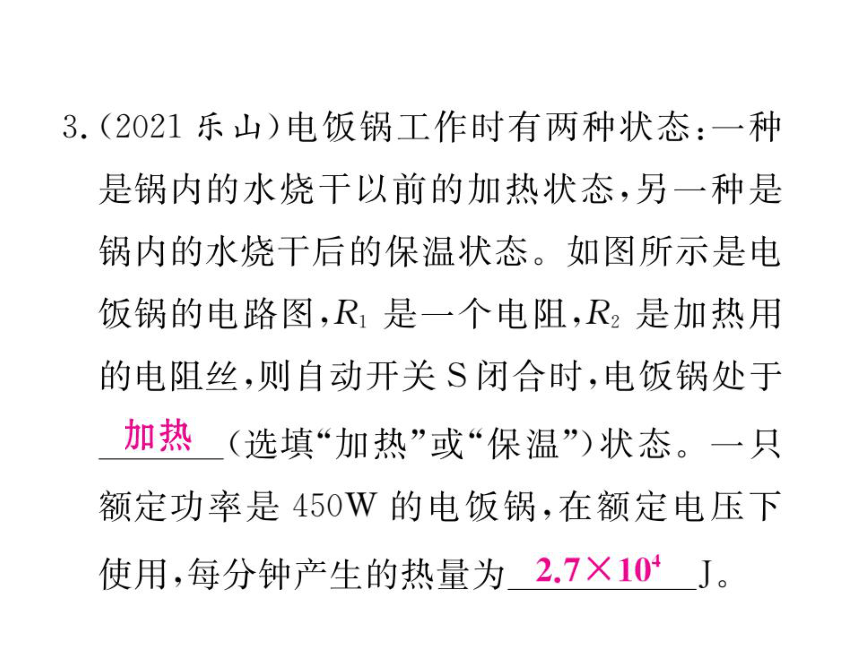

3.(2021乐山)电饭锅工作时有两种状态：一种
是锅内的水烧干以前的加热状态，另一种是
锅内的水烧干后的保温状态。如图所示是电
饭锅的电路图，R1是一个电阻，R2是加热用
的电阻丝，则自动开关S闭合时，电饭锅处于
(选填“加热”或“保温”)状态。一只
额定功率是450W的电饭锅，在额定电压下
使用，每分钟产生的热量为
J。
R
220V
R
第3题图

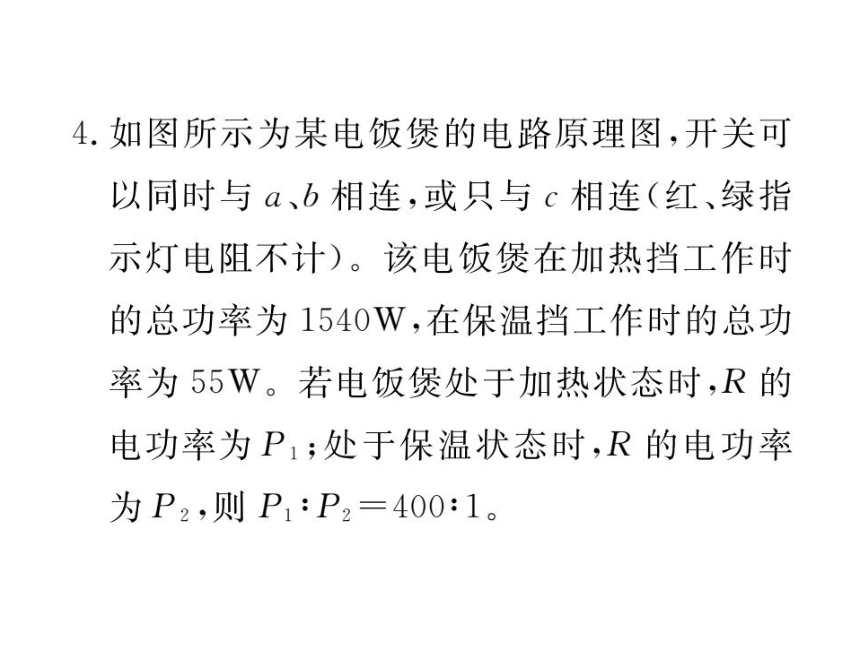

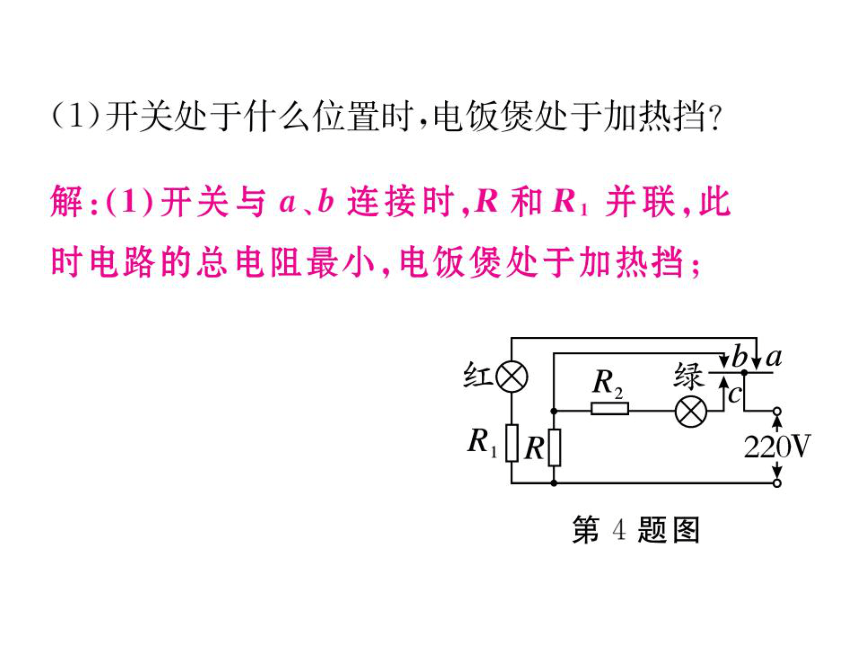

4.如图所示为某电饭煲的电路原理图，开关可
以同时与α、b相连，或只与c相连（红、绿指
示灯电阻不计)。该电饭煲在加热挡工作时
的总功率为1540W,在保温挡工作时的总功
率为55W。若电饭煲处于加热状态时，R的
电功率为P1;处于保温状态时，R的电功率
为P2,则P1:P2=400:1。
