2022-2023学年人教版物理九年级作业课件第十九章 第3节 安全用电(共31张PPT)

(共31张PPT)

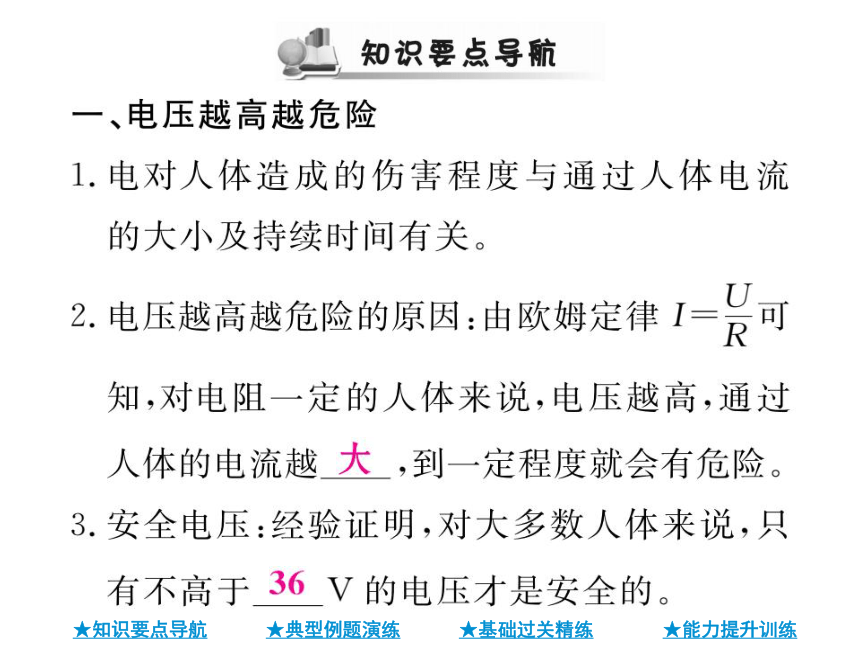

一、电压越高越危险
1.电对人体造成的伤害程度与通过人体电流
的大小及持续时间有关。
2.电压越高越危险的原因：由欧姆定律I=R可
知，对电阻一定的人体来说，电压越高，通过
人体的电流越
,到一定程度就会有危险。
3.安全电压：经验证明，对大多数人体来说，只
有不高于V的电压才是安全的。

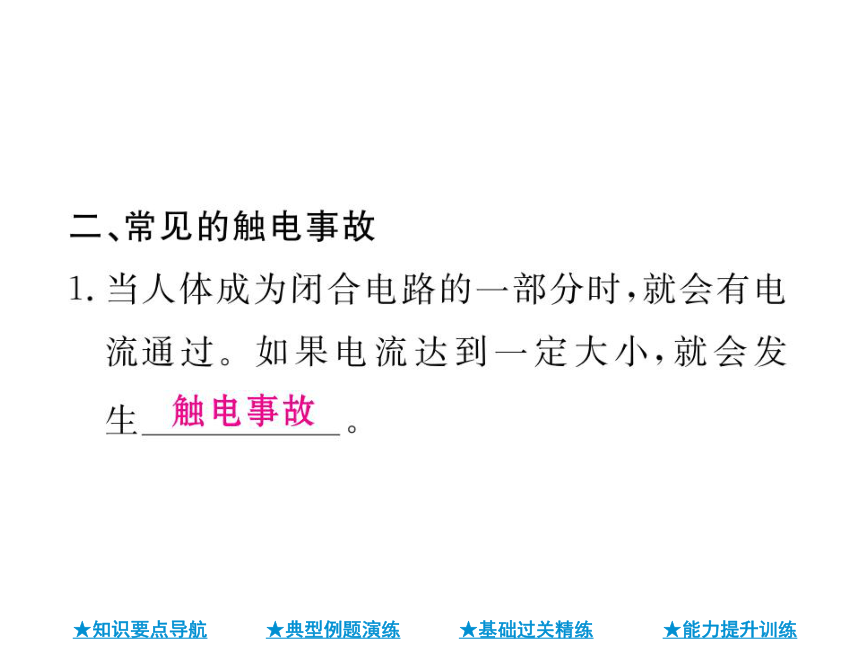

二、常见的触电事故
1.当人体成为闭合电路的一部分时，就会有电
流通过。如果电流达到一定大小，就会发
生

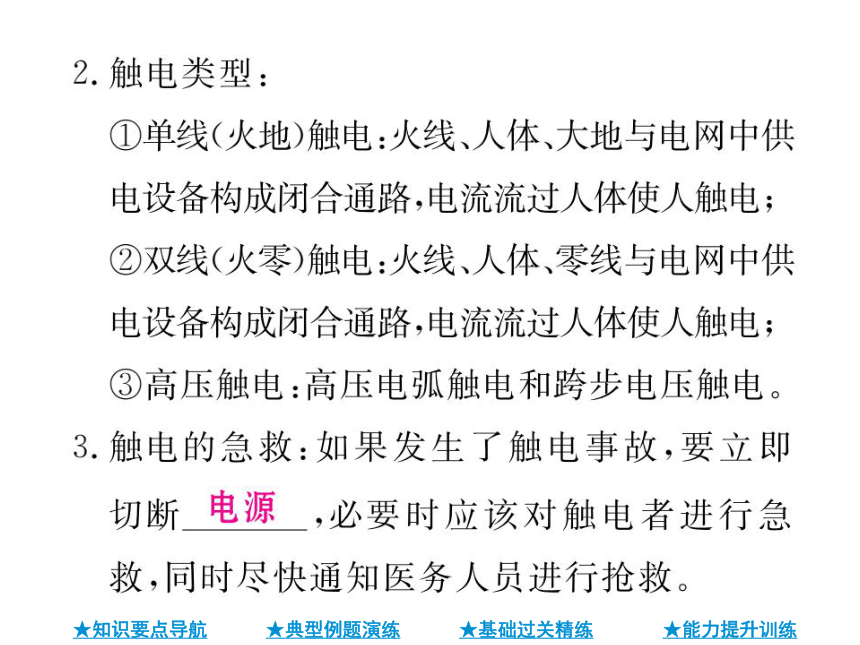

2.触电类型：
①单线（火地）触电：火线、人体、大地与电网中供
电设备构成闭合通路，电流流过人体使人触电；
②双线（火零）触电：火线、人体、零线与电网中供
电设备构成闭合通路，电流流过人体使人触电；
③高压触电：高压电弧触电和跨步电压触电。
3.触电的急救：如果发生了触电事故，要立即
切断
,必要时应该对触电者进行急
救，同时尽快通知医务人员进行抢救。
三、安全用电原则
1.不接触
带电体，不靠近
带电体。
2.更换灯泡、搬动电器前应
电源开关。
3.不弄湿用电器，不损坏绝缘层。

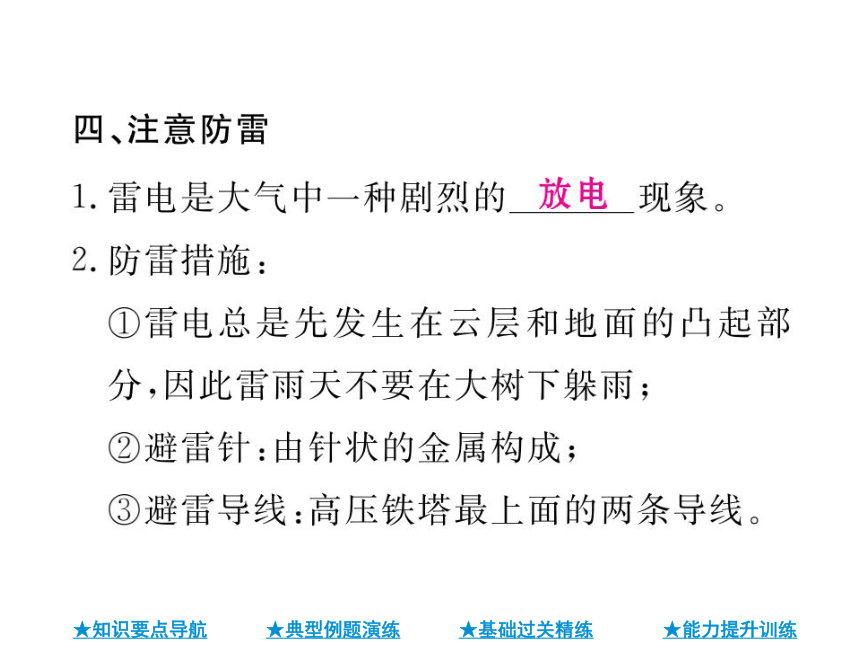

四、注意防雷
1.雷电是大气中一种剧烈的
现象。
2.防雷措施：
①雷电总是先发生在云层和地面的凸起部
分，因此雷雨天不要在大树下躲雨；
②避雷针：由针状的金属构成；
③避雷导线：高压铁塔最上面的两条导线。
火线
零线

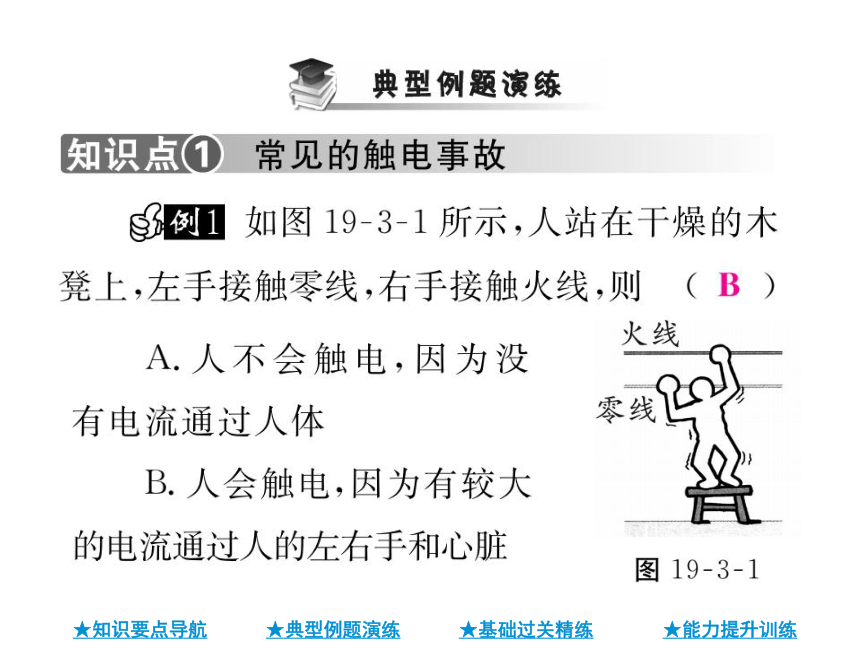

图19-3-1

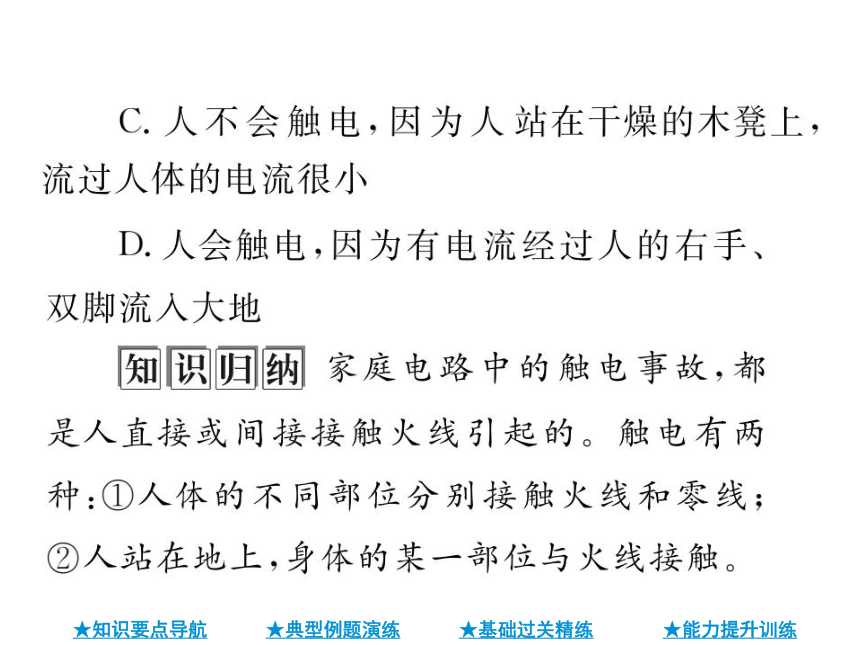

知识归纳
家庭电路中的触电事故，都
是人直接或间接接触火线引起的。触电有两
种：①人体的不同部位分别接触火线和零线；
②人站在地上，身体的某一部位与火线接触。

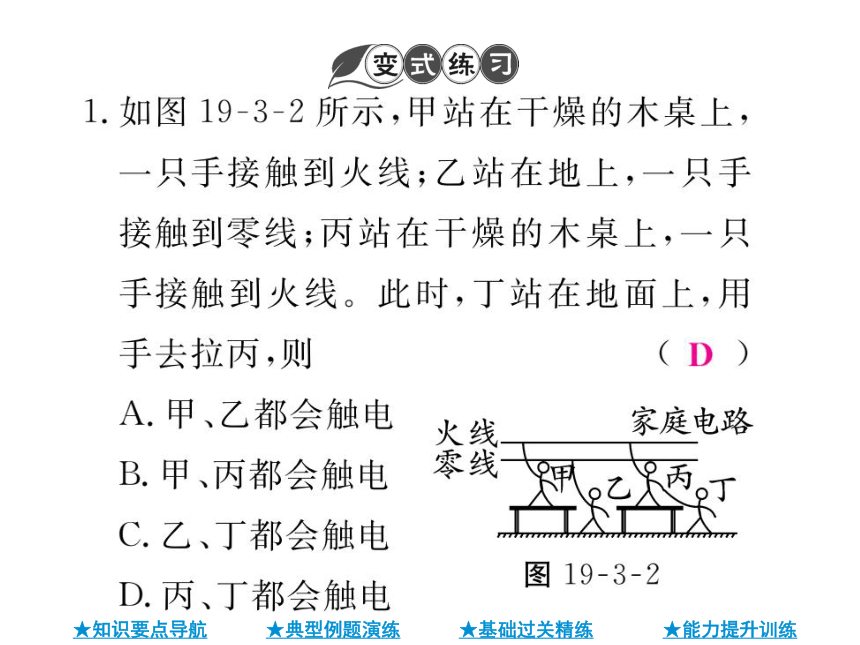

1.如图19-3-2所示，甲站在干燥的木桌上，
一只手接触到火线；乙站在地上，一只手
接触到零线；丙站在干燥的木桌上，一只
手接触到火线。此时，丁站在地面上，用
手去拉丙，则
A.甲、乙都会触电
火线
家庭电路
B.甲、丙都会触电
零线
C.乙、丁都会触电
图19-3-2
D.丙、丁都会触电

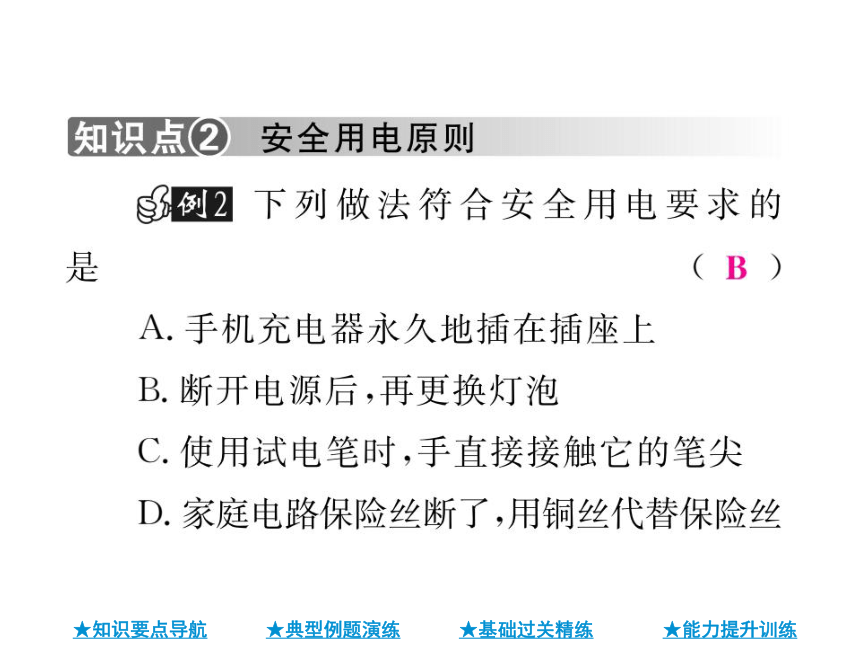

知识点②
安全用电原则
例2下列做法符合安全用电要求的
是
A.手机充电器永久地插在插座上
B.断开电源后，再更换灯泡
C.使用试电笔时，手直接接触它的笔尖
D.家庭电路保险丝断了，用铜丝代替保险丝
A.遇到雷雨天，不要到大树下面避雨，在
野外时，要尽量降低身高
B.遇到雷雨天，要关闭门窗并远离门窗
C.高压输电铁塔最上面的两条导线是用
来输送电能的
D.雷电是大气中一种剧烈的放电现象，高
大建筑上的避雷针可避免雷电造成危害
