2022-2023学年人教版物理九年级作业课件第十六章 专题训练三 电路故障分析(共16张PPT)

(共16张PPT)

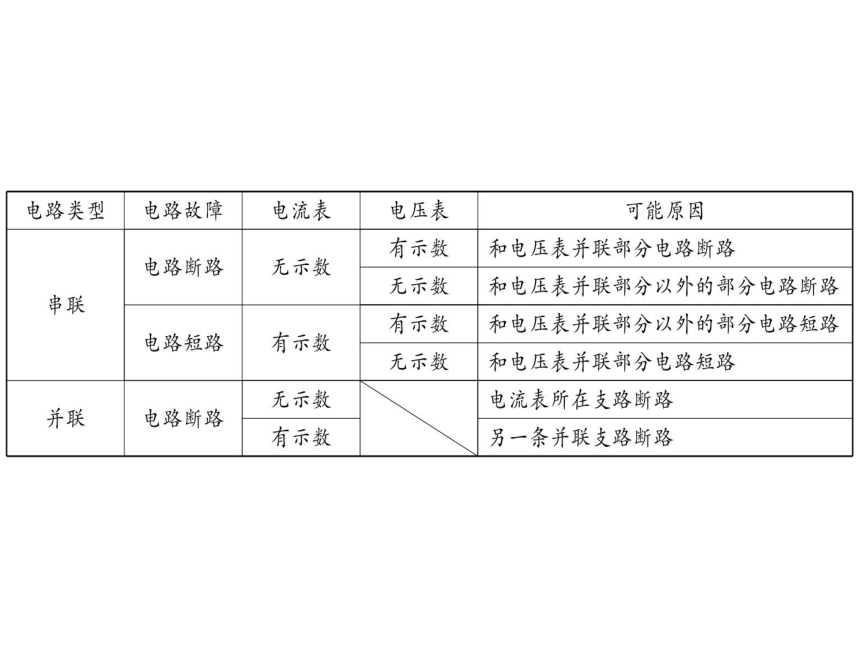

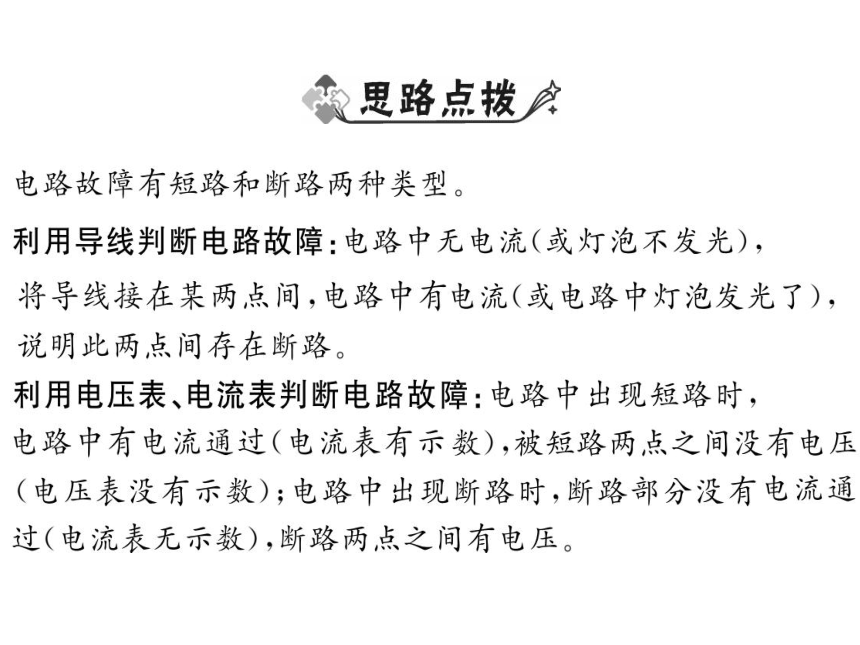

电路类型
电路故障
电流表
电压表
可能原因
有示数
和电压表并联部分电路断路
电路断路
无示数
无示数
和电压表并联部分以外的部分电路断路
串联
有示数
和电压表并联部分以外的部分电路短路
电路短路
有示数
无示数
和电压表并联部分电路短路
无示数
电流表所在支路断路
并联
电路断路
有示数
另一条并联支路断路

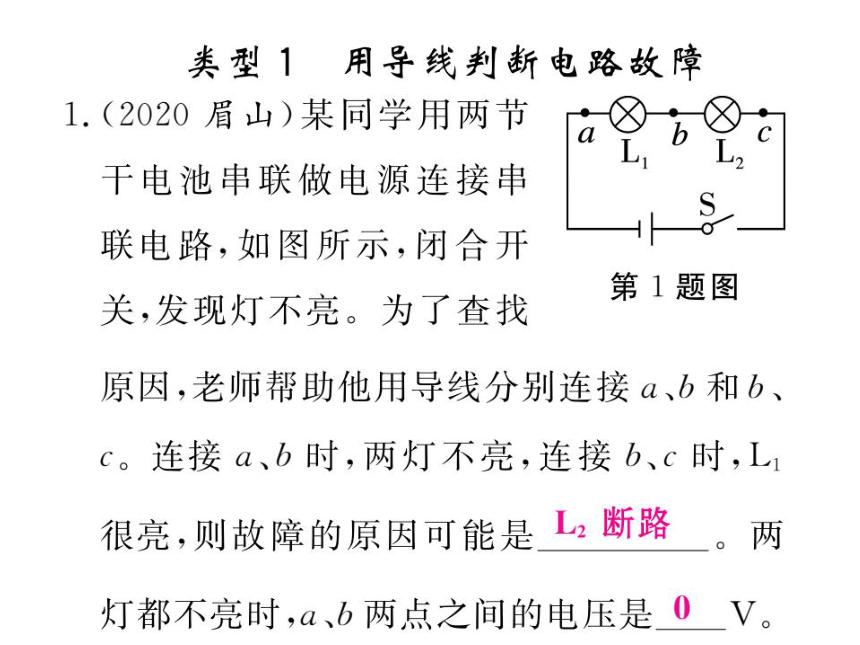

1.(2020眉山)某同学用两节
干电池串联做电源连接串
联电路，如图所示，闭合开
第1题图
关，发现灯不亮。为了查找
原因，老师帮助他用导线分别连接α、b和b、
c。连接a、b时，两灯不亮，连接b、c时，L1
很亮，则故障的原因可能是
两
灯都不亮时，α、b两点之间的电压是
V。

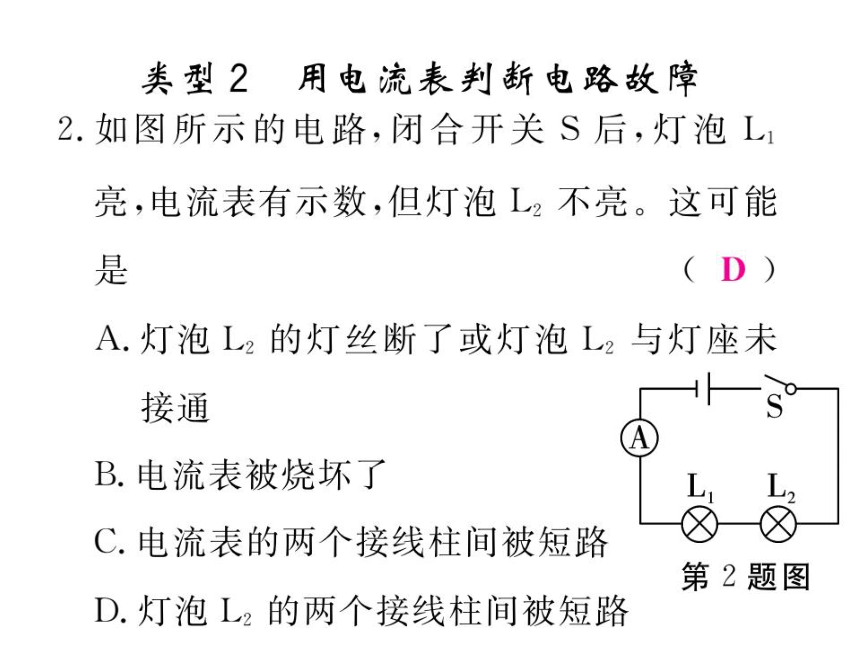

2.如图所示的电路，闭合开关S后，灯泡L1
亮，电流表有示数，但灯泡L2不亮。这可能
是
(
)
A.灯泡L2的灯丝断了或灯泡L2与灯座未
接通
B.电流表被烧坏了
C.电流表的两个接线柱间被短路
D.灯泡L2的两个接线柱间被短路

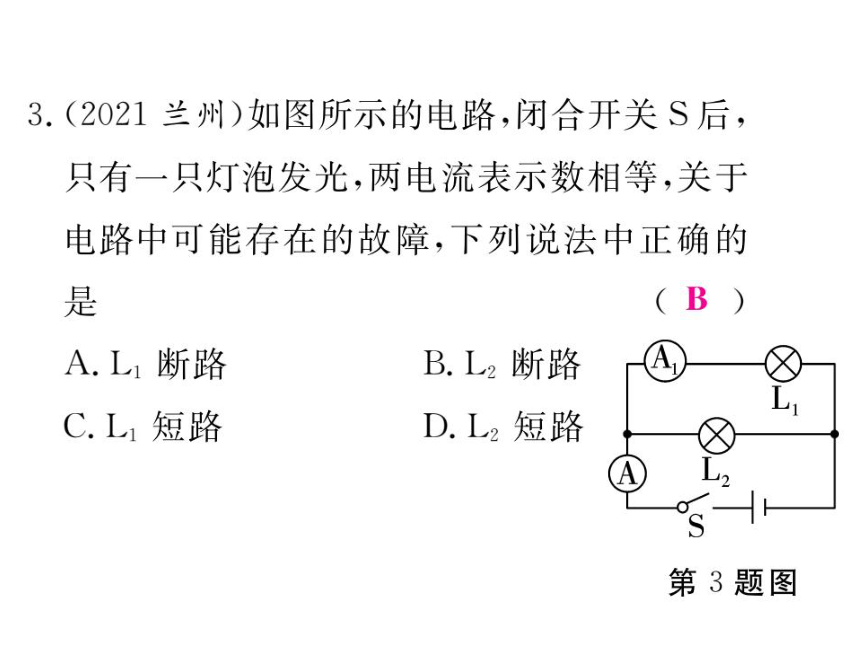

3.(2021兰州)如图所示的电路，闭合开关S后
只有一只灯泡发光，两电流表示数相等，关于
电路中可能存在的故障，下列说法中正确的
是
A.L1断路
B.L2断路
C.L1短路
D.L2短路
A
A
第3题图

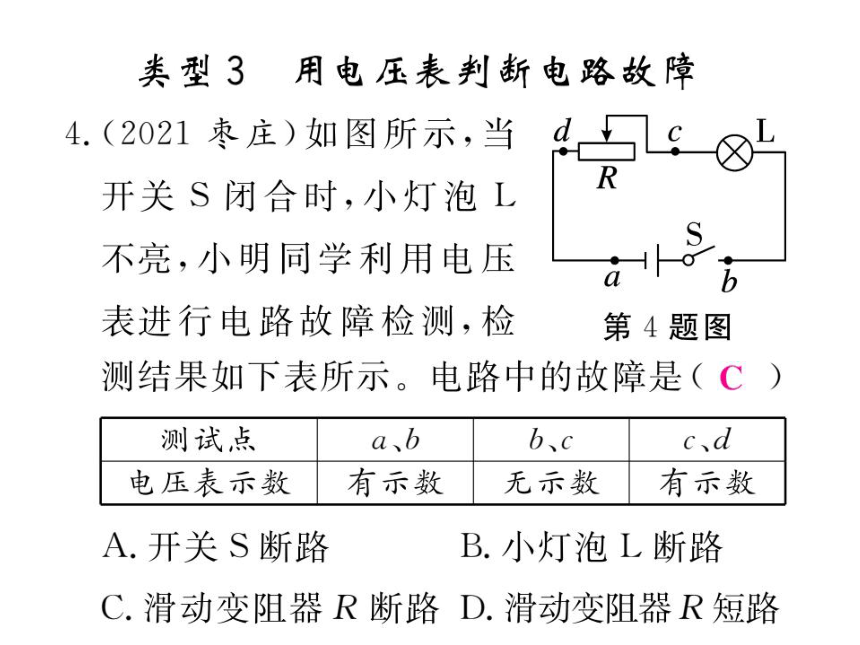

4.(2021枣庄)如图所示，当
d
开关S闭合时，小灯泡L
S
不亮，小明同学利用电压
表进行电路故障检测，检
第4题图
测结果如下表所示。电路中的故障是(
测试点
a、b
b、c
c、d
电压表示数
有示数
无示数
有示数
A.开关S断路
B.小灯泡L断路
C.滑动变阻器R断路D.滑动变阻器R短路
5.在探究串联电路电压特点的实验中，小红按图
示正确连接好电路，闭合开关后发现两电压表
指针偏转角度相同。为寻找电路故障，小红用
一根检测导线分别并联在灯L1、L2的两端，发
现两电压表指针所指位置没有任何变化。由
此可以推断
A.L1一定短路
B.L2一定断路
C.L1短路，同时L2断路
D.检测导线一定断路
第5题图
类型4
用电流表和电压表判断电路故障
6.(2021内江)如图所示电路，闭合开关S后，
发现灯泡L1、L2均不亮，电流表示数为零，
电压表示数等于电源电压，则该电路中的故
障是
A
L
1
第6题图
R
R2
A
第7题图
7.(2021安徽)如图所示，R1和R2均为定值电
阻，闭合开关S,电流表指针明显偏转，电压
表几乎无示数，若只有R或R2一处发生了
故障，则下列判断正确的是
