2022-2023学年人教版物理九年级作业课件第十六章 第十六章 《电压 电阻》单元小结与复习(共40张PPT)

(共40张PPT)

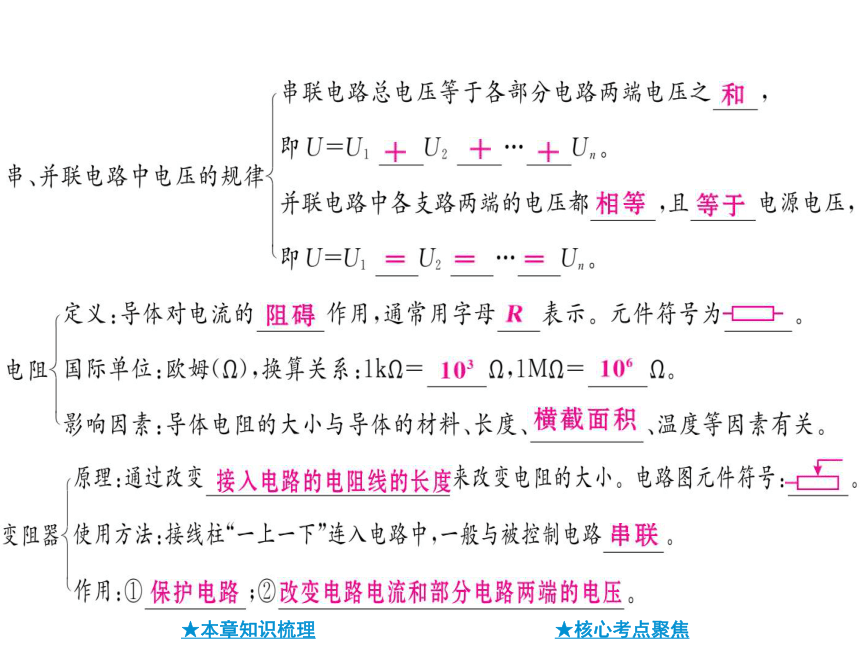

串联电路总电压等于各部分电路两端电压之
即U=U1
U2…Um。
串、并联电路中电压的规律
并联电路中各支路两端的电压都
,且
电源电压，
即U=U1
U。
定义：导体对电流的
作用，通常用字母
表示。元件符号为
电阻国际单位：欧姆(D),换算关系：1k2=
2,1M2=
2。
影响因素：导体电阻的大小与导体的材料、长度、
、温度等因素有关。

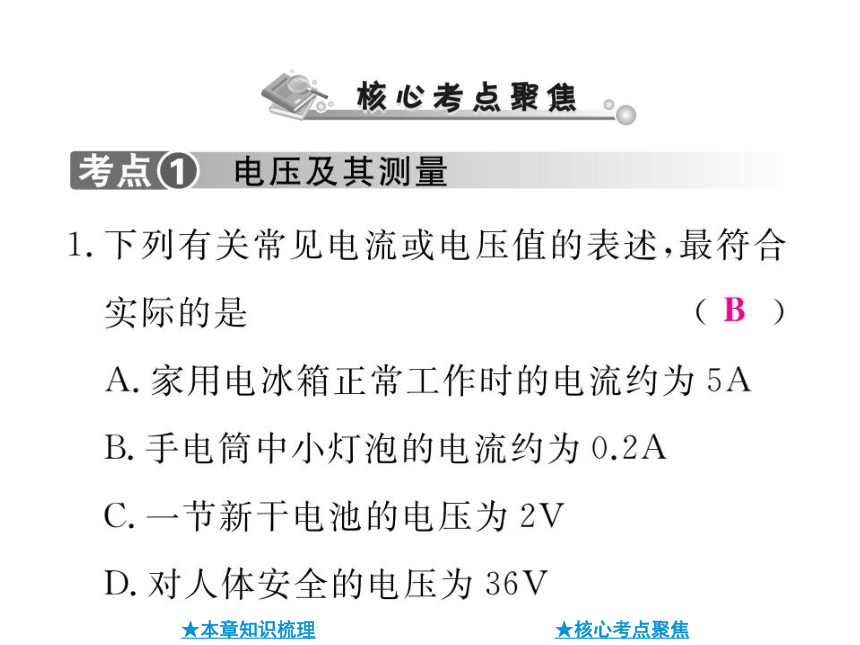

考点①电压及其测量
1.下列有关常见电流或电压值的表述，最符合
实际的是
(
A.家用电冰箱正常工作时的电流约为5A
B.手电筒中小灯泡的电流约为0.2A
C.一节新干电池的电压为2V
D.对人体安全的电压为36V
2.下面四幅电路图中，仪表使用正确的是(
A
B

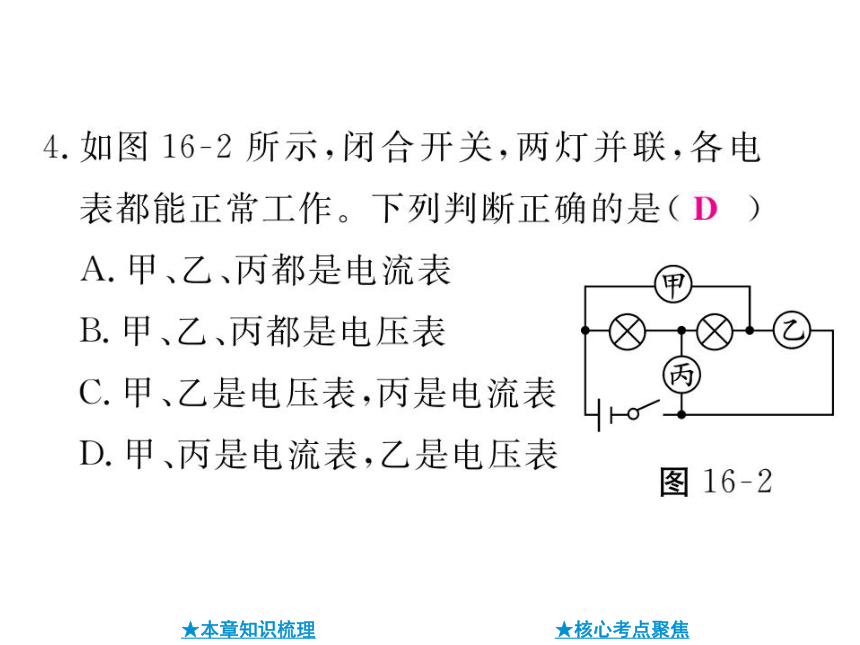

4.如图16-2所示，闭合开关，两灯并联，各电
表都能正常工作。下列判断正确的是(
A.甲、乙、丙都是电流表
B.甲、乙、丙都是电压表
C.甲、乙是电压表，丙是电流表
D.甲、丙是电流表，乙是电压表
甲
丙
图16-2

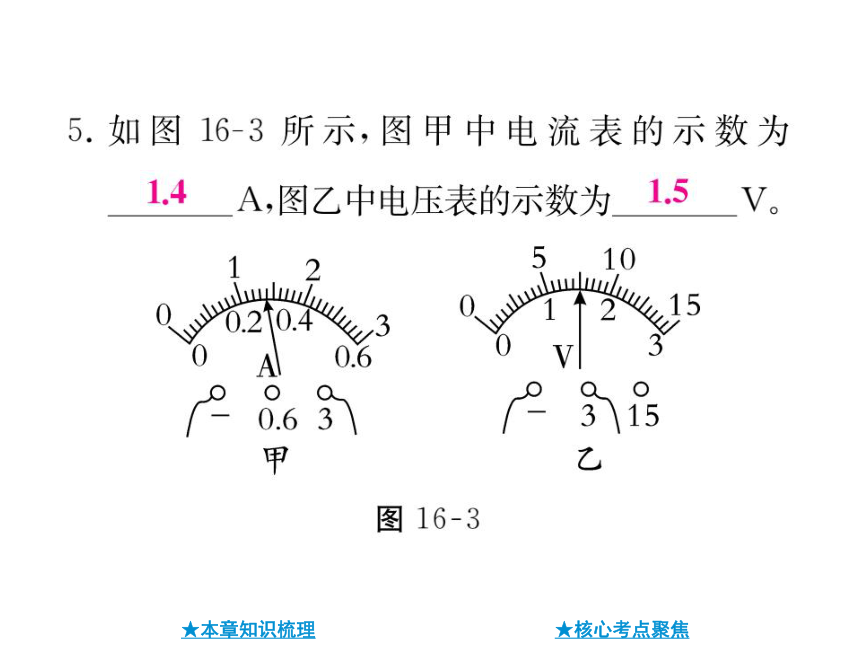

5.如图16-3所示，图甲中电流表的示数为
A,图乙中电压表的示数为
V。
5
2
10
0.2T0.4
A
3
15
甲
乙
图16-3
6.如图16-4所示，酸甜
多汁的水果提供的电
力足以点亮一排发光
图16-4
二极管，在此电路中水果扮演的角色是
,它为发光二极管提供了
使自由电荷在电路中定向运动起来。
考点②
串、并联电路中电压的规律

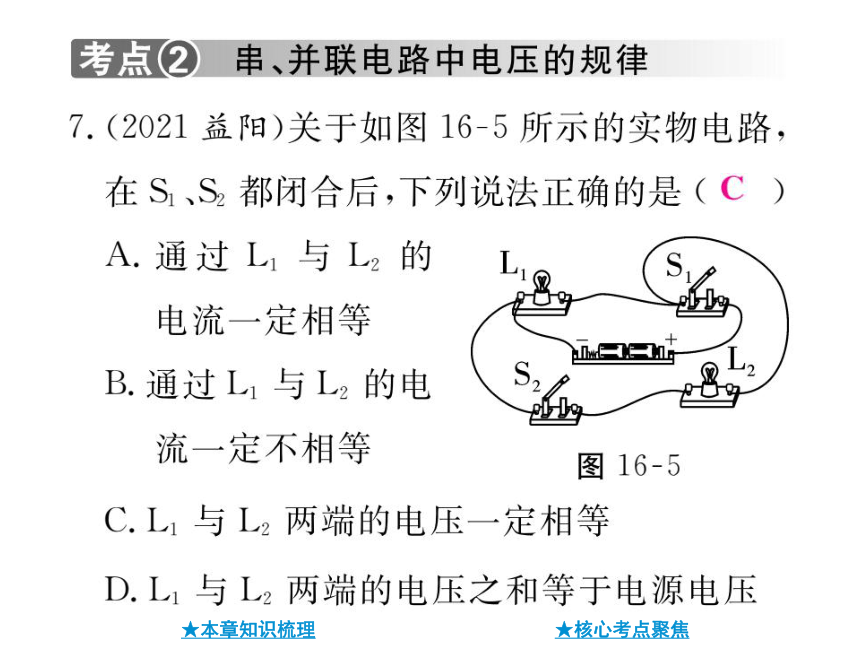

7.(2021益阳)关于如图16-5所示的实物电路，
在S、S2都闭合后，下列说法正确的是(
A.通过L1与L2的
电流一定相等
B.通过L1与L2的电
流一定不相等
图16-5
C.L1与L2两端的电压一定相等
D.L1与L2两端的电压之和等于电源电压

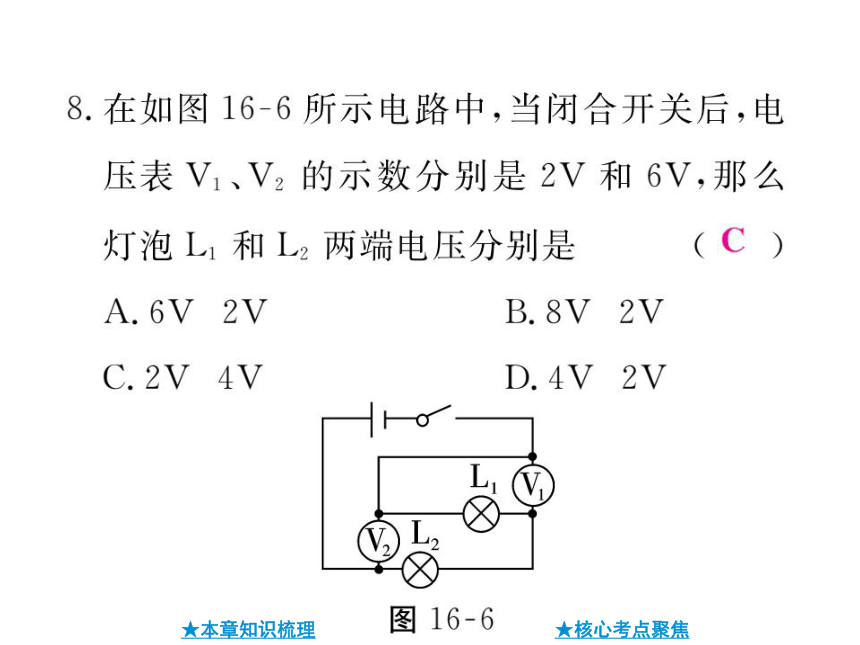

8.在如图16-6所示电路中，当闭合开关后，电
压表V1、V2的示数分别是2V和6V,那么
灯泡L1和L2两端电压分别是
(
)
A.6V 2V
B.8V 2V
C.2V 4V
D.4V 2V
0.
↑I/A
0.4
0.2
U/V
1
2
3
10.如图16-8所示是小宝同
学做探究实验时的电路
图，电路中的两只相同的
电压表选用了不同的量
图16-8
程，测量时，两只电压表的指针恰好指在同
一位置处，电压表V1和V 的示数之比是
,选择0~15V量程的电压表是
10
uwluwJ
2
15
A
风B
V
3
D
3
15
10
E
5
甲
丙
