2022-2023学年人教版物理九年级作业课件第十七章 《欧姆定律》单元小结与复习(共56张PPT)

(共56张PPT)

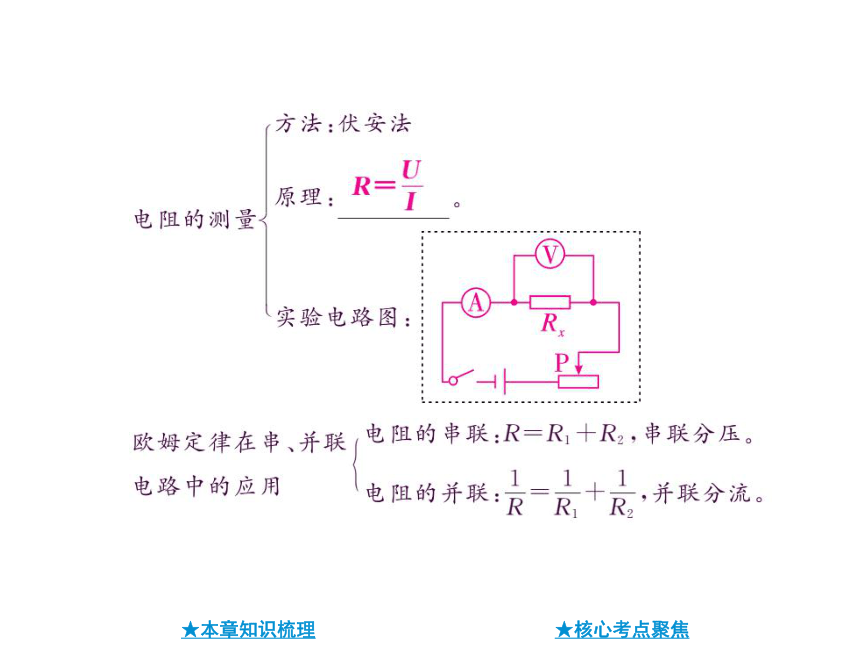

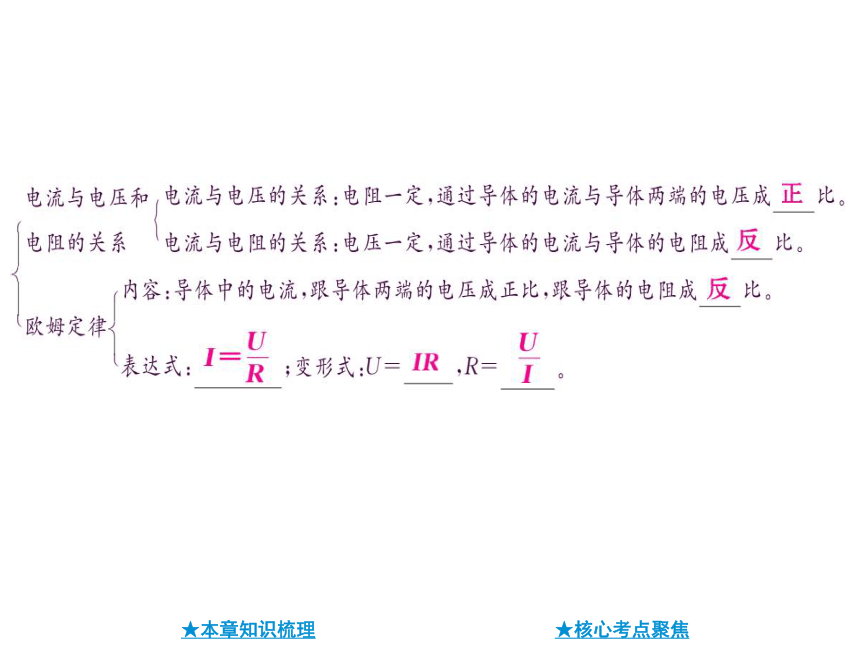

方法：伏安法
原理：
0
电阻的测量
实验电路图：
欧姆定律在串、并联电阻的串联：R=R十R2,串联分压。
电路中的应用
1
电阻的并联：
R
+
,并联分流。

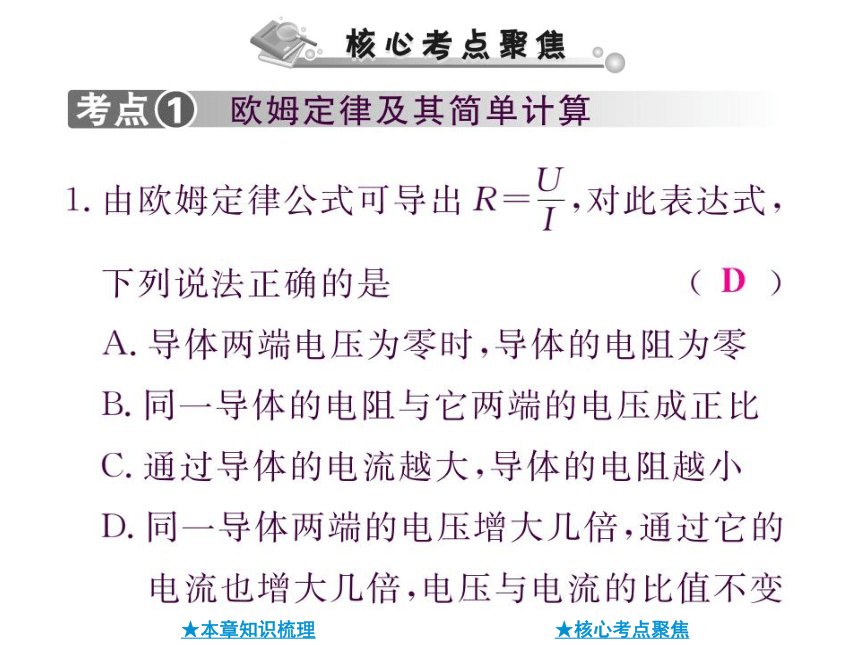

考点（①
欧姆定律及其简单计算
1.由欧姆定律公式可导出=号，对此表达式，
下列说法正确的是
A.导体两端电压为零时，导体的电阻为零
B.同一导体的电阻与它两端的电压成正比
C.通过导体的电流越大，导体的电阻越小
D.同一导体两端的电压增大几倍，通过它的
电流也增大几倍，电压与电流的比值不变

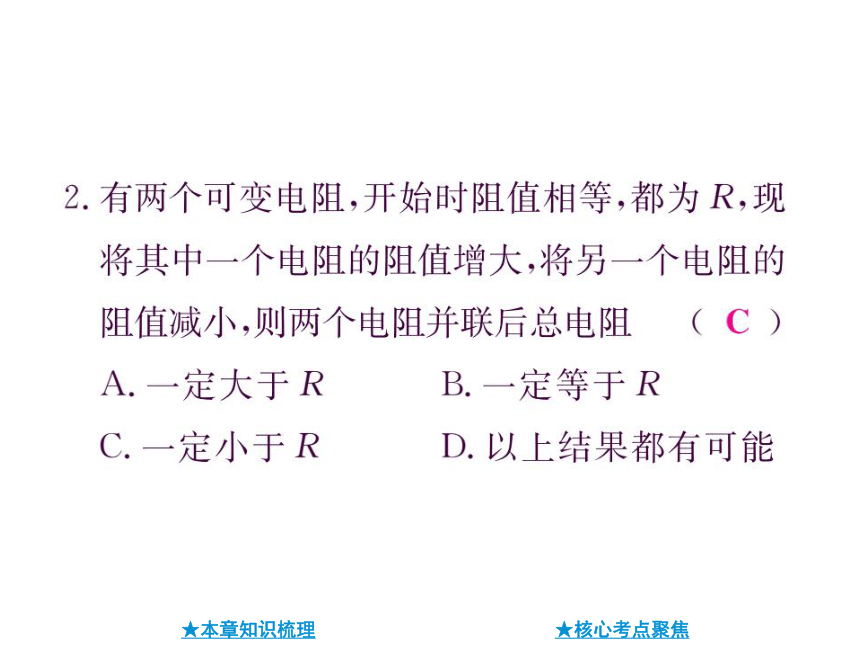

2.有两个可变电阻，开始时阻值相等，都为R,现
将其中一个电阻的阻值增大，将另一个电阻的
阻值减小，则两个电阻并联后总电阻
A.一定大于R
B.一定等于R
C.一定小于R
D.以上结果有可能

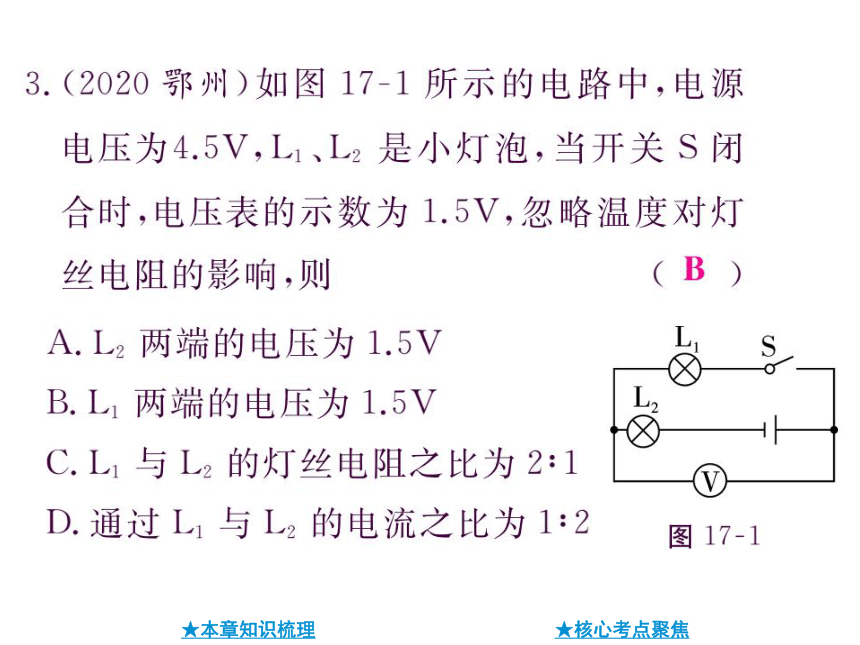

3.(2020鄂州)如图17-1所示的电路中，电源
电压为4.5V,L1、L2是小灯泡，当开关S闭
合时，电压表的示数为1.5V,忽略温度对灯
丝电阻的影响，则
V
图17-1

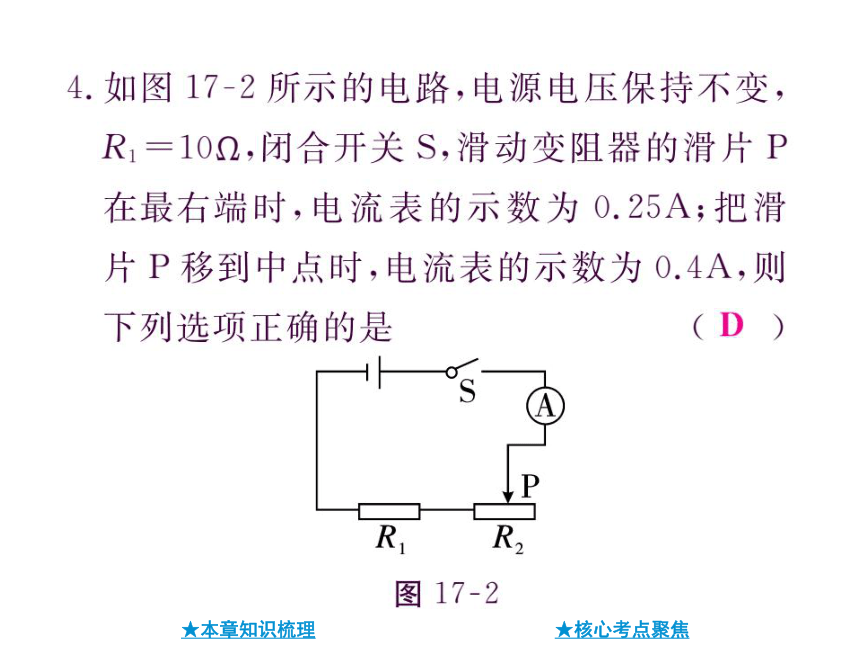

4.如图17-2所示的电路，电源电压保持不变，
R1=102,闭合开关S,滑动变阻器的滑片P
在最右端时，电流表的示数为0.25A;把滑
片P移到中点时，电流表的示数为0.4A,则
下列选项正确的是
R
R2
图
17-2

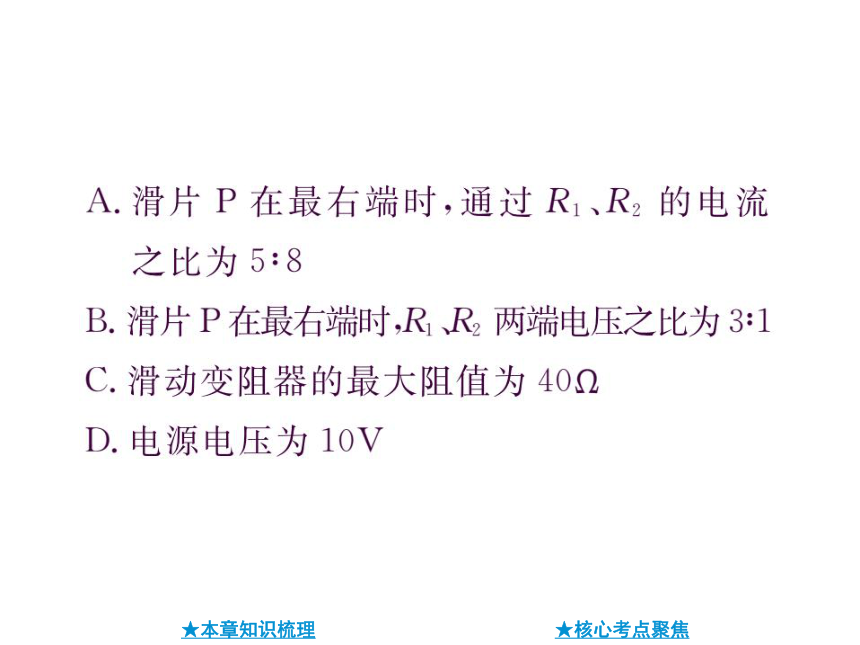

A.滑片P在最右端时，通过R1、R2的电流
之比为5：8
B.滑片P在最右端时，R1R2两端电压之比为3：1
C.滑动变阻器的最大阻值为40Ω
D.电源电压为10V

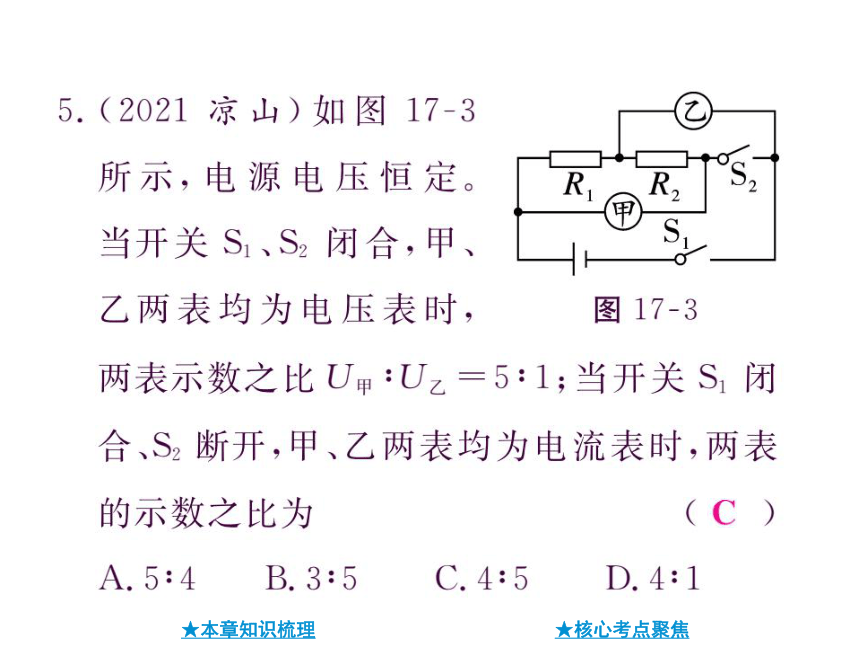

5.(2021凉山)如图17-3
所示，电源电压恒定。
当开关S1、S2闭合，甲、
乙两表均为电压表时，
图17-3
两表示数之比U甲：U乙=5：1；当开关S,闭
合、S2断开，甲、乙两表均为电流表时，两表
的示数之比为
(
A.5:4
B.3:5
C.4:5
D.4:1

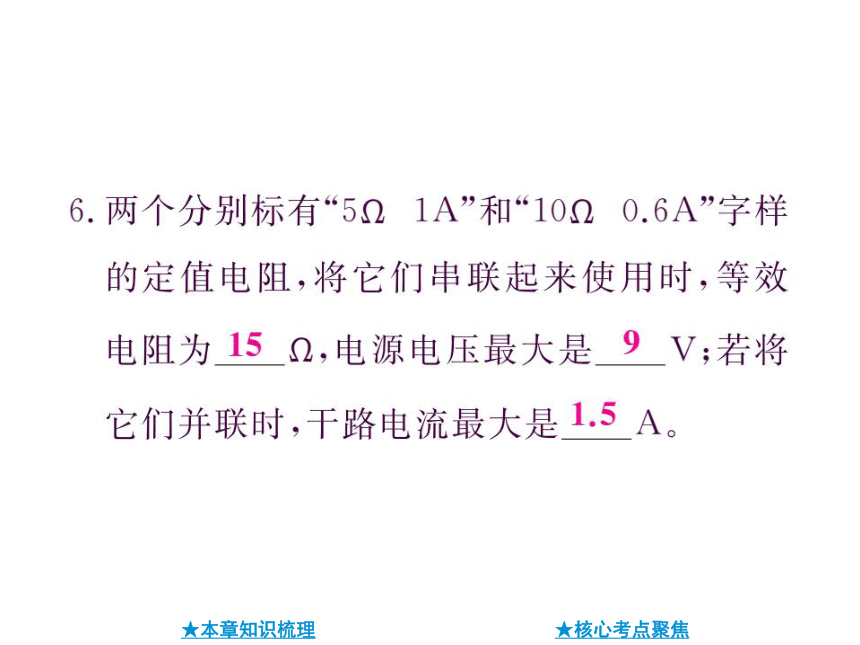

6.两个分别标有“52
1A”和“1020.6A”字样
的定值电阻，将它们串联起来使用时，等效
电阻为
2,电源电压最大是
V;若将
它们并联时，干路电流最大是
A。
7.如图17-4甲所示的电路中，电源电压为9V
保持不变，G为灵敏电流计，其内电阻为Rc
保持不变；R为热敏电阻，其电阻与温度的关
系如图17-4乙所示。闭合开关，当热敏电阻
所在的环境温度等于20℃时，电流计的示数
是2mA,则灵敏电流计的阻值是
当灵敏电流计的示数是9mA时，它所在的环
境温度是
↑R/k2
4
R
G
321
0
40
80120160t/℃
甲
乙
图17-4
