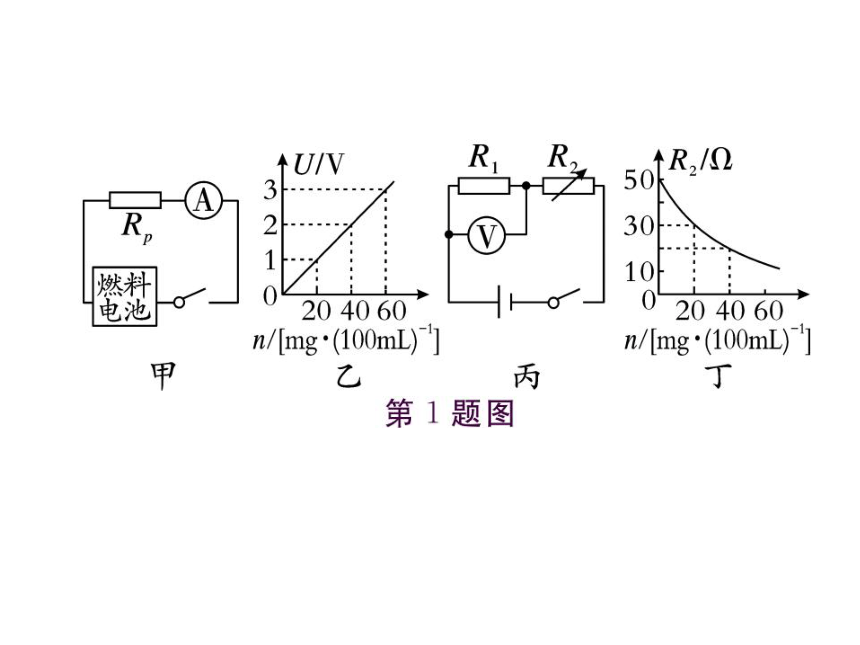

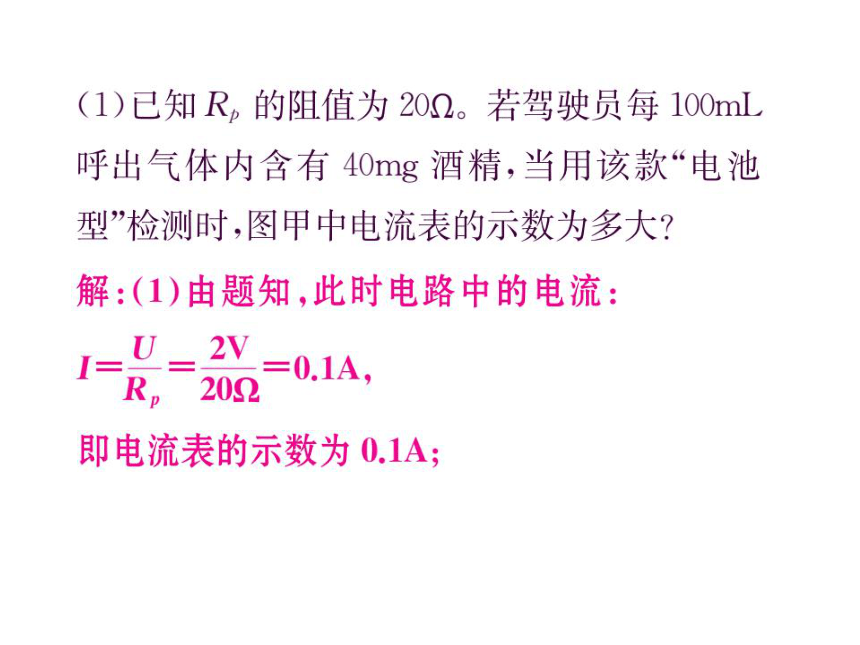

1.(2021日照)某款燃料电池型酒精测试仪（简
称“电池型”)工作电路如图甲所示，燃料电
池两端的电压与进入电池的酒精浓度关系

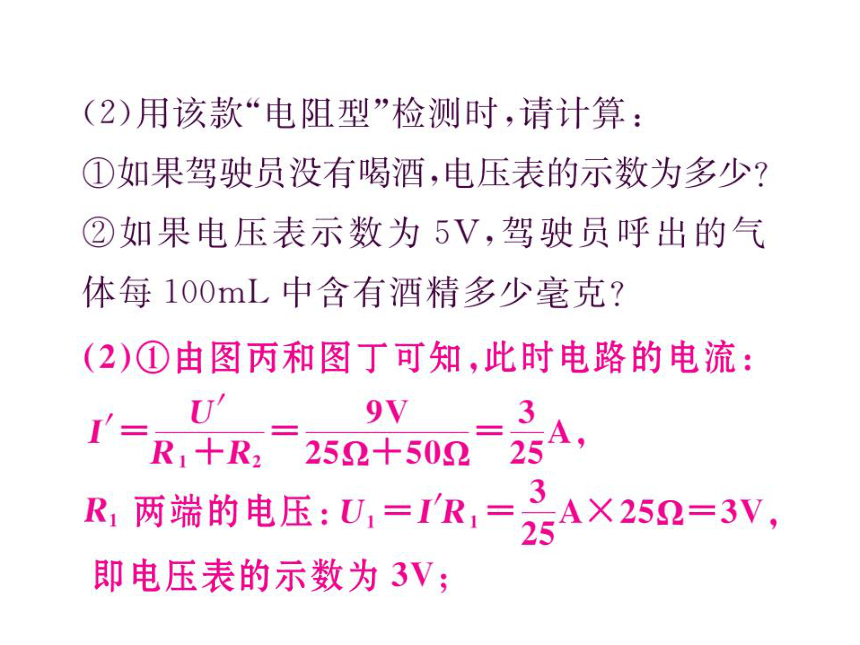

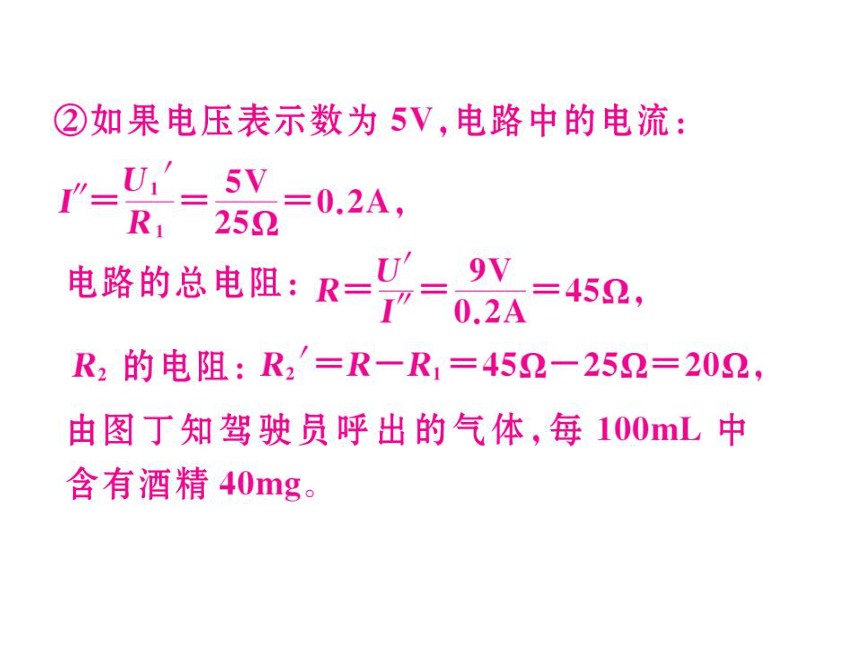

如图乙所示。某款气敏电阻型酒精测试仪
(简称“电阻型”)工作电路如图丙所示，电源
电压为9V,R1是阻值为252的定值电阻，
R2是气敏电阻，其阻值与酒精浓度的关系
如图丁所示。酒精浓度(n)表示每100mL
气体中含有酒精的质量。
UNV
50
↑R2/2
3
Rp
2
30
1
燃料
10
电池
204060
204060
n/[mg'(100mL)']
n/mg'(100mL)]
甲
乙
丙
丁

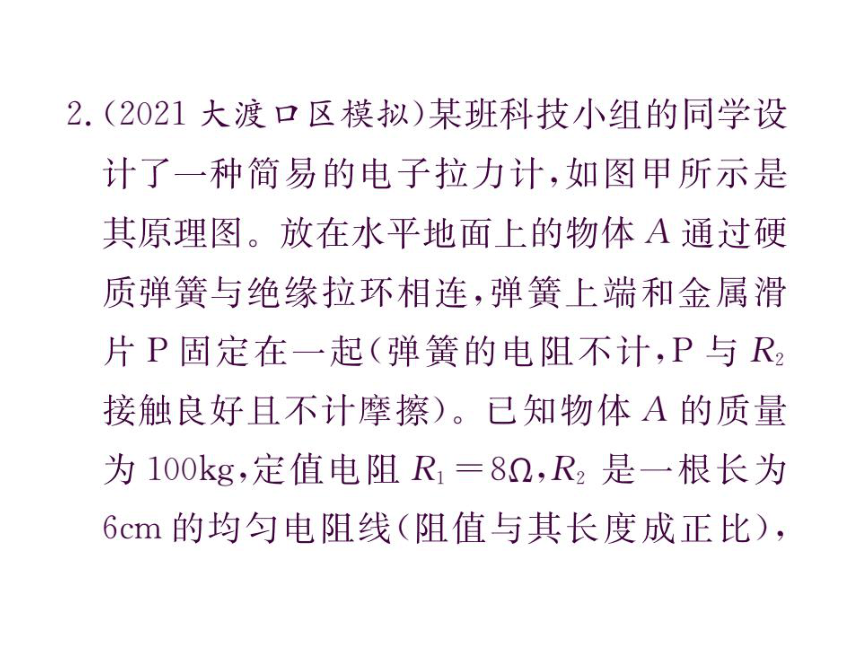

2.(2021大渡口区模拟)某班科技小组的同学设
计了一种简易的电子拉力计，如图甲所示是
其原理图。放在水平地面上的物体A通过硬
质弹簧与绝缘拉环相连，弹簧上端和金属滑
片P固定在一起（弹簧的电阻不计，P与R
接触良好且不计摩擦)。已知物体A的质量
为100kg,定值电阻R1=82,R2是一根长为
6cm的均匀电阻线（阻值与其长度成正比），
△L/cm
拉环
a
654321
0
300600900F/N
A
甲
乙
3.(2021重庆)如图甲所示，小勇同学设计了一
个汽车落水安全装置并进行了试验，在汽车
的四个门板外侧分别安装一个气囊，气囊的
触发由如图乙所示电路中α、b间的电压来
控制，压敏电阻R1水平安装在汽车底部A
处，R,的阻值随其表面水的压力的变化如
图丙所示。某次试验时，汽车入水前把R
的滑片调到合适位置不动，闭合开关S,电压
表的示数为3V,再把汽车吊入足够深的长
方体水池中缓慢下沉，直到α、b间的电压等
于或大于3V时，气囊就充气打开，使汽车漂
浮在水中，试验装置相关参数如下表所示。
(g取10N/kg)
电源电压
4.5V
R,接触水的面积
15cm2
长方体水池底面积
20m2
↑R/
连接气囊
::F/N
触发开关
51015202530
甲
乙
丙
第3题图
