类型1
I一UU、U一I图象

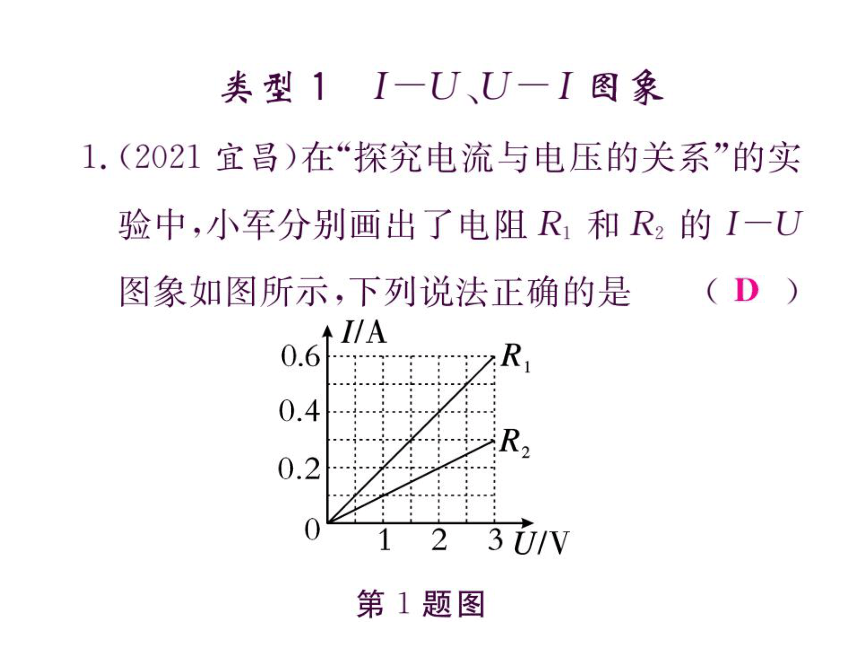

1.(2021宜昌)在“探究电流与电压的关系”的实
验中，小军分别画出了电阻R1和R2的I一U
图象如图所示，下列说法正确的是
)
0.6
I/A
R
123U/V
第1题图

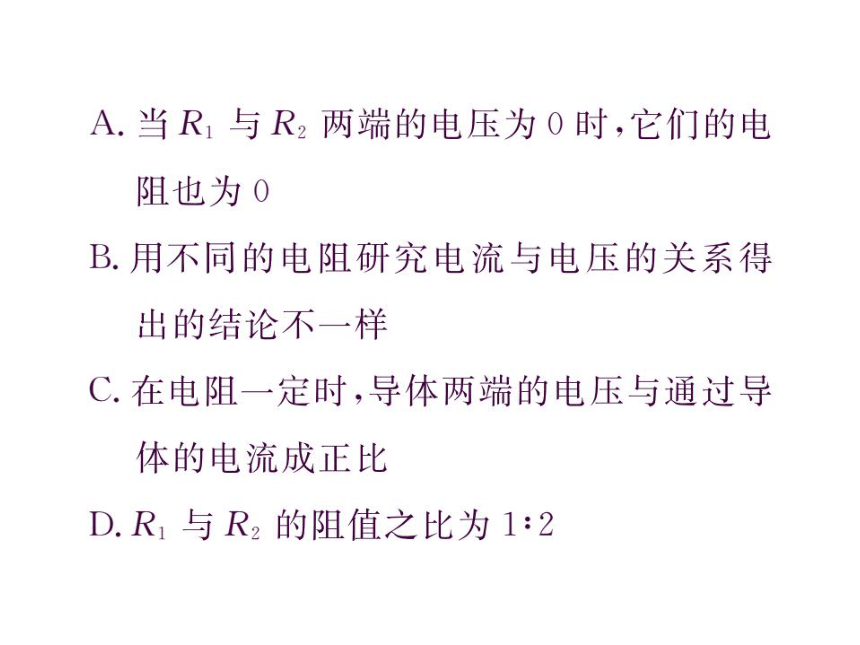

A.当R1与R2两端的电压为0时，它们的电
阻也为0
B.用不同的电阻研究电流与电压的关系得
出的结论不一样
C.在电阻一定时，导体两端的电压与通过导
体的电流成正比
D.R1与R2的阻值之比为1：2
2.(2021秋重庆八中期中)琴琴和唐唐利用元
件甲和元件乙进行“探究电流与电压的关
系”实验，并将自己的实验数据画到同一坐
标图上，得出了如图所示的图象，下列说法
正确的是
I/A
0.4
甲
0.1
246
8 U/V

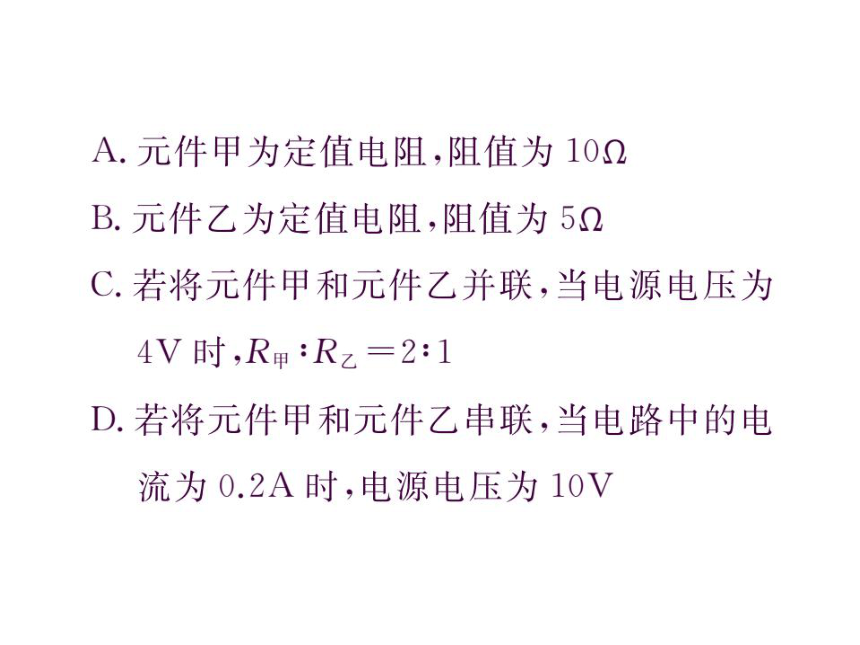

A.元件甲为定值电阻，阻值为10Ω
B.元件乙为定值电阻，阻值为52
C.若将元件甲和元件乙并联，当电源电压为
4V时，R甲：R乙=2：1
D.若将元件甲和元件乙串联，当电路中的电
流为0.2A时，电源电压为10V

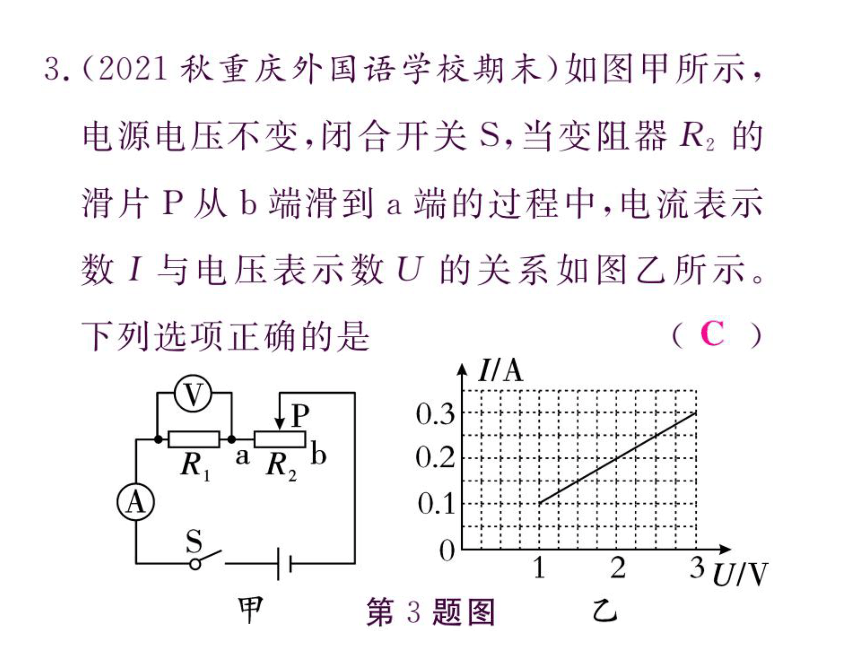

3.(2021秋重庆外国语学校期末)如图甲所示
电源电压不变，闭合开关S,当变阻器R2的
滑片P从b端滑到a端的过程中，电流表示
数I与电压表示数U的关系如图乙所示
下列选项正确的是
IA
P
R
a R2
2
A
0.1
0
1
2
3 UIV
乙

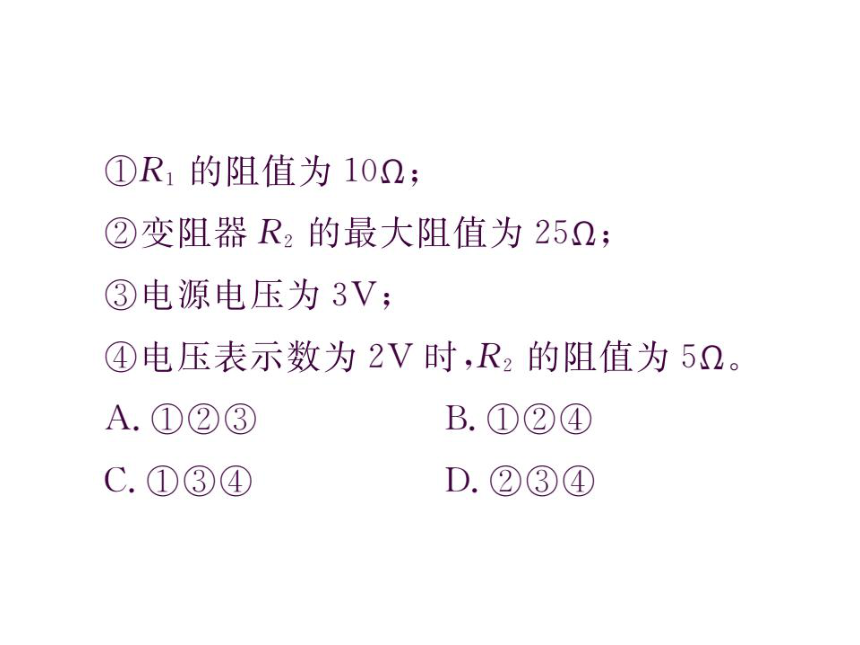

①R1的阻值为102；
②变阻器R2的最大阻值为252；
③电源电压为3V;
④电压表示数为2V时，R2的阻值为52。
A.①②③
B.①②④
C.①③④
D.②
73
4.在如图甲所示的电路中，电源电压保持不变。
将滑动变阻器R的滑片P由a端移到b端
电压表V1、V2的示数与电流表A示数的变
化关系图线如图乙所示。根据图线可知，滑
动变阻器R的最大阻值为
Ω，定值电阻
R2的阻值为
2
U/
R
4
A
2
IA
0.40.81.2
甲
乙
5.(2021秋江津区期末)如图甲所示的电路中，
R1为定值电阻，R2为滑动变阻器，电源电压
不变。闭合开关S后，滑片P从a端移动到
b端，电流表的示数I与电压表的示数U的
变化关系如图乙所示
↑I/A
0.6
R,
0.4
0.2
0
1
2 U/V
甲
乙
类型2
其他电学图象
6.如图甲所示的电路中，闭合开关S,滑动变阻
器的滑片P从a端移到b端，定值电阻R1两
端的电压随滑动变阻器R2阻值变化的图象
如图乙所示，下列说法中不正确的是
