(共40张PPT)

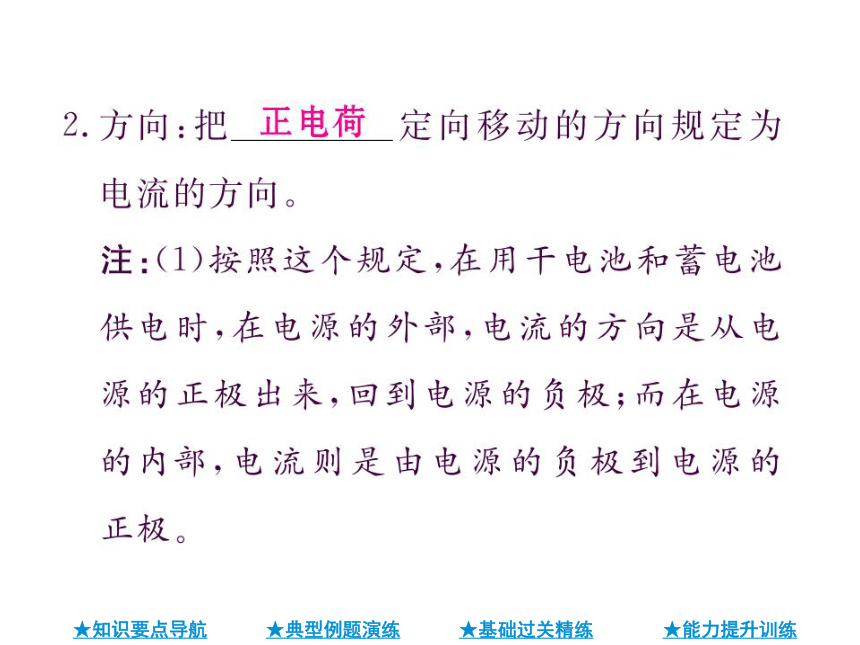

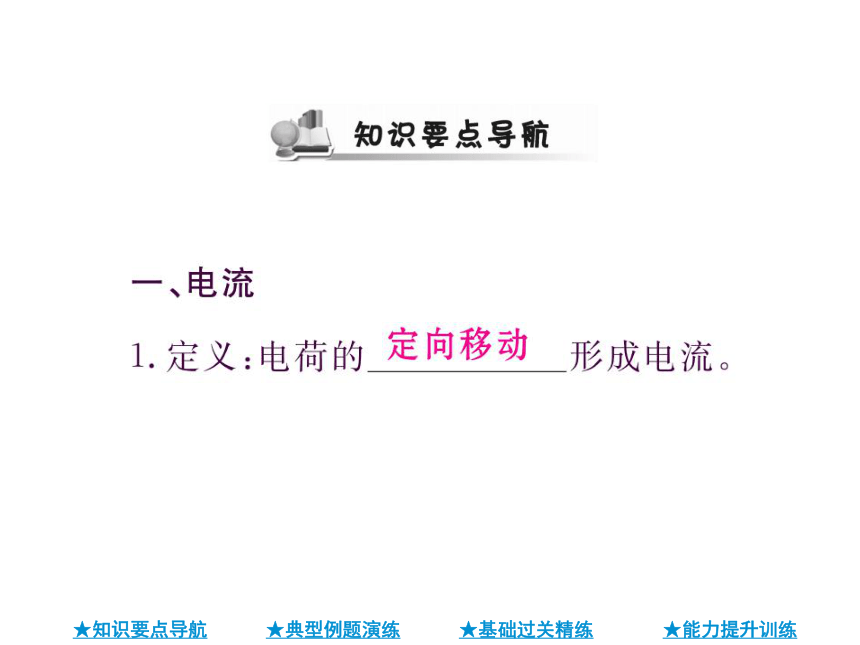

2.方向:把
定向移动的方向规定为
电流的方向。
注:(1)按照这个规定,在用干电池和蓄电池
供电时,在电源的外部,电流的方向是从电
源的正极出来,回到电源的负极;而在电源
的内部,电流则是由电源的负极到电源的
正极。

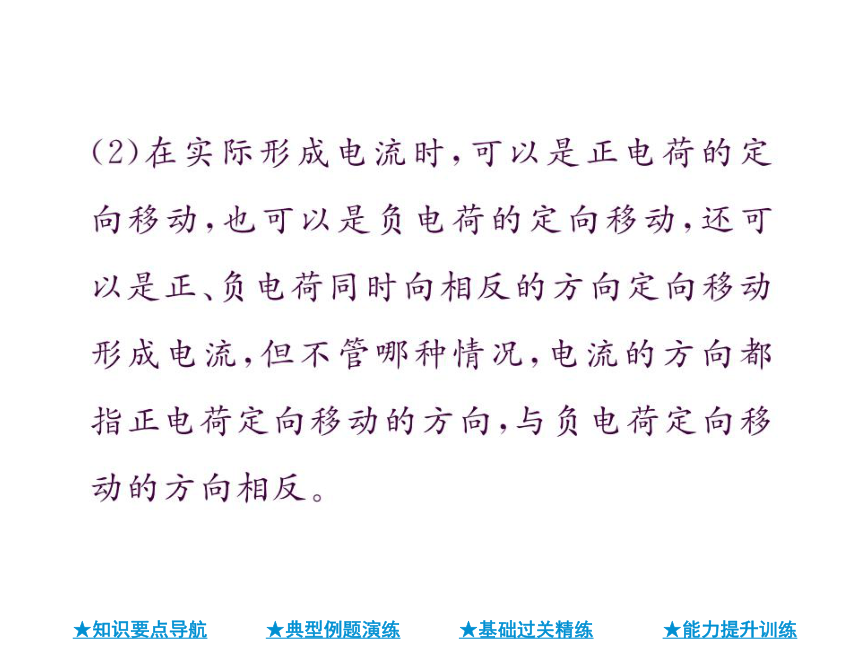

(2)在实际形成电流时,可以是正电荷的定
向移动,也可以是负电荷的定向移动,还可
以是正、负电荷同时向相反的方向定向移动
形成电流,但不管哪种情况,电流的方向都
指正电荷定向移动的方向,与负电荷定向移
动的方向相反。

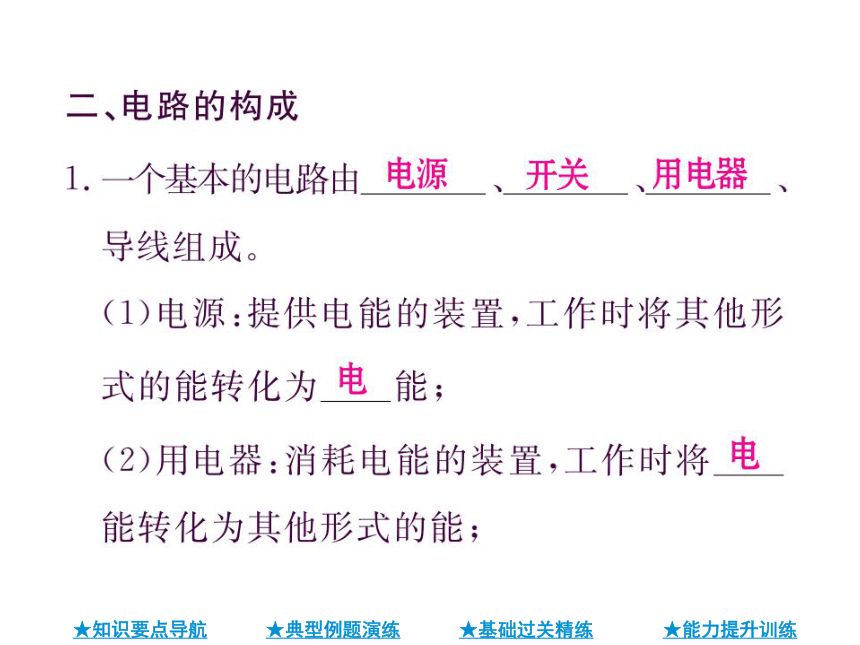

二、电路的构成
1.一个基本的电路由
导线组成。
(1)电源:提供电能的装置,工作时将其他形
式的能转化为
能;
(2)用电器:消耗电能的装置,工作时将
能转化为其他形式的能;

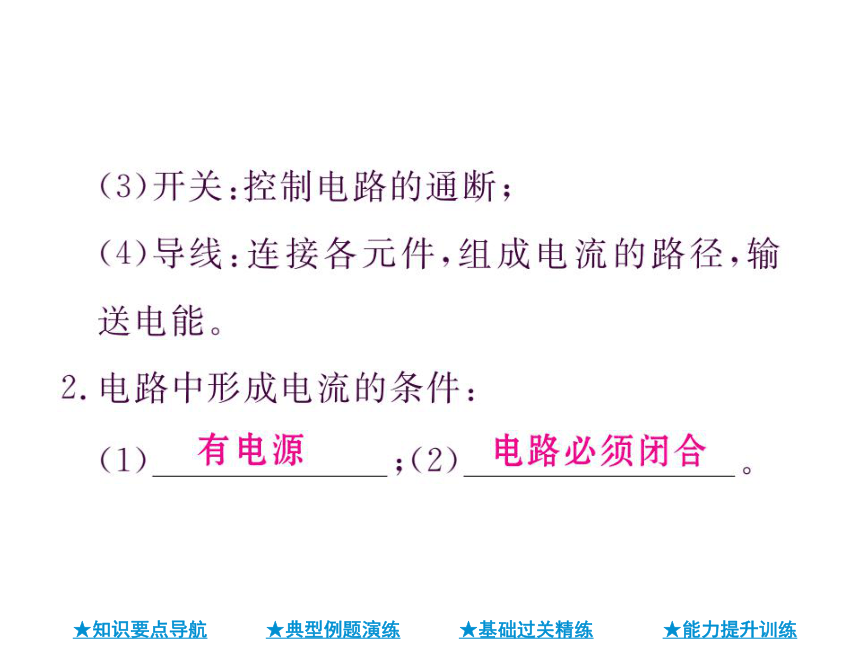

(3)开关:控制电路的通断;
(4)导线:连接各元件,组成电流的路径,输
送电能。
2.电路中形成电流的条件:
(1)
;(2)
0

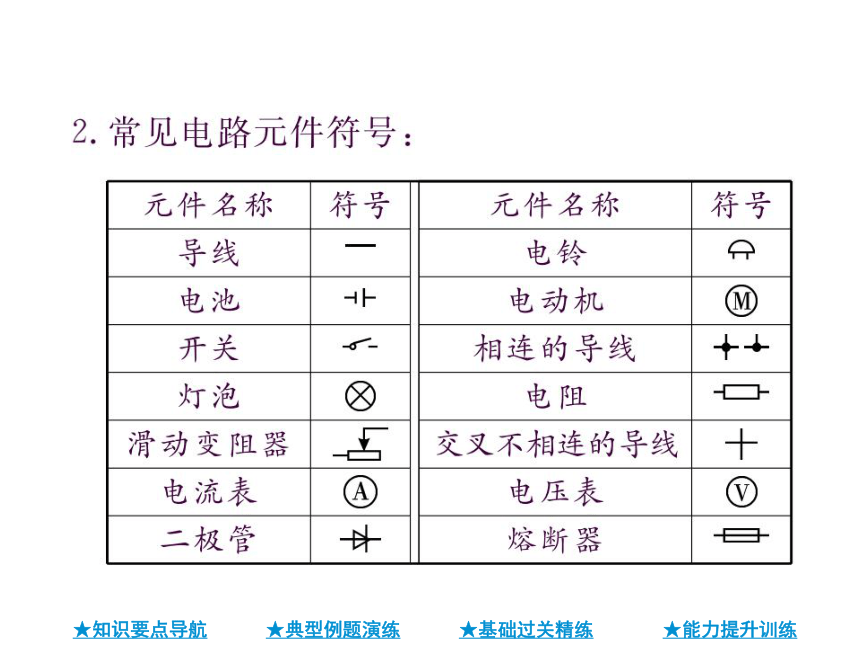

2.常见电路元件符号:
元件名称
符号
元件名称
符号
导线
电铃
R
电池
非
电动机
①
开关
相连的导线
++
灯泡
电阻
滑动变阻器
交叉不相连的导线
十
电流表
④
电压表
⊙
二极管
斗
熔断器
白

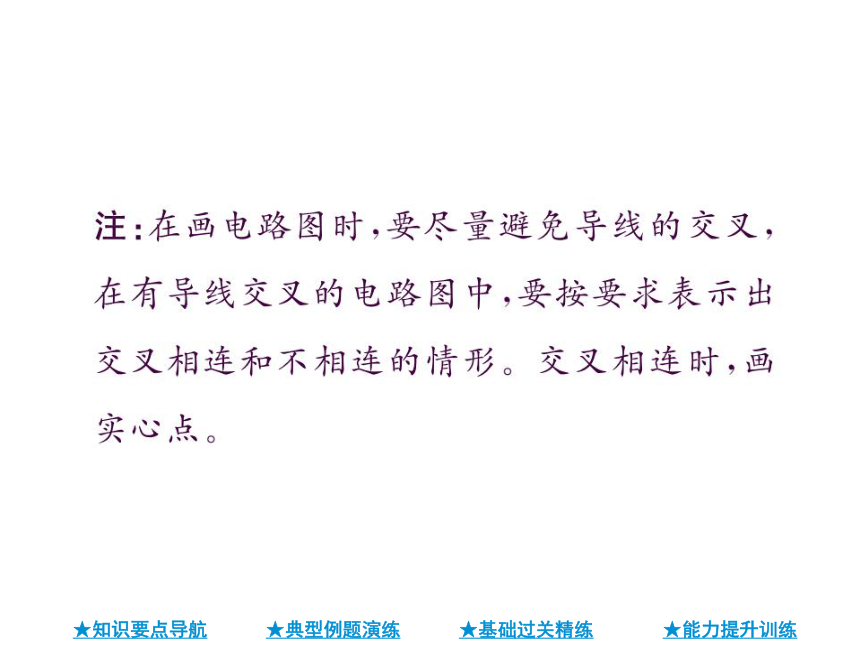

注:在画电路图时,要尽量避免导线的交叉,
在有导线交叉的电路图中,要按要求表示出
交叉相连和不相连的情形。交叉相连时,画
实心点。

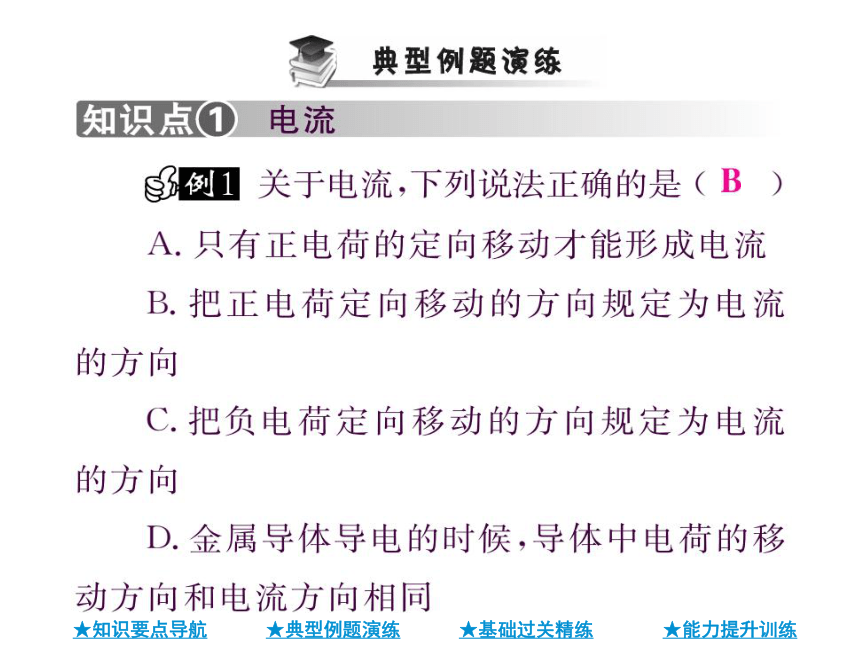

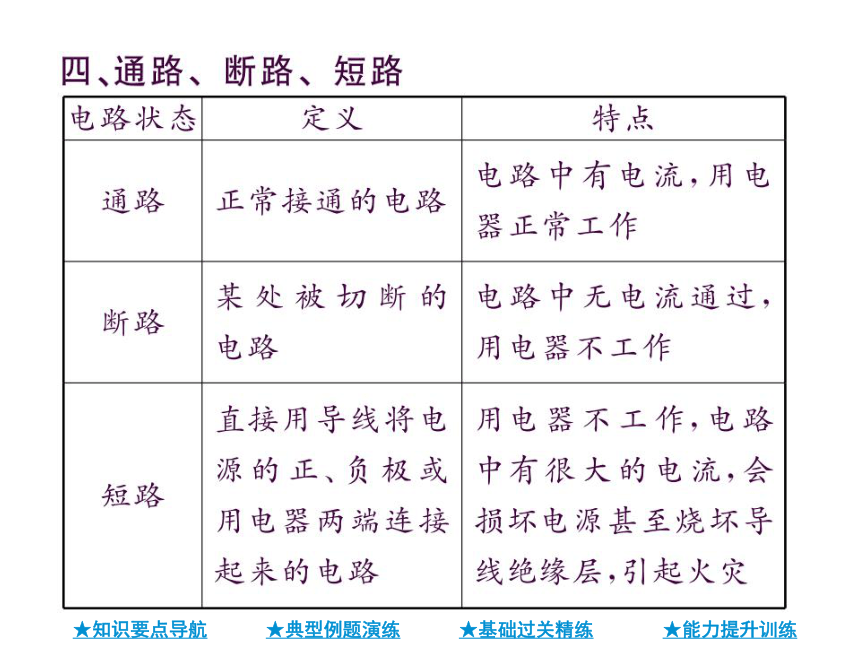

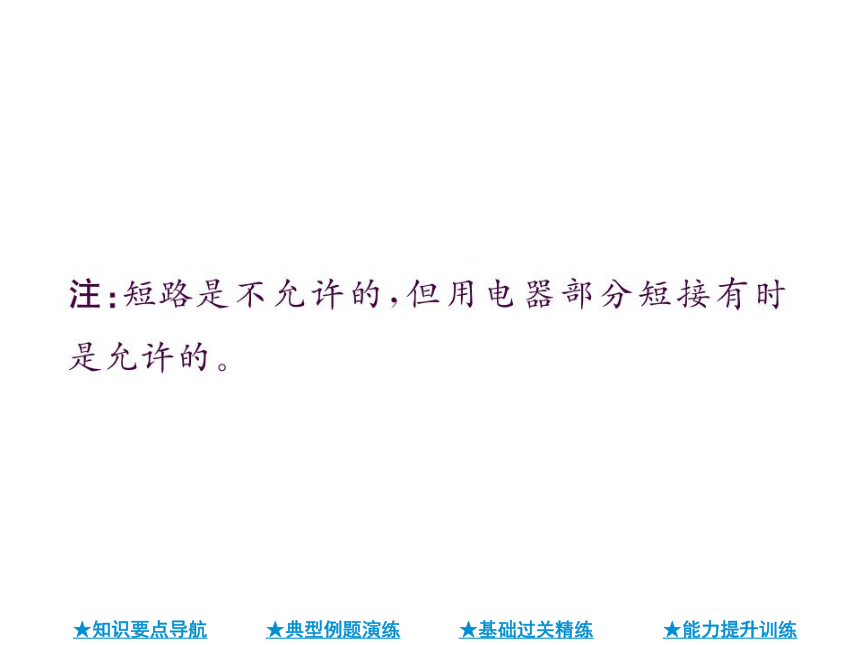

例2
如图15-2-1所示,用
一个带正电的物体α去接触不带
电的验电器的金属球b时,金属球
b也带上正电,则下列说法正确的
图15-2-1
是
(
A.物体α上的正电荷转移到金属球b上,
瞬时电流方向为a→b
B.物体α上的正电荷转移到金属球b上,
瞬时电流方向为b→
C.金属球b上的一些电子转移到物体
上,瞬时电流方向为ab
D.金属球b上的一些电子转移到物体a
上,瞬时电流方向为b→
易错警示导体中电子的移动方向与电
流的方向相反。
2.(2020巴蜀中学月考)如图15-2-2所示,取
两个相同的验电器A和B,使A带正电,
B不带电,用带有绝缘手柄的金属棒把A
和B连接起来。下列说法正确的是(
A.B中自由电子通过金属
棒流向A,A金属箔的张
角增大
B.A中正电荷通过金属棒
图15-2-2
流向B,B金属箔的张角增大
知识点③)
电路图
例4根据实物图15-2-5甲在图15-2-5乙
虚线框内画出电路图,并标出L和L2。
甲
乙
图15-2-5
4.(2021秋南开中学月考)下列选项中与实
物图对应的电路图是
图15-2-6
