2022-2023学年人教版物理九年级作业课件 第十六章 《电压 电阻》单元检测题(共37张PPT)

(共37张PPT)

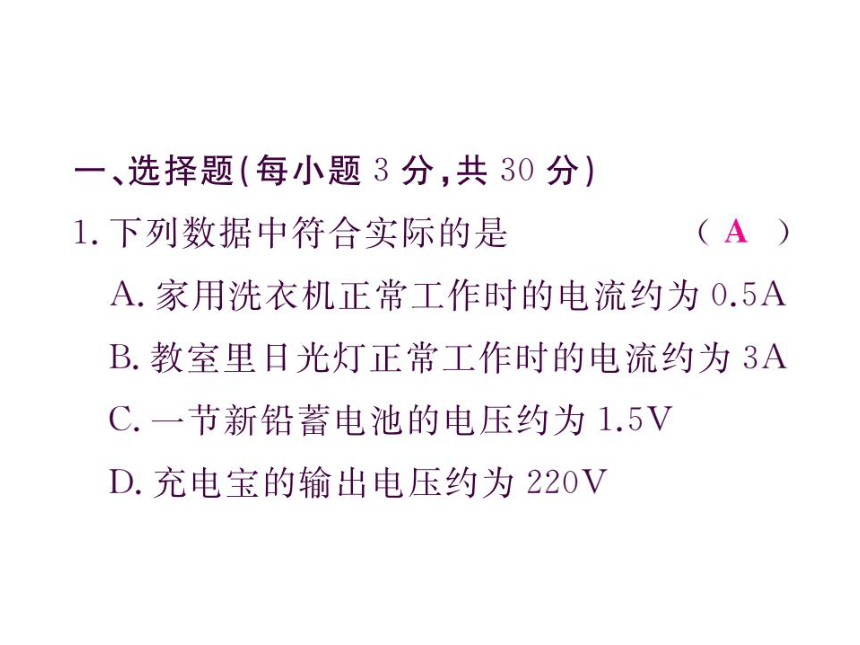

一、选择题（每小题3分，共30分）
1.下列数据中符合实际的是
(
)
A.家用洗衣机正常工作时的电流约为0.5A
B.教室里日光灯正常工作时的电流约为3A
C.一节新铅蓄电池的电压约为1.5V
D.充电宝的输出电压约为220V

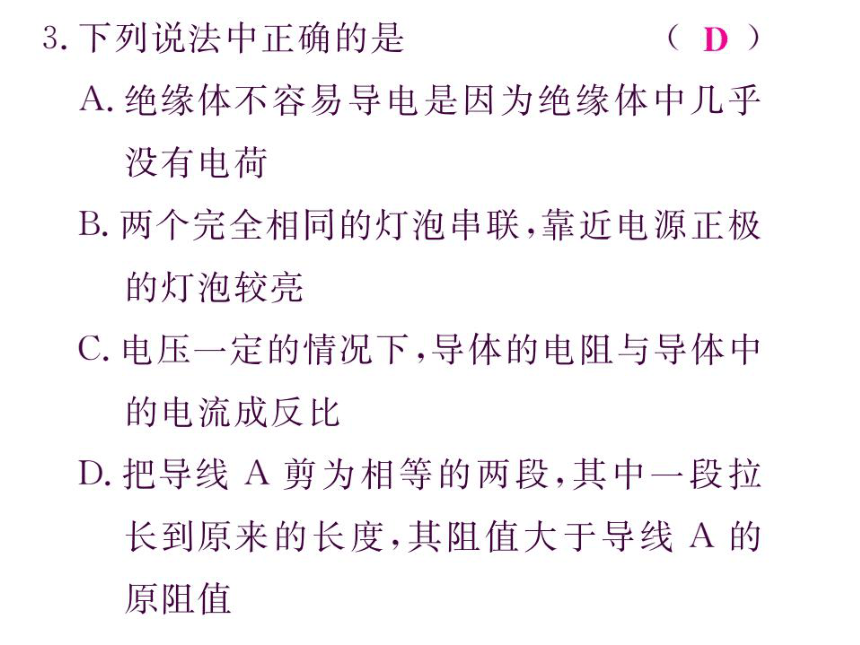

3.下列说法中正确的是
(
A.绝缘体不容易导电是因为绝缘体中几乎
没有电荷
B.两个完全相同的灯泡串联，靠近电源正极
的灯泡较亮
C.电压一定的情况下，导体的电阻与导体中
的电流成反比
D.把导线A剪为相等的两段，其中一段拉
长到原来的长度，其阻值大于导线A的
原阻值

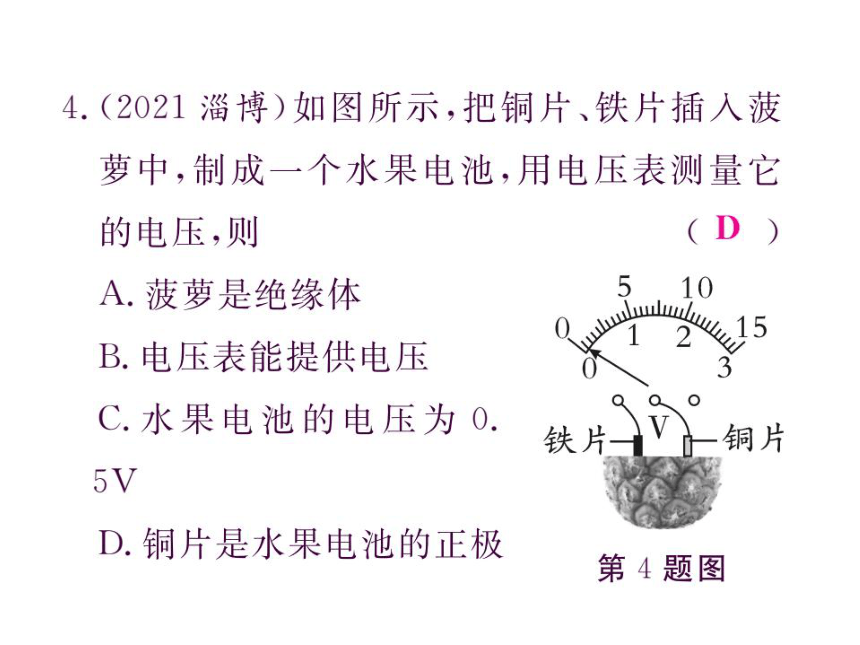

4.(2021淄博)如图所示，把铜片、铁片插入菠
萝中，制成一个水果电池，用电压表测量它
的电压，则
A.菠萝是绝缘体
10
2%15
B.电压表能提供电压
C.水果电池的电压为0.
铁片
一铜片
5V
D.铜片是水果电池的正极
第4题图

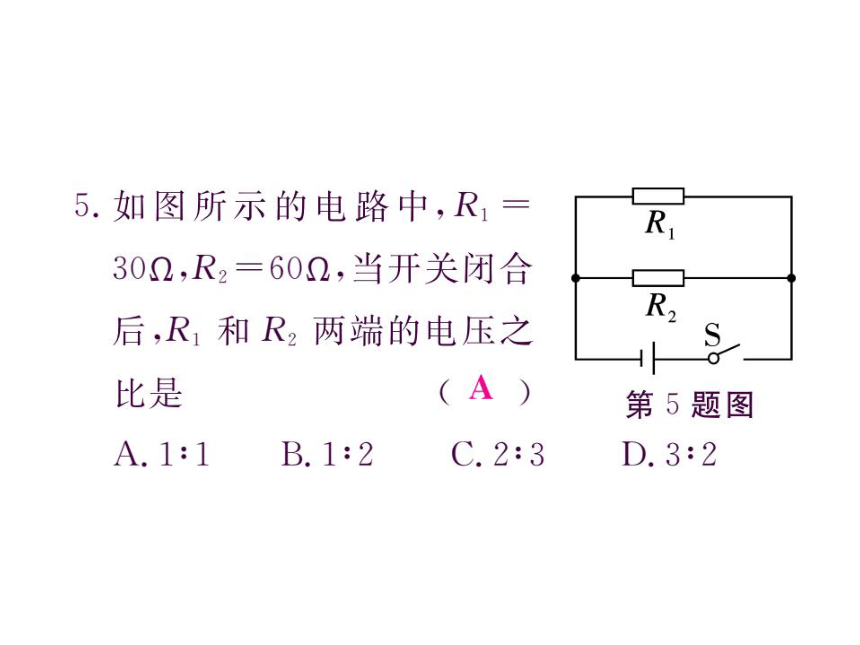

5.如图所示的电路中，R1=
R
302,R2=602,当开关闭合
后，R1和R2两端的电压之
比是
第5题图
A.1:1
B.1:2
C.2:3
D.3:2
6.如图所示的电路中，闭合开关S,滑动变阻器
R的滑片向b端移动时，灯泡L的亮度与电
流表的示数变化情况是
A.灯泡L变暗，电流表
示数变大
B.灯泡L变暗，电流表
示数变小
第6题图
C.灯泡L变亮，电流表示数变大
D.灯泡L变亮，电流表示数变小
50
12
020

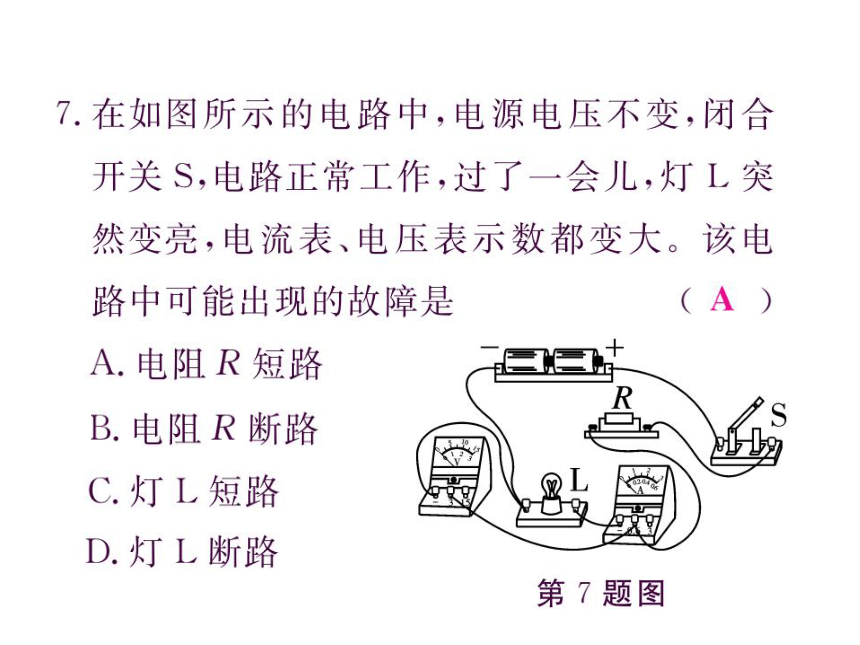

第7题图
8.如图所示电路中，要使电阻R1、R2并联，则
应
A.闭合开关S,甲接电压表，
乙接电流表
B.闭合开关S,甲接电流表，
乙接电压表
第8题图
C.断开开关S,甲接电压表，乙接电流表
D.断开开关S,甲、乙都接电流表

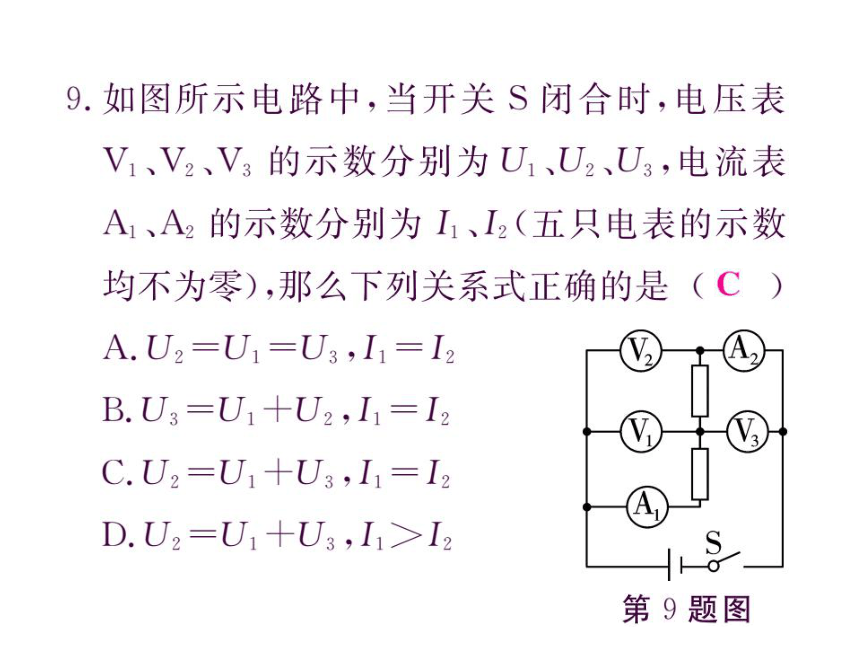

9.如图所示电路中，当开关S闭合时，电压表
V1、V2、V3的示数分别为U1、U2、U3,电流表
A1、A2的示数分别为I1、I2(五只电表的示数
均不为零)，那么下列关系式正确的是(
A.U2=01=03,1=12
B.U3=U1+U2,I1=I2
C.U2=U1+U3,I1=I2
D.U2=0+03,1>1

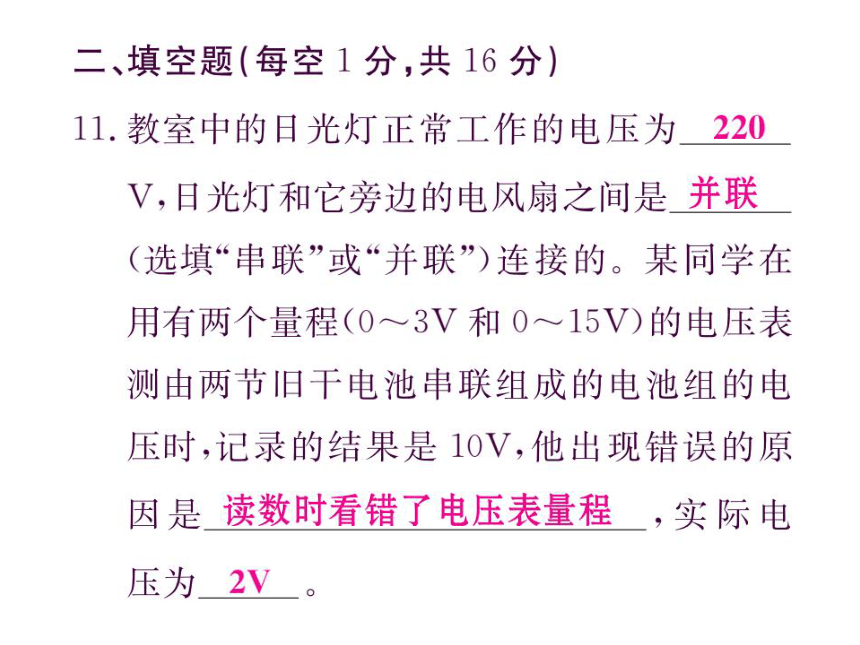

二、填空题（每空1分，共16分）
11.教室中的日光灯正常工作的电压为
V,日光灯和它旁边的电风扇之间是
(选填“串联”或“并联”)连接的。某同学在
用有两个量程(0~3V和0~15V)的电压表
测由两节旧干电池串联组成的电池组的电
压时，记录的结果是10V,他出现错误的原
因是
,实际电
压为
