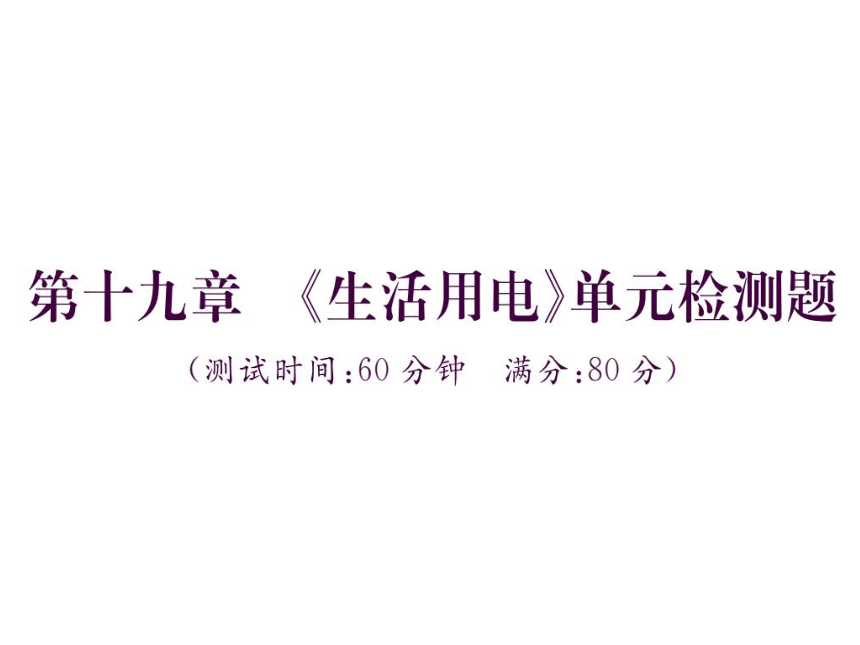

2022-2023学年人教版物理九年级作业课件 第十九章 《生活用电》单元检测题(共37张PPT)

(共37张PPT)

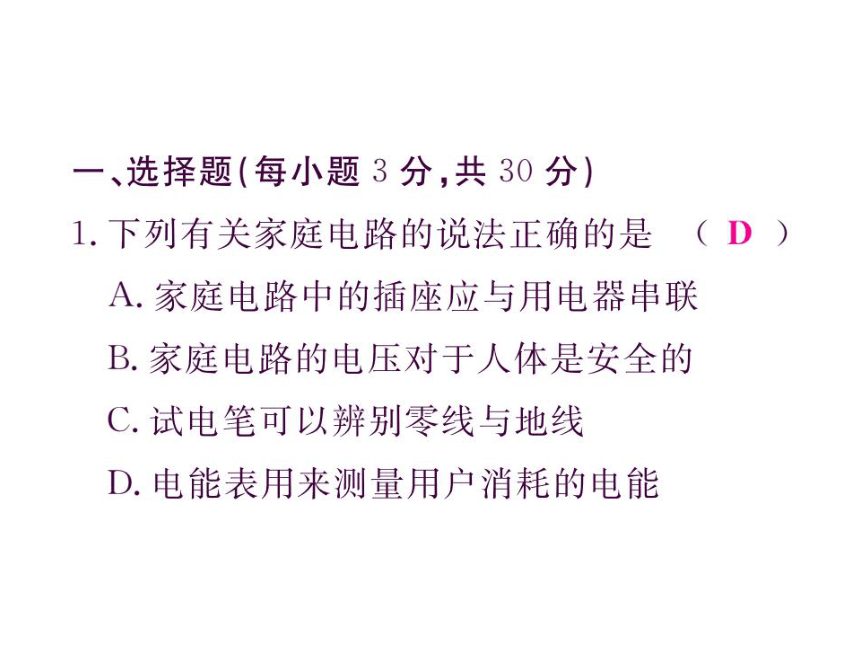

一、选择题（每小题3分，共30分）
1.下列有关家庭电路的说法正确的是
A.家庭电路中的插座应与用电器串联
B.家庭电路的电压对于人体是安全的
C.试电笔可以辨别零线与地线
D.电能表用来测量用户消耗的电能
2.下列现象不会起家庭电路发生火灾的是(
A.用电器总功率过大
B.短路
C.开关内两根线相碰
D.插头内两根线相碰

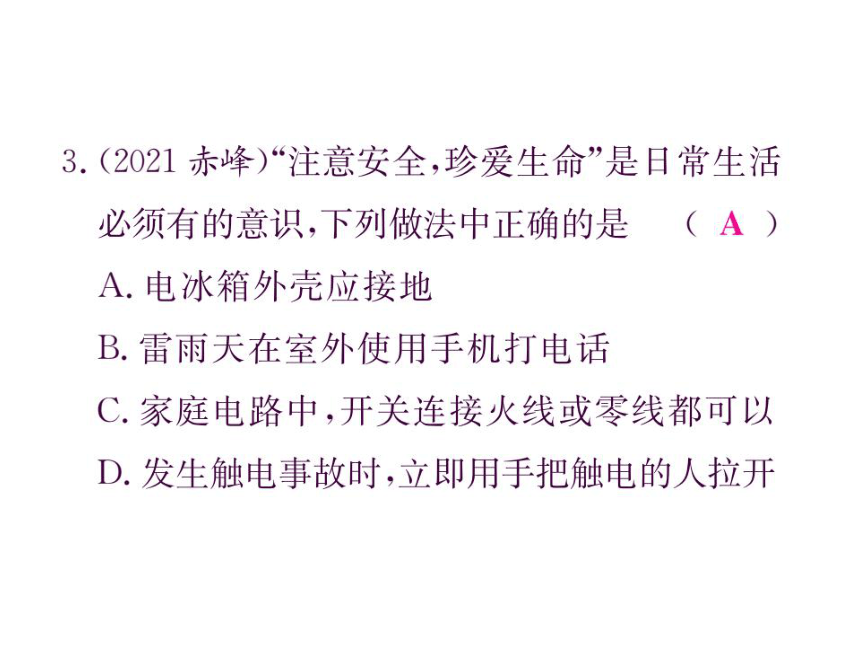

3.(2021赤峰)“注意安全，珍爱生命”是日常生活
必须有的意识，下列做法中正确的是
A.电冰箱外壳应接地
B.雷雨天在室外使用手机打电话
C.家庭电路中，开关连接火线或零线都可以
D.发生触电事故时，立即用手把触电的人拉开
火线o
零线。曰
A
B
火线
零线

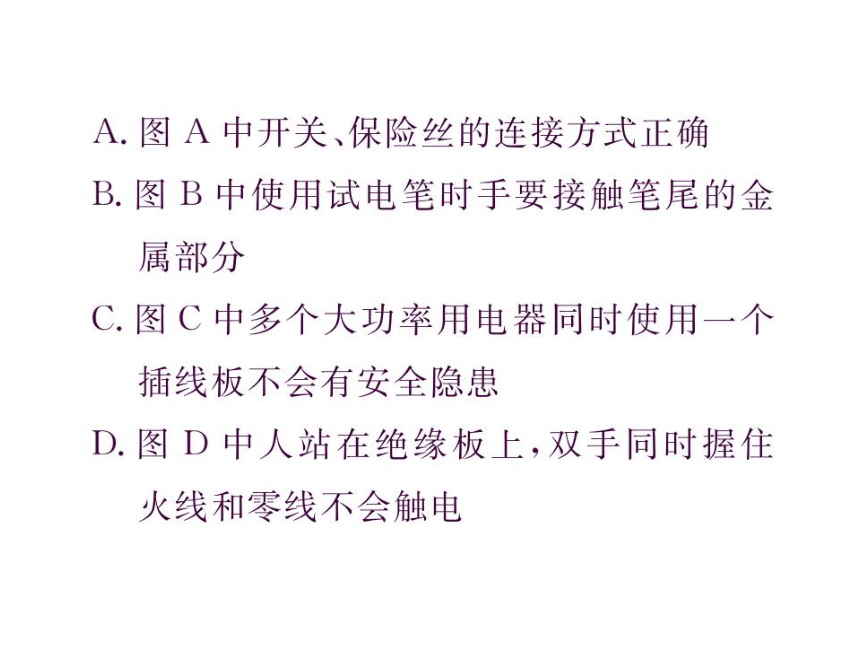

A.图A中开关、保险丝的连接方式正确
B.图B中使用试电笔时手要接触笔尾的金
属部分
C.图C中多个大功率用电器同时使用一个
插线板不会有安全隐患
D.图D中人站在绝缘板上，双手同时握住
火线和零线不会触电

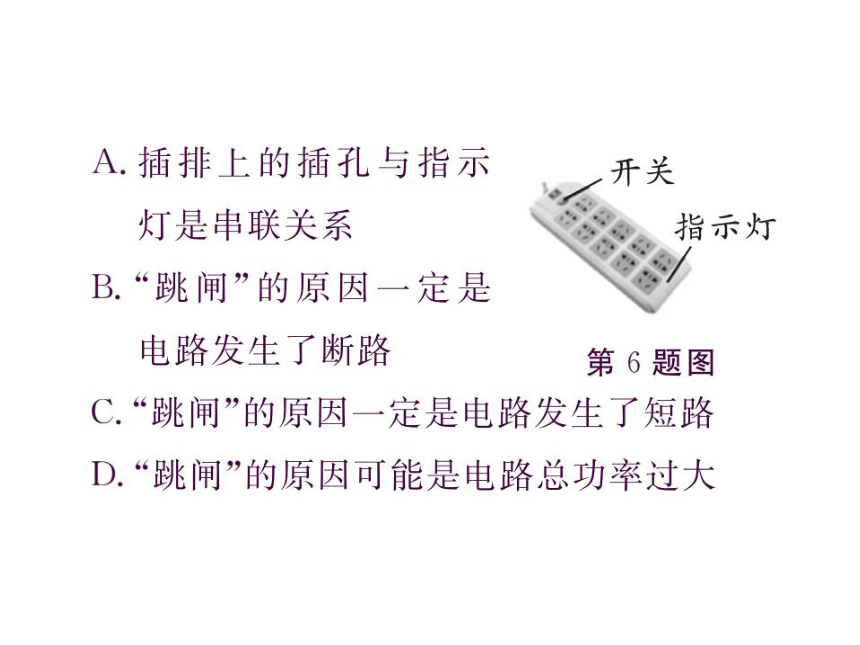

6.如图所示是常用的带有多插孔的插排。小
明家插排的指示灯已经损坏，但闭合开关后
插孔上连接的用电器仍可以正常工作。某
一天小明家装修时将切割机的插头插入插
排，切割机工作时，家中的空气开关出现了
“跳闸”现象，则下列说法中正确的是
A.插排上的插孔与指示
开关
灯是串联关系
指示灯
B.“跳闸”的原因一定是
电路发生了断路
第6题图
C.“跳闸”的原因一定是电路发生了短路
D.“跳闸”的原因可能是电路总功率过大

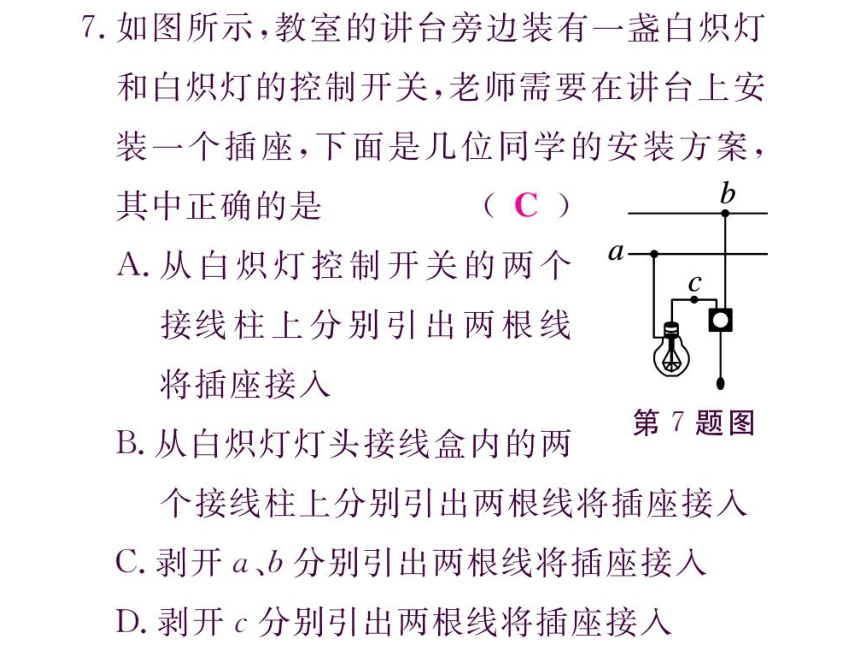

7.如图所示，教室的讲台旁边装有一盏白炽灯
和白炽灯的控制开关，老师需要在讲台上安
装一个插座，下面是几位同学的安装方案，
其中正确的是
A.从白炽灯控制开关的两个
接线柱上分别引出两根线
将插座接入
第7题图
B.从白炽灯灯头接线盒内的两
个接线柱上分别引出两根线将插座接入
C.剥开α、b分别引出两根线将插座接入
D.剥开c分别引出两根线将插座接入

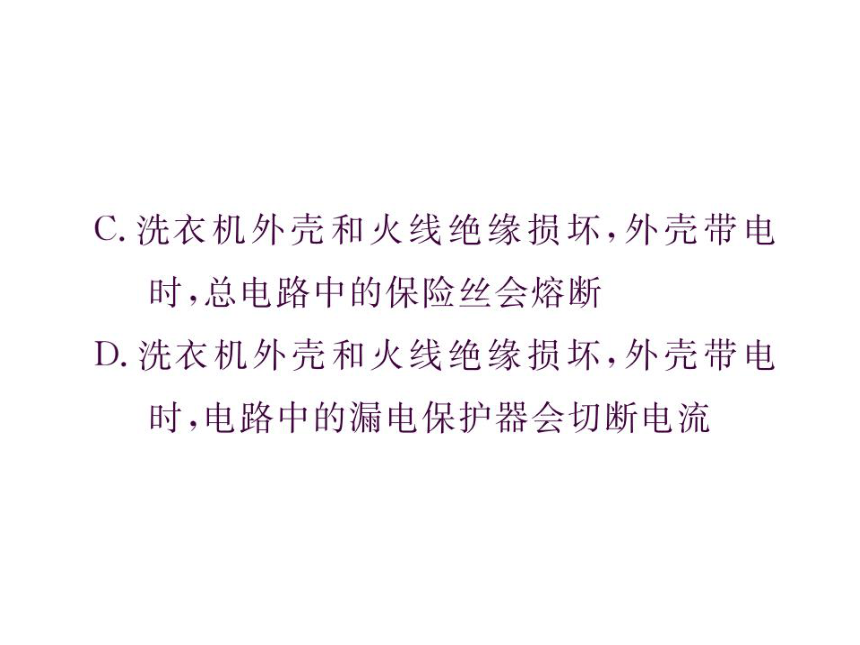

8.(2021日照)如图示是某款洗衣机及所用
的三孔插座，它的铭牌标有“220V150W”。
下列说法正确的是
A.洗衣机只能在
220V的电压下
这里面有三根线
E
工作
NL
B.洗衣机正常工作
第8题图
时，10s内会产生1500J的热量
9.正确使用插线板是安全用电的要求。使用
如图所示的插线板时发现：只有开关闭合
时，指示灯才能发光，插孔才能提供工作电
压；即使指示灯损坏，开关闭合插孔也能提
供工作电压。根据上述现象，插线板内线路
及电源连接方式是
