人教版八年级物理上册-5.1透镜-课件(共17张PPT)

(共17张PPT)

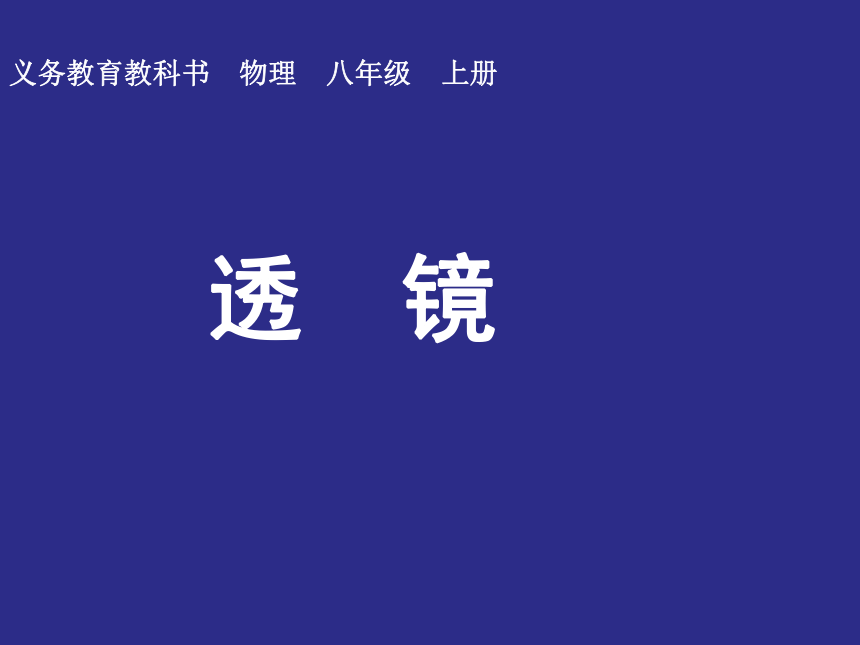

透 镜
义务教育教科书 物理 八年级 上册

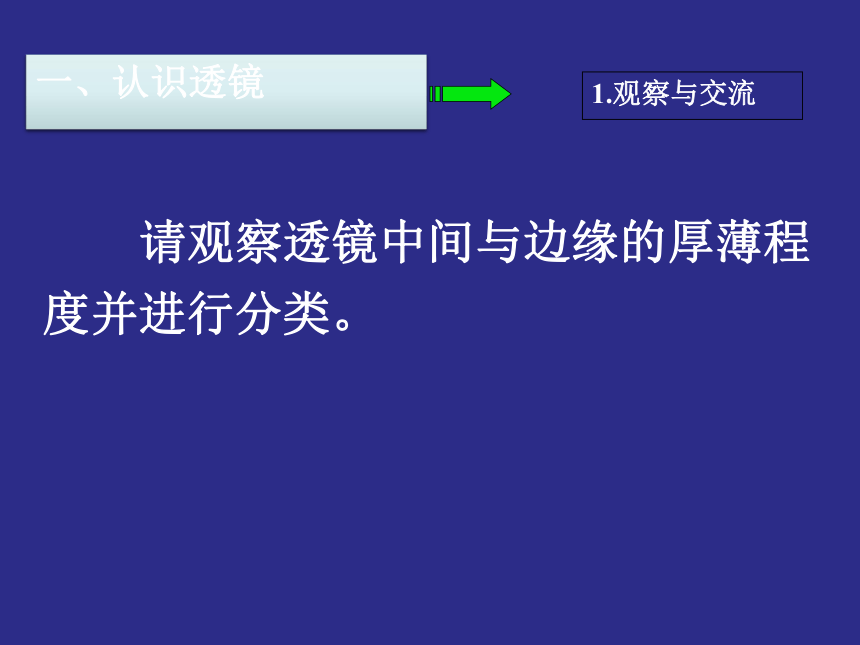

1.观察与交流
一、认识透镜
请观察透镜中间与边缘的厚薄程度并进行分类。
凸透镜:
凹透镜:
透镜
中间薄 边缘厚
中间厚 边缘薄

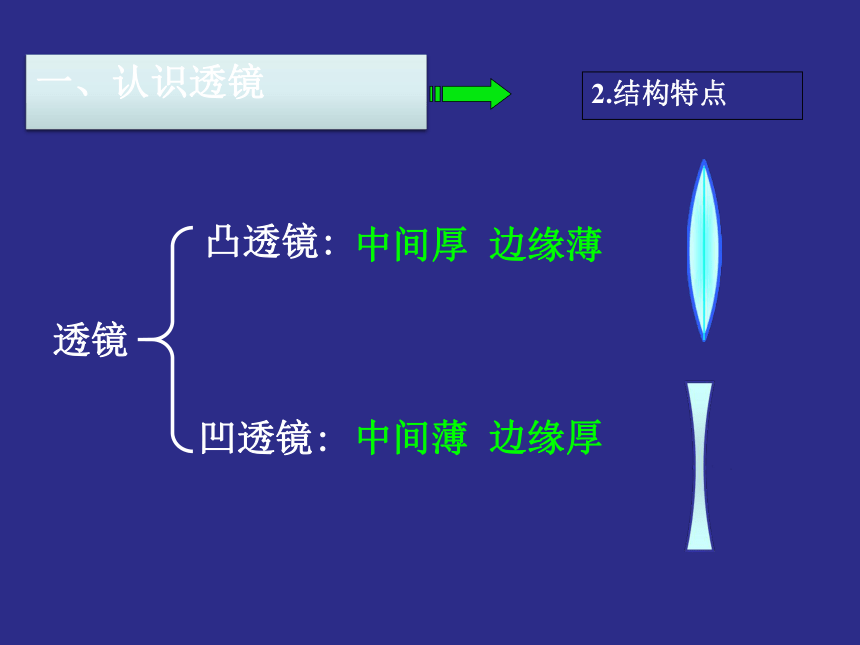

2.结构特点
一、认识透镜

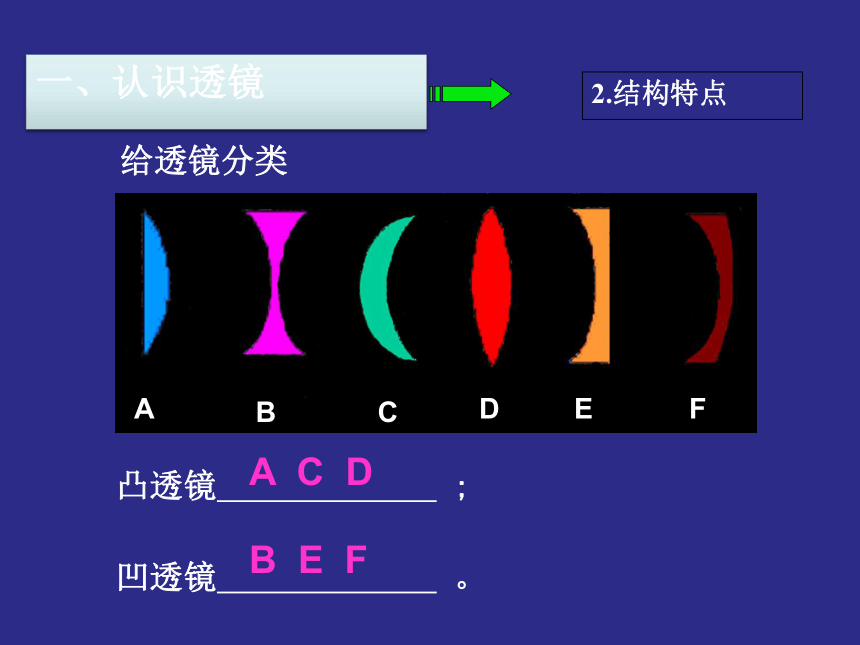

给透镜分类
凸透镜 ;
A
B
C
D
E
F
凹透镜 。
A C D
B E F
2.结构特点
一、认识透镜

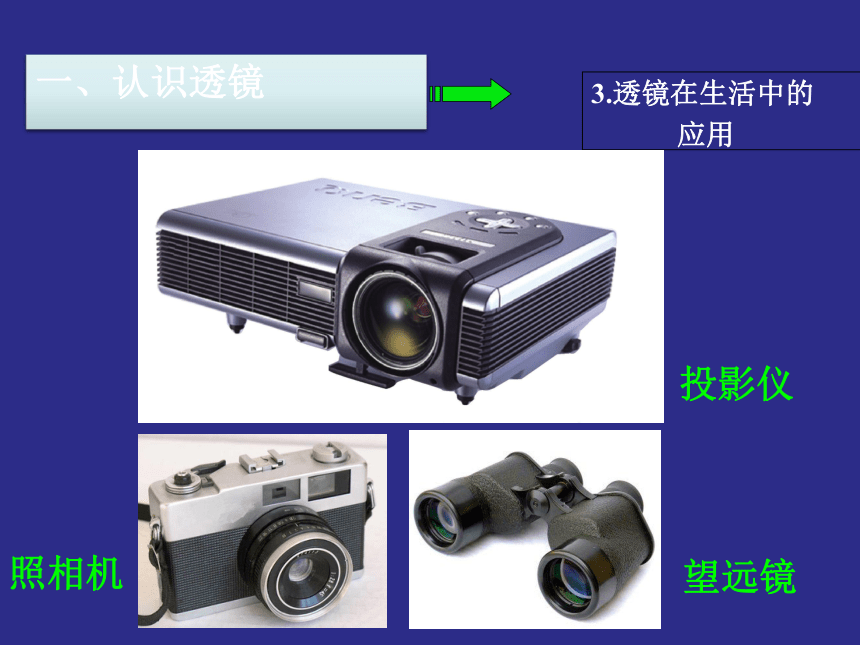

3.透镜在生活中的
应用
投影仪
望远镜
照相机
一、认识透镜

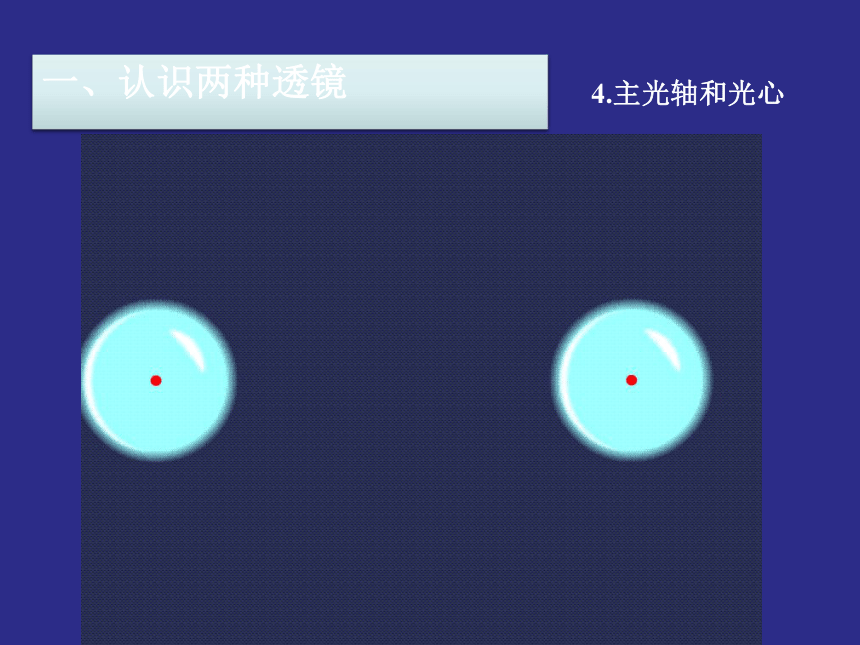

4.主光轴和光心
一、认识透镜
4.主光轴和光心
一、认识两种透镜
1．主光轴：通过两个球面球心的直线。
2．光心：透镜的中心。
光心
主光轴
4. 主光轴和光心
一、认识透镜
猜想：
透镜对光有什么作用？
1.透镜对光的作用
二、探究透镜对光的作用
1.透镜对光的作用
二、探究透镜对光的作用
器材：
请勿将激光对准眼睛！
1.凸透镜对光的作用
观察实验现象：
设计实验：
二、探究透镜对光的作用
请勿将激光对准眼睛！
（3）三条特殊光线
平行主光轴
过焦点
F
F
F
F
F
F
过光心
入射光：
折射光：
传播方向不变
过焦点
平行主光轴
二、探究透镜对光的作用
过光心
平行主光轴
正向延长过焦点
F
F
F
F
F
F
入射光：
折射光：
传播方向不变
反向延长过焦点
平行主光轴
（3）三条特殊光线
二、探究透镜对光的作用
课堂小结
凸透镜 凹透镜
形 状 中间厚，边缘薄 中间厚，边缘薄
焦 点 两个实焦点 两个虚焦点
对光的作用 会 聚 发 散
凸透镜和凹透镜的区别：
巩固练习
1.一颗露珠可以引发一场森林火灾，是真知灼见还是耸人听闻？
2. 有一个凸透镜，请你用一种简单的方法测出它的焦距。
巩固练习
