第五章 透镜及其应用
1.透镜

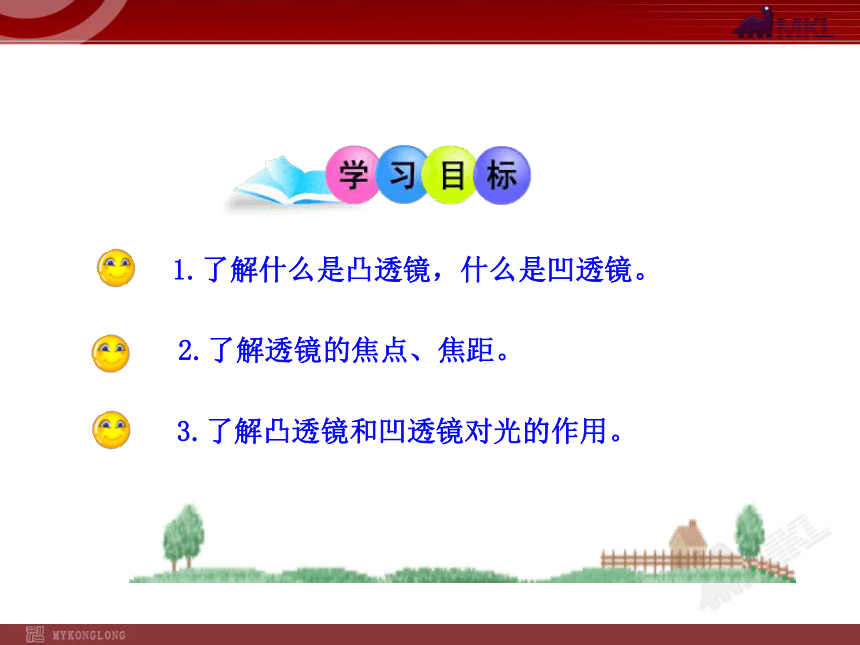

1.了解什么是凸透镜，什么是凹透镜。
2.了解透镜的焦点、焦距。
3.了解凸透镜和凹透镜对光的作用。

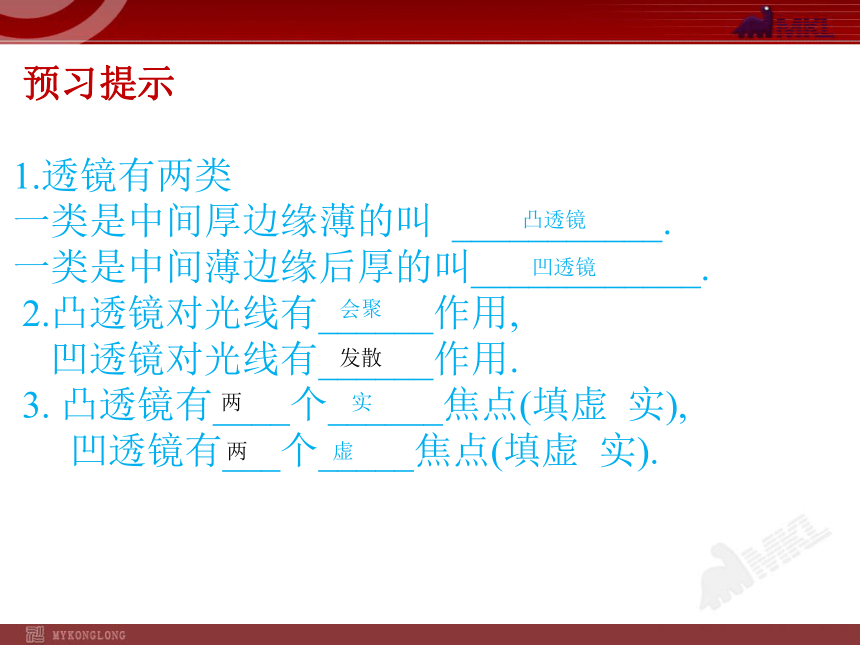

预习提示
1.透镜有两类
一类是中间厚边缘薄的叫 ___________.
一类是中间薄边缘后厚的叫____________.
2.凸透镜对光线有______作用,
凹透镜对光线有______作用.
3. 凸透镜有____个______焦点(填虚 实),
凹透镜有___个_____焦点(填虚 实).
虚
两
实
两
发散
会聚
凹透镜
凸透镜

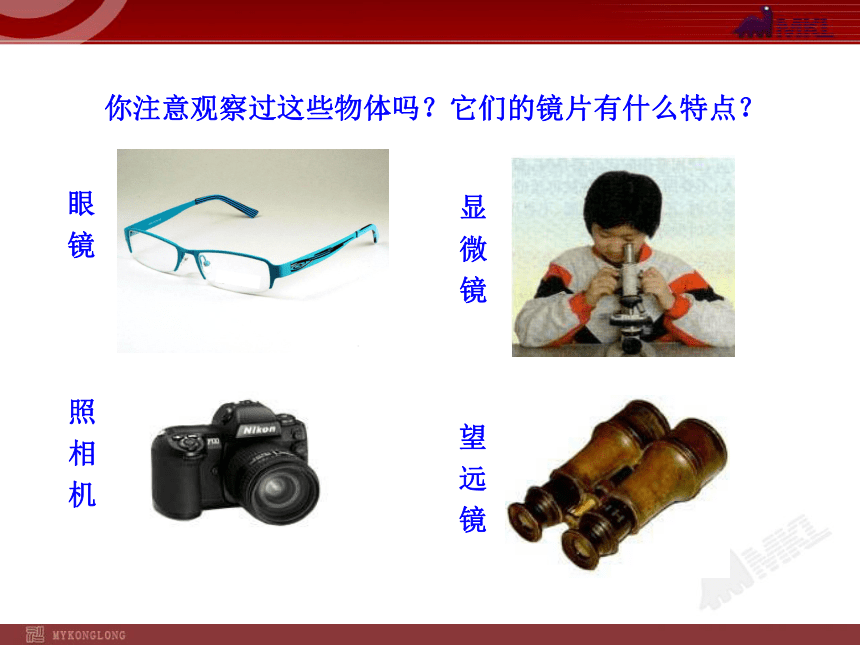

你注意观察过这些物体吗？它们的镜片有什么特点？
望
远
镜
照
相
机
显
微
镜
眼
镜

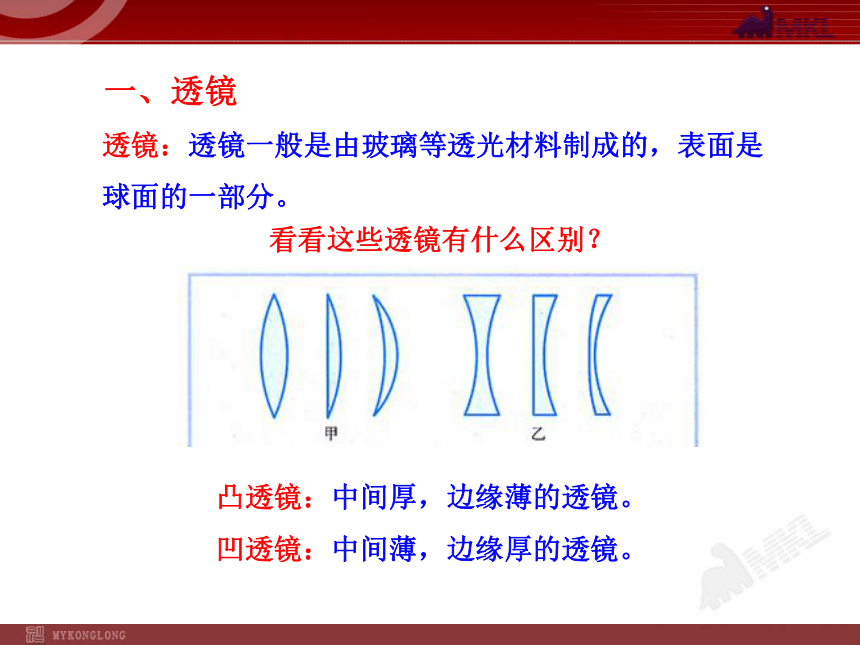

看看这些透镜有什么区别？
透镜：透镜一般是由玻璃等透光材料制成的，表面是球面的一部分。
一、透镜
凸透镜：中间厚，边缘薄的透镜。
凹透镜：中间薄，边缘厚的透镜。

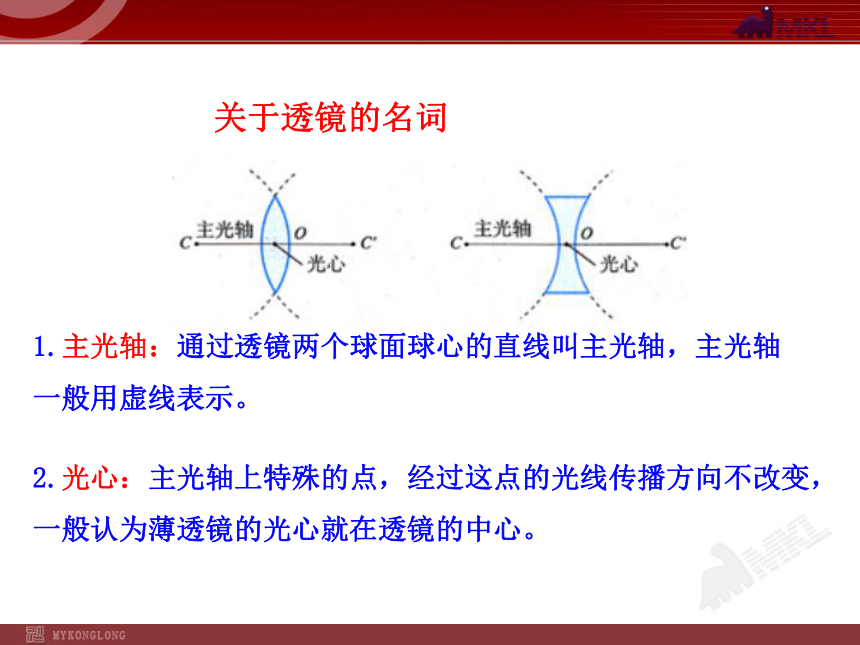

关于透镜的名词
1.主光轴：通过透镜两个球面球心的直线叫主光轴，主光轴一般用虚线表示。
2.光心：主光轴上特殊的点，经过这点的光线传播方向不改变，一般认为薄透镜的光心就在透镜的中心。

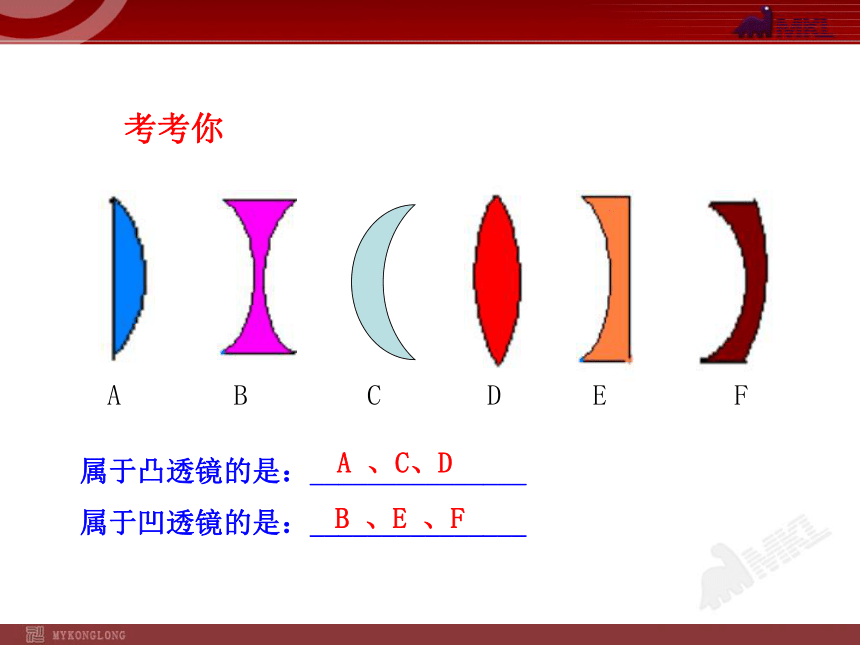

属于凸透镜的是：_______________
属于凹透镜的是：_______________
A
B
C
D
E
F
A 、C、D
B 、E 、F
考考你

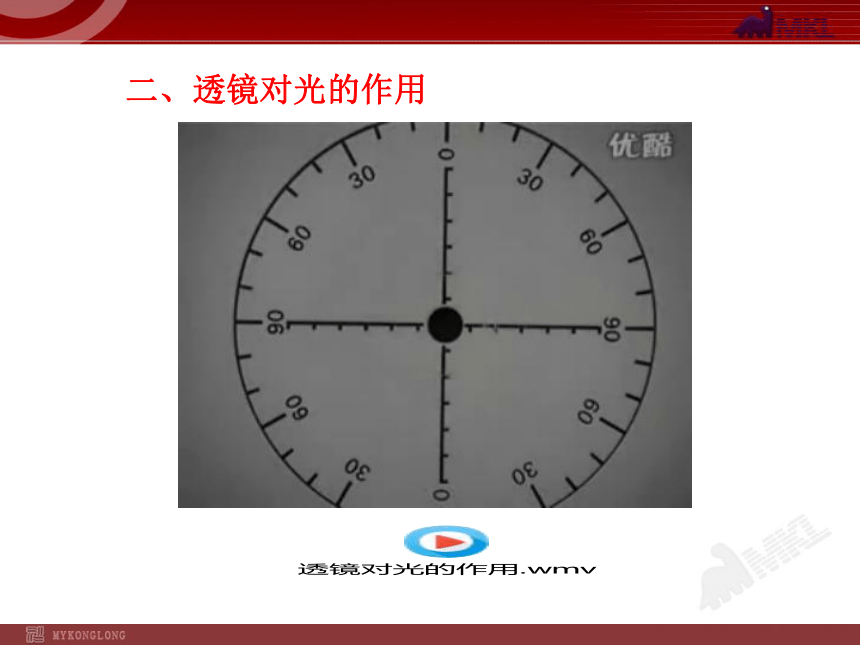

二、透镜对光的作用

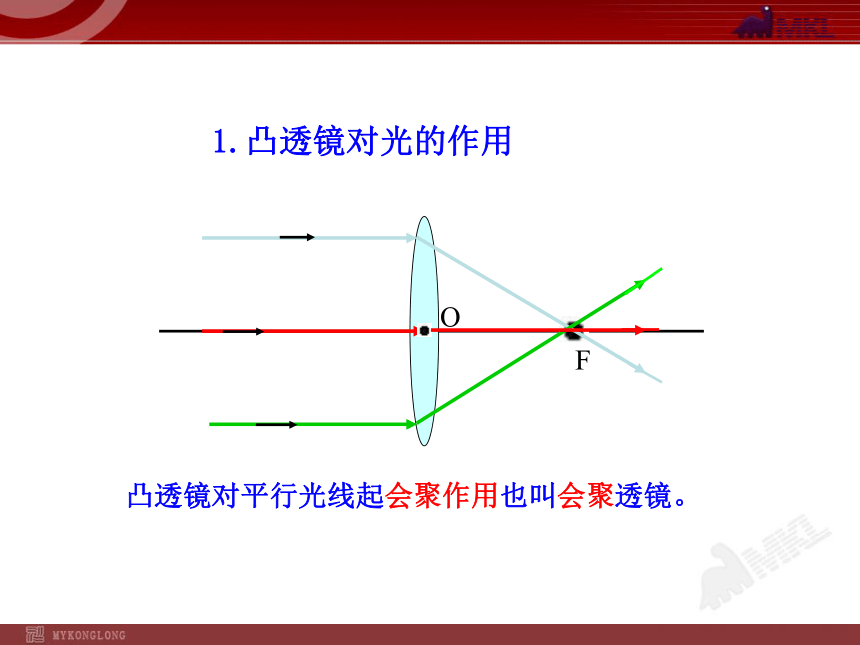

1.凸透镜对光的作用
凸透镜对平行光线起会聚作用也叫会聚透镜。
O
F
凸透镜的焦点、焦距
F
结论：凸透镜有两个实焦点，两边的焦距相等。
O
F
F
O
f
f
F
O
从凸透镜焦点处发出的光线经凸透镜折射后将会
F
根据光路可逆，从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出。
思考
结论
凸透镜的三条特殊光线
F
F
F
F
F
F
1.过光心的光线传播方向不变
2.平行主光轴的光线经凸透镜折射后通过焦点
3.通过焦点的光线经凸透镜折射后平行于主光轴
2.凹透镜对光线的作用
平行于主光轴的光线经凹透镜后变得发散，此凹透镜也叫发散透镜。
F
虚焦点
结论
根据光路可逆，下面的光线应如何射出？
射向凹透镜另一侧焦点的光线折射后平行于主光轴射出。
F
F
结论
凹透镜的三条特殊光线
1.过光心的光线传播方向不变
2.平行主光轴的光线经凹透镜折射后发散射出，反向延长线通过焦点
3.凹透镜的入射光线的延长线通过焦点，折射光线平行于主光轴射出。
F
F
F
F
F
F
在下列虚线处填上适当的透镜
F
F
F
F
考考你
三、凸透镜的实质
F
1.完成下图甲、乙的光路图。
2.如图所示，小丽同学将一个凸透镜正对太阳光，
再把一张纸放在它的另一侧，改变透镜与纸的距离，
直到纸上出现一个最小、最亮的光斑。这表明凸透镜
对光线有 作用，光斑到凸透镜
的距离就是凸透镜的 。
会聚
焦距
3.到北极探险的工作人员丢失了火种，
在冰天雪地中如何获得火？
解析：北极工作人员可以将冰块制成凸透镜的形状，然
后利用凸透镜在太阳光下能将阳光会聚到焦点的特点，引
燃易燃物质取火。
　4．如图是四个透镜实物图，属于凹透镜的是( )


C
5．如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，那么能使光线发散的是( )
A．a　　　　B．b　　　　　
C．c　　　　D．d
B
6．根据图中经透镜折射后的光线画出对应的入射光线。
7．如图所示，画出光线ab通过透镜后的完整光路。
8．如图所示的光路图，正确的是( )


B
9．如图所示，F为凸透镜的焦点，O为光心，请画出入射光线所对应的折射光线。
10．在如图所示的光路图中，分别填入合适的透镜。
一、分类：凸透镜和凹透镜
二、概念：1.主光轴 2.光心
3.焦 点 4.焦距
三、透镜对光线的作用：
1.凸透镜对光线起会聚作用
2.凹透镜对光线起发散作用
