人教版八年级物理上册-5.2生活中的透镜-课件(共20张PPT)

(共20张PPT)
生活中的透镜

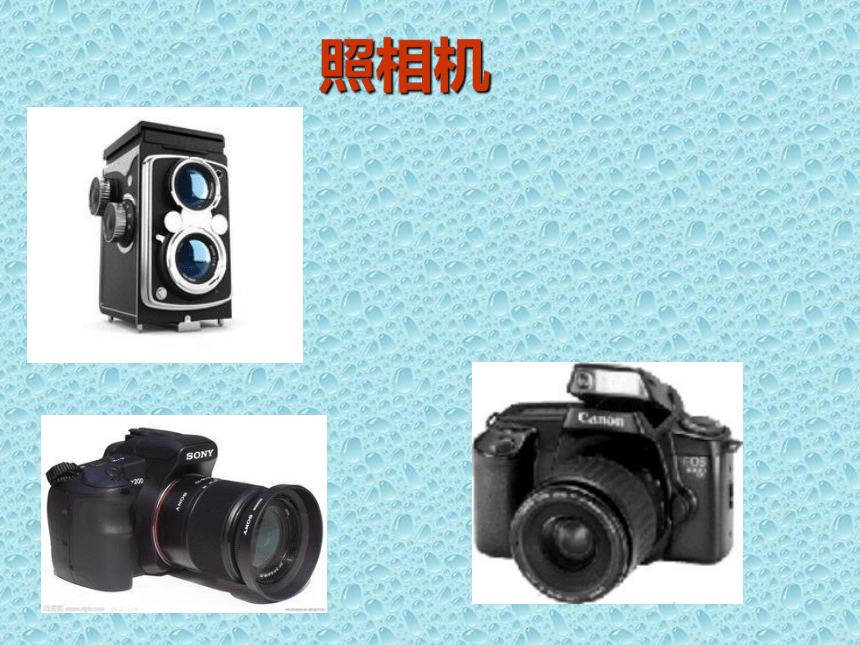

照相机

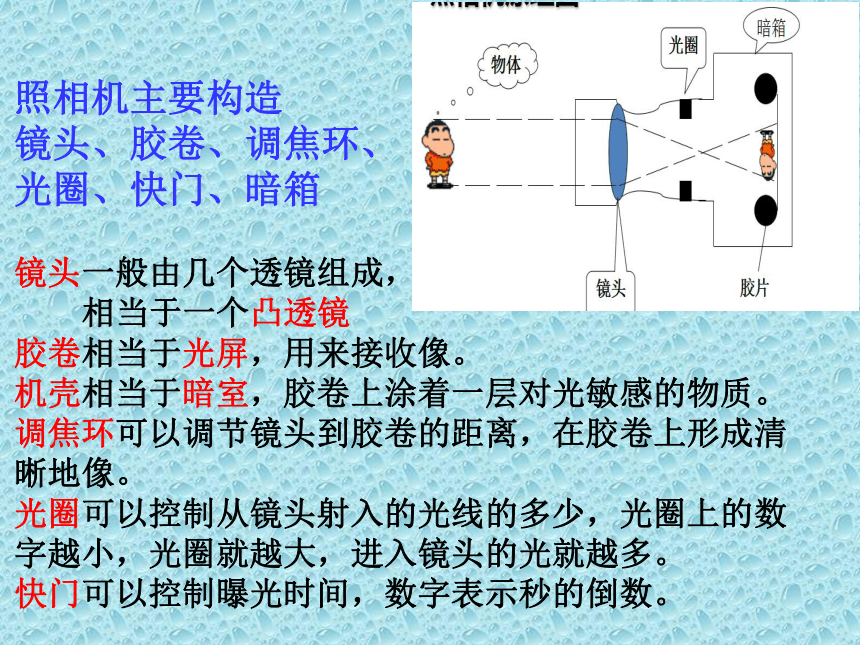

照相机主要构造
镜头、胶卷、调焦环、
光圈、快门、暗箱
镜头一般由几个透镜组成，
相当于一个凸透镜
胶卷相当于光屏，用来接收像。
机壳相当于暗室，胶卷上涂着一层对光敏感的物质。
调焦环可以调节镜头到胶卷的距离，在胶卷上形成清晰地像。
光圈可以控制从镜头射入的光线的多少，光圈上的数字越小，光圈就越大，进入镜头的光就越多。
快门可以控制曝光时间，数字表示秒的倒数。

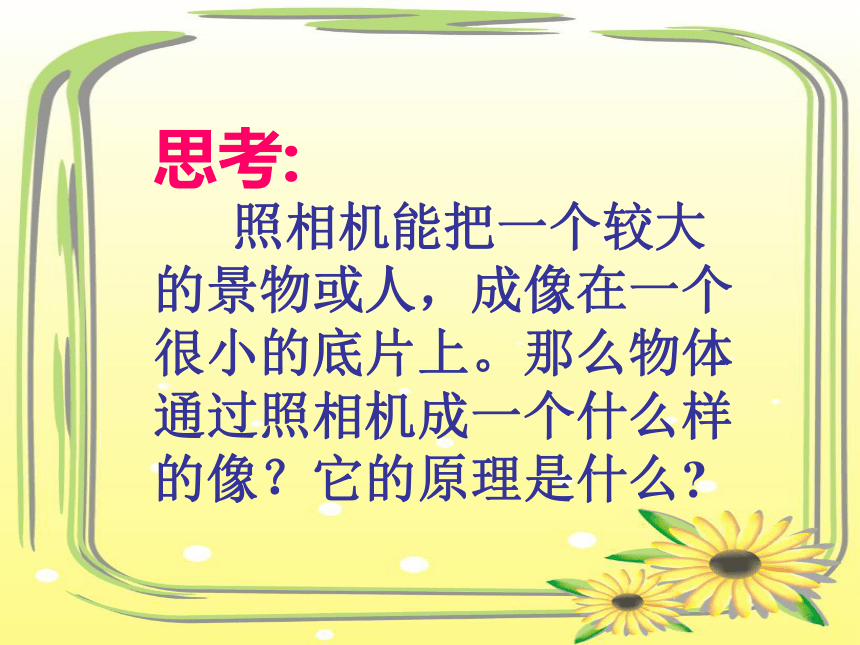

思考:
照相机能把一个较大的景物或人，成像在一个很小的底片上。那么物体通过照相机成一个什么样的像？它的原理是什么

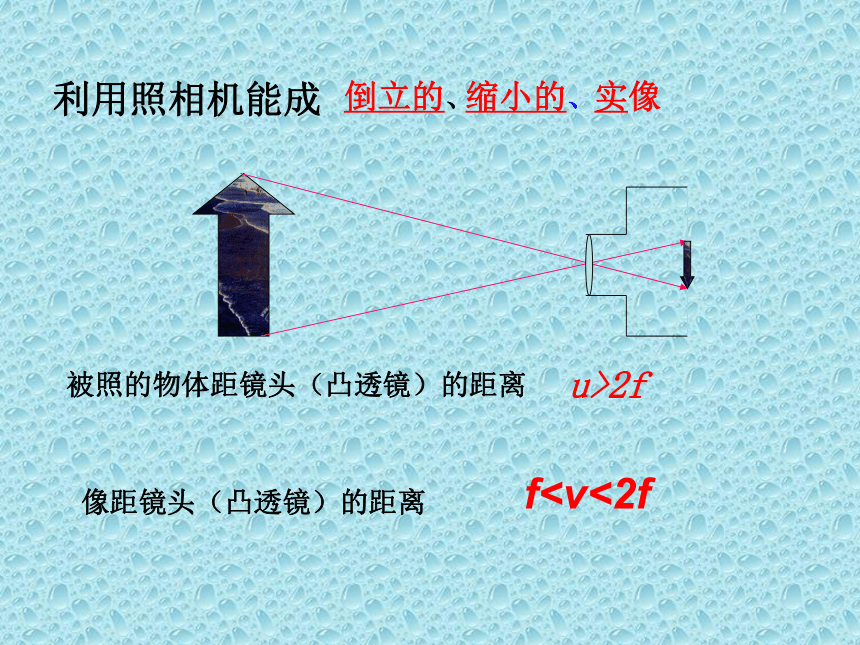

利用照相机能成
倒立的、
实像
缩小的、
被照的物体距镜头（凸透镜）的距离
u>2f
像距镜头（凸透镜）的距离
f·
·
·
·
·
·

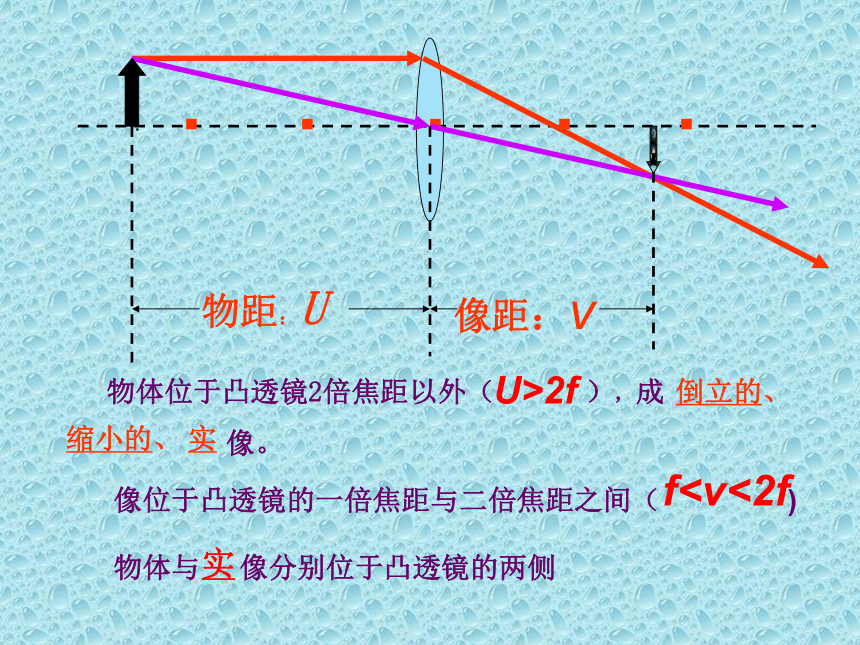

物距：U
像距：v
物体位于凸透镜2倍焦距以外（ ），成
像。
倒立的、
缩小的、
实
像位于凸透镜的一倍焦距与二倍焦距之间（ )
物体与 像分别位于凸透镜的两侧
实
U>2f

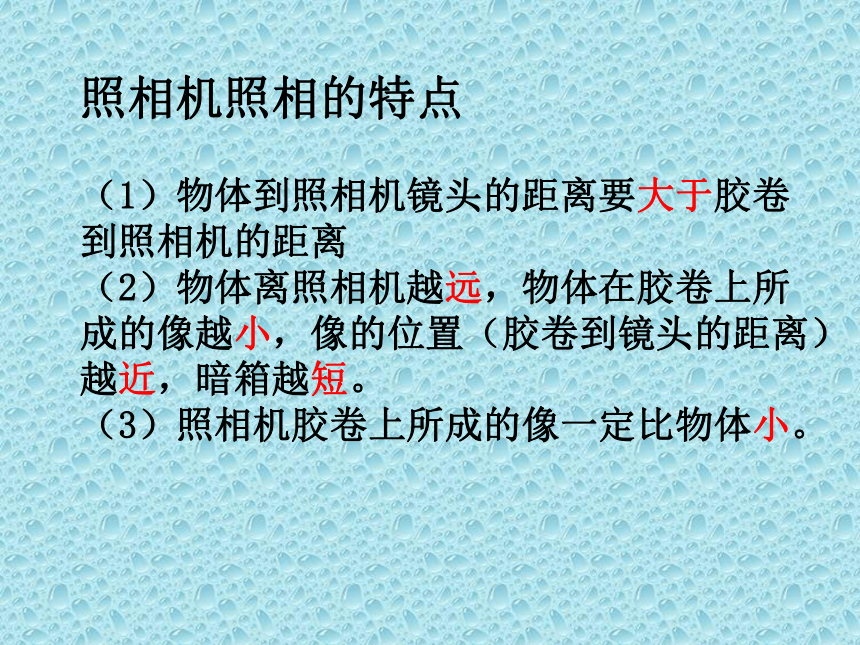

f照相机照相的特点
（1）物体到照相机镜头的距离要大于胶卷到照相机的距离
（2）物体离照相机越远，物体在胶卷上所成的像越小，像的位置（胶卷到镜头的距离）越近，暗箱越短。
（3）照相机胶卷上所成的像一定比物体小。

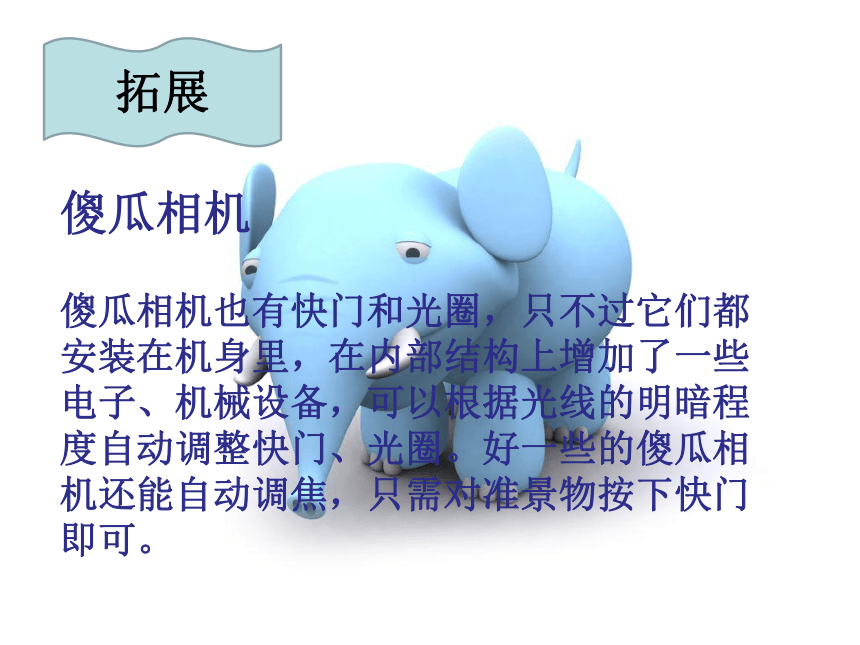

拓展
傻瓜相机
傻瓜相机也有快门和光圈，只不过它们都安装在机身里，在内部结构上增加了一些电子、机械设备，可以根据光线的明暗程度自动调整快门、光圈。好一些的傻瓜相机还能自动调焦，只需对准景物按下快门即可。

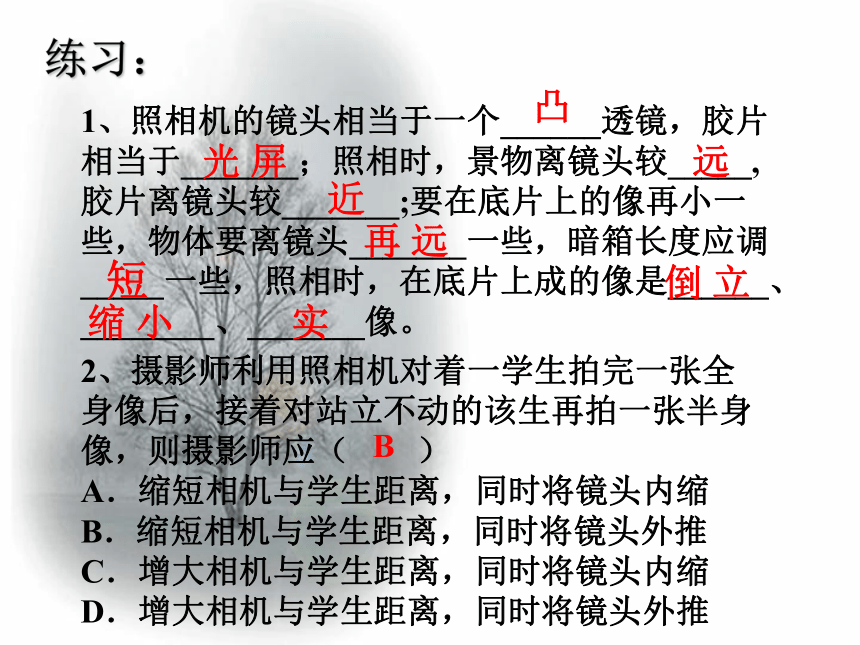

练习：
1、照相机的镜头相当于一个______透镜，胶片相当于_______；照相时，景物离镜头较_____,胶片离镜头较_______;要在底片上的像再小一些，物体要离镜头_______一些，暗箱长度应调_____一些，照相时，在底片上成的像是______、________、_______像。
凸
光 屏
倒 立
缩 小
实
远
近
再 远
2、摄影师利用照相机对着一学生拍完一张全身像后，接着对站立不动的该生再拍一张半身像，则摄影师应（　　）
A．缩短相机与学生距离，同时将镜头内缩
B．缩短相机与学生距离，同时将镜头外推
C．增大相机与学生距离，同时将镜头内缩
D．增大相机与学生距离，同时将镜头外推
B
短
思考：
1.幻灯片与屏幕上的像哪个大？哪个小？
2.哪一段是物距，哪一段是像距？物距和像距哪个大？
3为使银幕上获得的像是正立放大的像，幻灯片应如何放置？
投影仪原理
·
·
·
·
·
·
物体位于凸透镜的二倍焦距与一倍焦距之间（ )
成 像
倒立的、
放大的、
实
2f>u>f
物体与实像大小比较
实像大于物体
（像大）
物距与像距大小比较
像距大于物距
（像距大）
投影仪成像特点
（1）投影片到镜头的距离小于镜头到像的
距离
（2）投影片离镜头越近，屏幕上所成的像
越大，像到镜头的距离越大
（3）投影仪在屏幕上所成的像一定比图案
（物体）大。
如图所示是幻灯机的工作原理图.幻灯机的镜头相当于一个_____镜.为了使观众看到正立的像，幻灯片要_____(选填“顺着”或“倒着”)插入架上.用强光照射幻灯片，幻灯片上的画面在屏幕上形成_____(选填“实”或“虚”)像.
凸透
倒着
实
.
.
物体位于焦点以内
即( u<1f )
时，成
正立的、
放大的、
像
虚
放大镜成像特点
（1）物体被放大了
（2）物体和像在凸透镜的同侧
（3）放大镜离物体越近，所成的像越小；
放大镜离物体越远（不超过焦距），
所成的像越大。
物距
(u)
像的性质
大小
正倒
虚实
像距(v)
u>2f
u=2f
2f>u>f
u=f
u缩小
倒立
实
f等大
倒立
实
v=2f
放大
倒立
实
v>2f
不成像
放大
正立
虚
凸 透 镜 成 像 规 律
练 习
1、放大镜和幻灯机的镜头都是________，两者所成的像不同，前者是成_____像；后者成的是______像。
凸透镜
虚
实
2、幻灯机是根据物体到凸透镜的距离在______________时，成______的______像的原理制成的。
2倍焦距到焦距
倒立
实
3、放大镜实际上是一个_______镜，使用时，通过放大镜可以看到物体的______、______的____像。
凸透
正立
放大
虚
4、某同学把照相机、投影仪及放大镜成的像作了比较后，他认为这三种仪器所成的像具有如下特点，其中错误的是( )
A.实像都和物体分别居于透镜两侧
B.虚像都和物体在透镜的同一侧
C.实像都是倒立的，虚像都是正立的
D.虚像都是放大的，实像都是缩小的
【解析】照相机、投影仪及放大镜的成像都属于凸透镜成像，凸透镜成像的规律是：实像都是倒立的，且像与物位于透镜的异侧，虚像都是正立的，且像与物位于透镜的同侧，虚像都是放大的，实像有缩小的、放大的和等大的，D说法错误.
D
