人教版九年级物理全册-17.4欧姆定律在串、并联电路中的应用-课件（共15页ppt）

(共15张PPT)
欧姆定律在串、并联电路中的应用
第十七章 第４节
人教版九年级上册

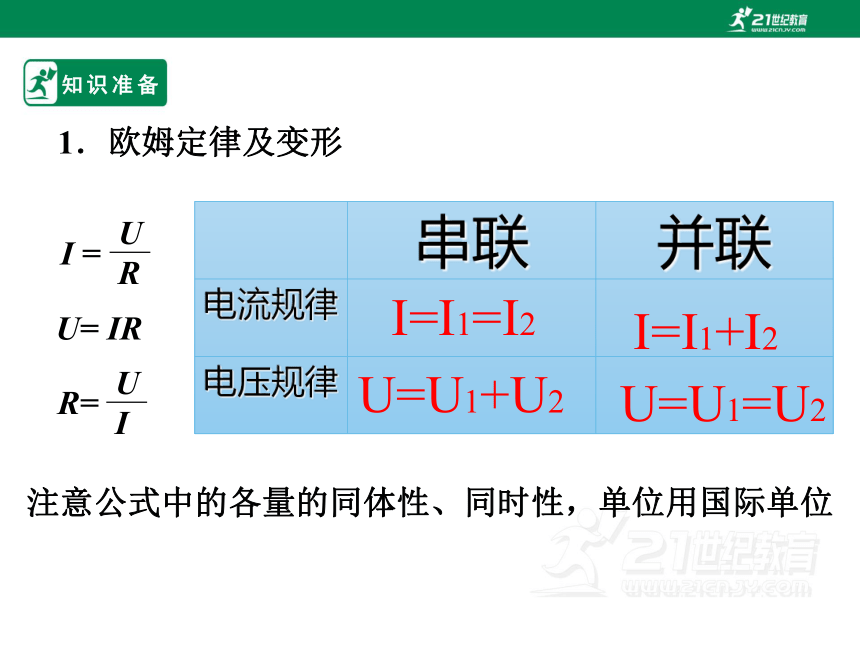

知识准备
1．欧姆定律及变形
I =
U
R
R=
U
I
U= IR
I=I1=I2
U=U1+U2
I=I1+I2
U=U1=U2
注意公式中的各量的同体性、同时性，单位用国际单位
教学目标
1. 知道串、并联电路中电阻的规律
2．能运用欧姆定律解决简单的串、并联电路问题。
3．通过计算，学会解答电学计算题的一般方法

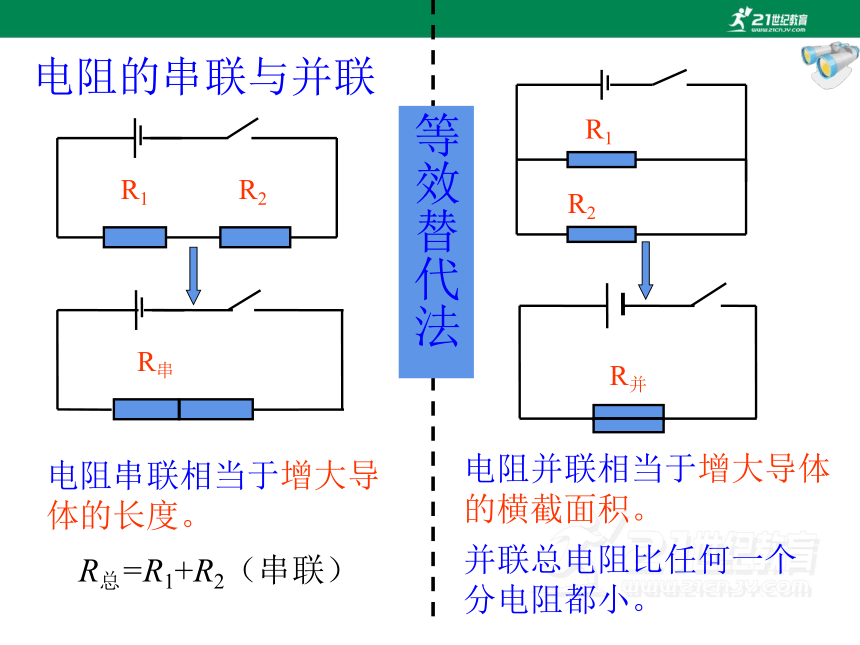

电阻的串联与并联
R1
R2
R1
R2
R串
R并
电阻串联相当于增大导体的长度。
电阻并联相当于增大导体的横截面积。
并联总电阻比任何一个分电阻都小。
等效替代法
R总=R1+R2（串联）
课堂讲解

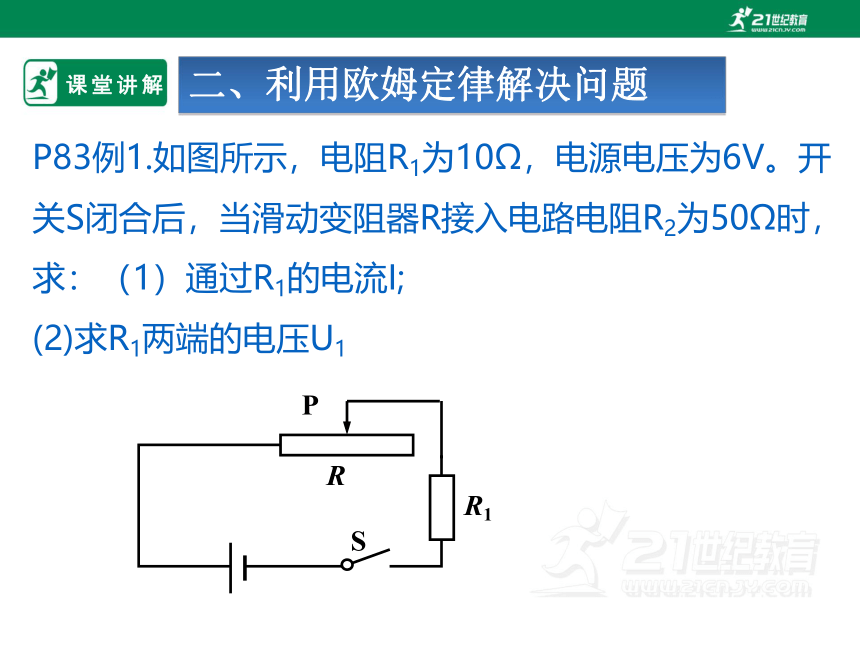

二、利用欧姆定律解决问题
P83例1.如图所示，电阻R1为10Ω，电源电压为6V。开关S闭合后，当滑动变阻器R接入电路电阻R2为50Ω时，求：（1）通过R1的电流I;
(2)求R1两端的电压U1
R1
R
S
P
课堂讲解

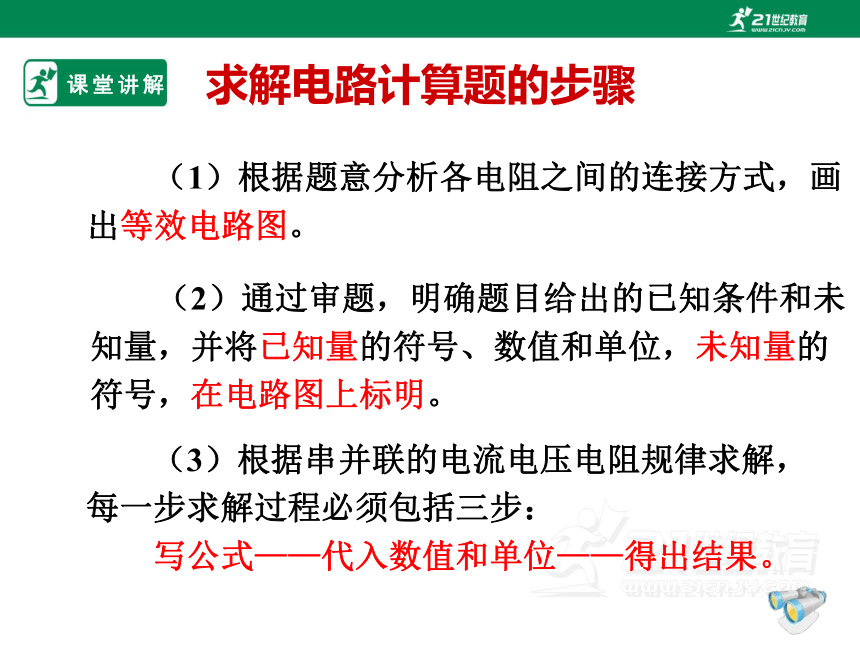

　　求解电路计算题的步骤
　　（1）根据题意分析各电阻之间的连接方式，画出等效电路图。
　　（2）通过审题，明确题目给出的已知条件和未知量，并将已知量的符号、数值和单位，未知量的符号，在电路图上标明。
　　（3）根据串并联的电流电压电阻规律求解，每一步求解过程必须包括三步：
　　写公式——代入数值和单位——得出结果。
课堂讲解

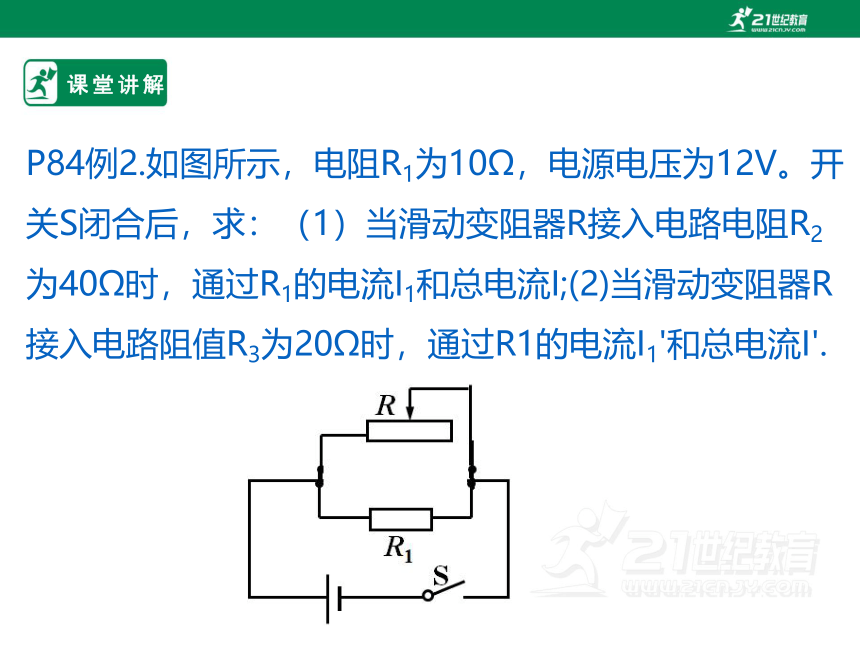

P84例2.如图所示，电阻R1为10Ω，电源电压为12V。开关S闭合后，求：（1）当滑动变阻器R接入电路电阻R2为40Ω时，通过R1的电流I1和总电流I;(2)当滑动变阻器R接入电路阻值R3为20Ω时，通过R1的电流I1'和总电流I'.
串联 并联
电流
电压
电阻
电压
电流
分配
I=I1=I2
U=U1+U2
R=R1+R2
I=I1+I2
U=U1=U2
并联分流反比
串联分压正比
R并R并思考讨论（1）当S1、S2都断开，连入电路的电阻有哪些？ 此时电路的连接方式？
A
R1
R2
R3
S1
S2
（2）S1、S2都闭合时，连入电路的电阻有哪些？ 此时电路的连接方式？
能力提升1、电源电压保持不变, R1 = R2 = R3 = 20Ω ,当S1、S2都断开，电流表示数是0.3A，求：（1）电源电压；
（2）S1、S2都闭合时，电流表示数是多少？
A
R1
R2
R3
S1
S2
解：（1）当S1、S2都断开时， R1
与R2串联在电路中，R3断路。
电源电压:
U=I(R1+R2)=0.3A×(20Ω+20Ω)
=12V
（2）当S1、S2都闭合时，R1与R3并联，R2被短路。此时各支路电流
电流表示数I=I1+I3=0.6A+0.6A=1.2A
I1 =　　=　　　= 0.6A
U
R1
12 V
20 Ω
I3 =　　=　　　= 0.6A
U
R3
12 V
20 Ω
R1=10Ω, U1=1V
R2=50Ω, U2=5V
R1
R2
=
U1
U2
串联分压规律：电阻大分电压大
各电阻两端的电压与电阻成正比
I1=1.2A, R1=10Ω
I2=0.3A, R2=40Ω
（3）
R1
R2
=
I2
I1
并联分流规律：电阻大分电流小
各支路的电流与电阻成反比
当堂检测 5min
1.D
2.解：（1）当S2、S3都断开时，
R1 与R2串联在电路中，
R总= R1+R2 =10Ω+20 Ω =30Ω
电源电压U=IR总=0.2A×30Ω =6V
（2）当S2、S3都闭合时，R1与R2并联。此时各支路电流
电流表示数I=I1+I2=0.6A+0.3A=0.9A
I1 =　　=　　　= 0.6A
U
R1
6 V
10 Ω
I2 =　　=　　　= 0.3A
U
R2
6 V
20 Ω
3B 4.C
当堂检测
课堂小结
串联 并联
电流
电压
电阻
电压
电流
分配
I=I1=I2
U=U1+U2
R=R1+R2
I=I1+I2
U=U1=U2
并联分流反比
串联分压正比
R并R并THE end
