串、并联电路电压的规律
探究串联电池组的电压规律

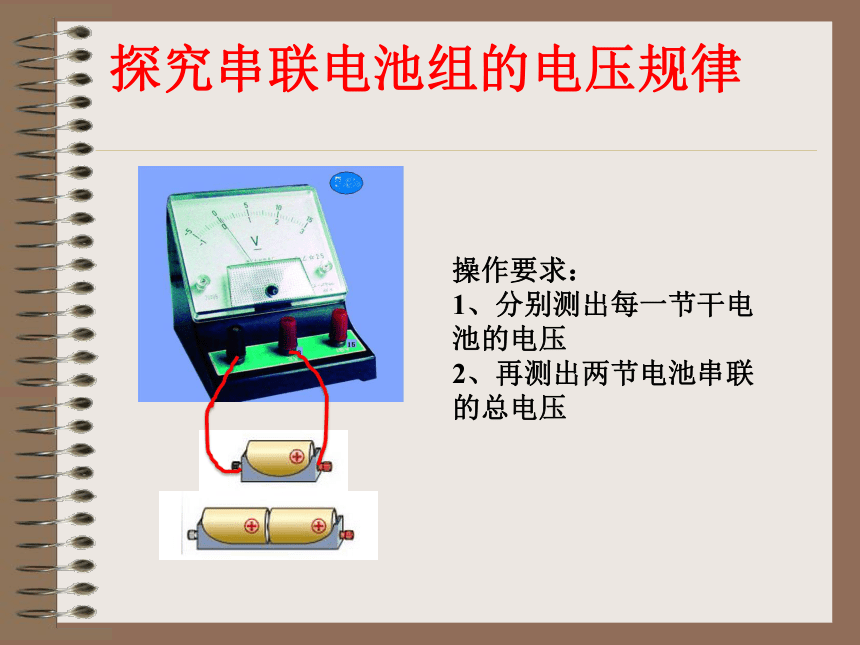

操作要求：
1、分别测出每一节干电池的电压
2、再测出两节电池串联的总电压
探究串联电池组的电压规律
串联电池组的电压等于各节电池的电压之和。
U总=U1 +U2
A
B
C
+
-
A
B
C
+
-
A
B
C
+
-
V
V
V

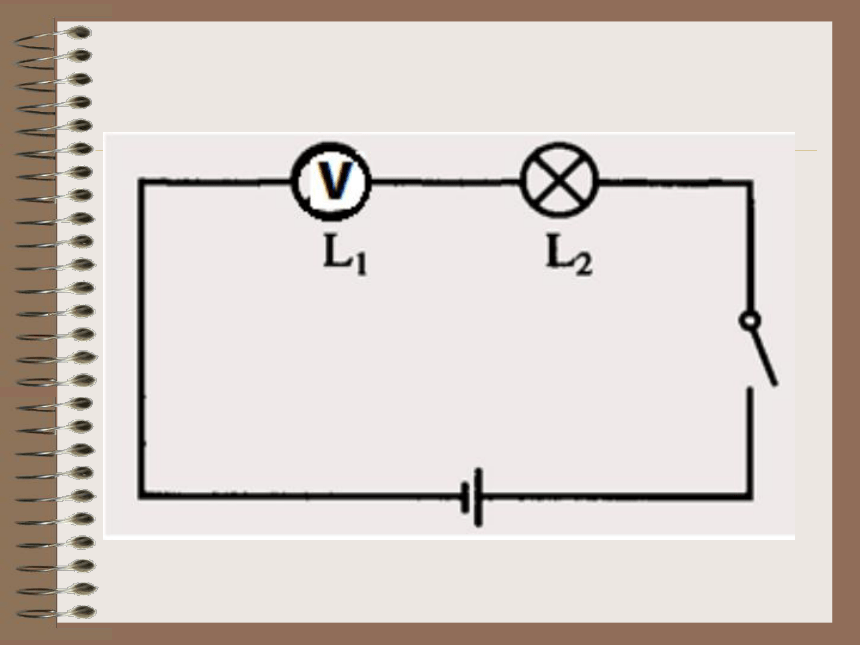

探究串联电路的电压规律
实验结果记录表：
AB间的电压
/V BC 间的电压
/V AC间的电压
/V
第一组数据
第二组数据
第三组数据
第四组数据
A
B
C
串联电路的电压规律
串联电路的电压规律
串联电路两端的总电
压等于各部分电路两
端电压之和
UAC=UAB +UBC
即U总=U1 +U2
V
V
V
探究并联电路的电压规律
实验结果记录表：
L1两端的电压U1/V L2两端的电压U2/V 总电压U/V
第一组数据
第二组数据
第三组数据
第四组数据
并联电路的电压规律
探究并联电路的电压规律
并联电路两端的总电压
与各支路两端电压相等
U总=U1 =U2

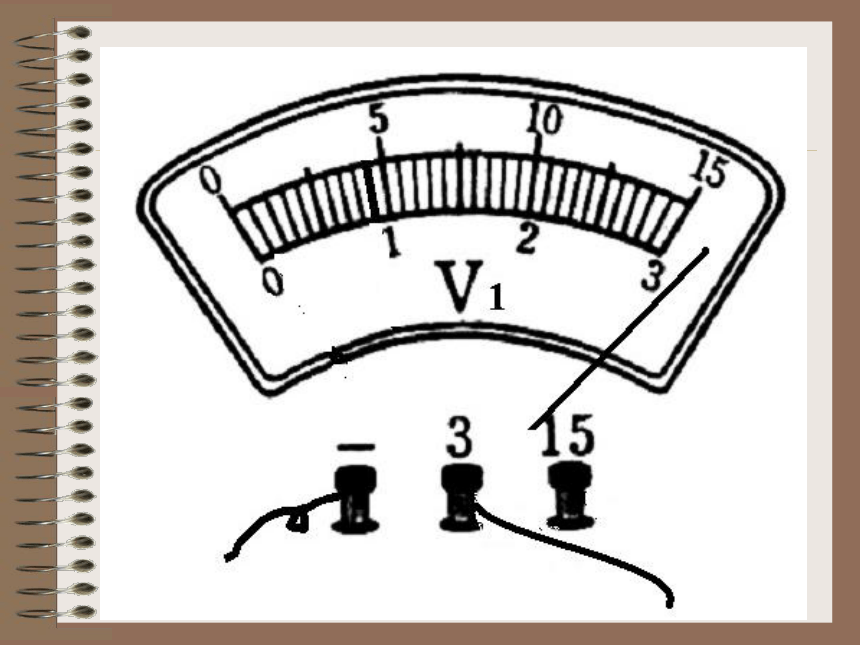

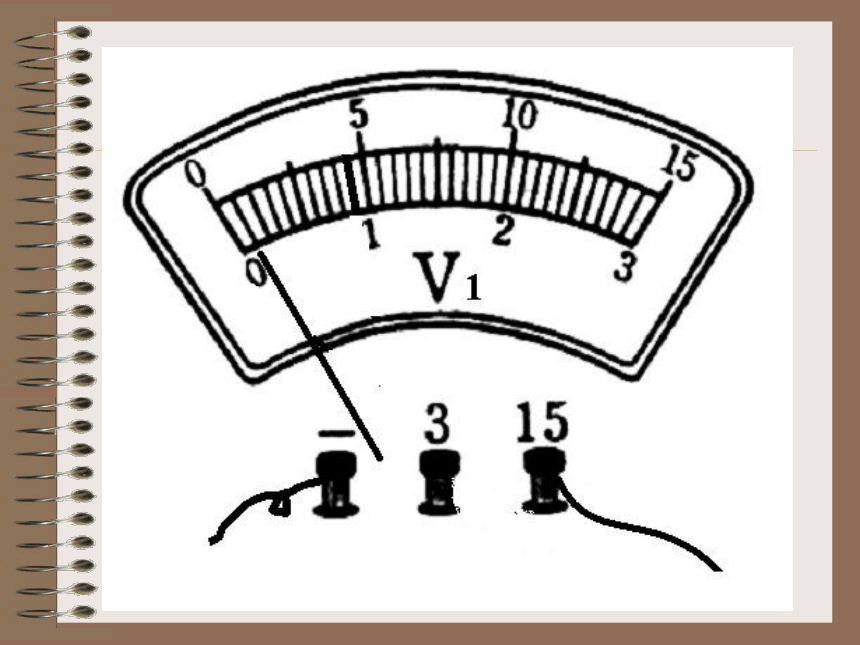

1、一个用电器工作时，要求电源电压是6V如果用干电池做电源，需要 节串联起来如果用铅蓄电池做电源，需要 个串联起来
4
3
2.5
2.5
6.3V
