电 压
第十六章 第１节
1、一节干电池，一个小灯泡、一个开关和若干导线如何安装才能是小灯泡发光，根据所画电路图，用导线将电路连接起来．
在这种情况下，为什么电路中不能形成电流，电源的作用是什么？
1）闭合电路中的开关，灯泡亮了，说明电路中产生了电流．
2）取下电池，闭合开关，灯泡不亮，电路中没有电流．

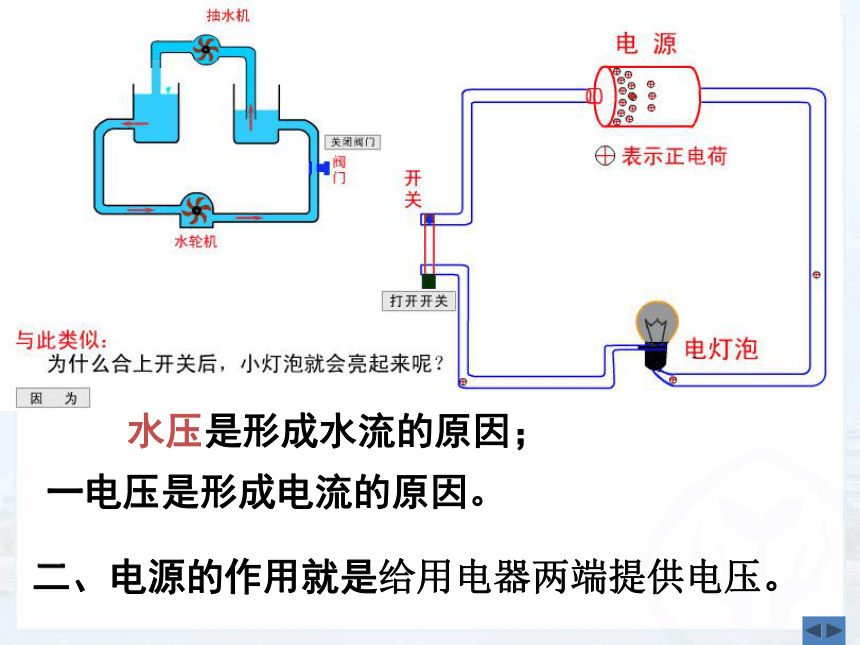

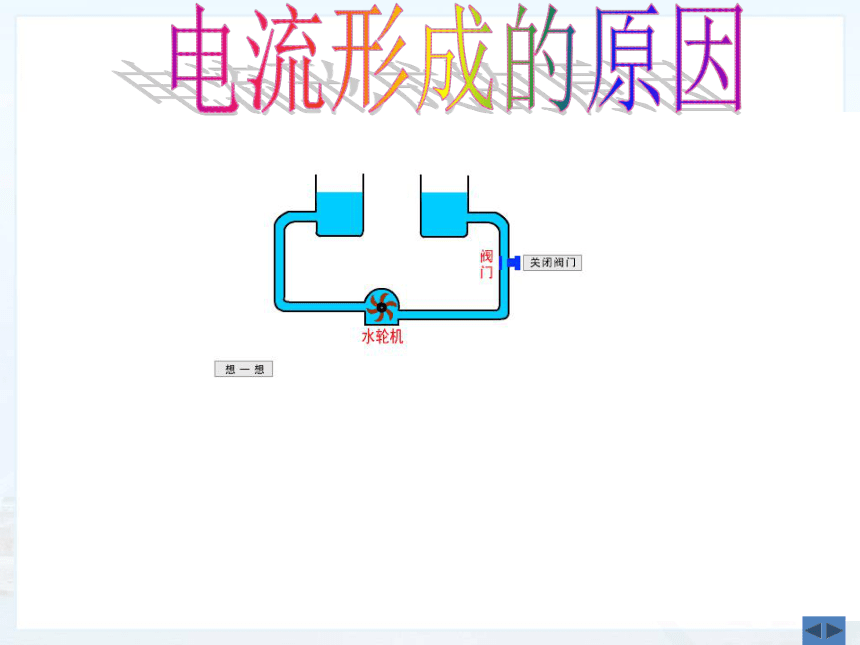

水压是形成水流的原因；
一电压是形成电流的原因。
二、电源的作用就是给用电器两端提供电压。
　　两次实验小灯泡的亮度相同吗？
　　你认为是什么原因引起的？
想想做做

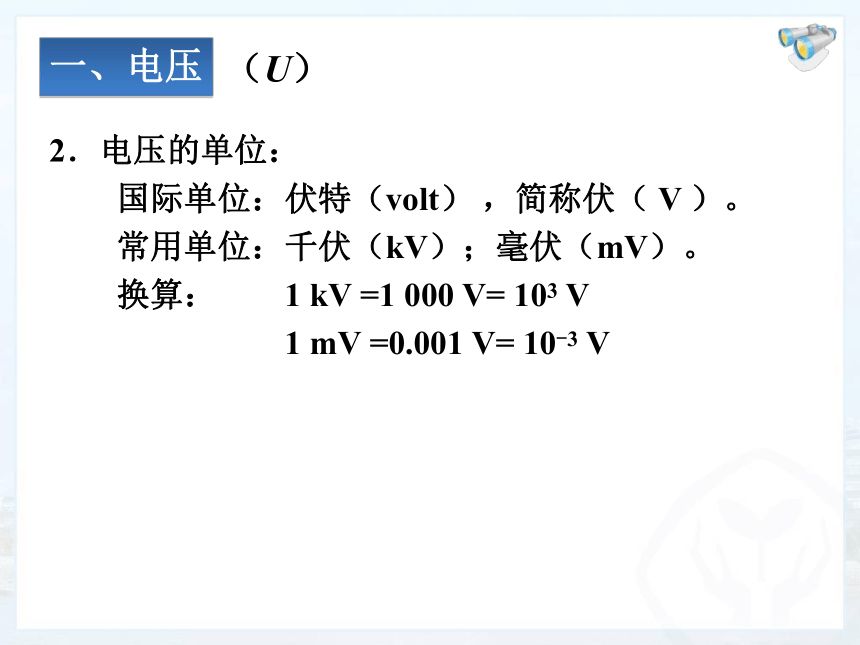

2．电压的单位：
　　国际单位：伏特（volt） ，简称伏（ V ）。
　　常用单位：千伏（kV）；毫伏（mV）。
　　换算：　　1 kV =1 000 V= 103 V
　　　　　　　1 mV =0.001 V= 10-3 V
（U）
一、电压
伏特 (1745-1827)
　　意大利科学家，他发明了伏特电堆,这是物理学历史上的神奇发明之一。电堆能产生连续的电流，它的强度的数量级比从静电起电机能得到的电流大，由此开始了一场真正电学的科学革命。
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200伏特以上的电压。
人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
发生闪电的
云层间电压
可达1000kv

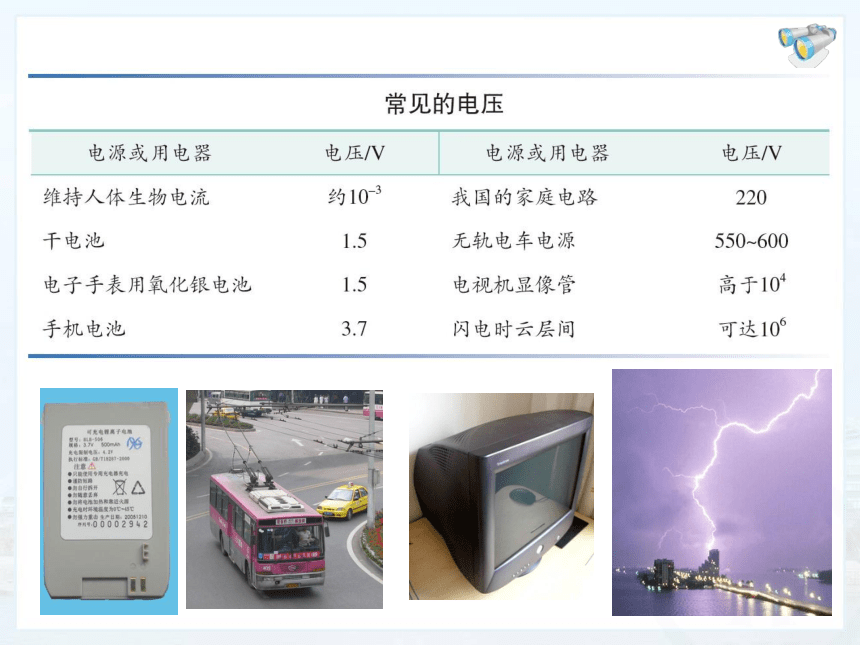

常见的几组电压值
常见的几组电压值

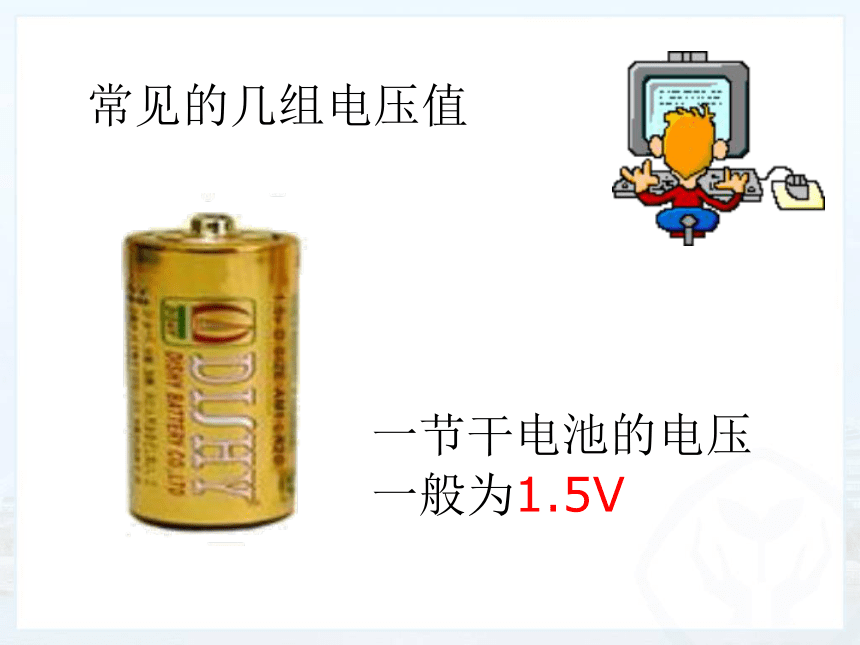

一节干电池的电压
一般为1.5V
对人体的安全电压：
不高于36V
常见的几组电压值
我国家庭电路电压是220V
常见的几组电压值
测量电路中电压大小的仪器—
V
电路中的符号
电压表
调节点
电压表的使用
1、调零：使用前检查指针是否指在零刻度线----调零
2、并联：
“＋”进“－”出：
电流从电压表的“＋”接线柱流入， “－”接线柱流出。
必须把电压表并联在待测电路的两端，
电压表的使用
3、先大后小：
先试用大量程，如电压表的示数
在小量程范围内，再改用小量程。被测电流不能超过电压表的量程
量程 分度值
大量程
小量程
0—15V
0.5V
0—3V
0.1V
观察电压表
电压表：
外观
接线柱
　　（2）电压表的读数
　　读数步骤：
　　第一步，看量程；
　　第二步，看最小分度值；
　　第三步，读数。
二.电压的测量——电压表
　　1．两个表的读数各是多少？
量程0~3 V 1.6 V
量程0~15 V 8 V
练一练
2．练习用电压表测量电压
实验
　　（1）电压表怎样连接？
V
　　将电压表接在小灯泡两端，接通电路，读取的数据是 ＿＿＿＿ V ；
　　将电压表接在电 源两端，接通电路，读取的数据是 ＿＿＿＿ V。
　　实验结果表明，电压表两次的示数是相等的，即在只有一个用电器的电路中，用电器两端的电压与电源电压相等。
实验结果
　　1．连接电路，使小灯泡发光并且用电压表测量小灯泡两端的电压。
练一练
　　1．画出对应的电路图。
V
练一练
2 V
　　3．三个电压表的读数各是多少？
12.5 V
1 V
练一练
X
　　1．电源给用电器两端提供电压。电压通常用字母U表示，单位是伏特，符号是V。
　　2．电压表与被测用电器并联，正、负接线柱的接法要正确（电流从正接线柱流入，从负接线柱流出），被测电压不能超过电压表的最大测量值。
课堂小结
