16.2 串、并联电路中
电压的规律
演示
提问：

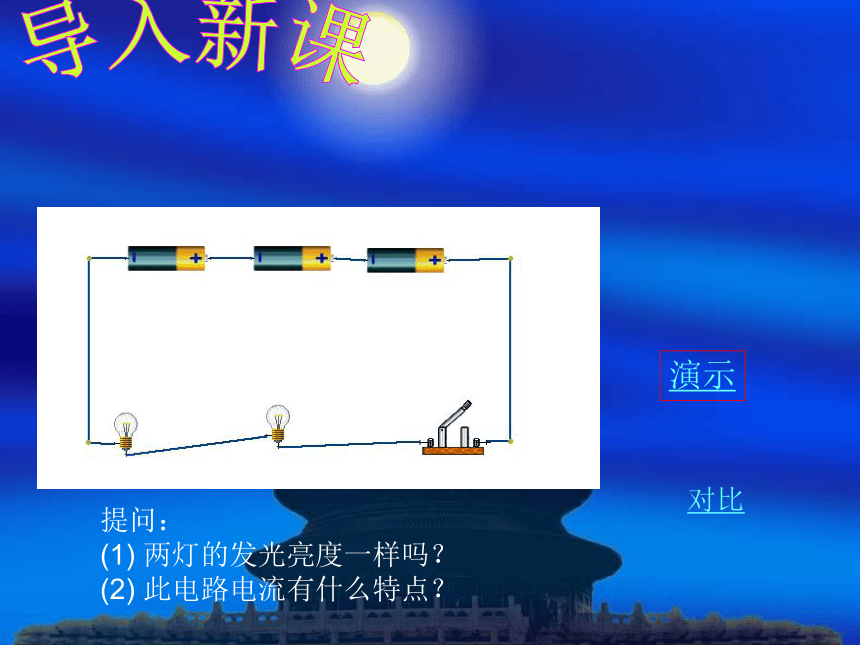

(1) 两灯的发光亮度一样吗？
(2) 此电路电流有什么特点？
对比

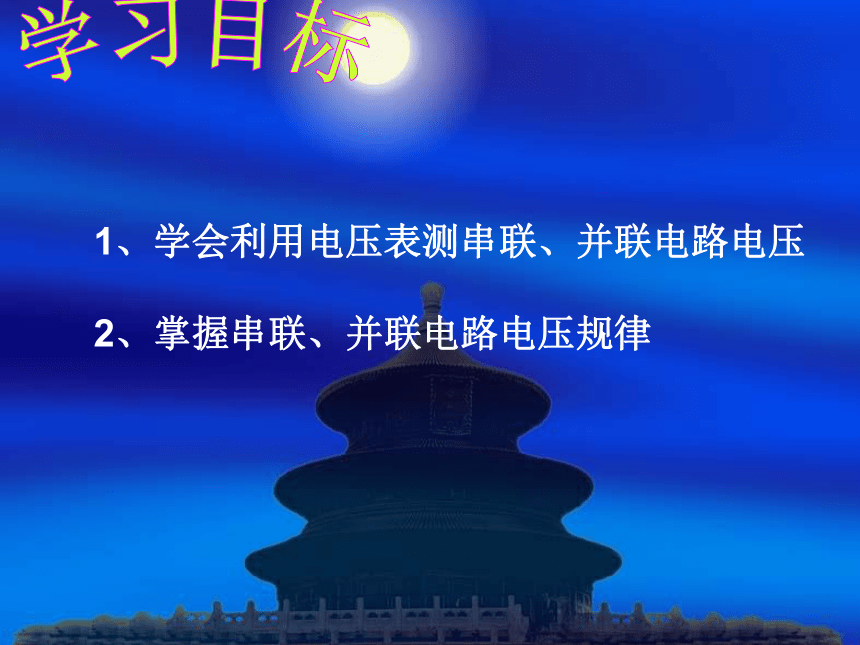

1、学会利用电压表测串联、并联电路电压
2、掌握串联、并联电路电压规律
串联电路电压的关系
（1）、学生猜想：
串联电路中电源两端的总电压和各用电器两端的电压之间有什么关系
（2）画出电路图
把电路图投影到屏幕，大家分析选择合适的电路图
（3）设计实验
a．请同学们讨论，做这个实验我们需要哪些实验器 材？它们的作用各什么？
b．实验时要测出哪些数据？怎样正确使用电压表？设计记录表格。

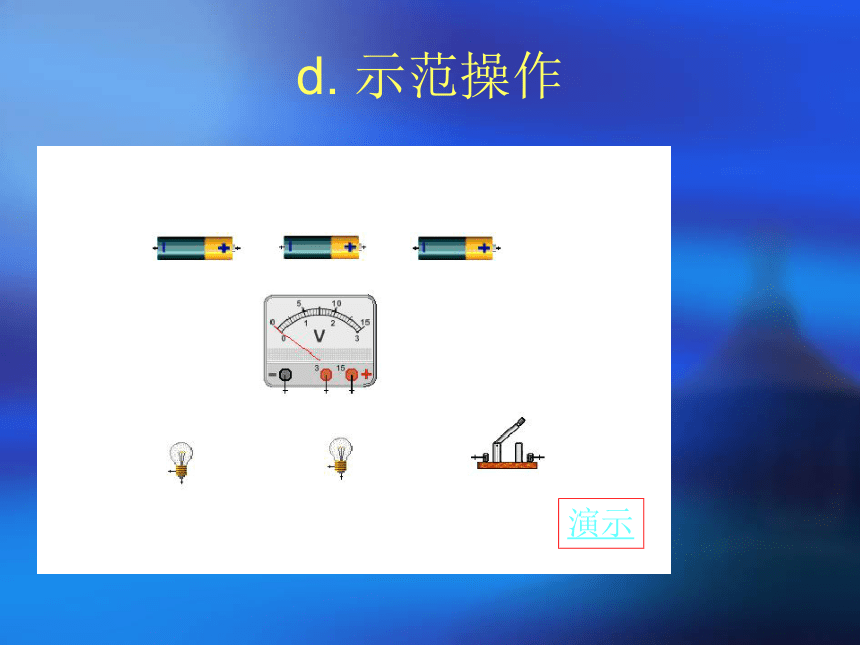

d. 示范操作
演示
学生实验1
学生实验
教师巡视，指导学生做实验，并要求记录数据于表格中
串联电路
实验次数 L1两端电压U1/V L2的两端电压 U2/V 总电压U/V
1
2

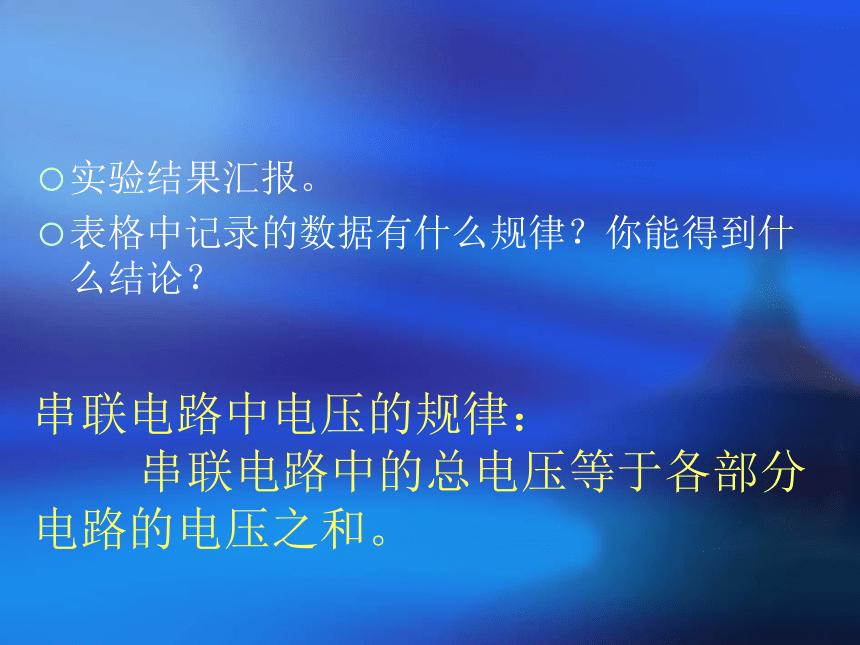

串联电路中电压的规律：
串联电路中的总电压等于各部分电路的电压之和。
实验结果汇报。
表格中记录的数据有什么规律？你能得到什么结论？
想想做做 p61
分测一节、两节、三节或更多的串联的电池电压
说出它们之间的关系
学生实验2
学生自主进行科学探究并联电路中电压的规律
教师巡视，指导学生做实验，并要求记录数据于表格中
并联电路
实验次数 L1两端电压U1/V L2的两端电压 U2/V 总电压U/V
1
2
实验结果汇报
表格中记录的数据有什么规律？你能得到什么结论？
并联电路中电压的规律：
并联电路各支路电压相等
同学们在实验中遇到了什么问题
a.串联电路：用两只完全相同的小灯泡
纠正
同学们在实验中遇到了什么问题
b. 电压表的量程的选择
纠正
同学们在实验中遇到了什么问题
c.将电压表连接错
纠正
通过这节课，同学们了解了什么 ？
