第1节 热 机
第14章 内能的利用
在我国汽车已经进入千家万户，你想知道汽车是如何获得机械能的吗？
演示：
观察现象：
塞子 ;
有“白气”产生.
冲出
管口
讨论：

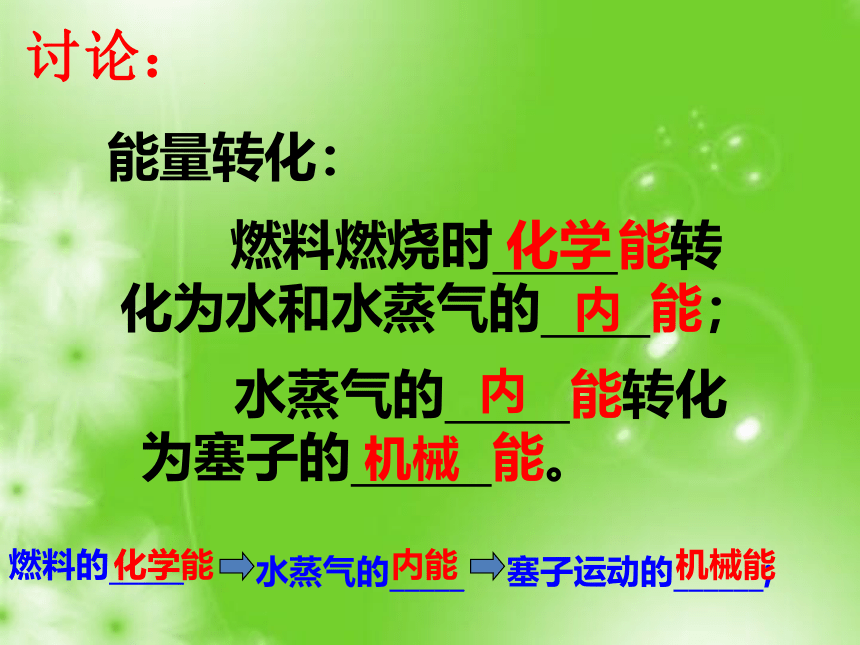

能量转化：
水蒸气的 能转化为塞子的 能。
燃料燃烧时 能转化为水和水蒸气的 能；
化学
内
内
机械
燃料的_____
水蒸气的_____
塞子运动的______;
化学能
内能
机械能

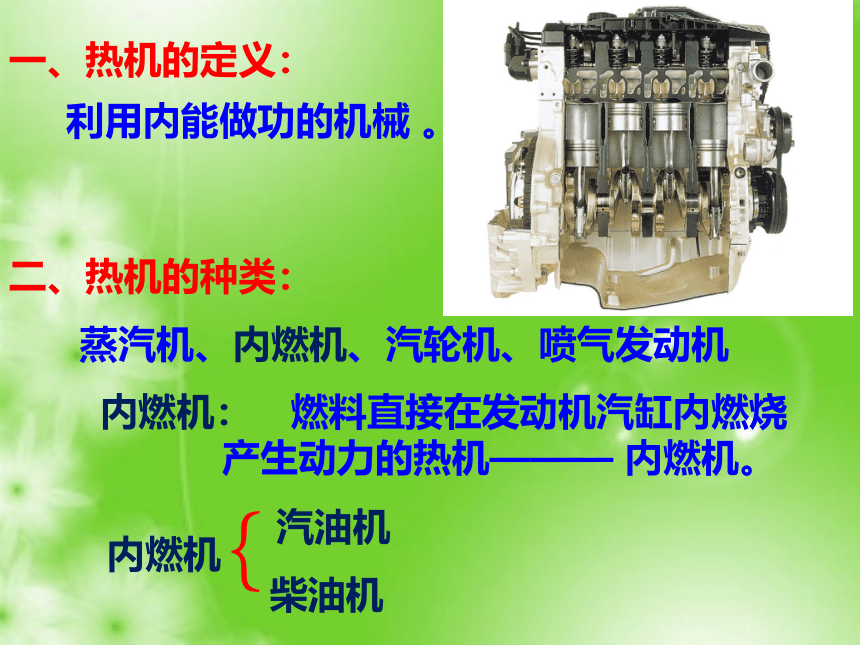

一、热机的定义：
利用内能做功的机械 。
二、热机的种类：
蒸汽机、内燃机、汽轮机、喷气发动机
燃料直接在发动机汽缸内燃烧 产生动力的热机——— 内燃机。
内燃机：
内燃机
｛
汽油机
柴油机
蒸汽机
涡轮发动机
喷气发动机
火箭发动机

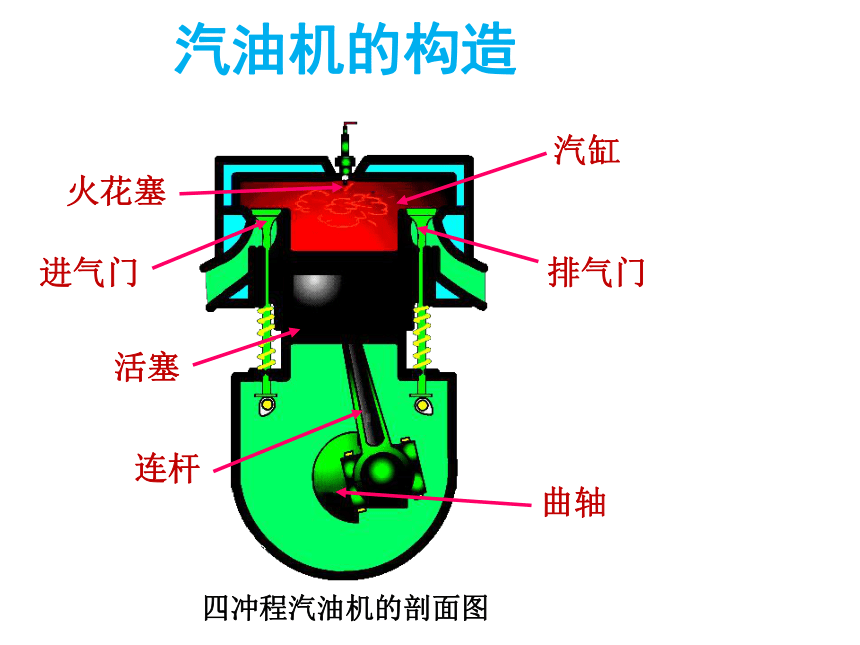

汽油机的构造
火花塞
汽缸
进气门
活塞
连杆
排气门
曲轴
四冲程汽油机的剖面图
活塞从汽缸的一端
运动到另一端的过程，
叫做一个冲程。
2、内燃机的一个工作循环
有四个冲程,分别是：
______冲程、_____冲程、
______冲程、_____冲程

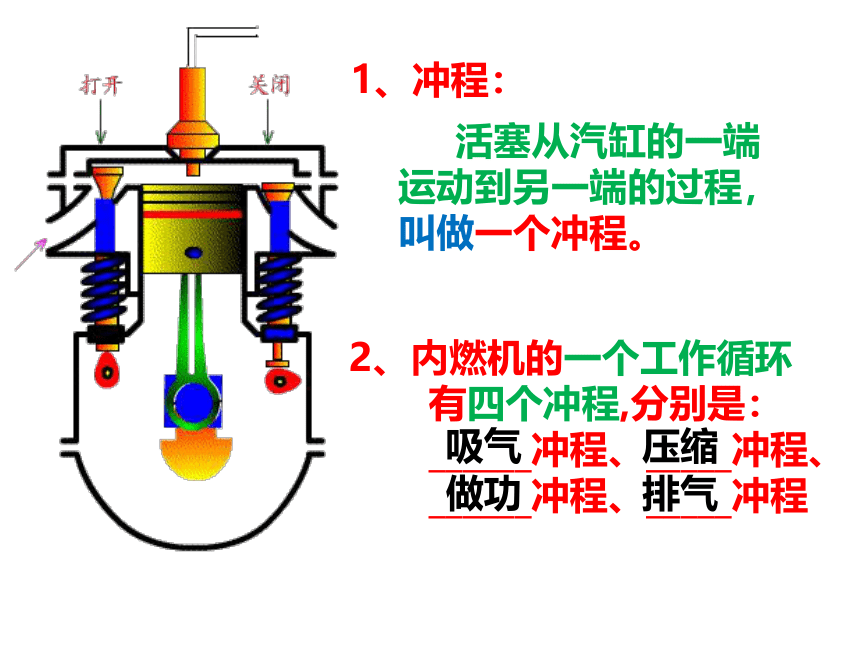

1、冲程：
吸气
压缩
做功
排气

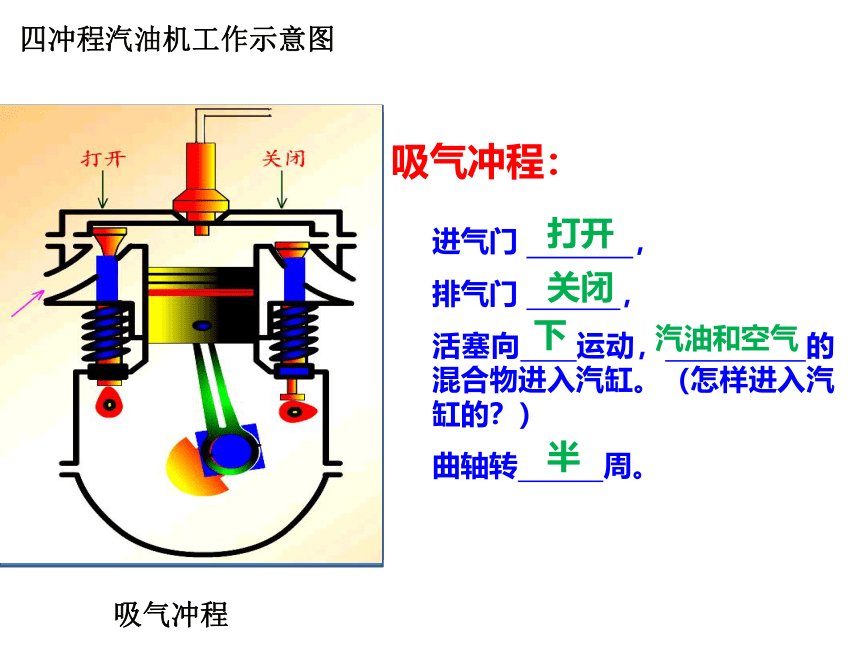

吸气冲程：
进气门 ，
排气门 ，
活塞向 运动， 的混合物进入汽缸。（怎样进入汽缸的？）
曲轴转 周。
四冲程汽油机工作示意图
吸气冲程
打开
关闭
汽油和空气
半
下
四冲程汽油机工作示意图

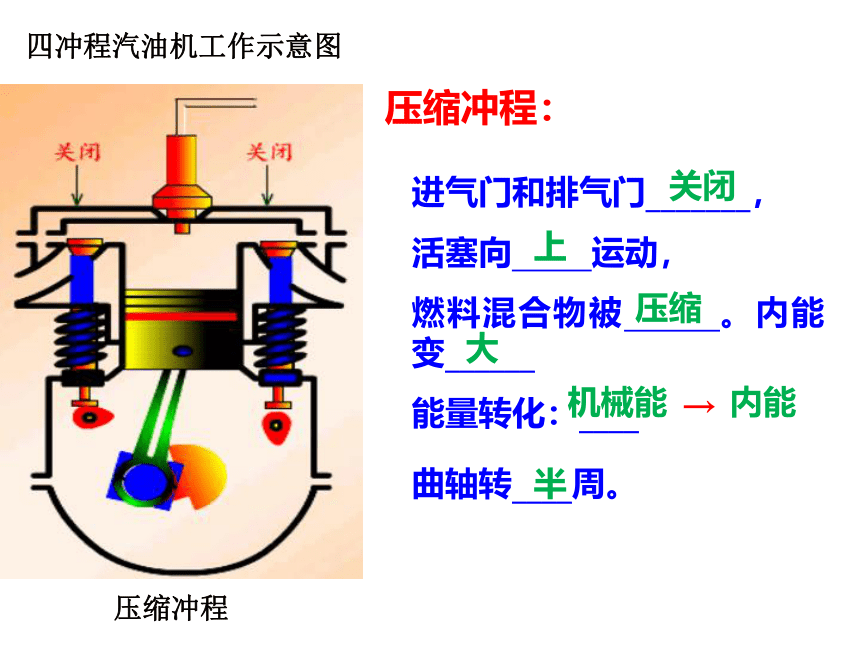

压缩冲程
压缩冲程：
进气门和排气门_______，
活塞向 运动，
燃料混合物被 。内能变______
能量转化：____
曲轴转____周。
关闭
压缩
大
上
→
机械能
内能
半
四冲程汽油机工作示意图
做功冲程
做功冲程：
能量转化：
进气门和排气门_______，
在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧产生高温高压的气体。
高温高压的气体推动活塞向 ___ 运动，带动曲轴转动,对外________。
关闭
下
做功
内能
→
机械能
四冲程汽油机工作示意图
排气冲程
排气冲程：
进气门_____，
排气门_____，
活塞向____运动，
把______排出汽缸。
曲轴转____周。
关闭
打开
上
废气
半
1、在四个冲程中，压缩冲程和做功冲
2、哪个冲程使汽车获得动力？
3、哪个冲程排出了汽车的废气？
程各发生了怎样的能量转化？
压缩冲程：
做功冲程：
机械能 → 内能
内能 → 机械能
做功冲程
排气冲程
想想议议：
冲程 进气门 排气门 活塞运动 备 注
吸气
压缩
做功
排气
学生回顾
识别热机的四个冲程
打开
关闭
向下
汽油和空气混合物进入汽缸
关闭
关闭
向上
机械能转化为内能
关闭
关闭
向下
内能转化为机械能
关闭
打开
向上
废气排出汽缸
说出下图分别是汽油机的什么冲程？
吸气冲程
做功冲程
排气冲程
压缩冲程
汽油机一个工作循环包括 个冲程，活塞往返 次，曲轴转动 圈，与曲轴相连的飞轮也转_____圈，做功 次。
汽油机工作的四个冲程中，只有_____ 燃气对外做功，其他三个冲程都是辅助冲程，要靠安装在曲轴上的 ________ 来完成。必须靠 来启动.
做功冲程
飞轮的惯性
4
2
1
2
2
外力
小结：
2、柴油机
柴油机也是常见的热机。它是用_____作为燃料来工作的热机。
柴油
柴油机的构造：
喷油嘴
汽缸
进气门
活塞
连杆
曲轴
排气门
与汽油机比较一下,想一想它是怎样工作的？
吸气冲程：
进气门____，
排气门_____。
活塞向____运动，将
空气
_____吸进汽缸。
打开
关闭
下
空气
压缩冲程：
进气门和排气门____，
活塞向____运动，活塞把空气压缩得很小，空气的压强更___，温度更____。
在压缩冲程末，汽缸内空气温度已经超过柴油的燃点。
关闭
上
大
高
做功冲程：
在压缩冲程末，从______喷出的雾状____ 遇到热空气立刻猛烈燃烧，产生高温高压的燃气，推动活塞向____运动，并通过连杆带动曲轴转动。
喷油嘴
柴油
下
排气冲程：
进气门 ____，排气门____ ，活塞向____运动，把_____排出汽缸。
废气
关闭
打开
上
废气
汽油机与柴油机的区别
师生总结
不 同 点 汽 油 机 柴 油 机
吸入物质
燃 料
构 造
点火方式
工作效率
应 用
汽油与空气的混合物
汽 油
柴 油
空 气
火花塞
喷油嘴
点燃式
压燃式
低
高
汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。
柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。
柴油机主要应用在载重汽车、拖拉机、坦克、火车、轮船。
巩固练习：
1.四冲程汽油机的一个工作循环由 、 、 、 四个冲程组成的.
2.四冲程汽油机,压缩冲程是把 能转化为 能，,做功冲程是把 能转化为 能.
3.某四冲程汽油机,曲轴转速 1200转/分,则该汽油机每秒飞轮转 圈，完成 个工作循环， 个冲程，做功 次,.
