15.5串、并联电路中电流的规律

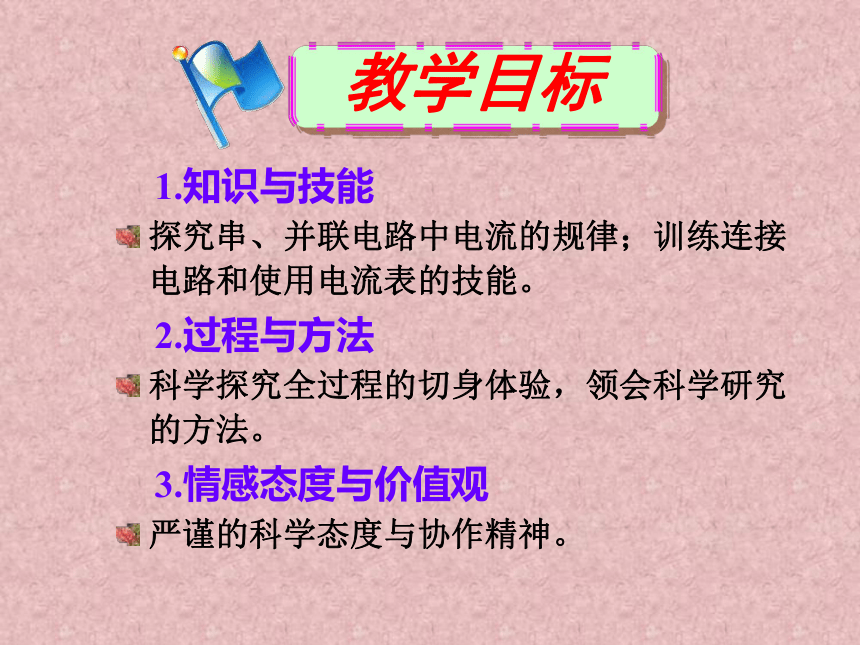

1.知识与技能
探究串、并联电路中电流的规律；训练连接电路和使用电流表的技能。
2.过程与方法
科学探究全过程的切身体验，领会科学研究的方法。
3.情感态度与价值观
严谨的科学态度与协作精神。
教学目标

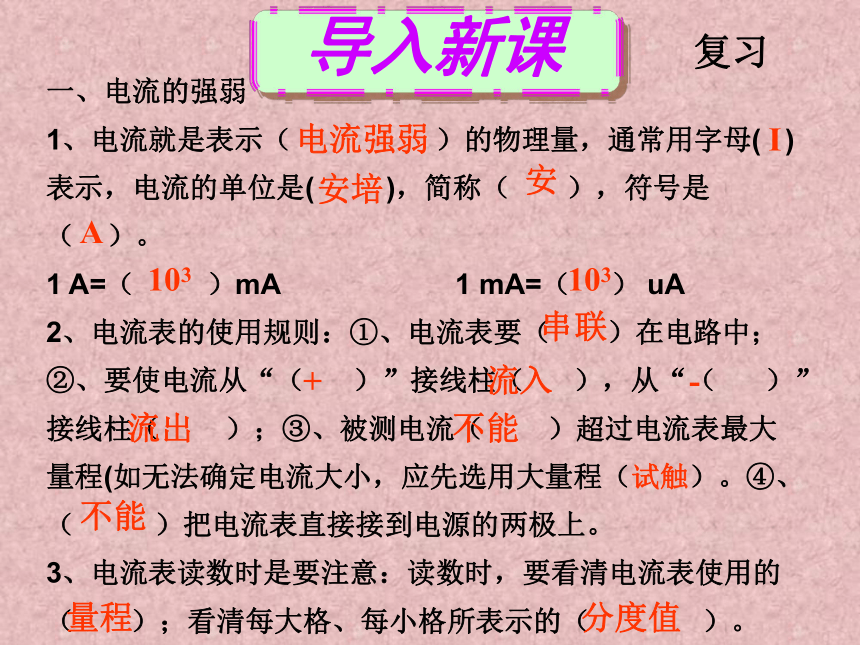

一、电流的强弱
1、电流就是表示（ ）的物理量，通常用字母( )表示，电流的单位是( )，简称（ ），符号是（ ）。
1 A=（ ）mA 1 mA=（ ） uA
2、电流表的使用规则：①、电流表要（ ）在电路中；②、要使电流从“（ ）”接线柱（ ），从“（ ）”接线柱（ ）；③、被测电流（ ）超过电流表最大量程(如无法确定电流大小，应先选用大量程（试触）。④、（ ）把电流表直接接到电源的两极上。
3、电流表读数时是要注意：读数时，要看清电流表使用的（ ）；看清每大格、每小格所表示的（ ）。
电流强弱
I
安培
安
A
103
103
串联
+
-
流入
流出
不能
不能
量程
分度值
复习
导入新课

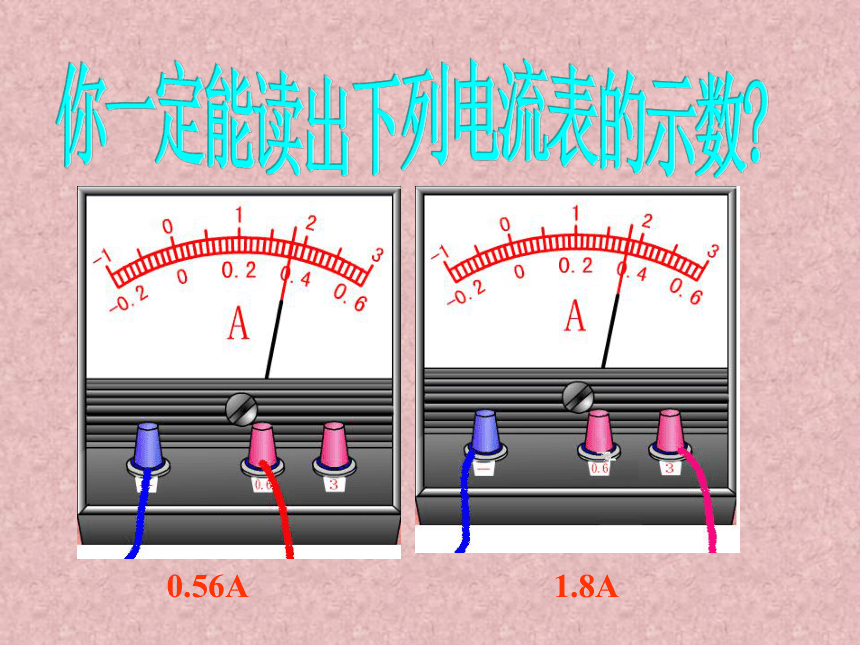

0.56A
1.8A

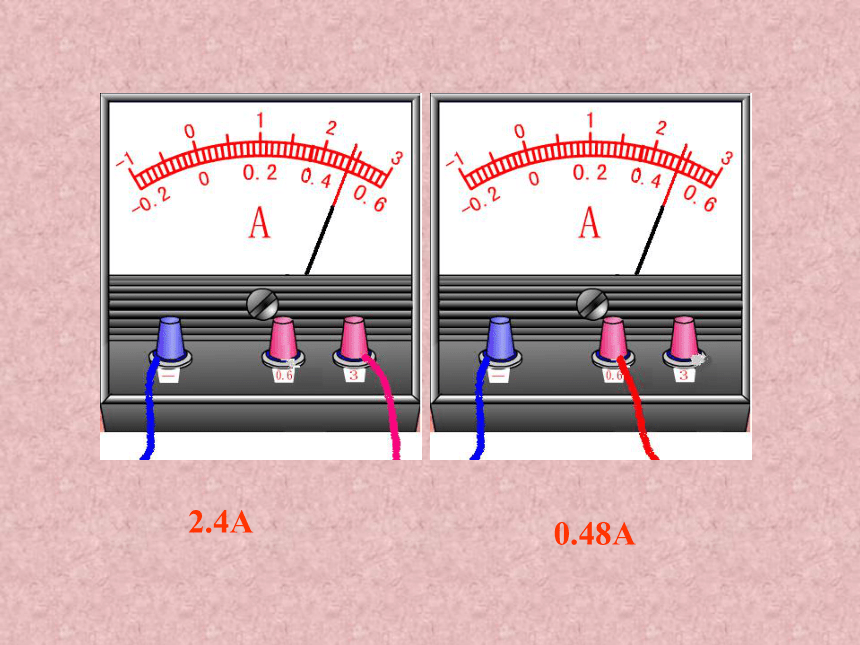

2.4A
0.48A

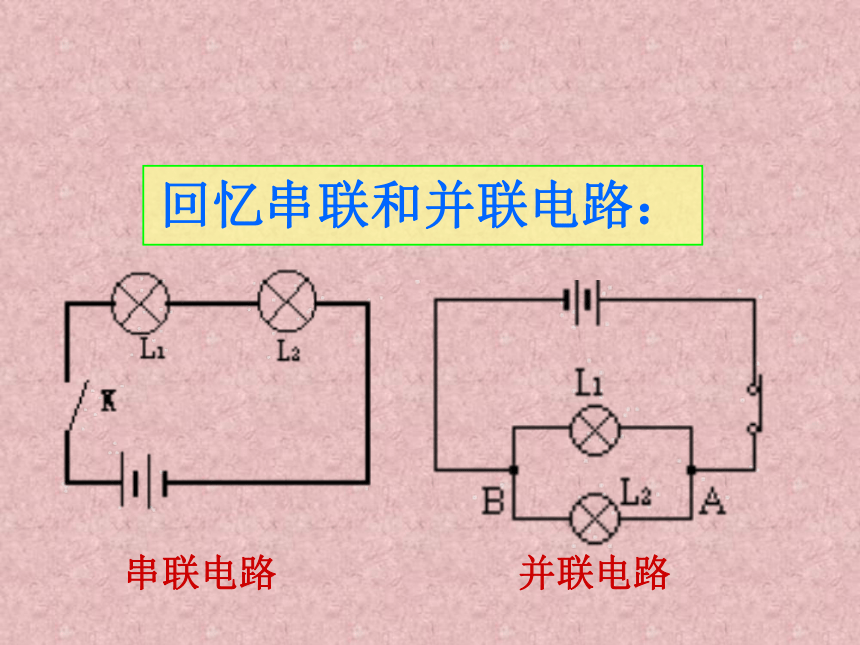

回忆串联和并联电路：
串联电路
并联电路
开关合上：

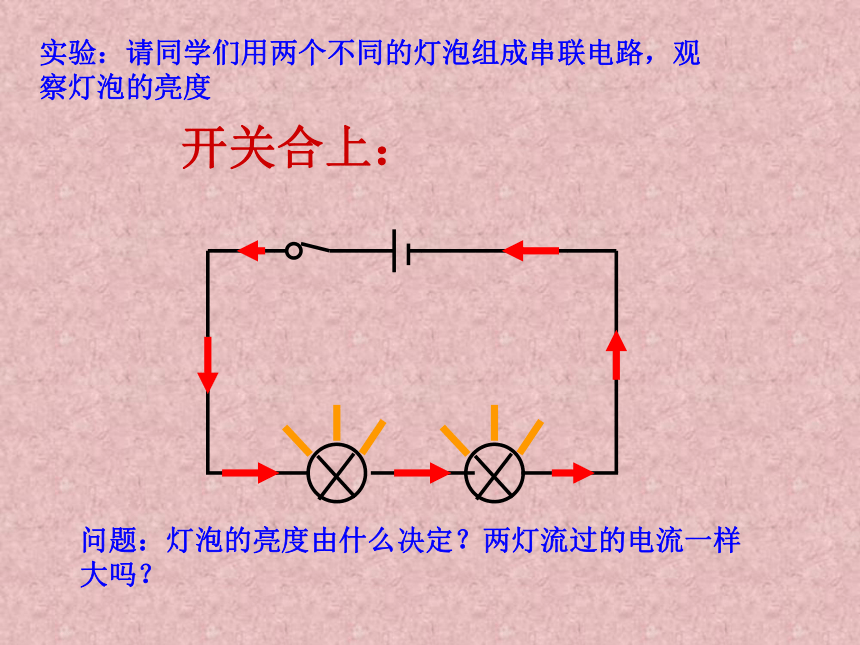

实验：请同学们用两个不同的灯泡组成串联电路，观察灯泡的亮度
问题：灯泡的亮度由什么决定？两灯流过的电流一样大吗？

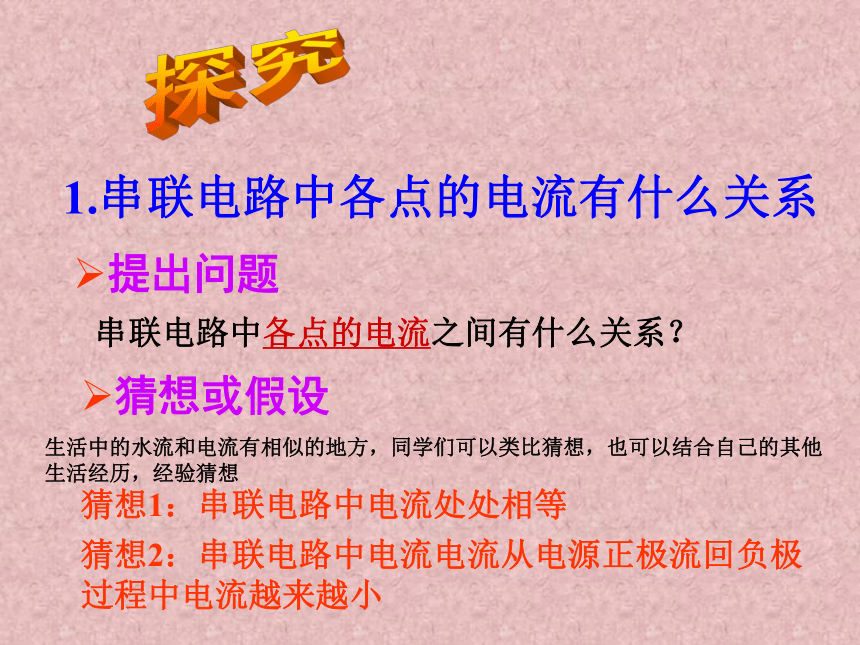

1.串联电路中各点的电流有什么关系
提出问题
串联电路中各点的电流之间有什么关系？
猜想或假设
生活中的水流和电流有相似的地方，同学们可以类比猜想，也可以结合自己的其他生活经历，经验猜想
猜想1：串联电路中电流处处相等
猜想2：串联电路中电流电流从电源正极流回负极过程中电流越来越小

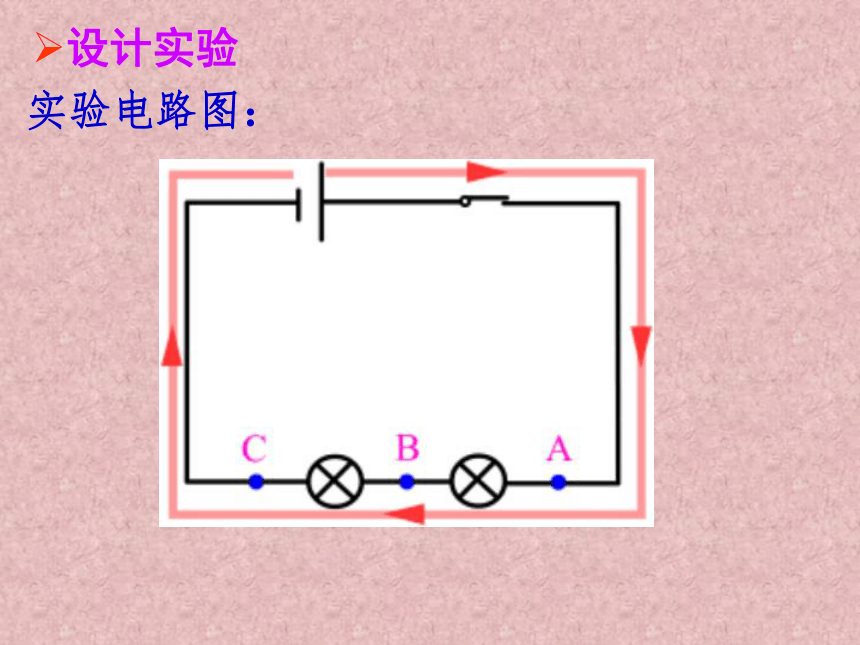

实验电路图：
设计实验

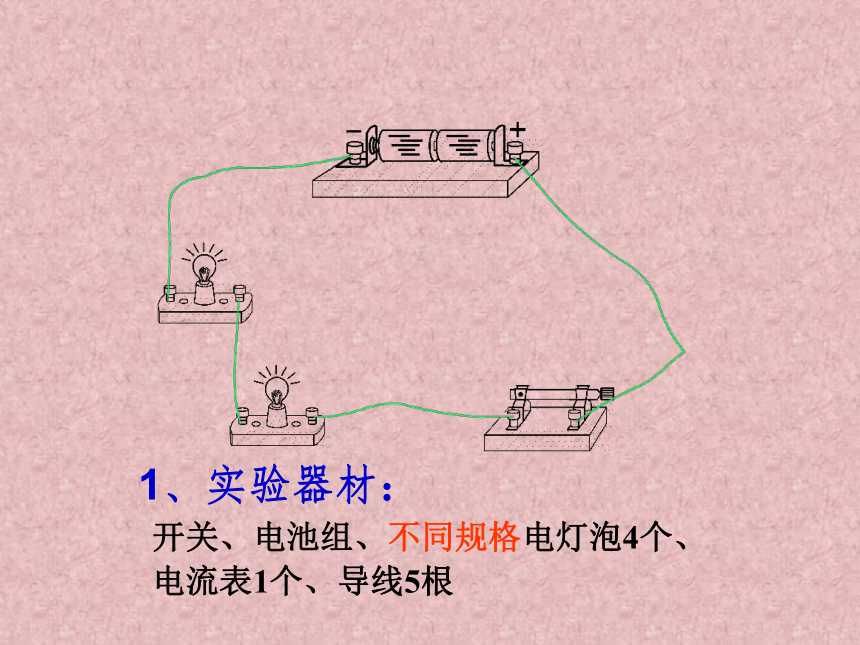

1、实验器材：
开关、电池组、不同规格电灯泡4个、
电流表1个、导线5根
A

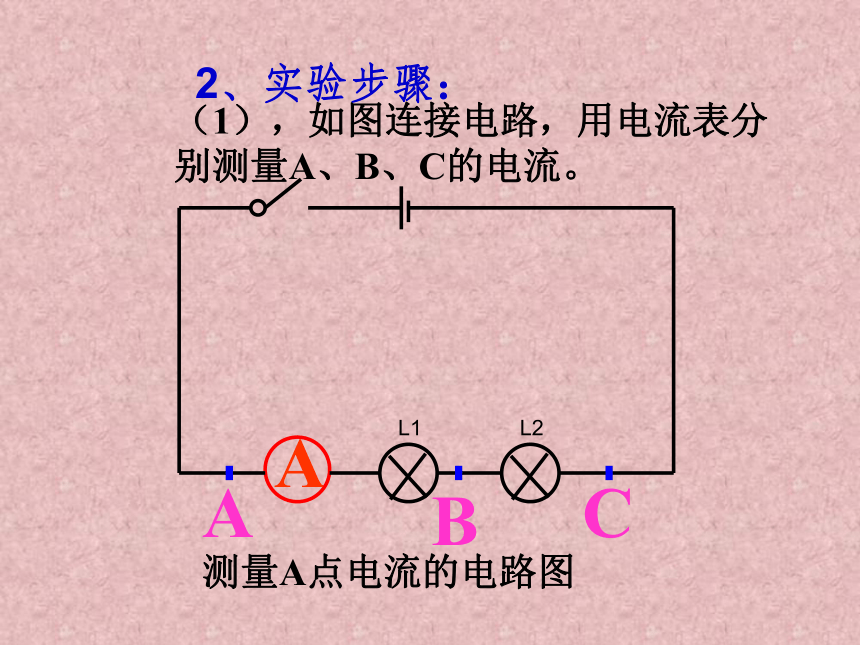

测量A点电流的电路图
2、实验步骤：
（1），如图连接电路，用电流表分别测量A、B、C的电流。
B
C
A
L1
L2
A

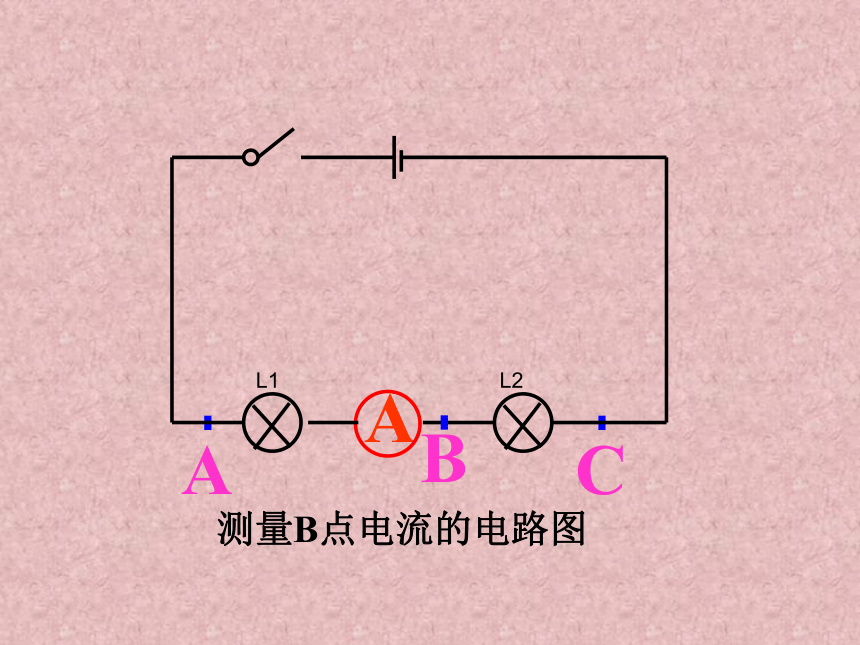

测量B点电流的电路图
B
A
C
L1
L2
A
B
A
测量C点电流的电路图
C
L1
L2
思考：实验是否就结束了，我们能不能只根据一次实验就得出结论？
2，换一组灯泡，再做一次（实验步骤）
测出A点电流
进行实验
A
A
A
测出B点电流
B
A
测出C点电流
C
实验可以结束了吗？
记录数据（你们准备如何记录实验中的数据？随便写在草稿的任何位置吗）
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
分析和论证
测量结果说明什么？得出什么结论？
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
得出结论
串联电路的电流处处相等。
2.并联电路中干路电流与各支路电流有什么关系
提出问题
并联电路中干路电流与各支路电流有什么关系？
猜想或假设
提示：河流的支流流量和干流流量之间有什么联系？
猜想：并联电路干路电流等于各支路电流之和
设计实验
1、实验器材：
开关、电池组、不同规格电灯泡4个、电流表1个、导线5根
2，实验电路：(你能画出吗？)
A
B
C
-
+
2.实验步骤：你能自己设计实验步骤吗
1，如图连接电路，把电流表分别串联接入A/B/C三点，闭合开关并记下电流表的示数。
2，换两个小灯泡，重复步骤1
测出A点电流
A
A
进行实验
测出B点电流
A
B
测出C点电流
A
C
记录数据
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
分析和论证
测量结果说明什么？得出什么结论？
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
得出结论
并联电路的干路电流等于各支路电路之和。
S
+
-
a
b
c
I
Ia
Ib
Ic
I= Ia = Ib = Ic
串联电路中
电流处处相等
小 结
+
-
Ia + Ib = Ic
并联电路干路中的电流
等于各支路电流之和
Ia
Ib
Ic
1，如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
a
b
c
= =
巩固练习
3，有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
2，如图所示，并联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
a
b
c
= +
4，在一个电路中有两个用电器，用电流表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；
如发现通过每个用电器的电流相同，则这两个用电器的连接___________________________。
可能是串联、也可能是并联
并联
5，下列电路中，能正确测出电灯L2的电流的是（ ）
- +
A
L1
L2
A
B
C
D
B
- +
L1
L2
A
- +
L1
L2
A
L1
L2
A
- +
6，根据图中给出的元件：
A、将L1与L2并联，开关同时控制两只灯。
B、电流表A1测L1的电流，电流表A2测L2的电流。
S
A1
L2
L1
A2
L1
L1
L2
L2
A2
A1
1.2A
0.5A
7. L1中的电流是多少？
0.7A
8、如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .
L1
L2
1.8A
0.36A
1.44A
