第十六章
第1节 电压

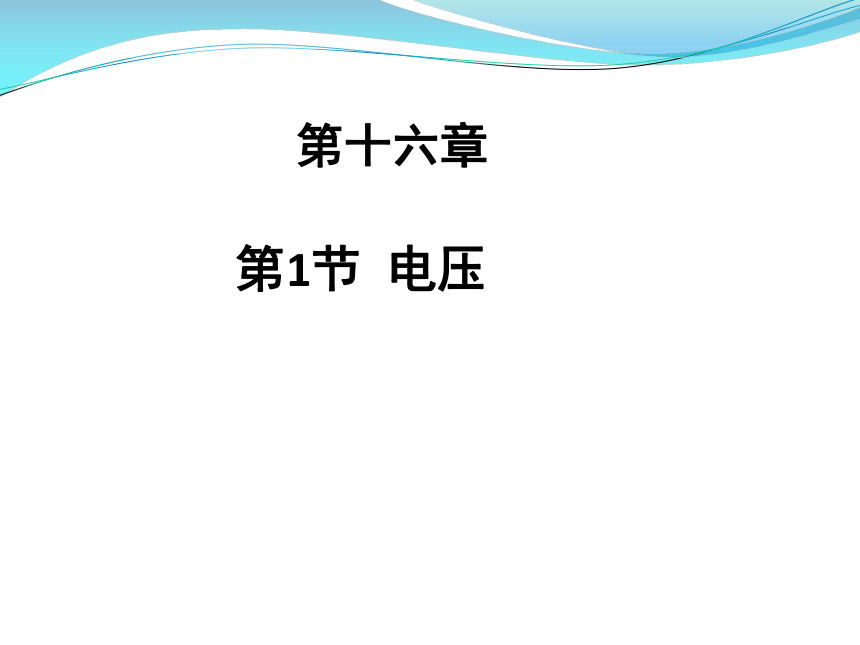

第十六章
第1节 电压

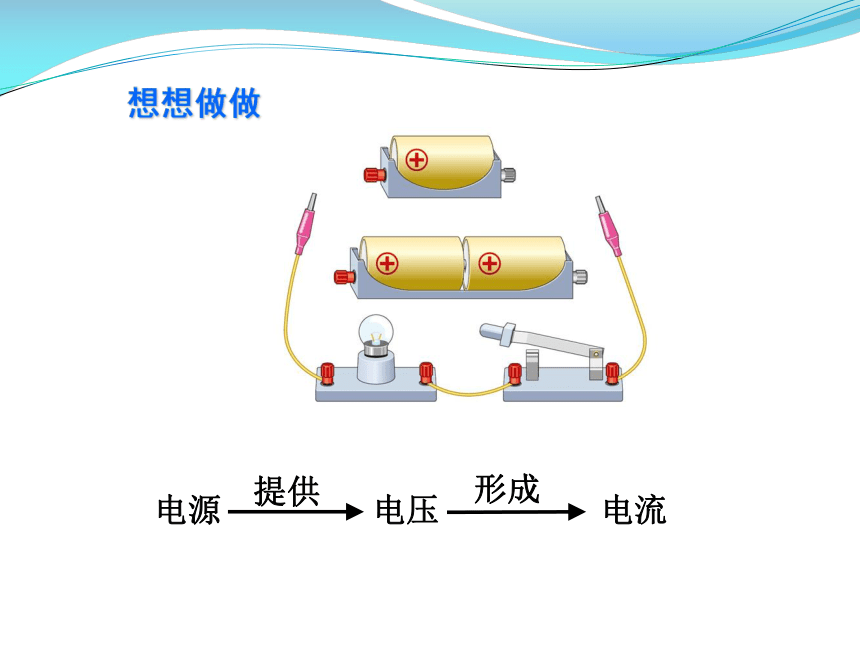

想想做做
提供
形成
电流
电压
电源

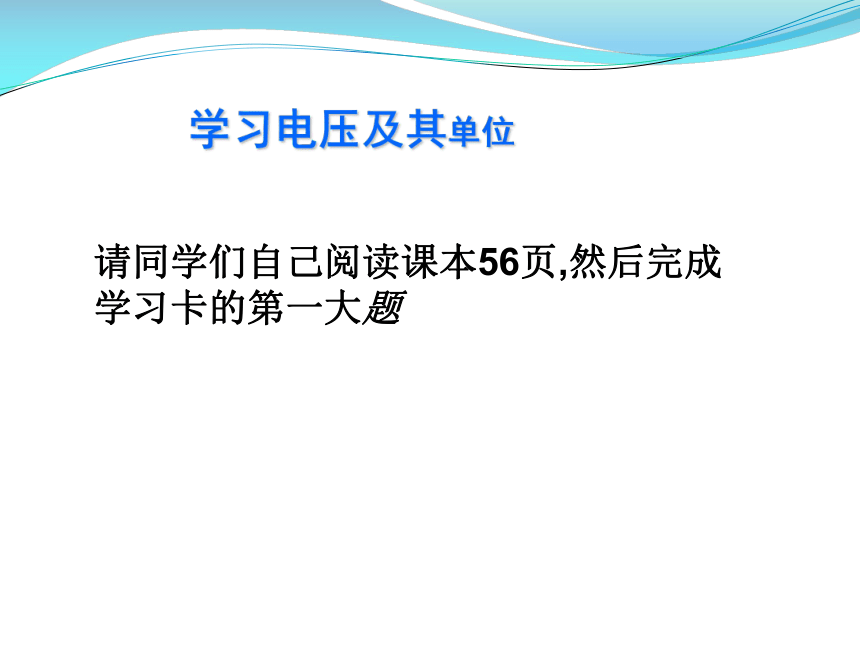

学习电压及其单位
请同学们自己阅读课本56页,然后完成学习卡的第一大题

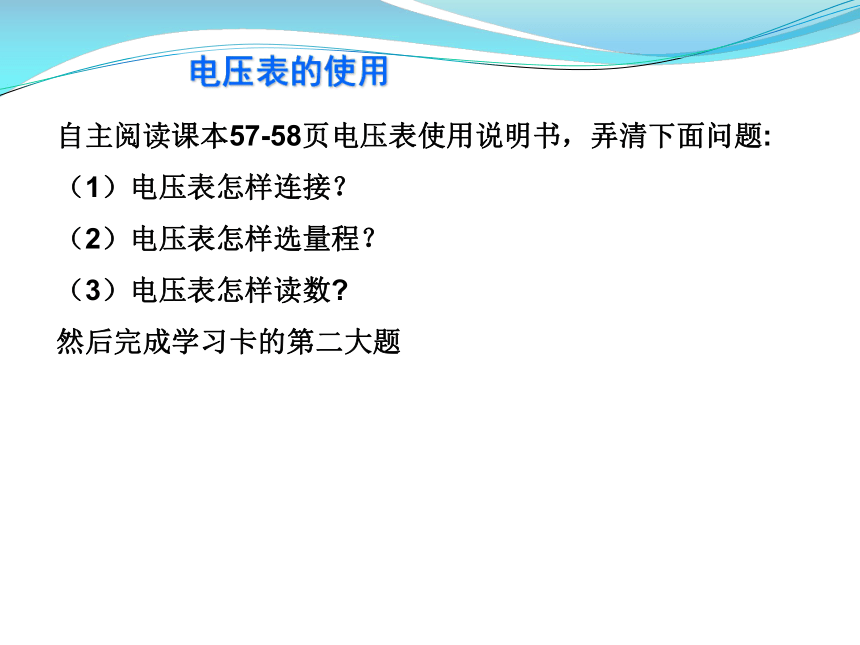

电压表的使用
自主阅读课本57-58页电压表使用说明书，弄清下面问题:
（1）电压表怎样连接？
（2）电压表怎样选量程？
（3）电压表怎样读数
然后完成学习卡的第二大题
V

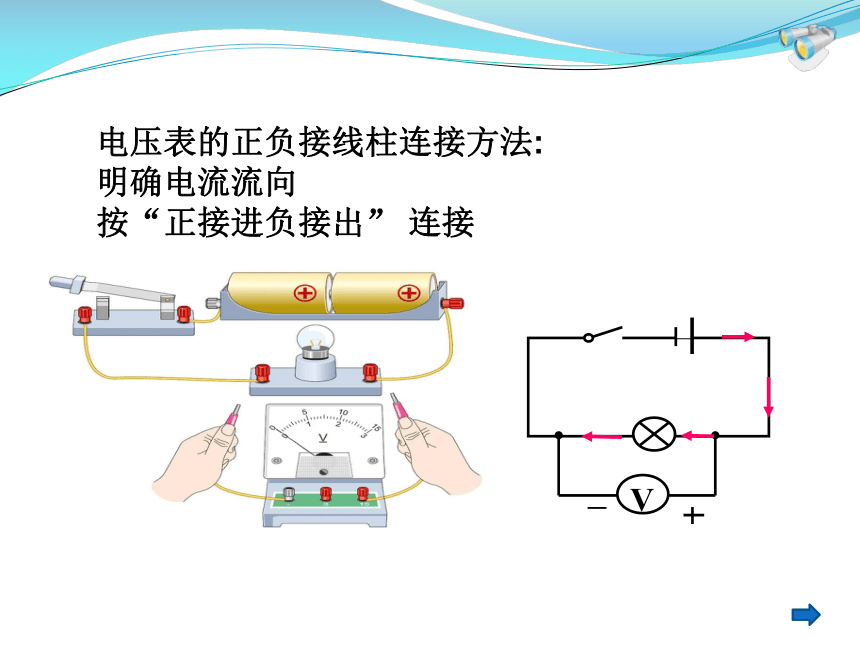

电压表的正负接线柱连接方法:
明确电流流向
按“正接进负接出” 连接
读出电压表的示数
丙
乙
甲
电压表的测量
分组实验
测出电路中电源两端的电压，记下电压表的示数
测出小灯泡两端的电压，记下电压表的示数
按如图连接好电路,闭合开关
如果断开开关,测量结果是怎样呢
根据你测量的数据，当电路只有一个用电器时，用电器两端的电压与电源两端的电压有什么关系？
电压
单位：伏（V）、千伏（kV）毫伏（mV）
电压表
连接
测量前：认清量程及分度值（试触法选择量程）
按电流“+”接”进“－”接出
读数：定量程、定分度值、定示数
课堂小结:
（课本P 59动手动脑学物理）

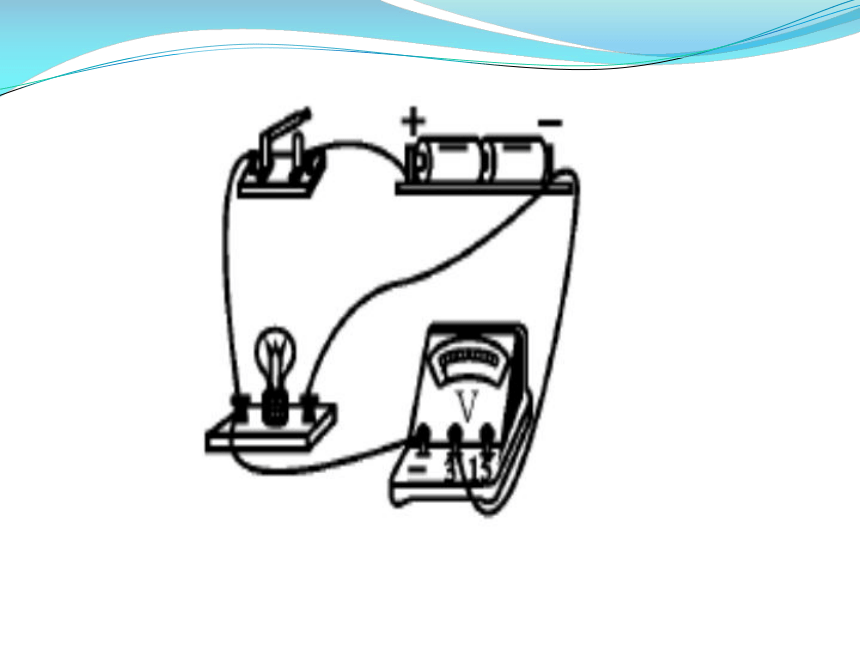

1.在图中，请用笔画线表示导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压(估计在 2~3V 之间).
2.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。试着用电压表测量这个自制电池的电压，其现象如图所示. 这个电池的电压是多少 哪个金属片是电池的正极？
电池的电压是 0.5V，铜片是电池的正极.
3.图中，三个电压表的示数各是多少？
2V
12.5V
1V
