广袤的戈壁滩上气候多变，有时风和日丽，有时狂风劲舞。在风的吹动下，扇叶时而徐徐转动，时而急速回旋，整个风车田犹如一支乐队在演奏着一曲气势磅礴的交响曲。
义务教育教科书（人教版）九年级物理上册
这些风车是干什么用的？他们只是把孩子们玩的风车放大，用来观光吗？
不，这些风车是用来发电的。风车发出的电是由什么能转化的呢？
第一 节：电能

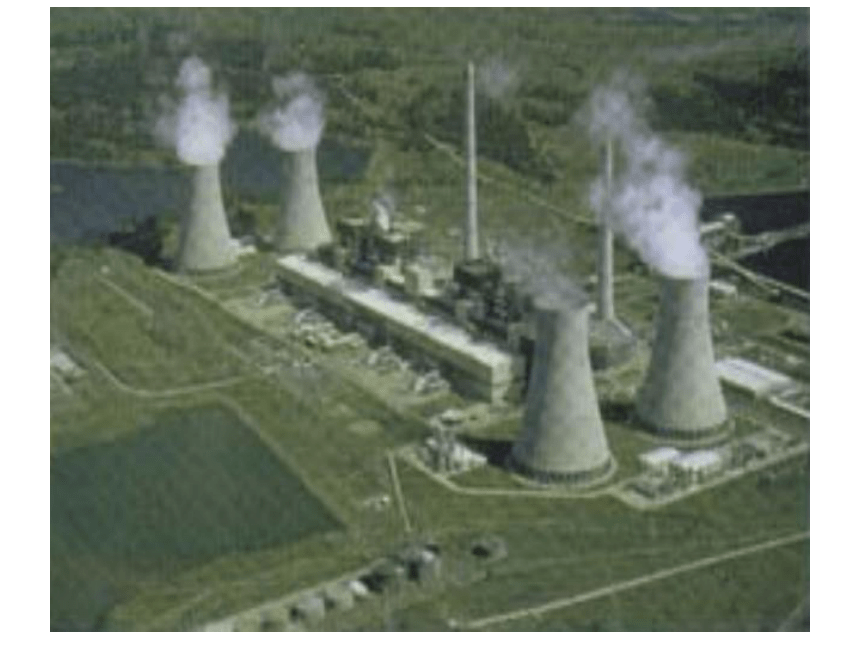

火力发电机：
机械能 电能
水力发电机：
机械能 电能
风力发电机：
化学能 电能
电池:
化学能 电能
电源：把其他形式的能转化为电能。
城市夜景
下列各种情况中消耗的电能转化成什么能？
电流通过电灯时，电能转化为内能和光能。
电能的转化
电流通过电热器时，电能转化为 内能。
电取暖器

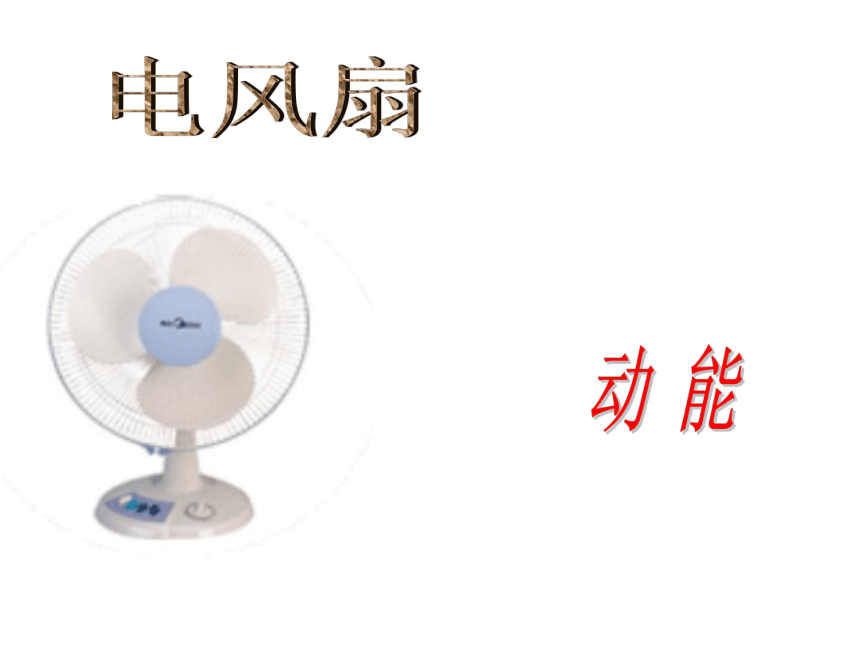

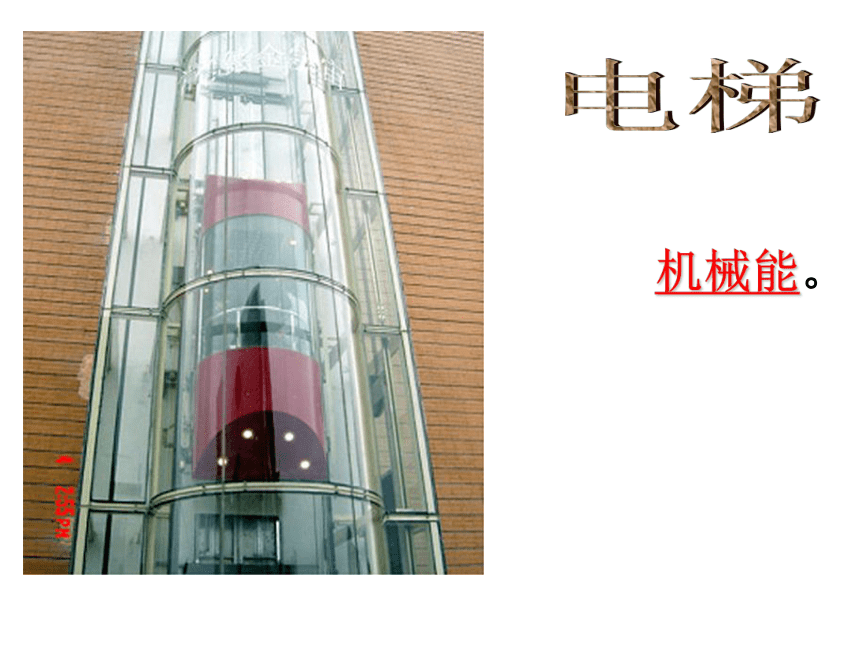

机械能。
　　2．电能的单位：
　　能量的国际单位：焦耳（J）
　　生活中的电能单位：度，千瓦时（kW·h）
　　1．用电器工作的过程就是消耗电能的过程。
　　即：使电能转化为其他形式能量的过程。
一、电能
　　1 度=1 kW·h = 1×103 W×3 600 s
　　　　　　 = 3.6×106 J
有谁知道你家里一个月要交多少电费吗
供电部门在收电费之前根据什么来确定用户所用的电量的
电能表
IC卡电能表
二、电能的计量
1、认识电能表
用来测量电路消耗电能的仪表
(2) 220V
(4) 1200r/KWh
(3) 5(10A)
(1) KWh
(5) 31357
月末的数字减去月初的数字：561.6kWh-478.2kWh=83.4kWh
‰
1、表盘上的读数以KW·h 为单位
2、最后一位是小数位
2、电能表读数
1、电能表的作用：
2、220V表示：
3、10（20）A表示：
4、1200r/kwh表示 ：
二月初电能表的示数__________
4
2
6
7
8
4
3
7
4
4
5、
二月底电能表的示数__________
二月份共用电________ kW·h
4267. 8 kW·h
4374.4 kW·h
106.6
该电能表正常工作电压为220V
该电能表标定电流为10A，短时间内通过的电流允许大些，但不能超过20A。
用电器每消耗1kw·h的电能，电能表的转盘转动1200圈。
小结：认识电能表
测量用电器消耗电能的多少
小数
kw·h
一度电的作用
100W的电灯照明10小时
灌溉农田330 ㎡
电车行驶0.85km
电脑工作5小时
1000W的电炉工作1小时
洗衣机工作2.7小时
要节约用电哟！
三、电功
1、定义：
电流所做的功。
电流做功的过程，就是电能向其他形式能转化的过程
用电器就消耗了多少电能
电流做了多少功
就有多少电能转化成其他形式的能
用W表示
电流通过白炽灯做功100J
100J
100J
内能、
光能
电流做功100J=消耗电能100J
电能
二、电功与哪些因素有关
①电功与电压的关系
结论：在__ _、_____ _相同的情况下，
_____越大，电流做的功越多。
电流
通电时间
电压
结论：在_ __、___ ___相同的情况下，____越大，电流做的功越多。
电流
电压
通电时间
②电功与电流的关系
结论：在__ _、___ 相同的情况下，
___ ____越长，电流做的功越多。
电压
电流
通电时间
③电功与通电时间的关系
小结：电功与哪些因素有关
电功与电压、电流以及通电时间有关
W=UIt
____越大，____越大，_______越长，电流做的功越多.
电压
电流
通电时间
4、计算公式：
解：由电功的公式得
W=UIt =220V× 0.35A× 1800s =1.386×105J.
答：通电30min，电炉铁消耗了1.386×105J的电能。
例题1： 一把电烙铁接在220V的电路中，通过它的电流是350mA，问通电30min消耗了多少电能？
分析：只需求出在30min内的电功，就可以知道所消耗的电能.
换算关系 1kW·h=3﹑6×106 J
1.来源：发电厂
其他形式的能
用电器
2.应用：
电能
4. 测量：电能表
作用：用电器在一段时间内消耗的电能
常用单位：千瓦时(kw·h)
国际单位: 焦耳( J )
电 池
电 能
电能
其他形式的能
3. 单位:
5. 电功：电流所做的功
公式：W=UIt
总结梳理，内化目标
1、关于家庭电路中的电能表，下列说法正确的是( )
A.电能表的作用是测量用电器电流的大小
B.电能表的作用是测量用电器消耗电能的多少
C.电能表转盘转速越快，用电器消耗电能越多
D.电能表的测量值以kW为单位
练一练
B
练一练
2、如下图所示，对于电能表面板上的一些参数的理解，下列说法错误的是（ ）
A．此时电能表的读数为120.7度
B．“220V”是指这个电能表应该在220伏的电路中使用
C．该电能表的最大允许通过的电流为10A
D．“600revs／kW·h”是指用电器每消耗1千瓦时电能，电能表的转盘转过600转
C
练一练
3、如图是某家庭用的电能表及某月月初、月末的两次读数，若按0.5元/kw·h计算，他家本月应缴纳电费 元，若电能表在10min内转了300转，则接在该电能表上的用电器消耗的电能为 kw·h。
41
0.1
　　4．手机、数码相机等常用充电电池作为电源，某手机电池的电压为3.7 V，安时容量为1000 mA·h。它充满电后所储存的电能是_______J。
It
解析：
　　电池参数有：电压和安时容量(A·h)
　　安时容量=放电电流(A)×放电时间(h)
　　1000 mA·h= 1000 mA×1 h
　　W = UIt = 3.7 V×1 A×3 600 s = 13320 J
13320
