人教版九年级物理上册-15.3串联和并联-课件(共18张PPT)

(共18张PPT)
串联和并联
第十五章 第３节

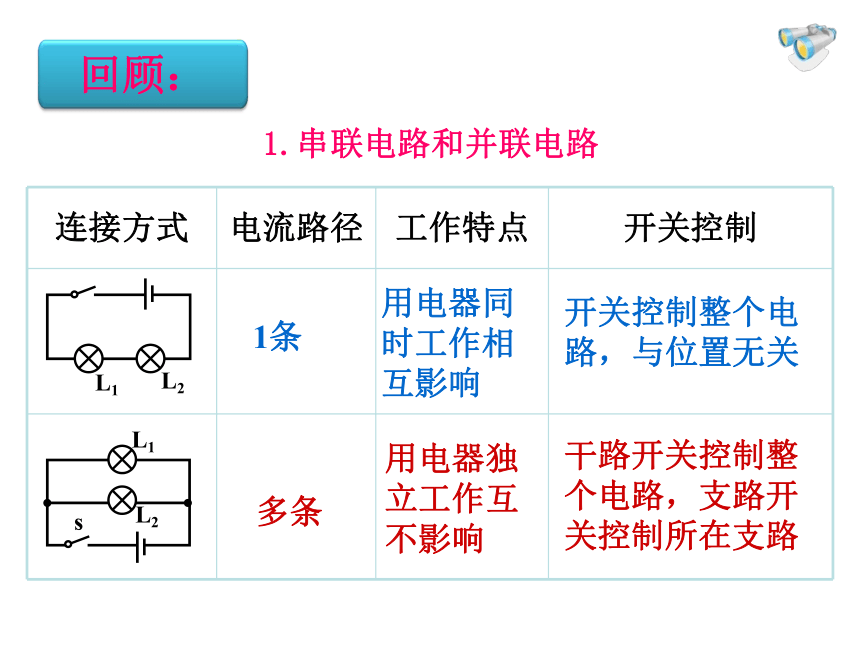

连接方式 电流路径 工作特点 开关控制
1条
用电器独立工作互不影响
开关控制整个电路，与位置无关
多条
用电器同时工作相互影响
干路开关控制整个电路，支路开关控制所在支路
1.串联电路和并联电路
L2
L1
L2
L1
s
回顾：
画电路图
实物图
S
L1
L2
电路图
〈
〈
﹀
﹀
︿
︿
〈
〈〉
〉
〉
1、电源不能短路
2、连接电路时开 关要断开!

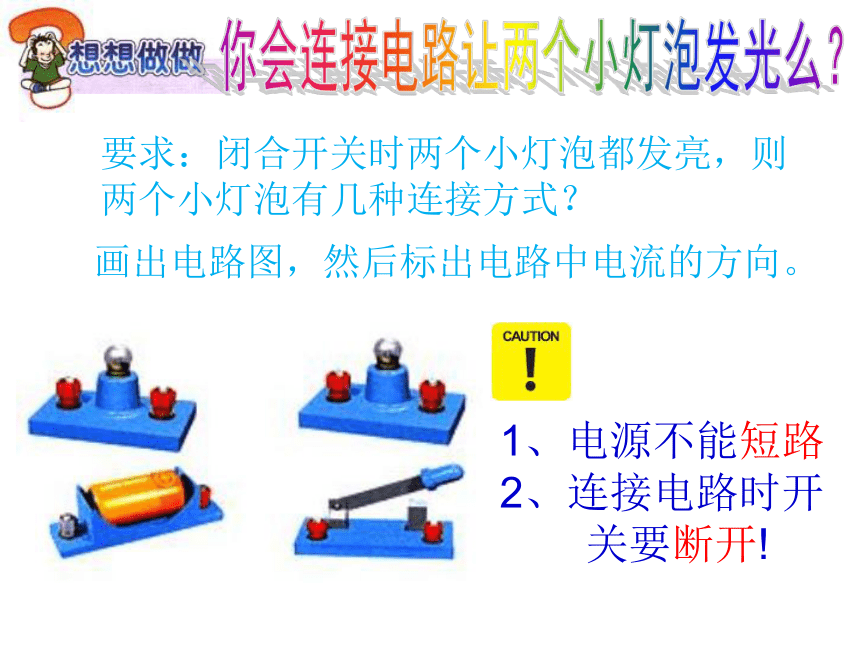

要求：闭合开关时两个小灯泡都发亮，则
两个小灯泡有几种连接方式？
画出电路图，然后标出电路中电流的方向。

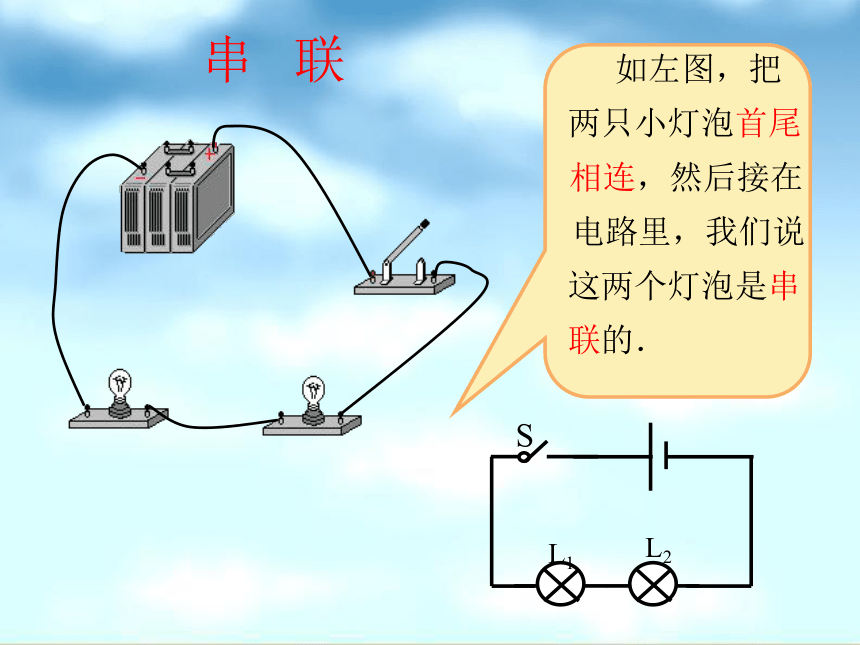

串 联
如左图，把
两只小灯泡首尾
相连，然后接在
电路里，我们说　
这两个灯泡是串
联的．
S
L1
L2
S
L1
L2

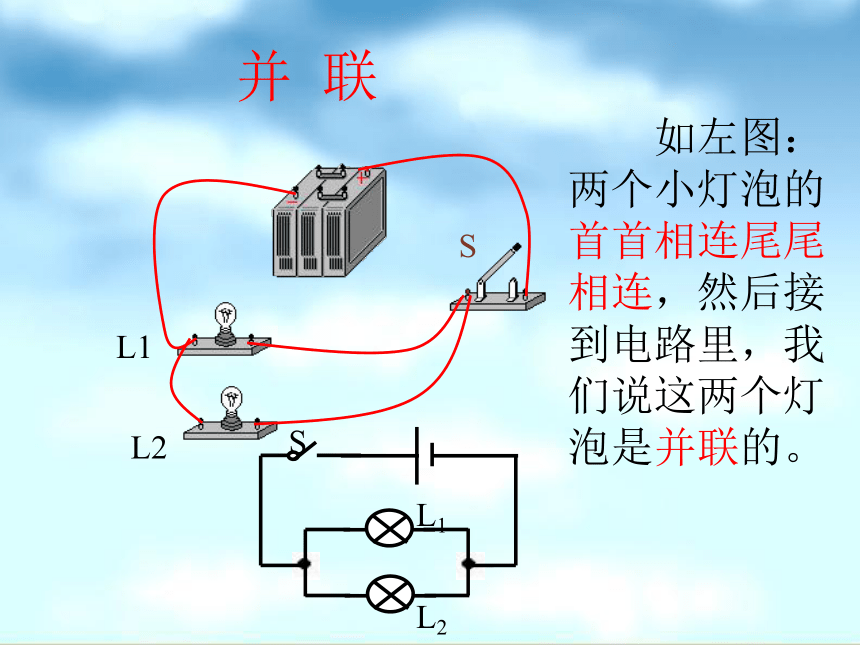

如左图：两个小灯泡的首首相连尾尾相连，然后接到电路里，我们说这两个灯泡是并联的。
并 联
S
L1
L2
A
B
1、电路图各元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。
2.画电路图或连实物图时需注意的几点：
3、从电源正极连起，按照电流的流向依次连接各电路元件。
2、连接实物图时，导线不能交叉，不要横跨元件。
L1
L2
一、连接串联电路和并联电路
L2
L1
1.根据电路图连接实物图
L2
L1
L1
L2
S1
S2
L1
L2
S1
S2
L1
L2
S1
S2
2．改动一根导线，使开关S控制小灯泡L1。
L1
L2
S
3．开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
L1
L2
S1
S2
S3
二、电路的识别和判断
如图所示，要使L1、 L2组成串联电路，则应闭合开关 断开开关 ；若要使L1、 L2组成并联电路，则应闭合开关 断开开关 。闭合S1、S2，电路将发生 ；闭合S2、S3，断开S1， 亮 不亮。
练习
如图所示，当S1，S2断开时，能亮的灯是______，它们是___联的。当S1，S2闭合时，能亮的灯_____，它们是______联的。当S1闭合、S2断开时，能亮的灯是_____。
拓展
如图所示，L1、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L1、L2是______ 联的；若用导线只将BD连接起来，则灯L1、L2是________联的；若用导线只将AC连接起来，则会发生_____.
