探究串并联电路的电流规律
第十五章 第5节

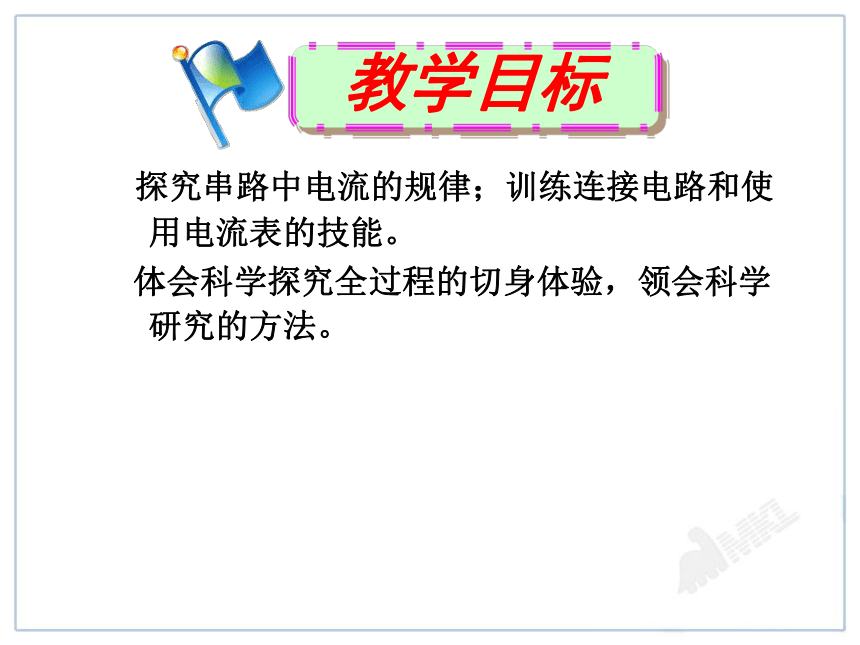

探究串路中电流的规律；训练连接电路和使用电流表的技能。
体会科学探究全过程的切身体验，领会科学研究的方法。
教学目标

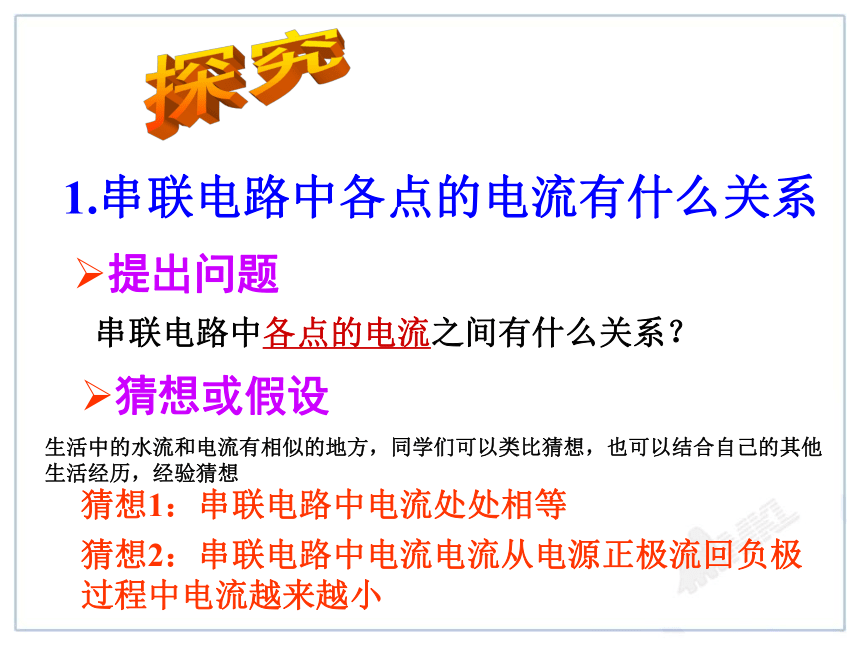

1.串联电路中各点的电流有什么关系
提出问题
串联电路中各点的电流之间有什么关系？
猜想或假设
生活中的水流和电流有相似的地方，同学们可以类比猜想，也可以结合自己的其他生活经历，经验猜想
猜想1：串联电路中电流处处相等
猜想2：串联电路中电流电流从电源正极流回负极过程中电流越来越小

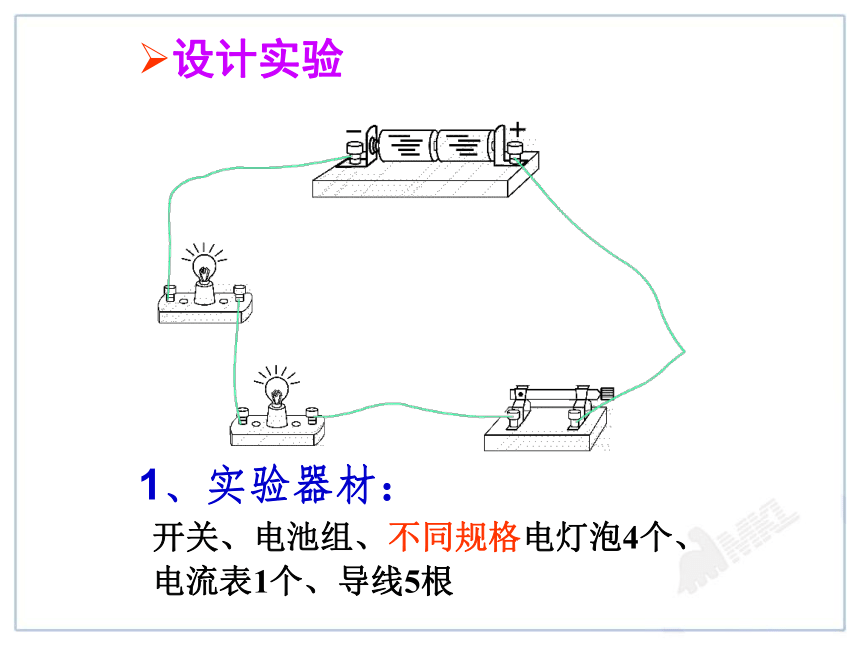

设计实验
1、实验器材：
开关、电池组、不同规格电灯泡4个、
电流表1个、导线5根

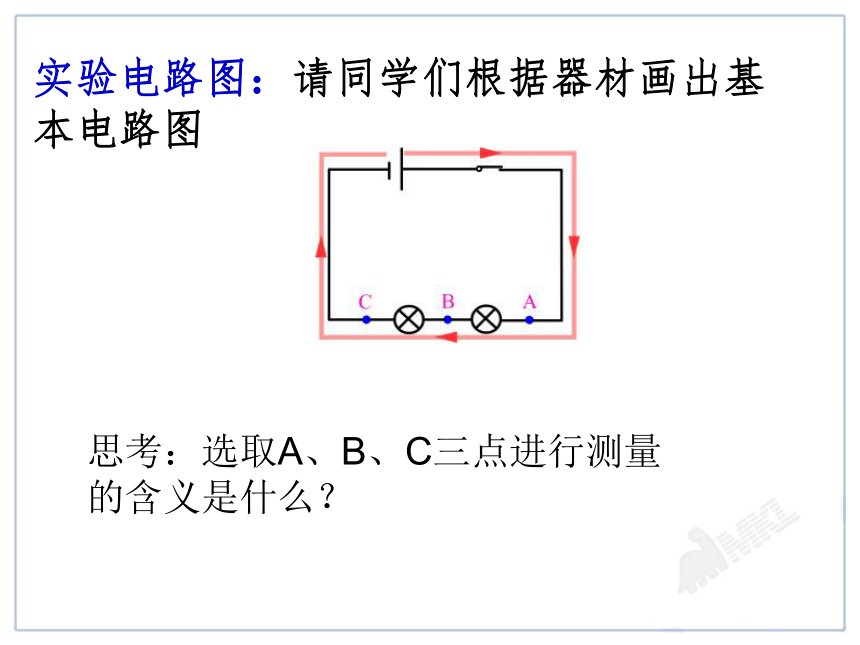

实验电路图：请同学们根据器材画出基本电路图
思考：选取A、B、C三点进行测量的含义是什么？
A

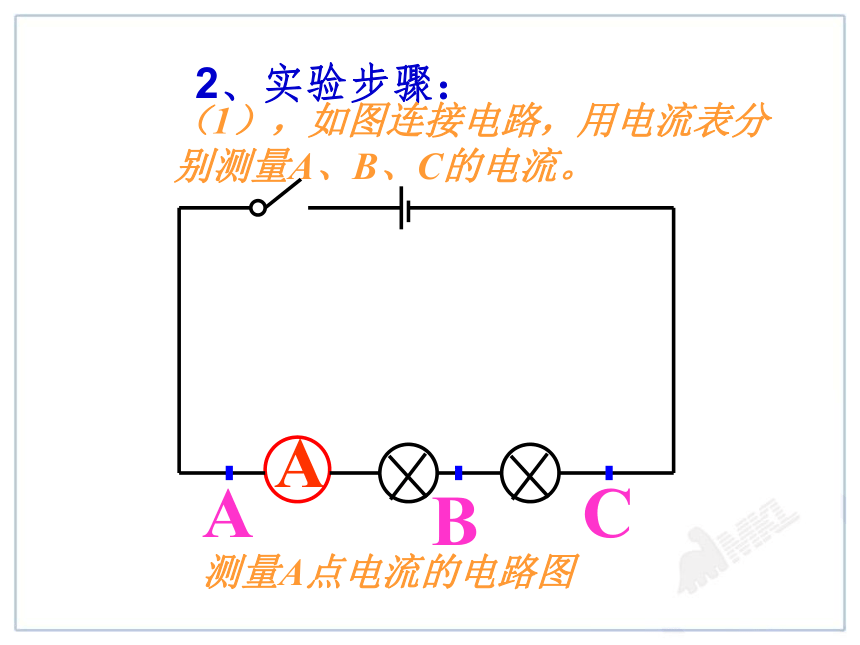

测量A点电流的电路图
2、实验步骤：
B
C
A
（1），如图连接电路，用电流表分别测量A、B、C的电流。
A
A
C

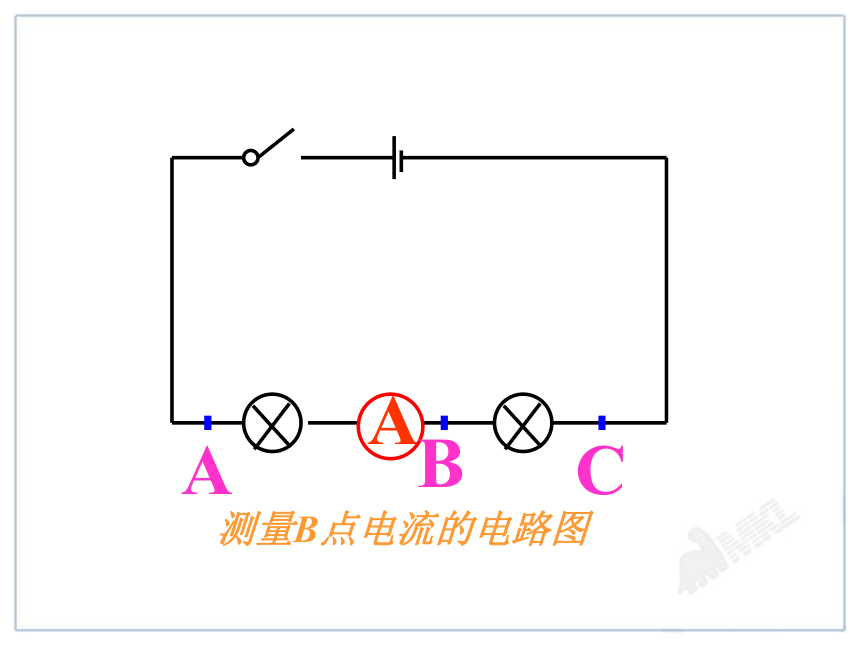

测量B点电流的电路图
B
A
B
A
测量C点电流的电路图
C
思考：实验是否就结束了，我们能不能只根据一次实验就得出结论？
2，换一组灯泡，再做一次（实验步骤）
记录数据（你们准备如何记录实验中的数据？随便写在草稿的任何位置吗）
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
分析和论证
测量结果说明什么？得出什么结论？
A点电流IA B点电流IB C点电流IC
第一次测量
第二次测量
第三次测量
1.2
1.2
1.2
1.3
1.3
1.3
1.1
1.1
1.1
得出结论：
串联电路的电流规律:
文字表达：串联电路中，电流处处都相等。
数学达式：Ia=Ib=Ic＝……
A
B
C
Ia
Ib
Ic
S
+
-
a
b
c
I
Ia
Ib
Ic
I= Ia = Ib = Ic
串联电路中
电流处处相等
小 结
4，如图所示，串联电路中，把电流表分别连接在a,b,c处，闭合开关，测得的电流分别为Ia、Ib、Ic，这三个电流之间的关系是Ia Ib Ic
a
b
c
6，有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么 [ ]
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
学到了什么？
