电 压
第十六章 第１节

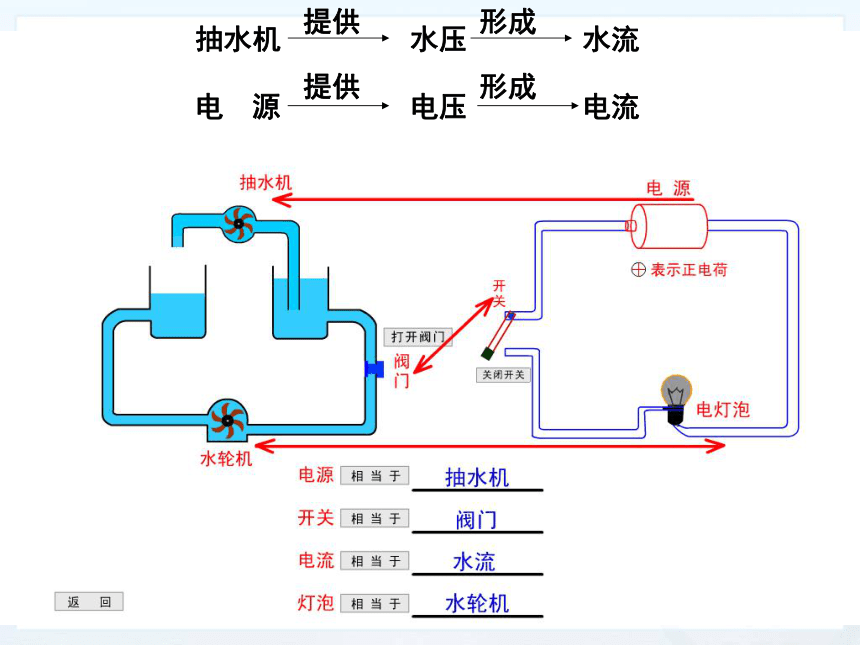

电 源 电压 电流
提供
形成

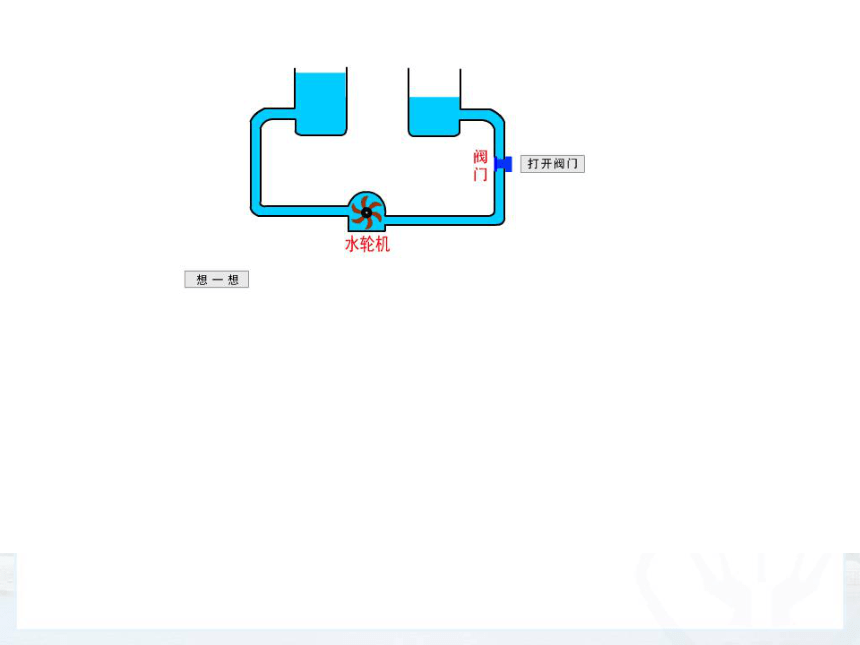

抽水机 水压 水流
提供
形成
电压使电荷定向移动形成电流。
电源是提供电压的装置。

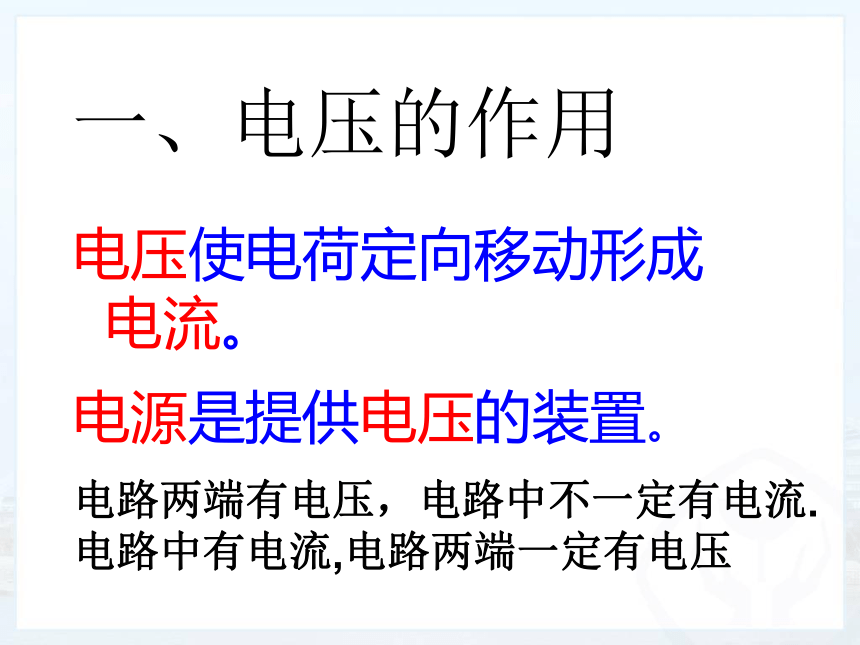

一、电压的作用
电路两端有电压，电路中不一定有电流.
电路中有电流,电路两端一定有电压
电压的符号：
基本单位：
其它单位：
关系：

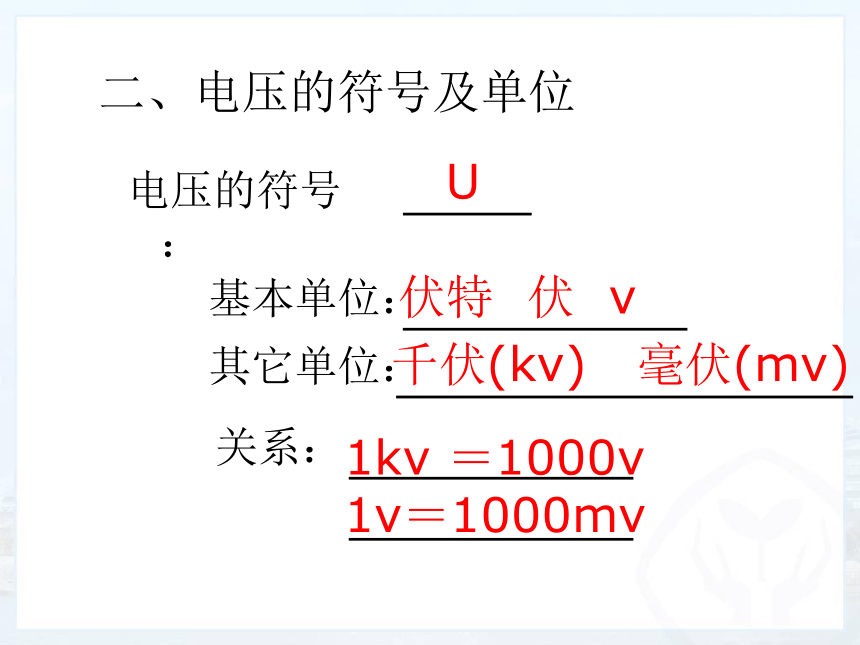

二、电压的符号及单位
U
伏特 伏 v
千伏(kv) 毫伏(mv)
1kv ＝1000v
1v＝1000mv
比一比,赛一赛
1、256kV= V
2、220mV= V
3、2.8×104μV= mV
2.56×105
0.22
28

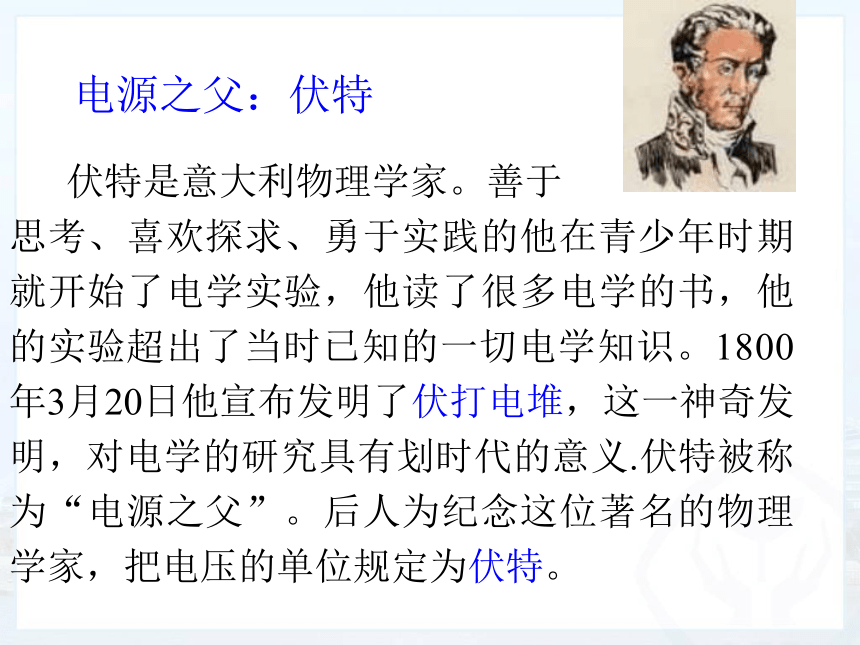

电源之父：伏特
伏特是意大利物理学家。善于
思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。
常见的几组电压值
一节干电池的电压
一般为1.5V

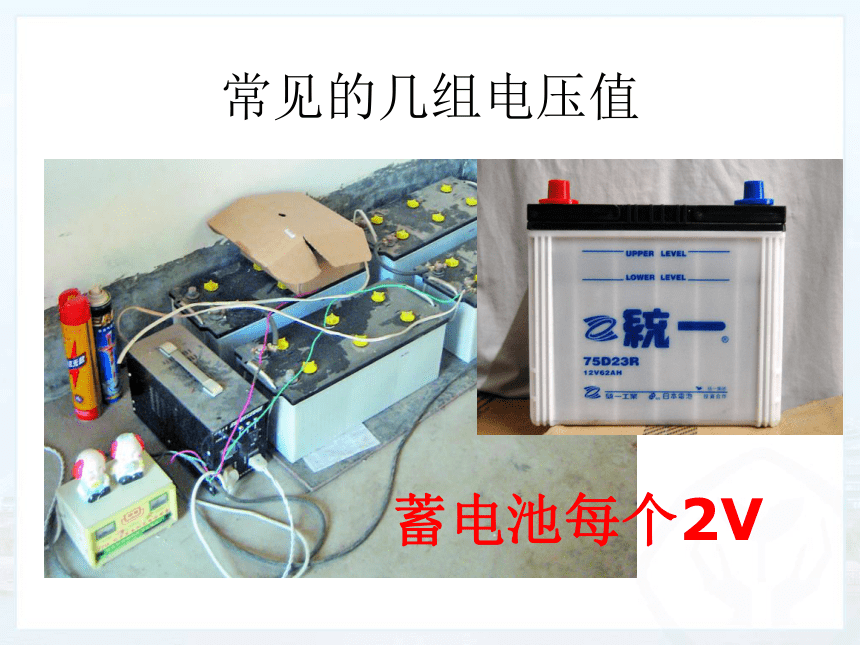

蓄电池每个2V
常见的几组电压值
对人体的安全电压：
不高于36V
常见的几组电压值
我国家庭电路电压是220V
常见的几组电压值

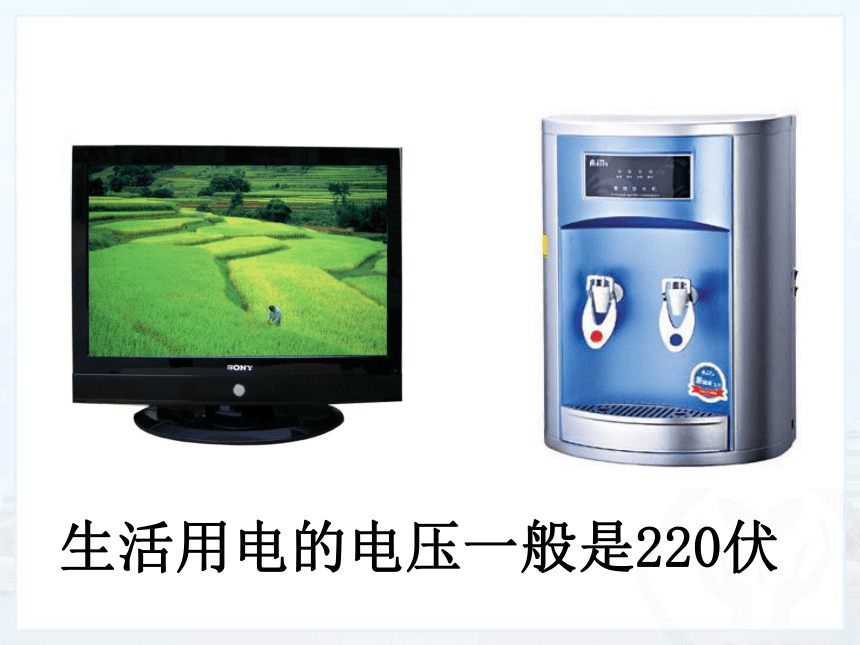

生活用电的电压一般是220伏
高压电线的电压可以达到几万伏
电警棍的电压也能达到几万伏
闪电的电压更高
会放电的鱼
电鳐的模样很怪,扁平身子,头和胸连在一起，浑身光滑无鳞，电鳐凭着自己的“电武器”，能随意放电，在海洋里几乎是无敌的,能产生200V以上的电压。 人如果不小心踩着海底的电鳐时，它放出的电足够将一个成年人电倒。
电鳗是鱼类中放电能力最强的淡水鱼类，它输出的电压有300V,有的甚至可达800V，足可以使人致命。在水中3—6米范围内，常有人触及电鳗放出的电而被击昏，甚至因此跌入水中而被淹死。因此有水中的“高压线”之称 。
特殊电压值：
一节干电池的电压是1.5V
一块铅蓄电池的电压是2V
家庭电路的电压是220V
人体的安全电压是不高于36V
手机电池电压：3.6V
观察电压表
电压表：
外观
接线柱
量程
分度值
三.电压的测量——电压表
电压表应如何使用？电压表在使用时应注意哪些问题？
想一想：
电压表的使用方法：
1、校零：检查电压表的指针是否对准零刻度
线，如有偏差，进行较正。
2、并联：电压表必须并联在待测电路的两端，
应使电流从电压表的 “+” 接线柱 流入，从“－”接线柱流出。
3、被测电压的大小不能超出电压表量程。一
般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程。
4、允许电压表直接连入电源两极上测电源电压
使用电压表要做到“一不二要三看清”
一 不：不能超过电压表的量程；
二 要：电压表要并联在被测电路两端；
电流要从“+”接线柱流入,从 “-”
接线柱流出；
三看清：看清所用的量程；
看清分度值；
看清指针所指的位置。
序号 电流表A 电压表V
1
并联在电路两端
可以与电源直接相连
不能与电源直接相连
0～3V
0～15V
两个量程
2
3
串联在电路中
两个量程
0～0.6A
0～3A
电压表与电流表(不同点)
4、读数：
2
0
5
10
10
0
1
3
3
15
V
2
0
5
10
15
0
1
3
3
15
V
2
0
5
10
15
0
1
3
3
15
V
2
0
5
10
15
0
1
3
3
15
V
2
0
5
10
15
0
1
3
3
15
V
2
0
5
10
15
0
1
3
3
15
V
四、电压的测量
测量工具：电压表
V
电池
电池
V
判断下列电压表的连接是否正确
判断下列电压表分别测的是谁的电压？
1、在下图所示的3个电路中，电压表所测的各是哪只灯泡的电压？
电压表测L2
两端的电压
当堂检测：
电压
表测
L1两
端的
电压
2、在下图所示的电路中，电压表测量的是哪个灯泡两端的电压，并在电压表两端标出它的“+”、“-”符号。
电压表测L1两端的电压
V2
L2
L1
V
L1
L2
3、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡L1和L2串联，电压表V1测L1两端的电压，V2测L1与L2串联后的总电压，并画出电路图。
V1
V2
L1
L2
V1
V2
L1
L2
L2
L1
4.把图4-43的电路元件连接成电路。要求两个灯泡是串联的,电压表能测出灯L1的电压,电流表能测出灯L2的电流。
开关
电源
电灯1
5、连接电路,测电灯1两端的电压
L1
V
开关
电源
电灯2
电灯1
6、使 L1 、 L2串联,测L2两端的电压
L1
L2
V
开关
电源
电灯2
电灯1
7、使 L1 、 L2并联,测L2两端的电压
L1
L2
V
8.在 内填上适当的电表，并标出“+”“-”接线柱
L
9、说出下列电压表测的是什么电压？
