第十五章 电功和电热 单元测试 2022-2023学年上学期苏科版九年级物理（无答案）

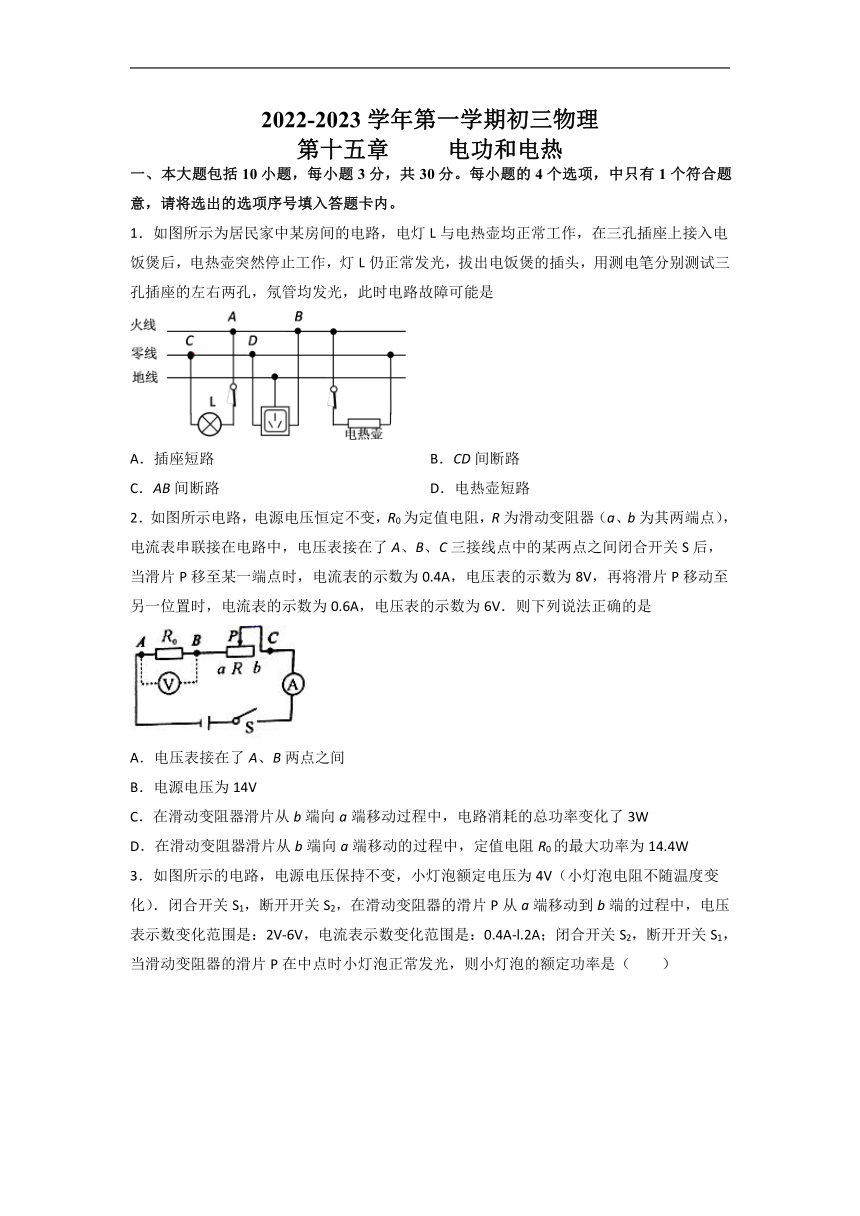

2022-2023学年第一学期初三物理
第十五章 电功和电热
一、本大题包括10小题，每小题3分，共30分。每小题的4个选项，中只有1个符合题意，请将选出的选项序号填入答题卡内。
1．如图所示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是
A．插座短路 B．CD间断路
C．AB间断路 D．电热壶短路
2．如图所示电路，电源电压恒定不变，R0为定值电阻，R为滑动变阻器（a、b为其两端点），电流表串联接在电路中，电压表接在了A、B、C三接线点中的某两点之间闭合开关S后，当滑片P移至某一端点时，电流表的示数为0.4A，电压表的示数为8V，再将滑片P移动至另一位置时，电流表的示数为0.6A，电压表的示数为6V．则下列说法正确的是
A．电压表接在了A、B两点之间
B．电源电压为14V
C．在滑动变阻器滑片从b端向a端移动过程中，电路消耗的总功率变化了3W
D．在滑动变阻器滑片从b端向a端移动的过程中，定值电阻R0的最大功率为14.4W

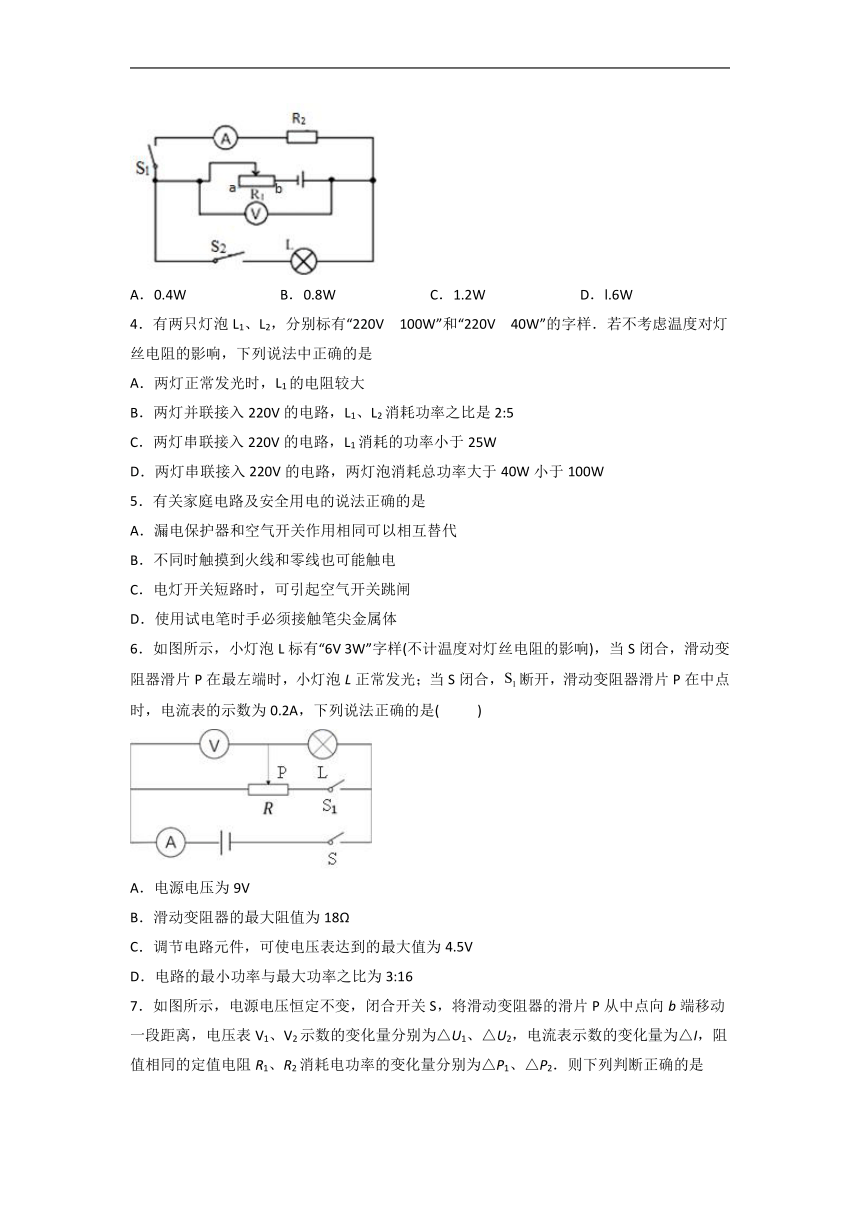

3．如图所示的电路，电源电压保持不变，小灯泡额定电压为4V（小灯泡电阻不随温度变化）．闭合开关S1，断开开关S2，在滑动变阻器的滑片P从a端移动到b端的过程中，电压表示数变化范围是：2V-6V，电流表示数变化范围是：0.4A-l.2A；闭合开关S2，断开开关S1，当滑动变阻器的滑片P在中点时小灯泡正常发光，则小灯泡的额定功率是（　　）
A．0.4W B．0.8W C．1.2W D．l.6W
4．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样．若不考虑温度对灯丝电阻的影响，下列说法中正确的是
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路，L1、L2消耗功率之比是2:5
C．两灯串联接入220V的电路，L1消耗的功率小于25W
D．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
5．有关家庭电路及安全用电的说法正确的是
A．漏电保护器和空气开关作用相同可以相互替代
B．不同时触摸到火线和零线也可能触电
C．电灯开关短路时，可引起空气开关跳闸
D．使用试电笔时手必须接触笔尖金属体
6．如图所示，小灯泡L标有“6V 3W”字样(不计温度对灯丝电阻的影响)，当S闭合，滑动变阻器滑片P在最左端时，小灯泡L正常发光；当S闭合，断开，滑动变阻器滑片P在中点时，电流表的示数为0.2A，下列说法正确的是( )
A．电源电压为9V
B．滑动变阻器的最大阻值为18Ω
C．调节电路元件，可使电压表达到的最大值为4.5V
D．电路的最小功率与最大功率之比为3:16

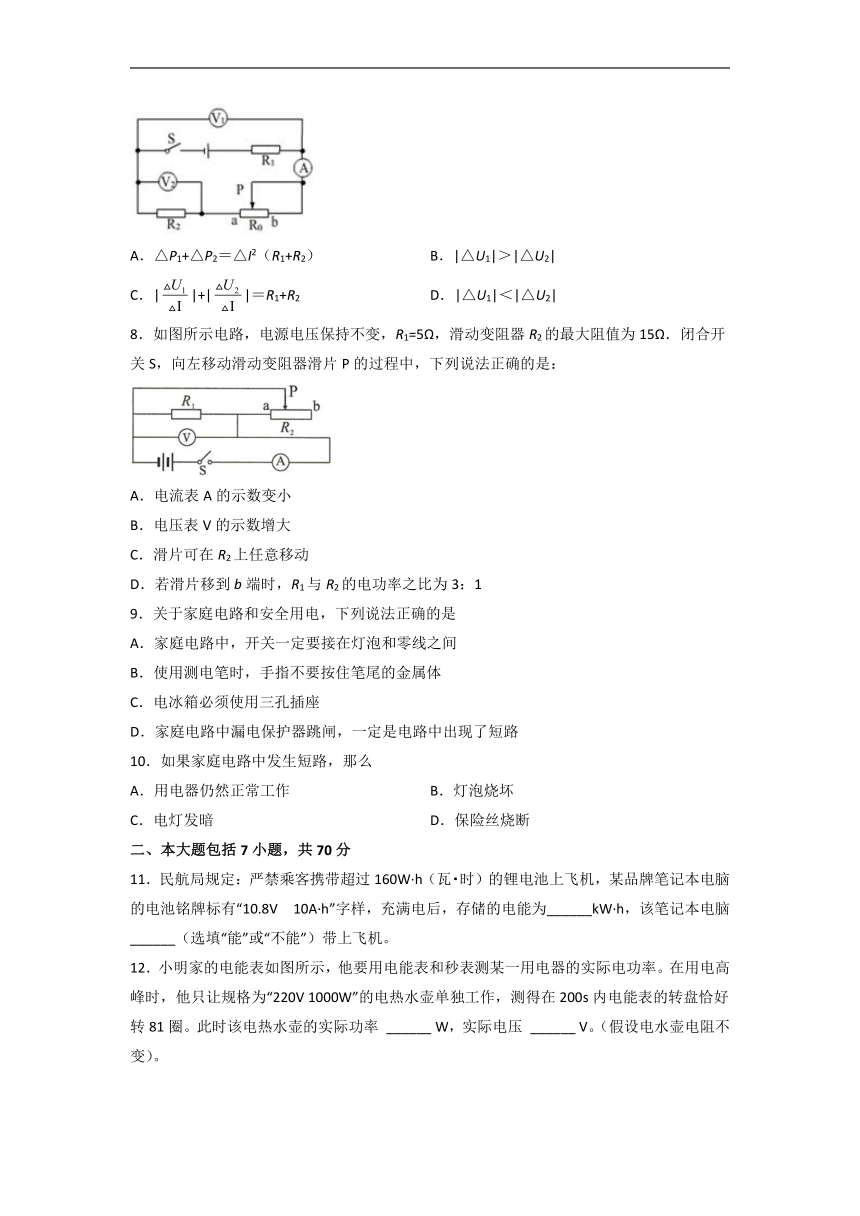

7．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是
A．△P1+△P2＝△I2（R1+R2） B．|△U1|＞|△U2|
C．||+||＝R1+R2 D．|△U1|＜|△U2|
8．如图所示电路，电源电压保持不变，R1=5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是：
A．电流表A的示数变小
B．电压表V的示数增大
C．滑片可在R2上任意移动
D．若滑片移到b端时，R1与R2的电功率之比为3：1
9．关于家庭电路和安全用电，下列说法正确的是
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用测电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
10．如果家庭电路中发生短路，那么
A．用电器仍然正常工作 B．灯泡烧坏
C．电灯发暗 D．保险丝烧断
二、本大题包括7小题，共70分
11．民航局规定：严禁乘客携带超过160W·h（瓦 时）的锂电池上飞机，某品牌笔记本电脑的电池铭牌标有“10.8V 10A·h”字样，充满电后，存储的电能为______kW·h，该笔记本电脑______（选填“能”或“不能”）带上飞机。
12．小明家的电能表如图所示，他要用电能表和秒表测某一用电器的实际电功率。在用电高峰时，他只让规格为“220V 1000W”的电热水壶单独工作，测得在200s内电能表的转盘恰好转81圈。此时该电热水壶的实际功率 ______ W，实际电压 ______ V。（假设电水壶电阻不变）。
13．如图甲，电源电压恒为6V，滑动变阻器标有“1A　20Ω”，闭合S1断开S2、S3，调节R滑片P得出电压表和电流表示数图象如乙图A线；闭合S3断开S1、S2，调节R滑片P得到关系图象如乙图B线．当闭合S1、S3断开S2，P在b时电流表示数为 _____ ，当P在某位置，电压表示数为2V，则电流表示数为 _____ ，此时，滑动变阻器消耗电功率为 _____ ．
14．如图所示的电路，L1和L2是分别标有“8V，16W”和“6V，6W”的两个灯泡，A、B间的电压为10V．若L1、L2都能正常发光，则电路消耗的总功率是_____．R1和R2的功率分别是_______，________．
15．在研究电流产生的热量与哪些因素有关的实验中：
（1）如图所示，两个密闭的透明容器中装有相等质量的空气，两个容器中的电阻丝R1、R2（R1＜R2）串联接到电源两端．电阻丝R1和R2串联的目的是保证______相同，U型管中液面高度的变化反映_______；
（2）通电10s，观察到图中两侧U型管中液面高度的变化不同，这说明：电流产生的热量与_______有关；
（3）在研究电流产生的热量与电流的关系时，将一段导线与电阻丝R2并联，通电10s，左侧U型管中液面高度的变化比（2）中左侧U型管中液面高度变化_______（选填“大”或“小”）．
16．如图甲所示，电阻R1＝30Ω，滑动变阻器R2的最大阻值为60Ω，电源两端电压为6V．
（1）电路连接中，S应处于断开状态，R2的滑动触头P应滑至_____（选填“最左端”或“最右端”或“任意位置”）；
（2）计算通过电路中电流的变化范围；_______-
（3）通过计算推导电阻R2电功率与电流的正确函数关系式，并在图乙中画出电阻R电功率与电流变化的函数图象_________（自己按需求填写最小分度值，并标出特殊点的数值）．
17．如图所示电路中，电源电压6V，灯泡规格为“6V 3W”。其电流与电压的关系如图乙所示。当S、S1、S3闭合，S2断开时，电流表示数为0.5A。
(1)求灯泡L的额定电流；
(2)求定值电阻R1的阻值；
(3)断开S1、S3，闭合S、S2，调节滑片P，使R2的电功率为灯泡的2倍，求此时滑动变阻器接入电路的阻值为多大？
