第九章 压强
第2节 液体的压强
初中物理八下（人教版）
第2课时　液体压强的计算
目录
一、液体压强的计算
二、连通器
三、液体压强的综合运用
学习目标
1
2
认识连通器，了解连通器的原理和在生产、生活中的应用；
掌握液体压强的公式，并能进行简单计算；
3
进一步巩固液体压强的综合运用
（1）方法：理想模型法
（2）研究对象——液柱
①这个液柱的体积：V=Sh
② 这个液柱的质量：m=ρV=ρSh
③液柱对平面的压力：F=G=mg=ρgSh
④平面受到的液柱的压强：
p=_______=
ρgh
F
S
__________
ρgSh
=
S
液体压强公式的推导
一、液体压强的计算
由公式p＝ρgh可知：液体压强的大小只与密度和深度有关，而与受力面积无关。
p＝ρgh适用于求液体的压强和均匀柱体对水平面的压强。h是指液体某处到液体自由面的深度。
合作探究
液面下深度为h处液体的压强为：
p=ρ液 g h
计算公式适用于静止的液体，不适用于流动液体。
液体压强公式
kg/m3
m
Pa

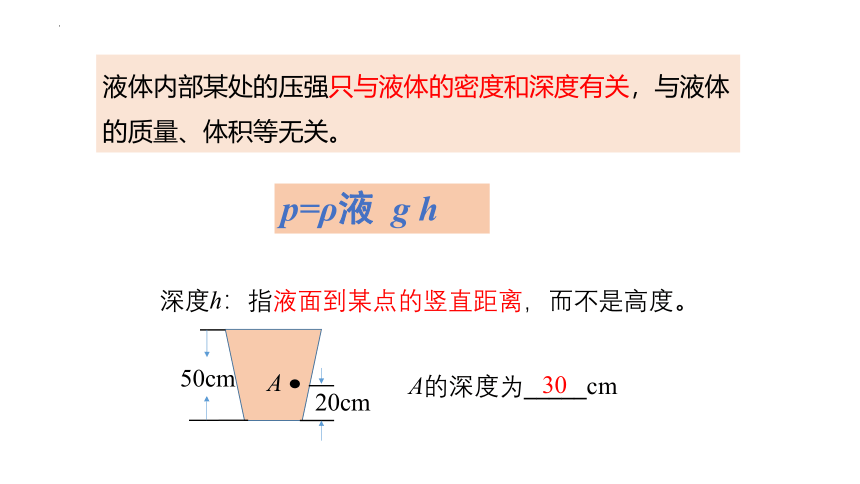

深度h：指液面到某点的竖直距离，而不是高度。
A的深度为_____cm
20cm
50cm
A
30
p=ρ液 g h
液体内部某处的压强只与液体的密度和深度有关，与液体的质量、体积等无关。

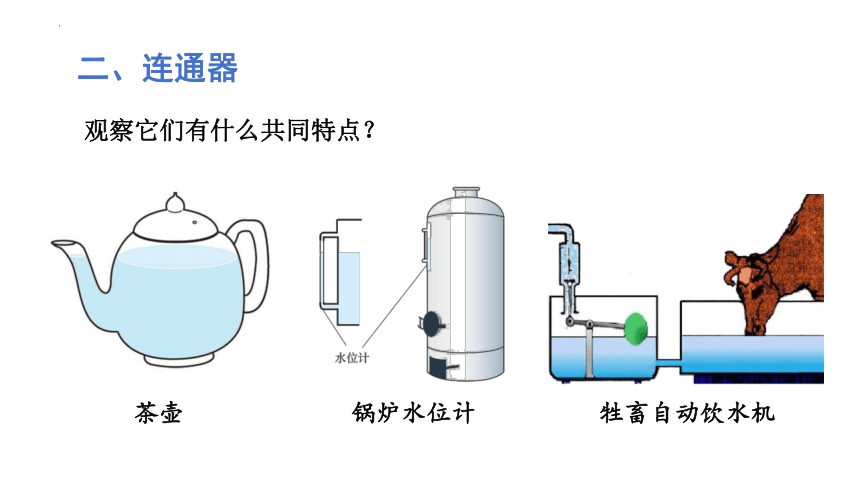

观察它们有什么共同特点？
二、连通器
茶壶
锅炉水位计
牲畜自动饮水机
上端开口、下端连通的容器叫做连通器
连通器
连通器的原理可用_________来解释。
液体压强

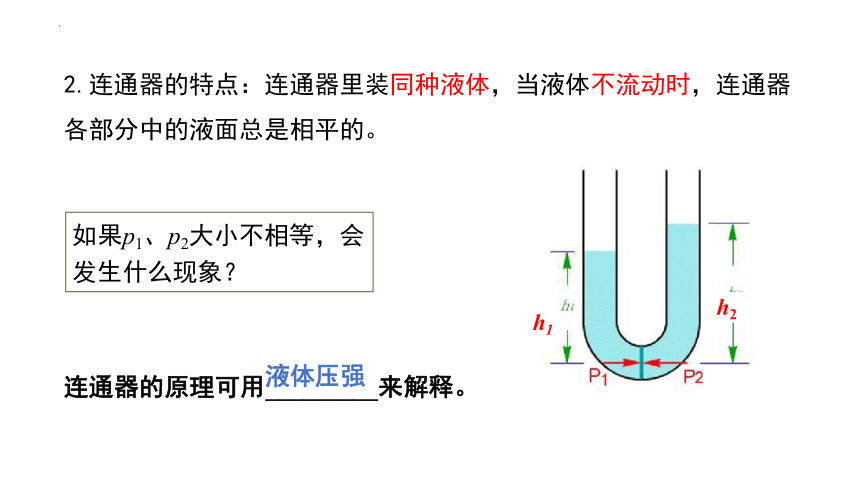

2.连通器的特点：连通器里装同种液体，当液体不流动时，连通器各部分中的液面总是相平的。
h2
h1
如果p1、p2大小不相等，会发生什么现象？
液体静止，液片处于平衡状态
水平方向，液片受力平衡，F左=F右
液片两侧压强相等，即p左=p右
液片两侧液柱高度相等，即h左=h右
两侧液面等高
连通器的原理
当连通器内的液体静止时，设想在连通器底部连通的部分有一个小液片AB。
连通器在生产、生活中应用非常广泛。
(1)茶壶倒水
连通器的应用
（2）下水管的U形“反水弯”是一个连通器，阻挡下水道的臭气进入室内 。
（3）锅炉水位计的玻璃管和锅炉构成连通器，可显示锅炉内水位。
船闸是利用连通器原理工作的
（4）水塔和自来水管构成连通器，将水送到千家万户。
船闸就是一个巨大的连通器，根据连通器的特点，船只要在修筑了大坝的江河中航行，必须依靠船闸。
我国三峡工程中的船闸：三峡大坝的双线五级船闸。三峡大坝双线五级船闸全长6.4 km，船闸上下落差达113 m，船舶通过船闸要翻越40层楼房的高度，规模举世无双，是世界上最大的船闸。三峡船闸的闸门非常高大，其首级人字闸门每扇门高近40 m，宽近20 m，如果平放在地面上，有两个篮球场大。
三、液体压强的综合运用
液体的压力和液体的重力之间的关系
容器底面积相等，均为S；容器内盛有密度为ρ的同种液体，深度均为h。
F压=G液
F压F压>G液
液体内部压强公式 p=ρgh 可得 p甲=p乙=p丙
根据F=pS，三个容器底部受到的压力也相等，即F甲=F乙=F丙
三个容器的液体的重力不等，即G甲>G乙>G丙
静止液体的压力不一定等于液体的重力
例题、如图所示，水平桌面上有两个重力不计的圆柱形容器A、B，横截面积均为5.0×10-3m2，A的底面向上凸起，B的底面为平面。在两容器中均加入重为10N的水，则B对桌面的压强为______Pa，A对桌面的压强______(选填“大于”“小于”或“等于”) B 对
桌面的压强。若A、B容器的同
一高度处水中压强分别为pA、
pB，则pA_________(选填“大于”
“小于”或“等于”)pB。
课堂总结
液体压强
液体压强的计算公式p=ρ液gh
连通器
应用：茶壶、排水管的U形“反水弯”、锅炉水位计、船闸等.
特点：连通器里装同种液体且不流动时，连通器各部分中的液面总是相平的.
定义：上端开口、下端连通的容器叫做连通器.
1.如图所示，向两支同样的试管中注入质量相等的甲、乙两种液体，发现液面在同一水平线上，比较甲、乙两种液体对试管底部的压强（ ）
A.甲大 B.乙大
C.一样大 D.无法确定
当堂训练
2.如图所示，放在水平桌面上的容器侧壁上有一开口弯管，弯管内的液面高度h1＝0.8 m，顶部到底部的高度h2＝0.6 m，容器中的液体密度为1.2×103 kg/m3，g取10 N/kg。则液体对容器顶部的压强为多少？
3.如图所示，一重为2 N的薄壁容器中装有质量为600 g的水，容器的底面积为40 cm2，水对容器底部的压力为______N，容器对桌面的压强为______Pa。(g取10 N/kg)
5.如图乙所示，容器中盛有一定量的水，静止放在斜面上，容器底部A、B、C三点的压强PA、PB、PC的大小关系是：.
4. 如图所示，瓶中水从小孔A、B处流出，说明液体对容器的哪个位置有压强，从B孔射出的水喷得更急些，说明液体的压强随什么的增加而增大.
