(共15张PPT)
5.1透镜课件

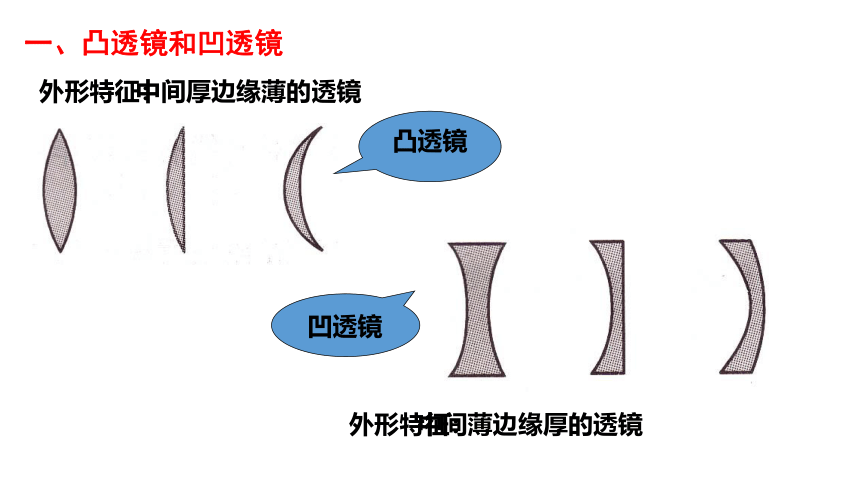

中间厚边缘薄的透镜
中间薄边缘厚的透镜
凸透镜
凹透镜
外形特征:
外形特征:
一、凸透镜和凹透镜
属于凸透镜的是:
属于凹透镜的是:
A
B
C
D
E
F
A 、C、D
B 、E 、F

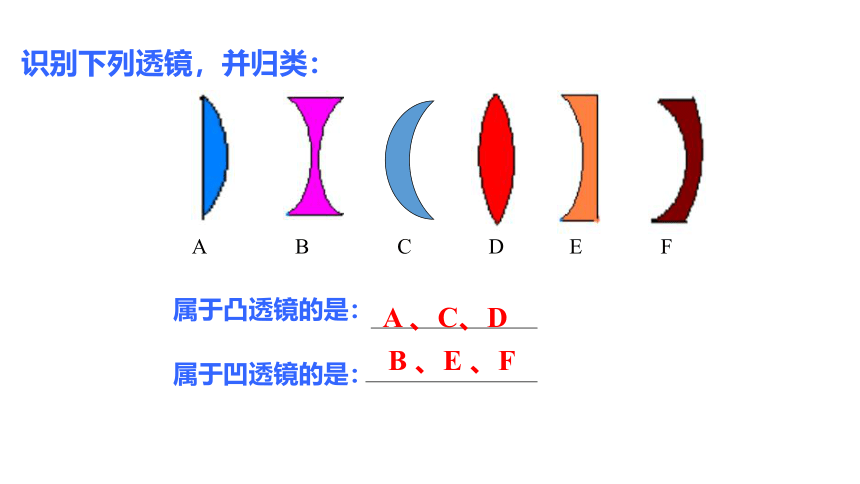

识别下列透镜,并归类:

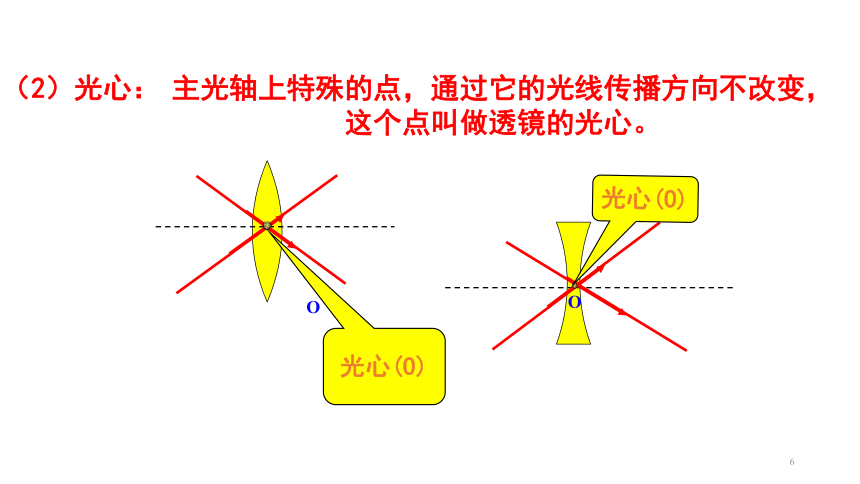

主光轴C1C1C2C2通过两个球面球心C1、C2的直线叫做透镜的主光轴。(1)主光轴:二、几个基本概念(2)光心:OO光心(O)光心(O)主光轴上特殊的点,通过它的光线传播方向不改变,这个点叫做透镜的光心。二、透镜对光的作用

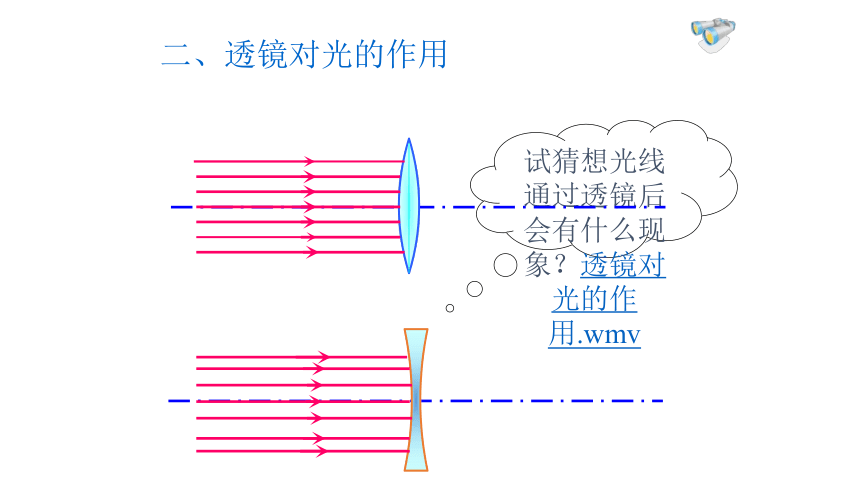

试猜想光线通过透镜后会有什么现象?透镜对光的作用.wmv
1.凸透镜:
对光线有会聚作用
又叫会聚透镜
2.凹透镜:
对光线有发散作用
又叫发散透镜
请在下图中填上适当类型的透镜
小试牛刀
1、凸透镜对光有_________作用,凹透镜对光有_________作用。凸透镜又叫_________透镜,凹透镜又叫_________透镜。
会聚
发散
会聚
发散
知识巩固与升华
O
F
f
凸透镜的焦点和焦距
焦点:平行于主轴的平行光通过凸透镜后会聚于主光轴上一点,这个点叫做凸透镜的焦点(F)
焦距:焦点到光心的距离。
焦距
主轴
焦点
F
主轴
f
凸透镜有两个实焦点,两边各有一焦距且两边的焦距相等
焦点
F
主轴
小结:凸透镜对所有光线都起会聚作用。
F
F
F
3.经过凸透镜焦点的光线 经凸透镜折射后平行于主 光轴射出。
归纳:凸透镜三条特殊光线
1. 通过光心的光线 传播方向不改变。
2.平行于主光轴的光线 经凸透镜折射后通过焦点。
1.透镜:凸透镜和凹透镜;
2.几个基本概念: 光心、主光轴、焦点、焦距;
3.透镜对光线的作用:
 凸透镜对光线有会聚作用, 又叫会聚透镜。
 凹透镜对光线有发散作用, 又叫发散透镜。
课堂小结
