5.2 生活中的透镜
知识回顾：
1.透镜分哪两类？
2.透镜分别有哪三条特殊光线？
新课导入
这一节课我们共同来了解生活中的透镜
照相机的结构
照相机的镜头相当于一个凸透镜，胶卷底片相当于一个光屏。
胶卷底片
镜头
自我发现：照相机要经过怎样的途径才能得到相片？
来自物体的光经过照相机镜头后汇聚在胶卷上，形成被照物体的像。胶卷上涂着一层对光敏感的物质，它在曝光后发生化学变化，物体的像就被记录在胶卷上，经过显影、定影后成为底片，再用底片洗印就可以得到相片。
照相机成像的特点
1、照相机利用什么来成像？像是缩小还是放大？是正立还是倒立？是实像还是虚像？
2、像与物体位于凸透镜的同侧还是两侧？像与物到镜头的距离有何关系？
照相机的镜头是利用一个凸透镜来成像，物体通过照相机会在底片上成一个倒立的缩小的实像，像与物体位于凸透镜的两侧，物体离镜头远，像离镜头近。

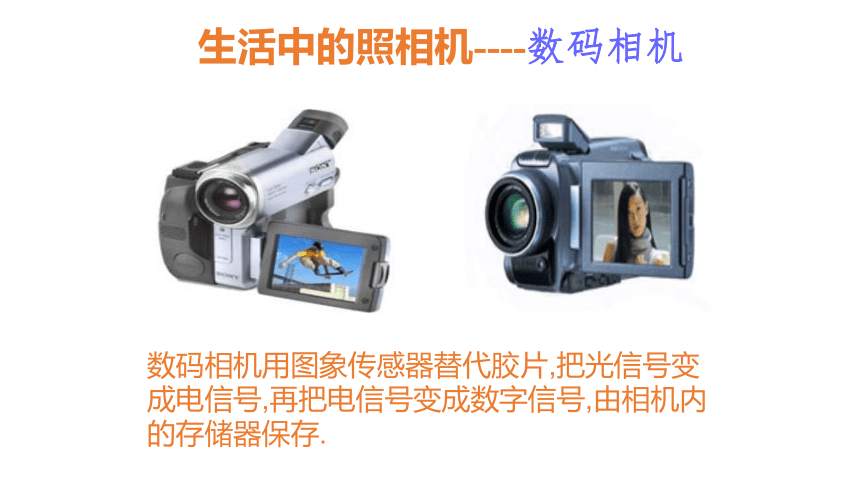

生活中的照相机----数码相机
数码相机用图象传感器替代胶片,把光信号变成电信号,再把电信号变成数字信号,由相机内的存储器保存.
课内探究--投影仪
物
凸透镜
凹面镜
像
凸透镜
光屏
投影仪的镜头相当于一个 ，屏幕相当于 。
1．投影仪的构造
课内探究--投影仪
2．投影仪成像原理
凹面镜的作用：光源位于凹面镜焦点，光线经凹面镜反射，使照在投影片上的光增强。
螺纹透镜的作用：聚光、使亮度均匀。
平面镜的作用：改变光路。
　　把投影仪上的平面镜（反光镜）取下，投影片放到载物台上。调节镜头，在天花板上就能得到投影片上图案清晰的像。
课内探究--投影仪
3．投影仪成像特点
问题： 像是正立还是倒立？是缩小还是放大？是虚像还是实像？像距与物距哪个大？像与物体位于凸透镜的同侧还是异侧？
小结：
投影仪成像特点：
1．倒立、放大的实像。
2．像距大于物距。
3．像与物位于凸透镜的两侧。
活动二：阅读P95投影仪相关内容，用现有的器材模拟投影仪成像，观察投影仪成像特点。
3、如何让放大镜所成的像更大一些？
放大镜成像原理图
S’’
F
F
S
思考：
像是缩小还是放大？
像是正立还是倒立？
像距与物距哪个大？
生活中的放大镜
四．实像和虚像
s
s’
虚像用虚线
法线
实像：
由实际光线会聚而成的,能呈现在光屏上。
虚像：
　　由反射光线或折射光线的反向延长线相交而形成,不能呈现在光屏上。人眼逆着出射光线可以看到虚像。
照相机成实像
投影仪成实像
照相机、投影仪、放大镜，它们所成的像是虚象还是实像？
