5.3 凸透镜成像的规律
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用

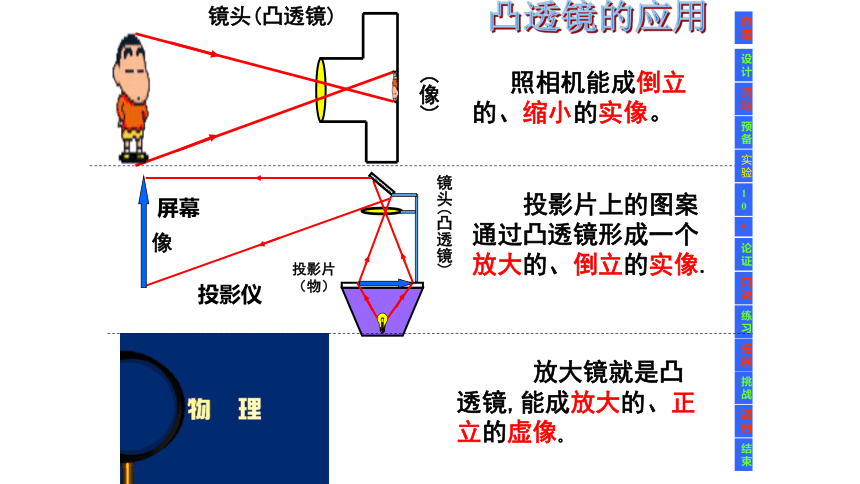

凸透镜的应用
镜头(凸透镜)
(像)
照相机能成倒立的、缩小的实像。
镜头(凸透镜)
投影片（物）
像
屏幕
投影片上的图案通过凸透镜形成一个放大的、倒立的实像.
放大镜就是凸透镜,能成放大的、正立的虚像。
投影仪

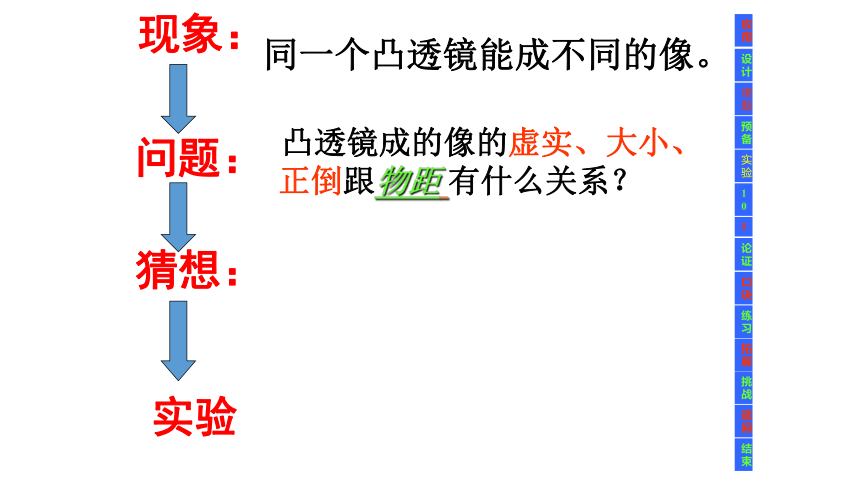

现象：
同一个凸透镜能成不同的像。
问题：
猜想：
实验
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
凸透镜成的像的虚实、大小、正倒跟物距 有什么关系？

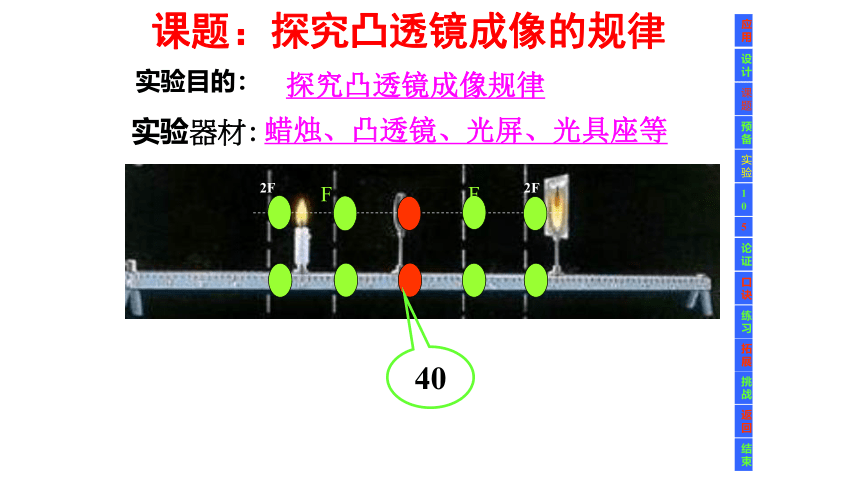

课题：探究凸透镜成像的规律
实验目的：
探究凸透镜成像规律
蜡烛、凸透镜、光屏、光具座等
实验器材:
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
F
F
2F
2F
40

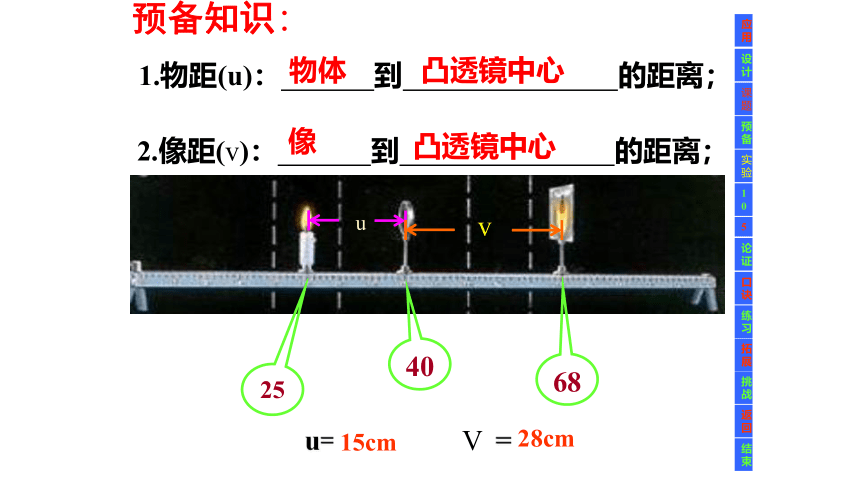

预备知识：
u
物体
凸透镜中心
1.物距(u)： 到 的距离；
v
凸透镜中心
像
2.像距(v)： 到 的距离；
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用
40
25
68
u=
V =
15cm
28cm

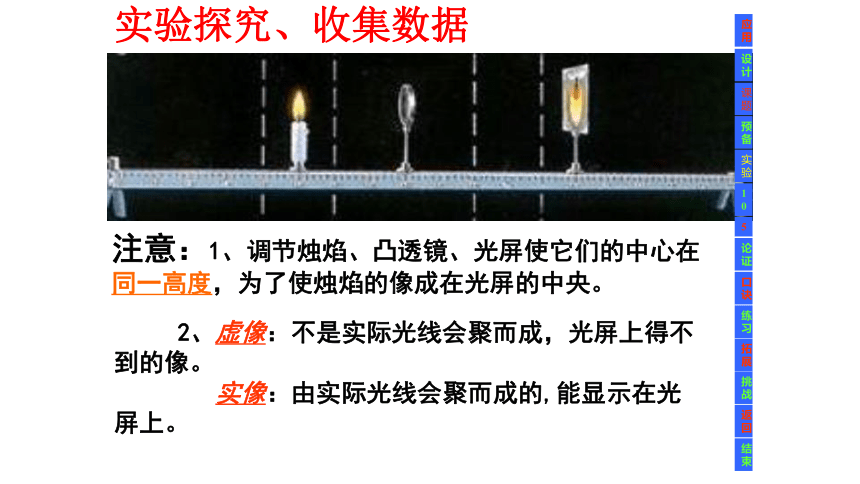

注意：1、调节烛焰、凸透镜、光屏使它们的中心在同一高度，为了使烛焰的像成在光屏的中央。
2、虚像：不是实际光线会聚而成，光屏上得不到的像。
实像：由实际光线会聚而成的,能显示在光屏上。
实验探究、收集数据
设计
课题
预备
实验
10
5
论证
口诀
练习
拓展
挑战
返回
结束
应用

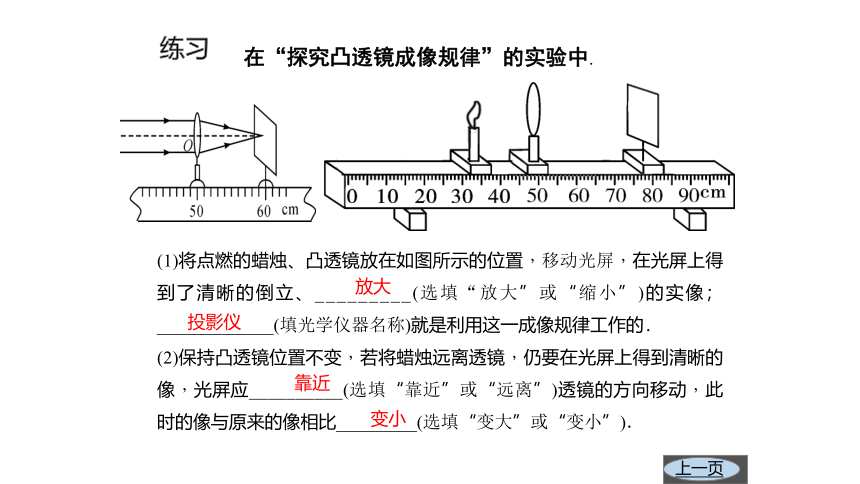

在“探究凸透镜成像规律”的实验中.
(1)将点燃的蜡烛、凸透镜放在如图所示的位置，移动光屏，在光屏上得到了清晰的倒立、_________(选填“放大”或“缩小”)的实像；_____________(填光学仪器名称)就是利用这一成像规律工作的．
(2)保持凸透镜位置不变，若将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应__________(选填“靠近”或“远离”)透镜的方向移动，此时的像与原来的像相比_________(选填“变大”或“变小”)．
放大
投影仪
靠近
变小
上一页
练习
上一页
1．用图甲所示的装置测出凸透镜的焦距，并“探究凸透镜成像规律”，当蜡烛、透镜、光屏位置如图乙时，在光屏上可成清晰的像．下列说法正确的是(　B　)
A．凸透镜的焦距是30cm
B．图乙中烛焰成的是倒立放大的像
C．照相机成像特点与图乙中所成像的特点相同
D．保持凸透镜、光屏位置不变，将蜡烛远离凸透镜，烛焰仍可在光屏上成清晰的
练习
FFf作图研究u>2f f<v<2f倒立缩小实像利用通过凸透镜的三条特殊光线作成像光路图FFfu=2f v=2f倒立等大实像F
F
f
f2f 倒立放大实像
F
F
f
u=f 不成像
F
F
f
u物距（u） 像的性质 应用
倒立或正立 放大或缩小 实像或虚像 像距（ v） 一束平行光 实像点 V=f 测凸透镜焦距
u＞2f 倒立 缩小 实像 f＜v＜2f 照相机
u＝2f 倒立 等大 实像 v＝2f
f＜u＜2f 倒立 放大 实像 v＞2f 投影仪
u＝f 不成像、得到一束平行光
u＜f 正立 放大 虚像 放大镜
凸透镜成像的规律
