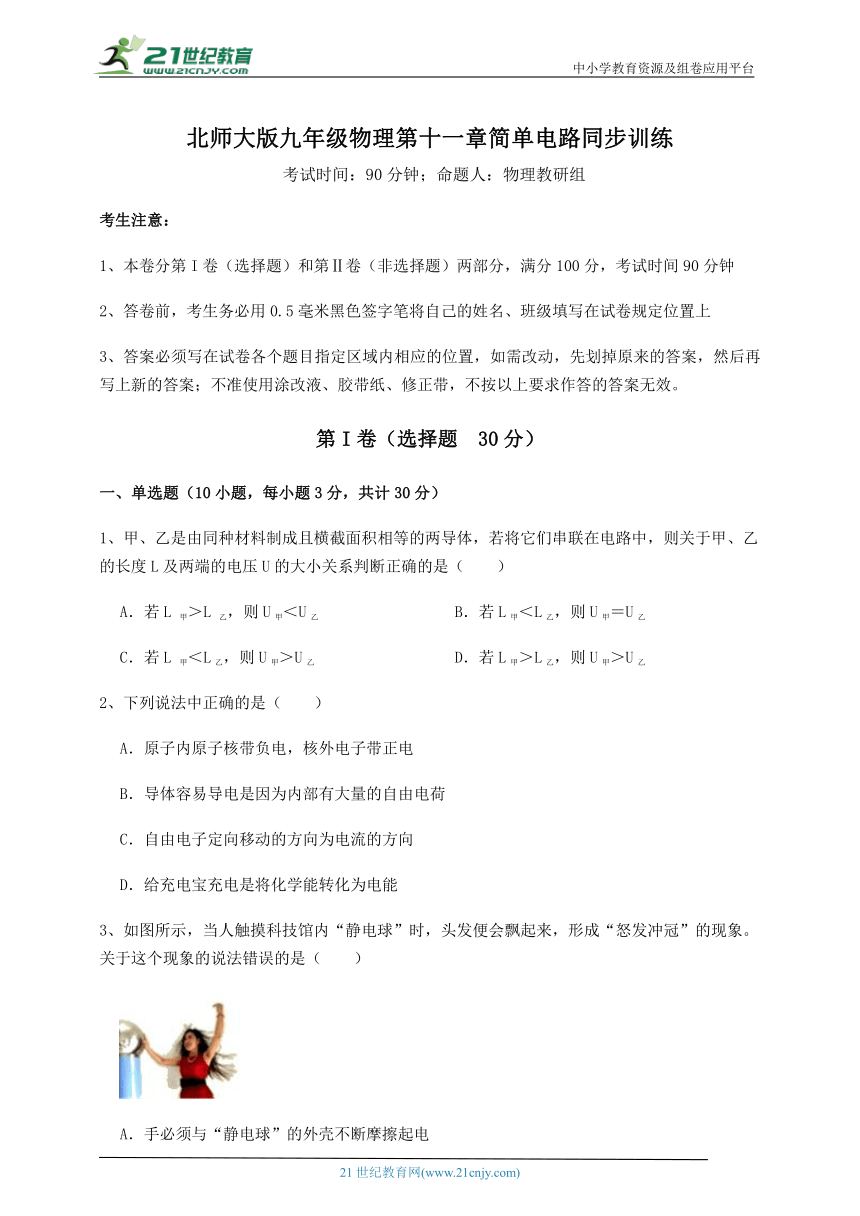

北师大版九年级物理第十一章简单电路同步训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、甲、乙是由同种材料制成且横截面积相等的两导体，若将它们串联在电路中，则关于甲、乙的长度L及两端的电压U的大小关系判断正确的是（　　）
A．若L 甲＞L 乙，则U甲＜U乙 B．若L甲＜L乙，则U甲＝U乙
C．若L 甲＜L 乙，则U甲＞U乙 D．若L甲＞L乙，则U甲＞U乙
2、下列说法中正确的是（　　）
A．原子内原子核带负电，核外电子带正电
B．导体容易导电是因为内部有大量的自由电荷
C．自由电子定向移动的方向为电流的方向
D．给充电宝充电是将化学能转化为电能
3、如图所示，当人触摸科技馆内“静电球”时，头发便会飘起来，形成“怒发冲冠”的现象。关于这个现象的说法错误的是（　　）
A．手必须与“静电球”的外壳不断摩擦起电
B．散开的头发带的一定是同种电荷
C．在干燥的环境中完成这个实验会更容易
D．脚与大地之间必须用绝缘体隔离

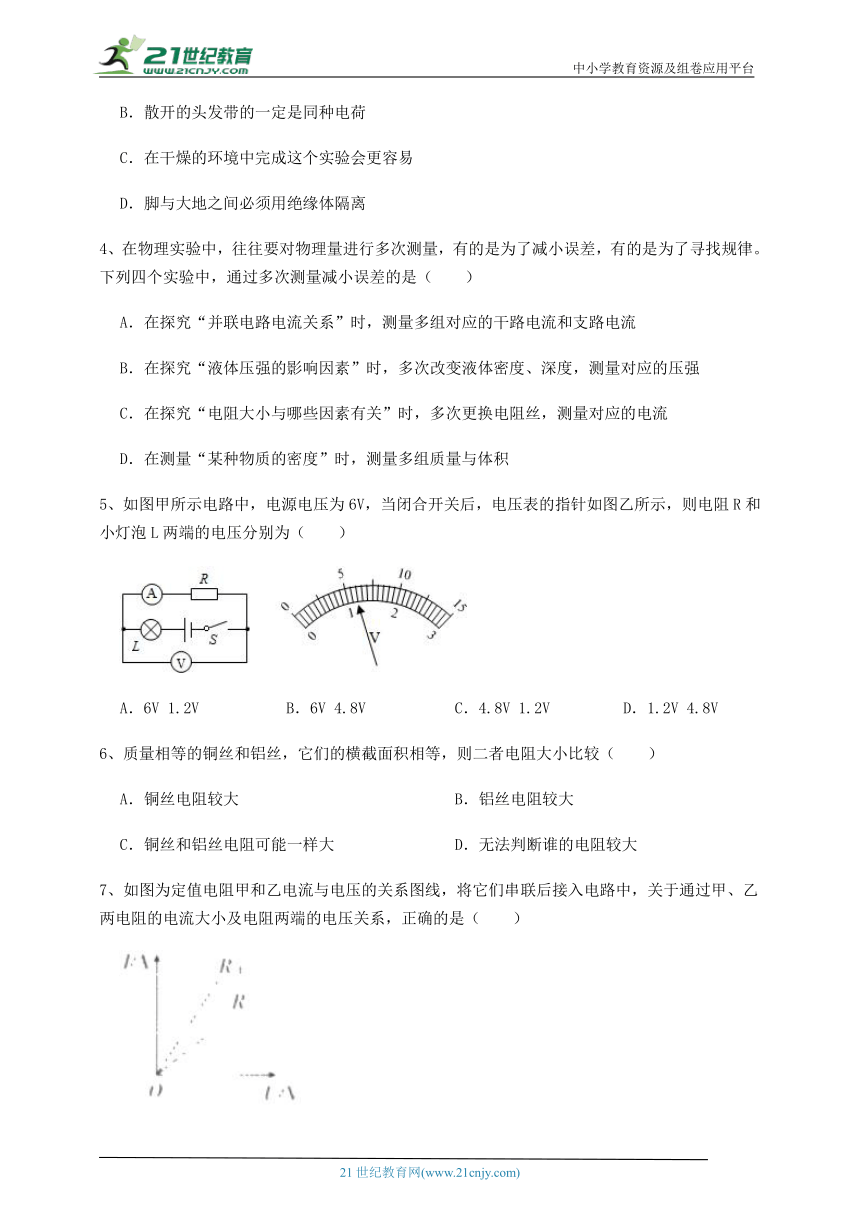

4、在物理实验中，往往要对物理量进行多次测量，有的是为了减小误差，有的是为了寻找规律。下列四个实验中，通过多次测量减小误差的是（　　）
A．在探究“并联电路电流关系”时，测量多组对应的干路电流和支路电流
B．在探究“液体压强的影响因素”时，多次改变液体密度、深度，测量对应的压强
C．在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流
D．在测量“某种物质的密度”时，测量多组质量与体积
5、如图甲所示电路中，电源电压为6V，当闭合开关后，电压表的指针如图乙所示，则电阻R和小灯泡L两端的电压分别为（　　）
A．6V 1.2V B．6V 4.8V C．4.8V 1.2V D．1.2V 4.8V
6、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（　　）
A．铜丝电阻较大 B．铝丝电阻较大
C．铜丝和铝丝电阻可能一样大 D．无法判断谁的电阻较大
7、如图为定值电阻甲和乙电流与电压的关系图线，将它们串联后接入电路中，关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是（　　）
A．I甲＝I乙 U甲＞U乙 B．I甲＝I乙 U甲＜U乙
C．I甲＜I乙 U甲＞U乙 D．I甲＜I乙 U甲＝U乙

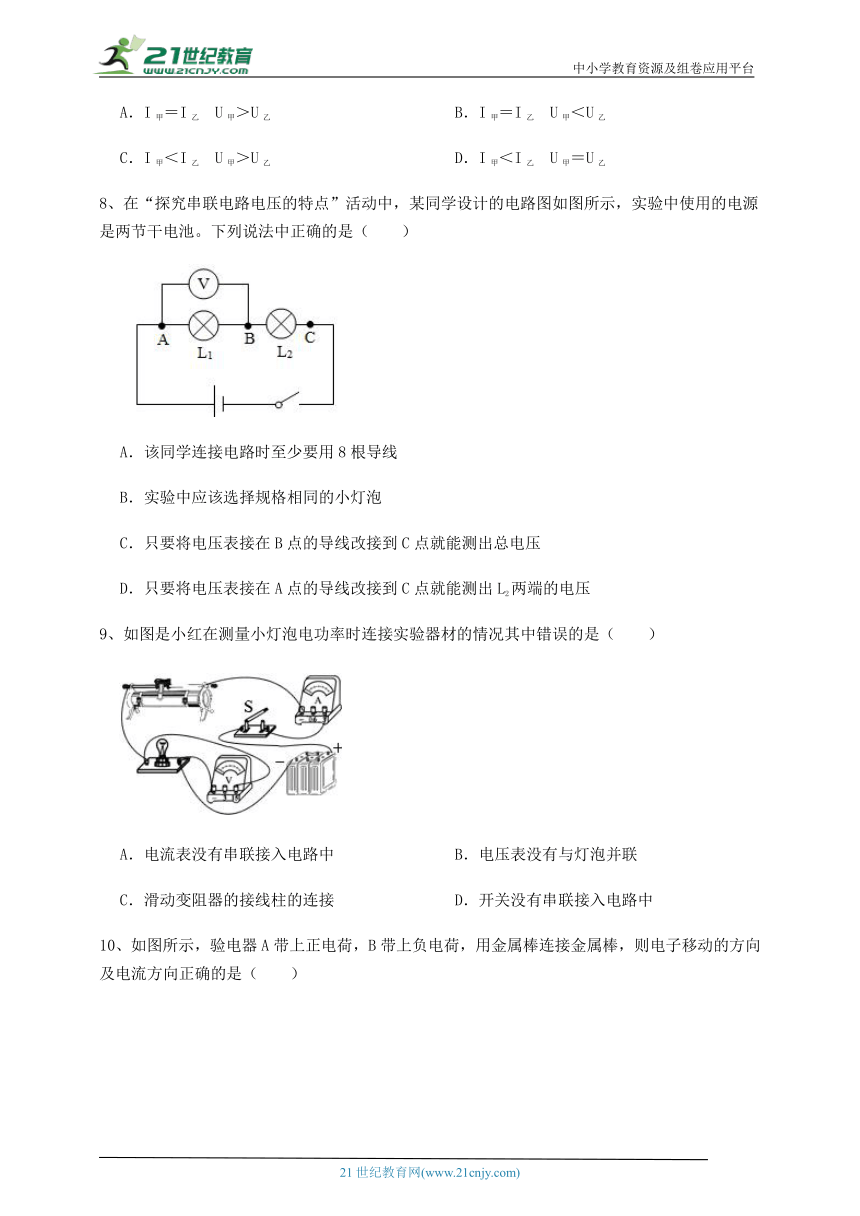

8、在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（　　）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
9、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（　　）
A．电流表没有串联接入电路中 B．电压表没有与灯泡并联
C．滑动变阻器的接线柱的连接 D．开关没有串联接入电路中

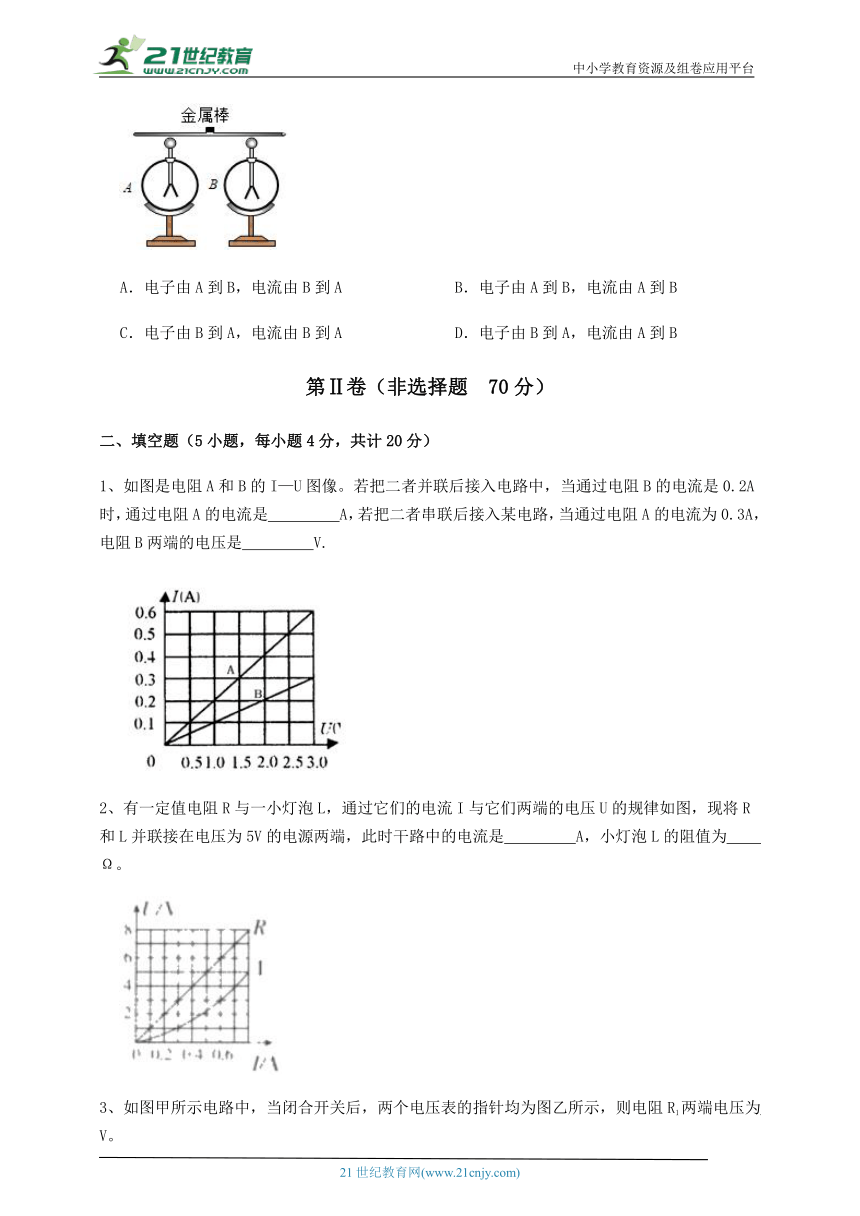

10、如图所示，验电器A带上正电荷，B带上负电荷，用金属棒连接金属棒，则电子移动的方向及电流方向正确的是（　　）
A．电子由A到B，电流由B到A B．电子由A到B，电流由A到B
C．电子由B到A，电流由B到A D．电子由B到A，电流由A到B
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是　 　A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是　 　V.
2、有一定值电阻R与一小灯泡L，通过它们的电流I与它们两端的电压U的规律如图，现将R和L并联接在电压为5V的电源两端，此时干路中的电流是　 　A，小灯泡L的阻值为　 　Ω。
3、如图甲所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1两端电压为　 　V。

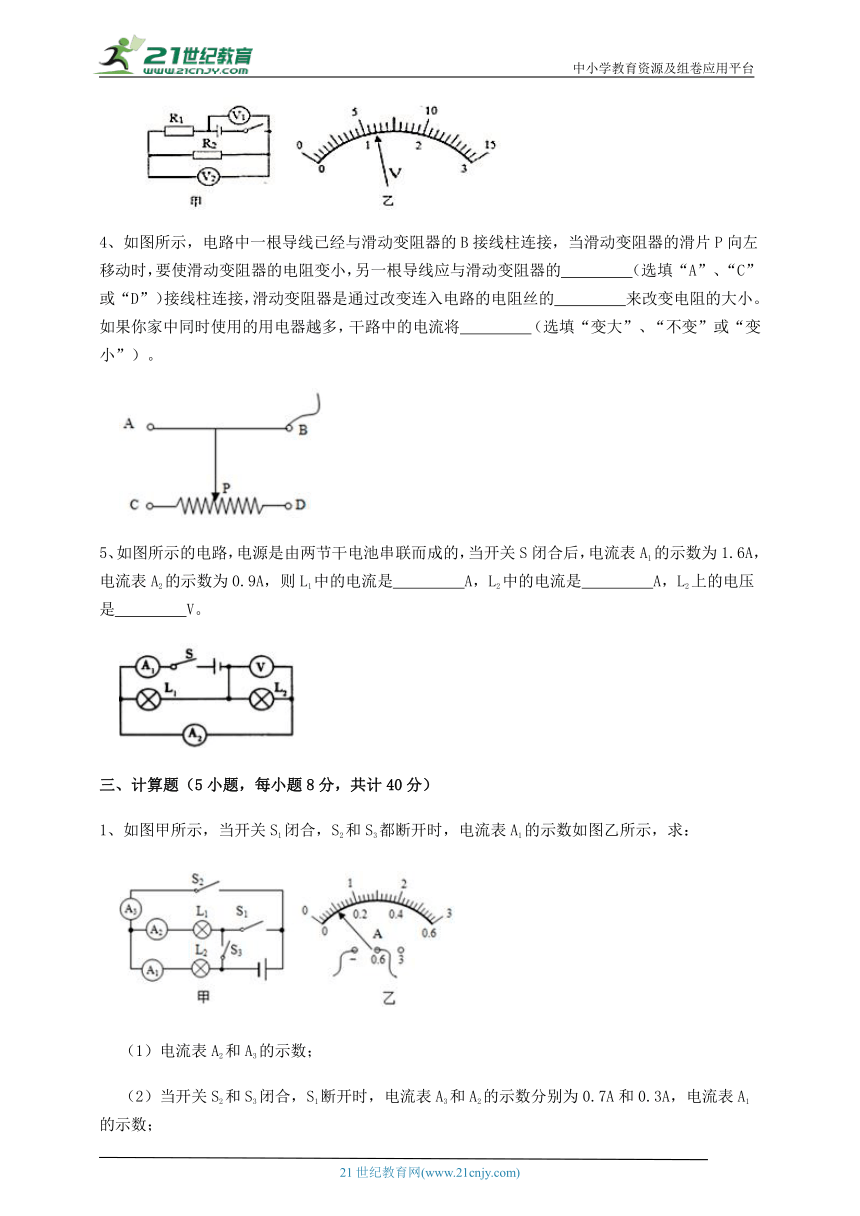

4、如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的　 　（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变连入电路的电阻丝的　 　来改变电阻的大小。如果你家中同时使用的用电器越多，干路中的电流将　 　（选填“变大”、“不变”或“变小”）。
5、如图所示的电路，电源是由两节干电池串联而成的，当开关S闭合后，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是　 　A，L2中的电流是　 　A，L2上的电压是　 　V。
三、计算题（5小题，每小题8分，共计40分）
1、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
（3）若将S1、S2和S3同时闭合会发生什么现象？
2、如图所示，已知电源电压为12V，电压表V1、V2的规格相同，闭合开关S，电压表V2的示数为7.5 V，通过灯泡L2的电流为0.5 A，回答下列问题：
（1）灯泡L1两端的电压是多少？
（2）通过灯泡L1的电流的是多少？
（3）若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？
3、在如图甲所示的电路中，电流表 的示数是1.6A，电流表 的示数为0.8A，通过灯泡 的电流如图乙所示．则：
（1）电流表 的示数是多少？
（2）通过灯泡 和 的电流各是多少？
4、如图所示，电流表A的示数是0.45A，电流表A2的示数是0.25A。求：
（1）通过灯L2的电流。
（2）通过灯L1的电流。
5、在如图甲所示的电路中，电流表A1的示数是1.6A，电流表A2如图乙所示，则：
（1）电流表A2的示数是多少？
（2）通过灯泡L1和L2的电流各是多少？
四、实验探究（1小题，每小题10分，共计10分）
1、如图所示电路中：
（1）若使灯L1与L2串联，应闭合开关　 　，断开开关　 　．
（2）若使灯L1与L2并联，应闭合开关　 　，断开开关　 　．
（3）如闭合开关S1，断开S2、S3，则　 　灯亮．
（4）同时闭合开关　 　，是不允许的．
（5）在下图中，补上适当的导线，使L1和L2并联，开关控制L1和L2，电流表测量L2中的电流．
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】甲、乙两导体串联在电路中，根据串联电路中电流处处相等可知，无论两导体的电阻大小是否相等，通过甲乙的电流是相等的，即I甲=I乙
AD．导体的材料、横截面积相等时，长度越大时电阻越大，长度越小时电阻越小，若L甲＞L乙
R甲＞R乙
由U=IR可知，甲乙两端的电压关系为U甲＞U乙
A不符合题意，D符合题意；
BC．若L甲＜L乙
R甲＜R乙
由U=IR可知，甲乙两端的电压关系为U甲＜U乙
BC不符合题意。
故答案为：D。
【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大。
2、【答案】B
【解析】【解答】A．原子内原子核带正电，核外电子带负电，A不符合题意；
B．导体内部有大量的自由电荷，导体之所以容易导电靠的就是这些自由电荷，B符合题意；
C．电学上规定，自由正电荷定向移动的方向为电流的方向，C不符合题意；
D．给充电宝充电时，充电宝相当于用电器，将电能转化为化学能储存起来，D不符合题意。
故答案为：B。
【分析】原子内原子核带正电，核外电子带负电；导体内部有大量的自由电荷；正电荷定向移动的方向为电流的方向；充电时，将电能转化为化学能储存起来。
3、【答案】A
【解析】【解答】A．人体是导体，只要静电球带静电，当手接触静电球时，便有电荷导向人体使人体带电，不需要手与静电球的外壳摩擦，故A错误，符合题意；
B．头发能够散开，说明头发丝之间有相互排斥的力，根据同种电荷互相排斥可知，头发带的一定是同种电荷，故B正确，不符合题意；
C．静电球上的电荷能够通过湿润的空气传导到其他物体上，所以在干燥的环境中完成这个实验会更容易，故C正确，不符合题意；
D．人体是导体，人必须站在绝缘板上才能完成实验，否则电荷会通过人体导入地下，故D正确，不符合题意。
故答案为：A。
【分析】带电体间同种电荷相互排斥；干燥的环境中更容易产生静电。
4、【答案】D
【解析】【解答】A．在探究“并联电路电流规律”时，测量多组对应的干路电流和支路电流，是为了探究干路电流和各支路电流的关系，找到普遍规律，故A不符合题意；
B．液体的压强与液体密度和深度都有关系。在探究影响液体压强大小的因素时，多次改变液体密度、深度，测量对应的压强目的是寻找规律，避免结论的偶然性，故B不符合题意；
C．在探究“电阻的大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流是为了探究电阻与电阻丝的材料、长度、横截面积的关系，找到普遍规律，故C不符合题意；
D．在“测量某种物质的密度”时，测量多组对应的质量和体积值，用分别求出密度取平均值的办法来减小误差，提高准确度，故D符合题意。
故答案为：D。
【分析】物理实验中，以“探究”二字开头的课题，多次测量的目的一般是发现规律；以“测量”二字开头的课题一般是减小误差。
5、【答案】D
【解析】【解答】由电路图可知，灯泡L、定值电阻R串联，电压表V测的是R两端的电压，由此可知，电压表示数应小于电源电源6V，因此量程是0～3V，则它的示数UR=1.2V，即电阻R两端电压为1.2V，由串联电路的特点知，灯泡L两端的电压UL=U﹣UR=6V-1.2V=4.8V
故答案为：D。
【分析】理清元件的连接方式及电表的测量对象，确定电压表的量程，然后读出电压表的读数，根据串联电路的电压特点，求出灯泡L、定值电阻R的电压值。
6、【答案】B
【解析】【解答】长度和横截面积相同的铜丝和铝丝，铜丝的导电性更强，电阻更小；铜的密度大于铝，已知铜丝和铝丝的质量相同，所以铜丝的体积小于铝丝，而它们的横截面积相等，所以铜丝的长度小于铝丝，即铜丝的电阻更小，铝丝的电阻更大．
故答案为：B.
【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
7、【答案】B
【解析】【解答】当将电阻甲乙串联接入电路时，通过电阻甲乙的电流相等。在图像中做一条平行于横坐标的直线，与图像的交点即为电阻甲乙对应的电压，由图像可知U甲【分析】根据串联电路中电流处处相等，在图像中找到与之对应的电压即可做出判断。
8、【答案】C
【解析】【解答】A. 由图可知：连接电路时至少要用6根导线，A不符合题意；
B. 实验中应该选择规格不同的小灯泡，避免偶然性，B不符合题意；
C. 电压表接在AC两点测的是电源的总电压，C符合题意；
D.将电压表接在A点的导线改接到C点，电压表的正负接线柱接反了，D不符合题意。
故答案为：C。
【分析】电压表连接在电源两端时测量电源电压；探究串联电路电流规律时，选择不同的灯泡进行实验。
9、【答案】C
【解析】【解答】A．电流表与灯泡串联连接，则电流表接线正确，A不符合题意；
B．电压表与灯泡并联，因此电压表接线正确，B不符合题意；
C．滑动变阻器没有按照“一上一下”的原则进行接线，则滑动变阻器接线错误，C符合题意；
D．开关与灯泡串联，则开关接线正确，D不符合题意。
故答案为：C。
【分析】滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱即可。
10、【答案】D
【解析】【解答】 验电器A带上正电荷，B带上负电荷，用金属棒连接金属棒，电路中会有从A到B的电流，规定正电荷移动方向为电流方向，所以电子移动的方向是B到A，
故选D。
【分析】A带上正电荷，B带上负电荷，类似于A是电源正极，B是电源负极，据此确定电流方向；根据电流方向的规定判断电子运动方向。
二、填空题
1、【答案】0.4；3
【解析】【解答】由图可知，二者并联后接入电路中，当通过电阻B的电流是0.2A时，B两端的电压是2.0V，并联电路各支路两端电压相等，所以A两端的电压也是2.0V，由图可知，此时通过电阻A的电流是0.4A；
由图可知，二者串联后接入电路中，当通过电阻A的电流是0.3A时，串联电路电流处处相等，所以通过B的电流也是0.3A，由图可知，此时电阻B两端的电压是3.0V；
【分析】A、B并联时，各支路两端的电压相等，根据图象读出通过B的电流为0.2A时两端的电压即为A两端的电压，再根据图象读出此时通过A的电流；A、B串联后接入电路时，通过它们的电流相等，根据图象读出B两端的电压。
2、【答案】1.3；6.25
【解析】【解答】由图可以求出定值电阻的阻值为;
当R和L并联接在电压为5V的电源两端时，,所以由图可知通过电阻R的电流为0.5A，通过灯泡L的电流为0.8A，
所以干路电流为，此时灯的电阻为
【分析】从图中找定值电阻一组U和I，由求出定值电阻阻值；并联电路中各支路两端电压相等，根据并联电路中，干路电流等于各支路电流之和求 R和L并联 时干路电流；从图中找到通过灯泡的电流，由求出灯泡电阻。
3、【答案】4.8
【解析】【解答】闭合开关后两电阻串联，电压表V1测电源电压，电压表V2测R2两端的电压，由串联电路的分压规律可知，V1所选的是大量程，其示数为6V，V2所选的是小量程，其示数为1.2V，则R1两端的电压为
【分析】在串联电路中，总电压等于各用电器电阻之和；根据电压表测量的位置确定选择的量程，结合指针位置测量电压。
4、【答案】C；长度；变大
【解析】【解答】滑动变阻器应是一上一下的接法，已有导线与B接线柱连接，则另一导线应与C或D相接，而滑片P向左移动时，变阻器接入电路的阻值变小，那么另一导线应与C连接。
滑动变阻器是通过滑片移动到不同位置，接入电路中的电阻丝的长度不同来改变接入电路的电阻。
家中的用电器是并联在电路中，所用用电器越多，据并联电路的电流特点知，干路的电流越大。
【分析】滑动变阻器连接时一上一下，滑片远离下面的接线柱电阻变大。
5、【答案】0.7；0.9；3
【解析】【解答】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，则干路电流I=1.6A，通过L2的电流I2=0.9A，因为并联电路中干路电流等于各支路电路之和，
所以通过灯L1的电流为 由于电源是由两节干电池串联而成的电池组，则并联电路两端的电压U=3V，所以L2上的电压为3V。
【分析】两个灯泡为并联关系，电流表A1测量干路电流，电流表A2测量灯泡L2的电流，电压相等，结合并联电路电流规律求解即可。
三、计算题
1、【答案】（1）解：根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联；电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于图乙中的示数0.1A；电流表A3处于断路状态，因此示数为0。
答：电流表A2的示数为0.1A，A3的示数为0；
（2）解：当开关S2和S3闭合，S1断开时，L1、L2并联；电流表A1测通过L2的电流，A2测通过L1的电流，A3测干路电流；因为并联电路中，干路电流等于各支路电流之和，所以电流表A1的示数
答：当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数为0.4A
（3）解：当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：若将S1、S2和S3同时闭合，会发生电源短路，电源将被烧坏。
【解析】【分析】（1）根据电流表选择的量程和指针位置，测量电流；结合开关的状态判断电路的连接，在串联电路中，电流处处相等；
（2）在并联电路中，干路电流等于各支路电流之和；
（3）当用导线将电源两极连接时，电源短路。
2、【答案】（1）解：据图可知，电路中L1、L2是串联的，电压表V1测量的是L1两端电压，V2测量的是L2两端电压，则L2两端的电压U2＝7.5V
根据串联电路的电压特点可知，L1两端电压U1=U U2=12V 7.5V=4.5V
答：灯泡L1的电压为4.5V；
（2）解：L1、L2是串联的，已知通过灯泡L2电流为0.5A，根据串联电路中电流处处相等可知，通过灯泡L1的电流是0.5A。
答：通过灯泡L1的电流是0.5A；
（3）解：若灯泡L1灯丝烧断，此时V2与L2并联后再与V1串联，V2与L2并联，由并联电路电阻的规律可知，并联部分的总电阻比L2的电阻还小，而V1的电阻比并联部分的总电阻大得多，则并联部分分得的电压几乎为0，电压表V1分得的电压接近于电源电压，即电压表V1的示数为12V，电压表V2的示数为0。
答：若灯泡L1灯丝烧断，则电压表V1的示数为12V，电压表V2的示数为0。
【解析】【分析】（1）两个灯泡为串联关系，串联电路中，总电压等于各个用电器两端电压之和，结合电压表的测量对象求解即可；
（2）两个灯泡为串联关系，电流处处相等，结合电流表示数求解即可；
（3）灯丝被烧短，电路中的电流为零，电压表测量电源电压。
3、【答案】（1）解：因为 是并联电路， 测的是 和 电流之和，示数为0.8A， 测的是通过 电流，根据并联电路电流规律可知， 的示数一定比 的示数小，所以 所选的量程是0～0.6A，分度值是0.02A，指针所指的位置是0.56A；
答：电流表 的示数是0.56A；
（2）解：由并联电路电流的规律可知，通过灯泡L1的电流为：I1=IA1-IA2=1.6A-0.8A=0.8A；
通过灯泡L2的电流为：I2=IA2-I3=0.8A-0.56A=0.24A．
答：通过灯泡L1和L2的电流各是0.8A和0.24A．
【解析】【分析】（1）并联电路中，干路电流等于支路电流之和，根据电流表的位置判断量程，结合指针位置读取电流大小；
（2）根据并联电路电流规律，结合干路电流和支路电流，计算其他支路电流。
4、【答案】（1）解：I2=0.25 A。
（2）解：I1=I-I2
=0.45A-0.25A
=0.2A。
【解析】【解答】（1）根据图片可知，灯泡L1和L2并联，电流表A1测总电流，A2测通过灯泡L2的电流。
因为电流表A2的示数是0.25A，
所以通过灯泡L2的电流I2=0.25A；
（2）那么通过灯泡L1的电流为：I1=I-I2=0.45A-0.25A=0.2A。
【分析】（1）根据电流表所在的位置确定它测量的电流；
（2）根据并联电路总电流等于各支路电流之和计算即可。
5、【答案】（1）连接小量程，分度值为0.02A，所以电流表A2的示数是0.56A。
（2）根据图可得，L1和L2并联，A1测量的是干路电流，A2测量的是L2，所以L2的电流是0.56A，L1和L2总电流是1.6A，根据并联电路干路电流等于各支路电流之和，所以L1的电流是1.6A-0.56A=1.04A。
【解析】【分析】（1）连接小量程，分度值为0.02A。
（2）根据图可得，L1和L2并联，A1测量的是干路电流，A2测量的是L2，根据并联电路干路电流等于各支路电流之和，可得L1的电流。
四、实验探究
1、【答案】（1）S1；S2、S3
（2）S2、S3；S1
（3）L1和L2
（4）S1、S3
（5）
【解析】【解答】(1)根据串联电路电流路径只有一条知，若使灯L1与L2串联，应闭合开关S1，断开开关S2、S3。(2)若使灯L1与L2并联，应闭合开关S2、S3，断开开关S1。(3)如闭合开关S1，断开S2、S3，则灯L1与L2串联，所以L1和L2灯都亮。(4)同时闭合开关S1、S3电源会短路，是不允许的。(5)要使L1和L2并联，开关控制L1和L2则开关在干路，电流表测量L2中的电流则应该与L2串联，电路图如下：
【分析】闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可；根据电路图去连接实物图，分析元件的串并联关系，根据电流的方向连接即可。
