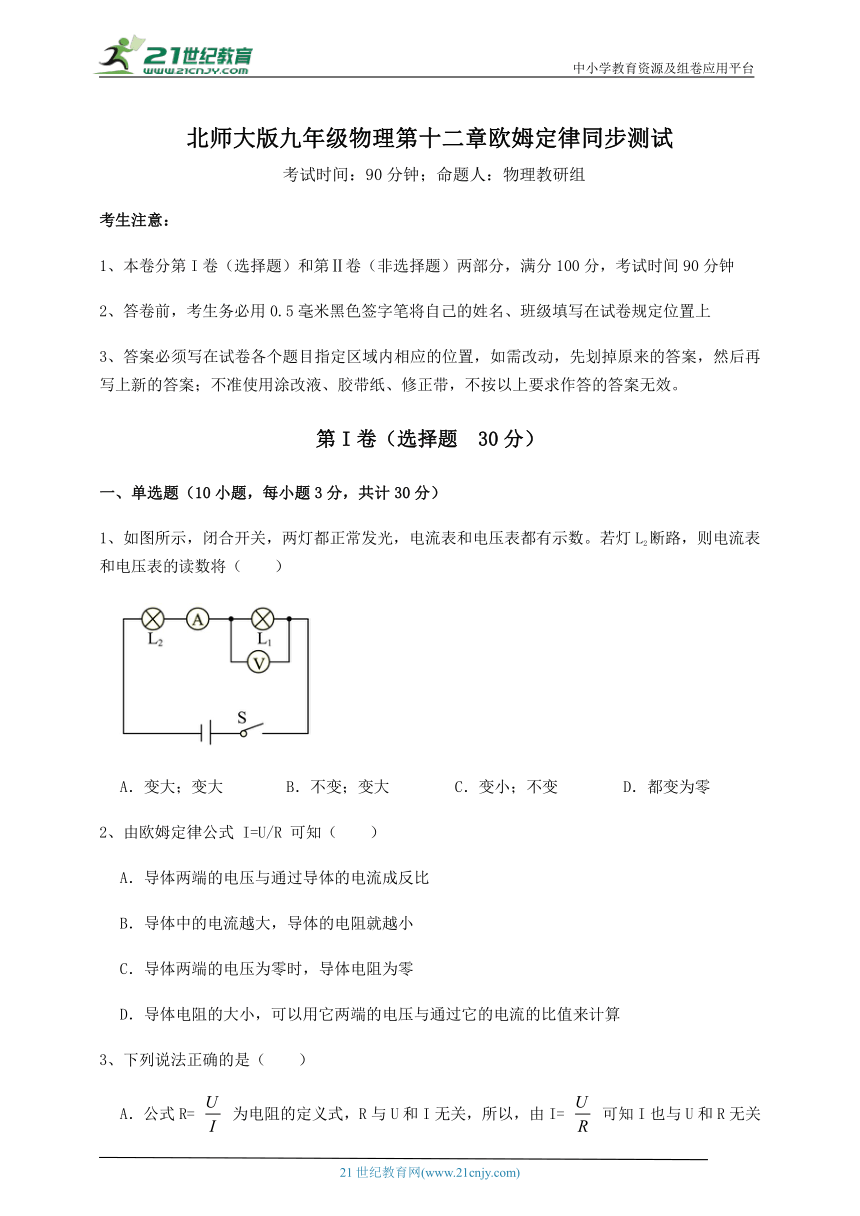

北师大版九年级物理第十二章欧姆定律同步测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（　　）
A．变大；变大 B．不变；变大 C．变小；不变 D．都变为零
2、由欧姆定律公式 I=U/R 可知（　　）
A．导体两端的电压与通过导体的电流成反比
B．导体中的电流越大，导体的电阻就越小
C．导体两端的电压为零时，导体电阻为零
D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来计算
3、下列说法正确的是（　　）
A．公式R= 为电阻的定义式，R与U和I无关，所以，由I= 可知I也与U和R无关

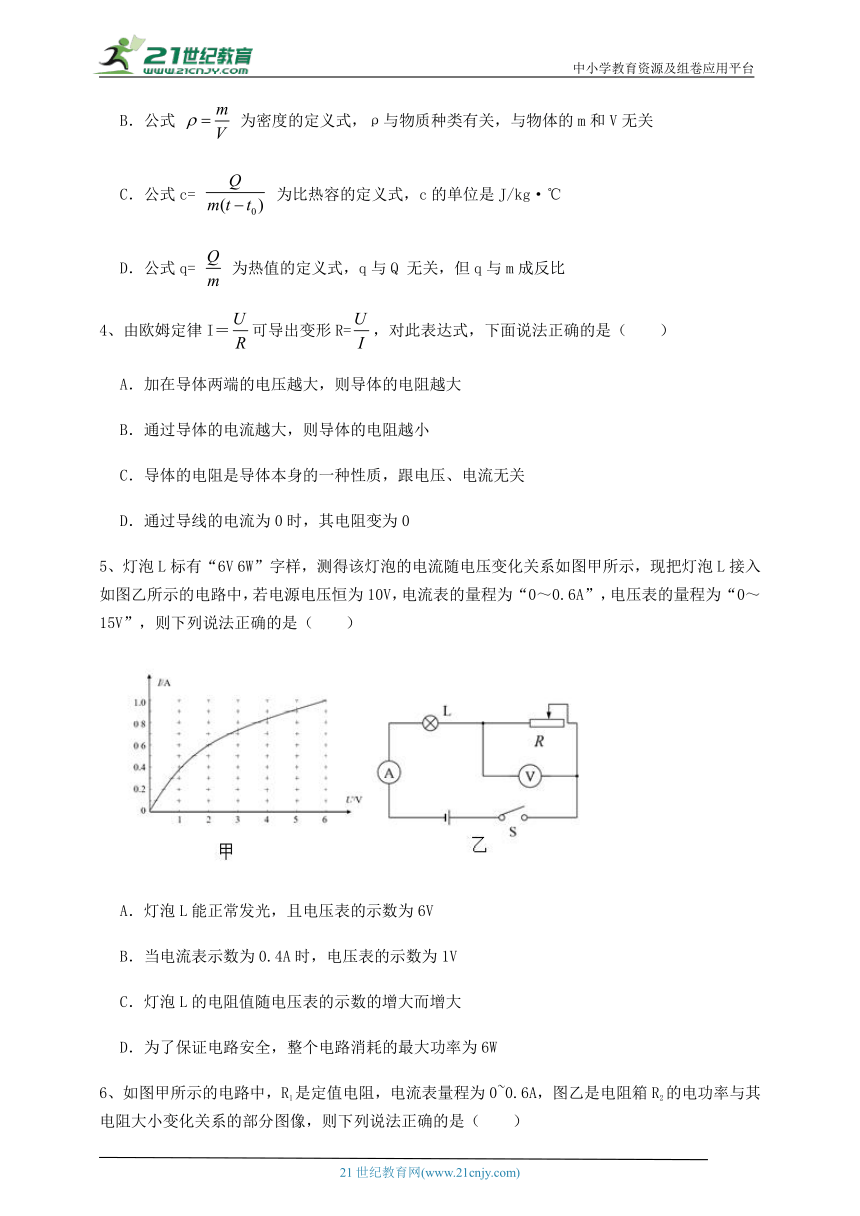

B．公式 为密度的定义式，ρ与物质种类有关，与物体的m和V无关
C．公式c= 为比热容的定义式，c的单位是J/kg·℃
D．公式q= 为热值的定义式，q与Q 无关，但q与m成反比
4、由欧姆定律I＝可导出变形R=，对此表达式，下面说法正确的是（　　）
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．导体的电阻是导体本身的一种性质，跟电压、电流无关
D．通过导线的电流为0时，其电阻变为0
5、灯泡L标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（　　）
A．灯泡L能正常发光，且电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为1V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W
6、如图甲所示的电路中，R1是定值电阻，电流表量程为0~0.6A，图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像，则下列说法正确的是（　　）
A．电源电压为6V
B．R1的阻值为20Ω
C．R2能安全连入电路中的最小电阻值为10Ω
D．R2为20Ω时，整个电路通电10s耗电32J
7、如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（　　）
A． B．
C． D．
8、如图所示，在“探究电流与电压关系”的实验中，得出电流与电压的关系图像正确的是（　　）
A． B．
C． D．

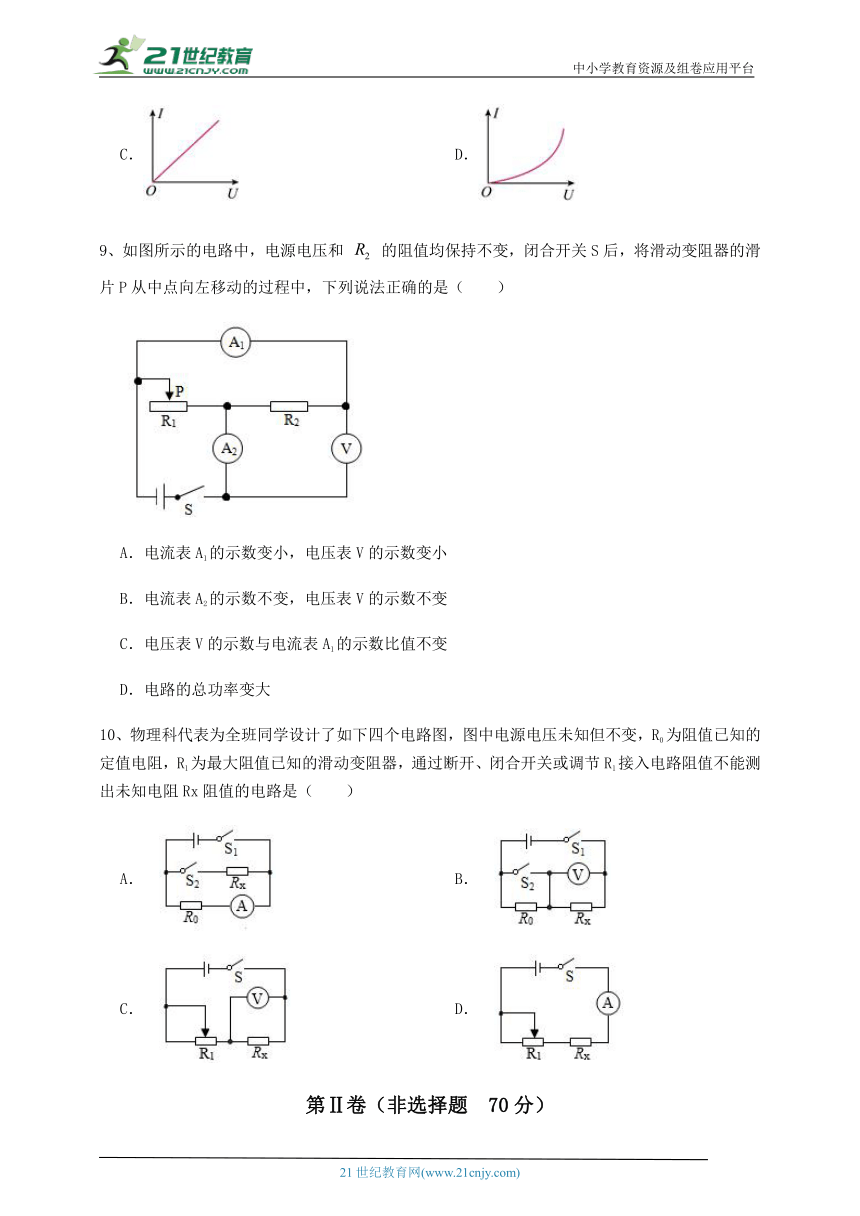

9、如图所示的电路中，电源电压和 的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（　　）
A．电流表A1的示数变小，电压表V的示数变小
B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变
D．电路的总功率变大
10、物理科代表为全班同学设计了如下四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路阻值不能测出未知电阻Rx阻值的电路是（　　）
A． B．
C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示的电路中，电源电压为6伏且保持不变，电阻R2的阻值为30欧。闭合开关后，电流表的示数为0.8安。
①求通过R2的电流。（　 　）
②求R1的阻值。（　 　）
③现用电阻R0替换R1、R2中的一个，要求替换后电流表示数比替换前减小0.5安。请判断：用R0替换的电阻是　 　，求R0的阻值。（　 　）
2、图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度　 　；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为　 　V。
3、一个导体两端电压为6V时，通过导体的电流是0.3A，导体的电阻是　 　Ω，导体两端电压为3V时，通过导体的电流是　 　A，导体两端电压为0时，导体的电阻是　 　Ω。
4、一段导体两端电压为3V时，导体中的电流为0.5A，若导体两端电压增加到原来的2倍，导体中的电流应为　 　A；当导体两端的电压变为零时，导体的电阻为　 　Ω。
5、如图所示电路中，电源电压保持不变，R1=10Ω。当开关S1、S2都闭合时，电压表的示数为3V。当开关S1闭合，S2断开时，电压表的示数为1V，则电流表的示数为　 　A，R2的阻值为　 　Ω。
三、计算题（5小题，每小题8分，共计40分）
1、如用所示，R1、R2为定值电阻，其中R1 =10Ω，开关S断开时，电流表的示数为0.6A,开关S闭合时，电流表的示数为0.8A，若电源电压不变。求：
（1）电源电压；
（2）电阻R2的阻值；
2、实际测量中所使用的电流表和电压表是由小量程电流表改装而成的一只小量程电流表满偏电流Ig=3mA，内电阻为Rg=100Ω．将小量程电流表与两定值电阻R1、R2按图乙的电路图连接起来，已知R1=0.5Ω，R2=24.5Ω，S是一只单刀双掷开关．
（1）计算小量程电流表满偏时两端的电压Ug．
（2）将S与接线柱b端相连，此时虚线框内的部分相当于一个电流表，计算其最大量程I．
（3）将S与接线柱c端相连，此时虚线框内的部分相当于一个电压表，计算其最大量程U．
3、如图所示，电阻R1的阻值为10Ω．闭合开关S，电阻R1两端的电压为10V，电阻R2两端的电压为5V．求：
（1）电源两端的电压．
（2）通过电阻R1的电流．
4、随着科技的发展，使用更方便、更安全的电子温度计（如图甲所示）开始走入千家万户。电子温度计是利用半导体热敏电阻的阻值随温度的升高而减小的特性制成的，图乙是它的工作原理图。已知电源电压为6V且保持不变，R0为定值电阻，Rt为热敏电阻，其阻值随环境温度变化的规律如图丙所示。
（1）当环境温度为20℃时电流表示数是0.15A，求R0的电阻值；
（2）若电流表的量程为0~0.3A，则该电子温度计能测量的最高环境温度是多少？
5、如图所示的电路中，电阻R1＝36Ω，滑动变阻器R2标有“100Ω 2A”字样，电流表的量程为0~0.6A，电压表的量程为0~15V．闭合开关S后，移动滑动变阻器的滑片处于某一位置时，电压表的示数为6V，电流表的示数为0. 5A。求：
（1）此时滑动变阻器R2接入电路的阻值；
（2）电源电压；
（3）为了保证两个电表都能正常工作，滑动变阻器R2接入电路的阻值范围。
四、实验探究（1小题，每小题10分，共计10分）
1、小明和小华分别用“伏安法”测量定值电阻的阻值。
（1）小明实验的电路实物图如下图所示，请用笔画线代替导线把电路连接完整；
（2）小明第1次测量时，电压表示数如图乙所示，则电压为　 　V；
（3）小明测量的数据如表一所示，则定值电阻的阻值为　 　Ω；（小数点后保留一位有效数字）
表一
实验次数 1 2 3
电压U/V 　 2.0 2.5
电流I/A 0.30 0.41 0.52
（4）小华测量的数据如表二所示，则小华实验中存在的问题可能是：　 　。
表二
实验次数 1 2 3
电压U/V 1.5 2.0 2.5
电流I/A 0.30 0.20 0.10
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】如图所示，闭合开关，两灯串联，电压表测L1两端的电压，电流表测串联电路中的电流；当L2断路时，电路中电流为0，则电流表示数为0，此时电压表未接入电路，示数也为0，所以电流表和电压表示数均变小且为0。ABC不符合题意，D符合题意。
故答案为：D。
【分析】在串联电路中，电压表测量位置以外断路，电路中无电流，电压表无示数。
2、【答案】D
【解析】【解答】A.电阻两端的电压和电源大小有关，与电流无关，A不符合题意；
BC.电阻和导体中的电流、电压无关，BC不符合题意；
D.导体的电阻，利用它两端的电压和电流的比值计算，D符合题意。
故答案为：D.
【分析】导体的电阻和导体的材料、长度、横截面积和温度有关，和电压、电流无关。
3、【答案】B
【解析】【解答】A．公式R= 为电阻的定义式，电阻与电压和电流无关，由I= 可知I与U和R有关，A不符合题意；
B．密度是物质的一种特性，密度ρ与物质种类有关，与物体的m和V无关，B符合题意；
C．公式c= 为比热容的定义式，c的单位是J/(kg·℃)，C不符合题意；
D．公式q= 为热值的定义式，热值是燃料本身的特性，热值q与Q和m无关，D不符合题意。
故答案为：B。
【分析】电阻与电压和电流无关，但电流与电压、电阻有关；密度是物质的特性，和质量、体积无关；比热容、热值是特性，和质量无关。
4、【答案】C
【解析】【解答】电阻是导体本身的一种性质，只与长度、横截面积、材料、温度有关，与电流、电压无关，公式可以通过电压与电流的比值计算电阻大小，ABD不符合题意，C符合题意。
故答案为：C。
【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
5、【答案】D
【解析】【解答】A．灯泡正常发光时的电压UL=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数UR=U﹣UL=10V﹣6V=4V
A不符合题意；
B．由图象可知，当I=0.4A时，UL=1V，所以UR=U﹣UL=10V﹣1V=9V
B不符合题意；
C．灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小。C不符合题意；
D．由图象可知，当灯泡正常发光（UL=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率Pmax=UImax=10V×0.6A=6W
D符合题意。
故答案为：D。
【分析】分析电路结构，小灯泡和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，小灯泡分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压变化范围，利用功率公式P=UI求解功率即可。
6、【答案】C
【解析】【解答】A．分析甲图电路，R1、R2串联，电流表测该电路电流。由乙图可知，当R2接入电路的电阻为20Ω时，其功率为3.2W，由 可知，此时R2两端电压
由 可知，此时电路电流
当R2接入电路的电阻为14Ω时，其功率为3.5W，此时R2两端电压
此时电路电流
整个过程电源电压不变，故电源电压 ①
②
即 ③
④
解③④式得U=12V，R1=10Ω，A不符合题意；
B．由A分析可知R1=10Ω，B不符合题意；
C．当R2接入电路的电阻最小时，电路中电流最大Imax=0.6A，此时电路总电阻
此时R2接入电路的电阻
C符合题意；
D．由A分析可知，当R2接入电路的电阻为20Ω时，电路电流I2=0.4A，整个电路消耗的电能
D不符合题意。
故答案为：C。
【分析】分析电路结构，定值电阻和变阻箱是串联关系，明确电流表和电压表的测量对象，变阻箱接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
7、【答案】C
【解析】【解答】A．开关断开时，两电阻串联，电压表测未知电阻的电压，当开关闭合时，电阻R0短路，只有待测电阻接入，此时电压表的示数即为电源电压，由于电源电压不变，故根据串联电压规律即可求出已知电阻的电压，根据已知电阻的阻值即可知道电流，那么未知电阻的电压已知，电流已知，即可求出待测电阻，A选项不符合题意；
B．当开关闭合时，电流表测总电流，两电阻并联，当开关断开时，测已知电阻的电流，根据阻值即可求出电压，根据串联规律即可求出通过未知电阻的电流，电压已知，故未知电阻的阻值可以求出，B选项不符合题意；
C．当开关断开时，测总电压，当开关闭合时，未知电阻被短路，仍然测电源电压，无法求出串联时的电流，C选项符合题意；
D．开关闭合时，只有已知电阻接入，根据电流表的示数即可求出电源电压，再开关断开时，两电阻串联，根据电流表示数和已知电阻的阻值即可求出电压，根据串联电压规律，即可求出未知电阻的电压，那么未知电阻的电流已知，电压已知，未知电阻的阻值即可求出，D选项不符合题意。
故答案为：C。
【分析】利用单表测量电阻时，结合定值电阻，能分别直接或间接测量电压或电流，利用电压和电流计算电阻。
8、【答案】C
【解析】【解答】导体中的电流与导体两端的电压和导体的电阻有关。电阻一定时，导体中的电流与导体两端的电压成正比，即在电阻一定时，电流与电压的关系图像为正比例函数图像，C符合题意；ABD不符合题意。
故答案为：C。
【分析】在电阻一定时，电流与电压的关系图像为正比例函数图像。
9、【答案】C
【解析】【解答】由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R2支路的电流，电流表A2测干路上的电流。
A．当滑动变阻器滑片P向左移动时，电源电压不变，即电压表V示数不变，R1电阻不变，那么通过R1的电流不变，即A1示数不变，A不符合题意；
B．滑片P向左移动，电源电压不变，总电阻增大，干路电流减小， 即A2示数减小，B不符合题意；
C．R1与R2并联， A1示数不变，V示数不变，那么电压表V示数与电流表A1示数比值不变，C符合题意；
D．电源电压不变，干路电流减小，由P=UI可知，电路的总功率变小，D不符合题意。
故答案为：C。
【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
10、【答案】A
【解析】【解答】A．由图可知，定值电阻和电流表串联，我们可以求出电源的电压，无法求出未知电阻Rx阻值，A符合题意；
B．闭合开关S1和S2后，定值电阻R0被短路，电压表的示数即为电源电压U；闭合S1，断开S2，此时电压表的示数为U1，可以求得Rx为 ，B不符合题意；
C．闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为U，当当滑动变阻器滑片移动到最左端时，此时的电压为U1，可以求得Rx为 ，C不符合题意；
D．闭合开关，当滑动变阻器滑片移动到最右端时，此时的电压为I，当当滑动变阻器滑片移动到最左端时，此时的电压为I1，可以求得Rx为 ，D不符合题。
故答案为：A。
【分析】根据电压表、电流表测量电路中的电流、电压，结合定值电阻测量电阻大小。
二、填空题
1、【答案】；；R1；
【解析】【解答】通过R2的电流为IR2= 通过R1的电流为
R1的阻值 因为IR1＞0.5A
所以应该R0替换R1。替换后的电流I0=0.6A-0.5A=0.1A
R0的阻值为
【分析】根据电压和电阻的比值计算电流；在并联电路中，干路电流等于各支路电流之和；利用电压和电流的比值计算电阻。
2、【答案】变暗；1.7
【解析】【解答】此电路为串联电路，滑动变阻器滑片P从a向b移动的过程中，阻值变大，电流变小，所以灯泡变暗。电压表连接0~3V量程，分度值为0.1V，电压表读数为1.7V。
【分析】串联电路中电阻变大，电流减小，灯泡变暗，根据电压表选择的量程和指针位置测量电压。
3、【答案】20；0.15；20
【解析】【解答】一个导体两端电压为6V时，通过导体的电流是0.3A，导体的电阻是
导体两端电压为3V时，电阻不变，为20Ω，其电流为
导体两端电压为0时，导体的电阻不变，为20Ω。
【分析】利用电压和电流的比值计算电阻；根据电压和电阻的比值计算电流；电阻和电压、电流大小无关。
4、【答案】1；6
【解析】【解答】根据欧姆定律可得导体的电阻R= = =6Ω
∴当导体两端电压增加到原来的2倍或导体两端的电压变为零时，导体的电阻不变，仍为6Ω，根据欧姆定律可得：当导体两端电压增加到原来的2倍即U′=2U=2×3V=6V
时，导体中的电流I′= = =1A导体的电阻是导体本身的一种属性，与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无关，故当导体两端的电压变为零时，导体的电阻仍为6Ω。
【分析】结合用电器的电阻和电压，利用欧姆定律求解用电器两端的电流；导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，但是可以利用欧姆定律结合电流和电压求解它的电阻。
5、【答案】0.1；20
【解析】【解答】当开关S1、S2都闭合时，R2被短路，电路中只有R1，电压表测量的是电源电压为3V。当开关S1闭合，S2断开时，电压表测量的是R1两端的电压为1V，电流表测量的是流经R1的电流为
则电流表的示数为0.1A。
当开关S1闭合，S2断开时，定值电阻R1和R2串联，电压表示数为1V，则加在R2两端的电压为2V，电流为0.1A，R2的阻值为
【分析】理清开关处于不同状态时元件的连接方式及电表的测量对象，根据串联电路的电流特点和欧姆定律求出电路中电流表的示数，根据串联电路的电压特点求出R2两端的电压，再根据欧姆定律求出R2的阻值。
三、计算题
1、【答案】（1）U=U1=I1R1=0.6A×10Ω=6V
（2）I2=I-I1=0.8A-0.6A=0.2A，R2= =30Ω
开关S闭合时，通电1min，电阻R2产生的热量。
Q2=I22R2t=（0.2A）2×30Ω×60s=72J
【解析】【分析】（1）根据并联电路中支路的电流和电阻的乘积计算电源电压；
（2）结合干路电流和支路电流的关系，计算支路电流，利用电压和电流的比值计算电阻，利用焦耳定律计算电阻产生的热量。
2、【答案】（1）解：小量程电流表满偏时通过的电流Ig=3mA=0.003A，小量程电流表满偏时两端的电压：Ug=IgRg=0.003A×100Ω=0.3V
答：小量程电流表满偏时两端的电压为0.3V；
（2）解：将S与接线柱b端相连，G与R1并联，电流表的最大量程等于通过G和R1的最大电流之和，因并联电路中各支路两端的电压相等，所以，通过G的电流最大时，通过R1的电流：I1==0.6A，因并联电路中干路电流等于各支路电流之和，所以，电流表的最大量程：I=Ig+I1=0.003A+0.6A=0.603A≈0.6A；
答：将S与接线柱b端相连，此时虚线框内的部分相当于一个电流表，其最大量程为0.6A
（3）解：将S与接线柱c端相连时，G与R1并联后再与R2串联，电压表的量程等于并联部分的电压与R2两端的最大电压之和，由（2）可知，G与R1并联且通过G的电流最大时，并联部分的电压为Ug=0.3V，电路的总电流I=0.603A，因串联电路中各处的电流相等，所以，R2两端的电压：U2=IR2=0.603A×24.5Ω=14.7735V，电压表的量程：U=Ug+U2=14.7735V+0.3V＝15.0735V≈15V．
答：将S与接线柱c端相连，此时虚线框内的部分相当于一个电压表，其最大量程为15V．
【解析】【分析】（1）知道小量程电流表满偏时通过的电流以及内电阻，根据欧姆定律求出小量程电流表满偏时两端的电压。
（2）将S与接线柱b端相连，G与R1并联，电流表的最大量程等于通过G和R1的最大电流之和，根据并联电路的电压特点和欧姆定律求出通过R1的电流，根据并联电路的电流特点求出干路电流即为电流表的最大量程；
（3）将S与接线柱c端相连时，G与R1并联后再与R2串联，电压表的量程等于并联部分电压和R2两端的最大电压之和，由（2）可知G与R1并联且通过G的电流最大时并联部分的电压和电路的总电流，根据欧姆定律求出R2两端的电压，利用串联电路的电压特点求出电压表的量程。
3、【答案】（1）解：在串联电路中，电源两端电压U=U1+U2
U=U1+U2=10V+5V=15V
答：电源两端的电压是15V。
（2）解：由I= 得：
电阻R1的电流I1= = =1A
答：通过电阻R1的电流是1A。
【解析】【分析】（1）结合电路图，理清元件的连接方式，利用 串联电路中的电压特点求得电源电压.
（2）利用欧姆定律 I= 可得 通过电阻R1的电流．
4、【答案】（1）解：由图乙可知，R0与Rt串联，电流表测电路中电流，由图丙可知，当环境温度为20℃时，Rt连入电路的阻值为30Ω，由I＝ 可得，电路的总电阻R＝ ＝40Ω
因串联电路中总电阻等于各分电阻之和，所以，R0的电阻值R0＝R﹣Rt＝40Ω﹣30Ω＝10Ω
答：R0的电阻值为10Ω。
（2）解：由题知，热敏电阻的阻随温度的升高而减小，所以，电流表示数达到最大值时所测温度最高，当电流表示数最大为0.3A时，电路的总电阻最小，则R小＝ = ＝20Ω
此时热敏电阻能连入电路的最小值Rt小＝R小﹣R0＝20Ω﹣10Ω＝10Ω
由图丙知，该温度计能测量的最高温度为100℃。
答：该电子温度计能测量的最高环境温度是100℃。
【解析】【分析】（1）利用欧姆定律求解电路中的总电阻，减去热敏电阻的阻值即为定值电阻的阻值；
（2）同理，结合电路中的最大电流求解最小电阻，进而求解热敏电阻的阻值，对照图像求解温度。
5、【答案】（1）解：由图示可知，两个电阻是串联的，在串联电路中电流处处相等，所以通过变阻器的电流也是0.5A，所以此时滑动变阻器R2接入电路的阻值为
答：此时滑动变阻器R2接入电路的阻值为12Ω；
（2）解：电阻R1两端的电压为U1=I1R1=36Ω×0.5A=18V
串联电路的总电压等于各部分电压之和，所以电源电压为U=U1+U2=18V+6V=24V
答：电源电压为24V；
（3）解：当电流表的示数为最大值0.6A时，滑动变阻器连入的电阻最小，此时电路中的总电阻为
串联电路总电阻等于各分电阻之和，变阻器的最小电阻为R2小=R-R1=40Ω-36Ω=4Ω
当电压表的示数为最大值15V时，变阻器连入的电阻最大，此时电路中的电流为
变阻器的最大电阻为
则滑动变阻器R2接入电路的阻值范围为4Ω~60Ω。
答：为了保证两个电表都能正常工作，滑动变阻器R2接入电路的阻值范围为4Ω~60Ω。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，根据串联电路电流特点结合欧姆定律计算此时滑动变阻器R2接入电路的阻值。
（2）根据欧姆定律计算电阻R1两端的电压，根据串联电路电压规律计算电源电压。
（3）当电流表的示数为最大值0.6A时，滑动变阻器连入的电阻最小，根据欧姆定律计算此时电路中的总电阻，根据电阻的串联计算变阻器的最小电阻，当电压表的示数为最大值15V时，变阻器连入的电阻最大，根据欧姆定律计算此时电路中的电流，进一步计算变阻器的最大电阻，最后确定滑动变阻器R2接入电路的阻值范围。
四、实验探究
1、【答案】（1）
（2）1.5
（3）4.9
（4）电压表测滑动变阻器两端的电压了
【解析】【解答】(1)滑动变阻器应选择“一上一下”两个接线柱，如下图所示：
；(2)图乙中电压表选择的小量程，分度值是0.1V，此时的示数为1.5V。(3)表一中小明第一次实验测得定值电阻的阻值为
小明第二次实验测得定值电阻的阻值为
小明第三次实验测得定值电阻的阻值为
则定值电阻的阻值为 (4)分析表二数据可知，电流越来越小，由 可知，定值电阻的电压变小，串联电路中电源电压等于各用电器电压之和，所以变阻器的电压变大，故电压表并联在滑动变阻器的两端了。
【分析】（1）滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱即可；
（2）结合电压表选择的量程和分度值，根据指针读数即可；
（3）结合电阻两端的电压和电流，利用欧姆定律求解灯泡的电阻即可；
（4）电压表并联在电路中，与谁并联就测量谁两端的电压。
