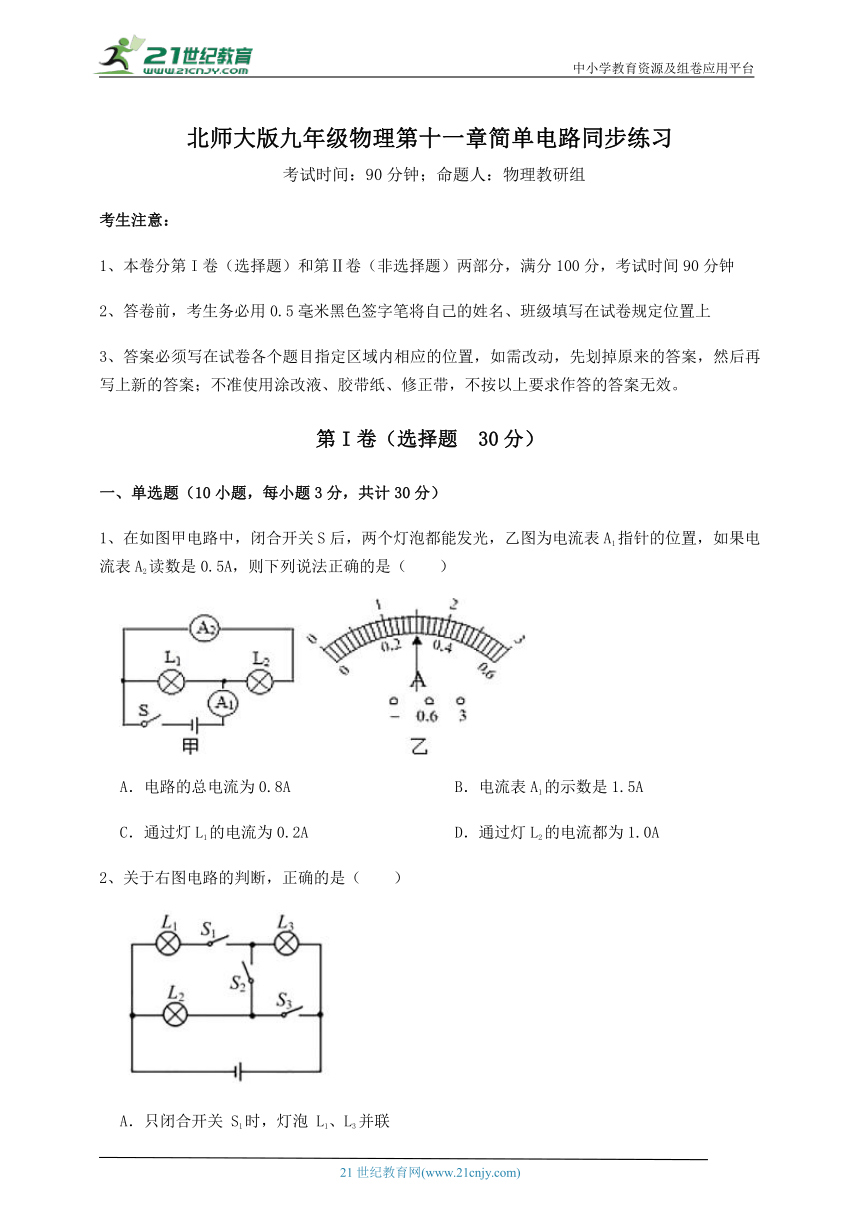

北师大版九年级物理第十一章简单电路同步练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在如图甲电路中，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法正确的是（　　）
A．电路的总电流为0.8A B．电流表A1的示数是1.5A
C．通过灯L1的电流为0.2A D．通过灯L2的电流都为1.0A
2、关于右图电路的判断，正确的是（　　）
A．只闭合开关 S1时，灯泡 L1、L3并联
B．只闭合开关 S2时，灯泡 L2、L3并联
C．只闭合开关 S2、S3时，灯泡 L2 、L3串联
D．闭合所有开关时，灯泡 L1、L2并联，L3短路

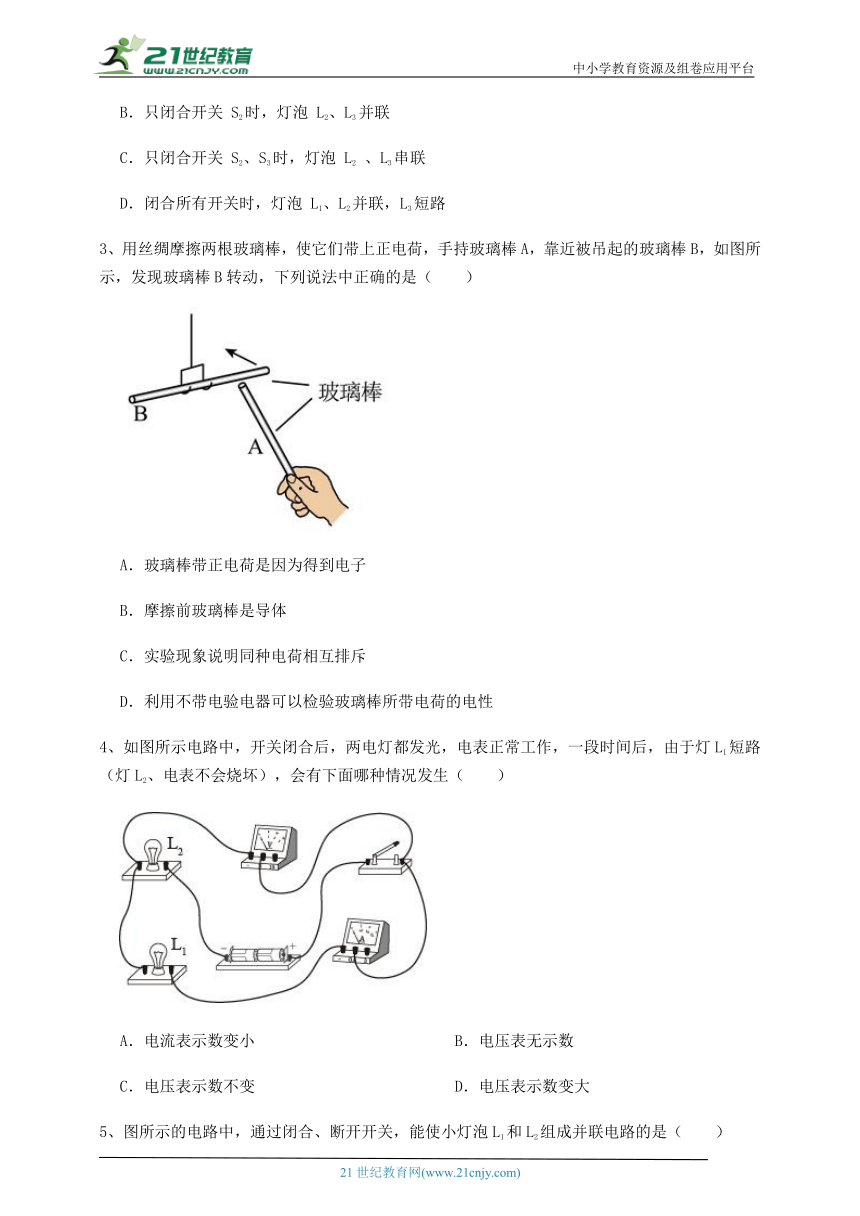

3、用丝绸摩擦两根玻璃棒，使它们带上正电荷，手持玻璃棒A，靠近被吊起的玻璃棒B，如图所示，发现玻璃棒B转动，下列说法中正确的是（　　）
A．玻璃棒带正电荷是因为得到电子
B．摩擦前玻璃棒是导体
C．实验现象说明同种电荷相互排斥
D．利用不带电验电器可以检验玻璃棒所带电荷的电性
4、如图所示电路中，开关闭合后，两电灯都发光，电表正常工作，一段时间后，由于灯L1短路（灯L2、电表不会烧坏），会有下面哪种情况发生（　　）
A．电流表示数变小 B．电压表无示数
C．电压表示数不变 D．电压表示数变大

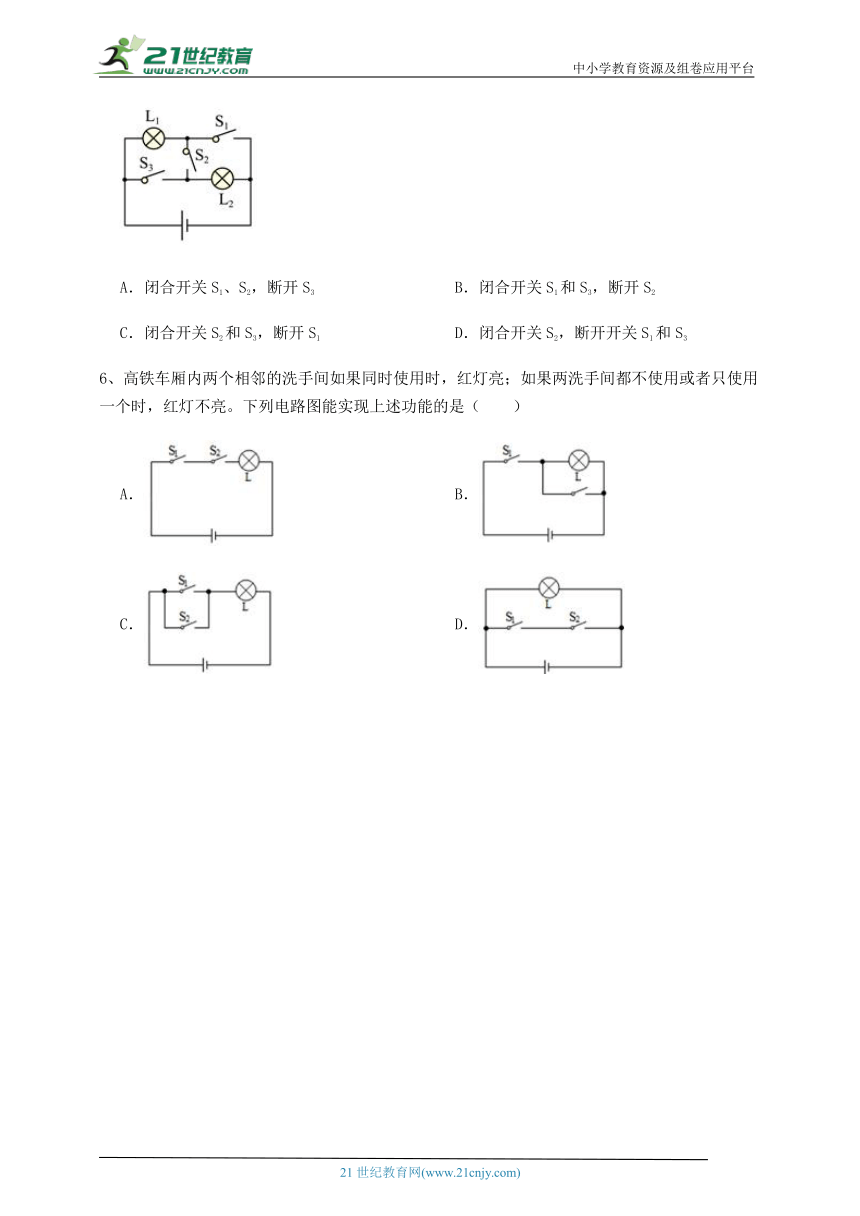

5、图所示的电路中，通过闭合、断开开关，能使小灯泡L1和L2组成并联电路的是（　　）
A．闭合开关S1、S2，断开S3 B．闭合开关S1和S3，断开S2
C．闭合开关S2和S3，断开S1 D．闭合开关S2，断开开关S1和S3
6、高铁车厢内两个相邻的洗手间如果同时使用时，红灯亮；如果两洗手间都不使用或者只使用一个时，红灯不亮。下列电路图能实现上述功能的是（　　）
A． B．
C． D．

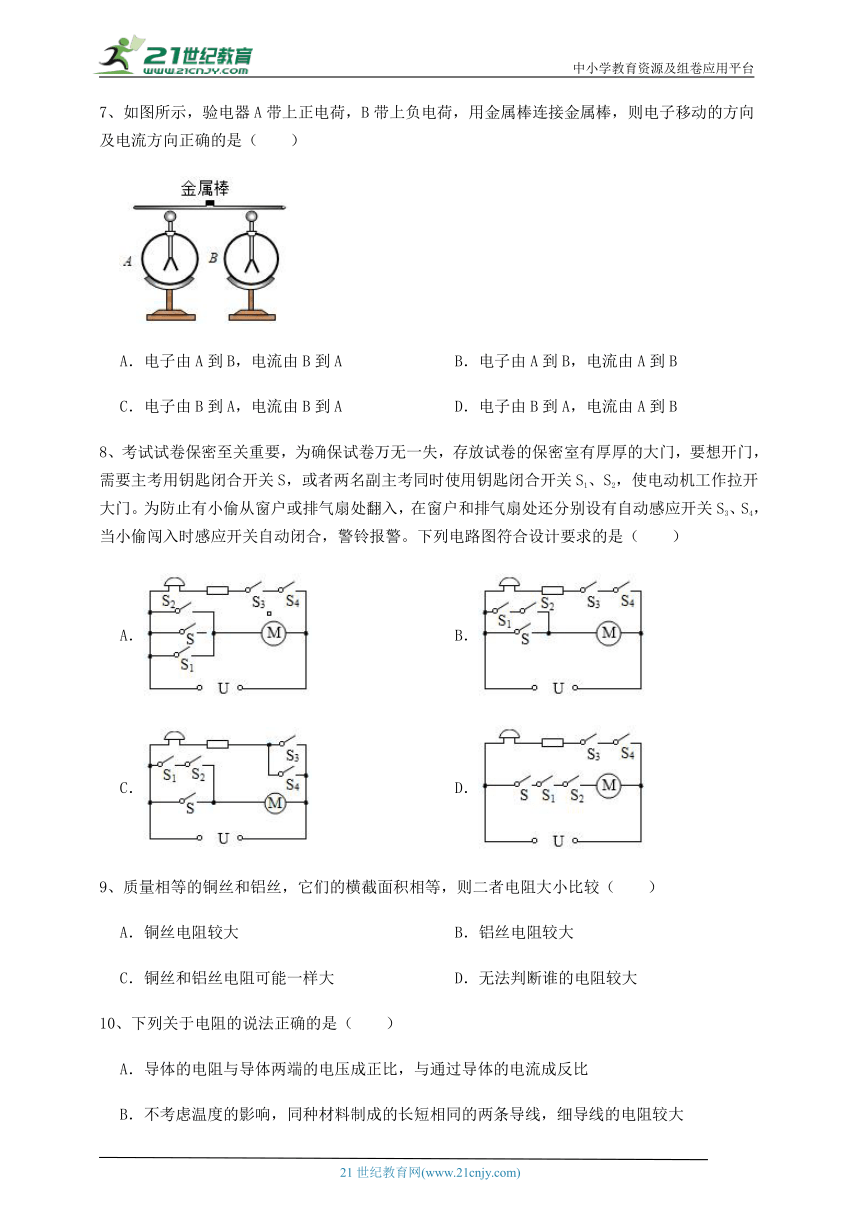

7、如图所示，验电器A带上正电荷，B带上负电荷，用金属棒连接金属棒，则电子移动的方向及电流方向正确的是（　　）
A．电子由A到B，电流由B到A B．电子由A到B，电流由A到B
C．电子由B到A，电流由B到A D．电子由B到A，电流由A到B
8、考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。下列电路图符合设计要求的是（　　）
A． B．
C． D．
9、质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（　　）
A．铜丝电阻较大 B．铝丝电阻较大
C．铜丝和铝丝电阻可能一样大 D．无法判断谁的电阻较大
10、下列关于电阻的说法正确的是（　　）
A．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比
B．不考虑温度的影响，同种材料制成的长短相同的两条导线，细导线的电阻较大
C．一切导体的电阻都随着温度的升高而增大
D．当导体中电流为零时，导体的电阻也为零
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

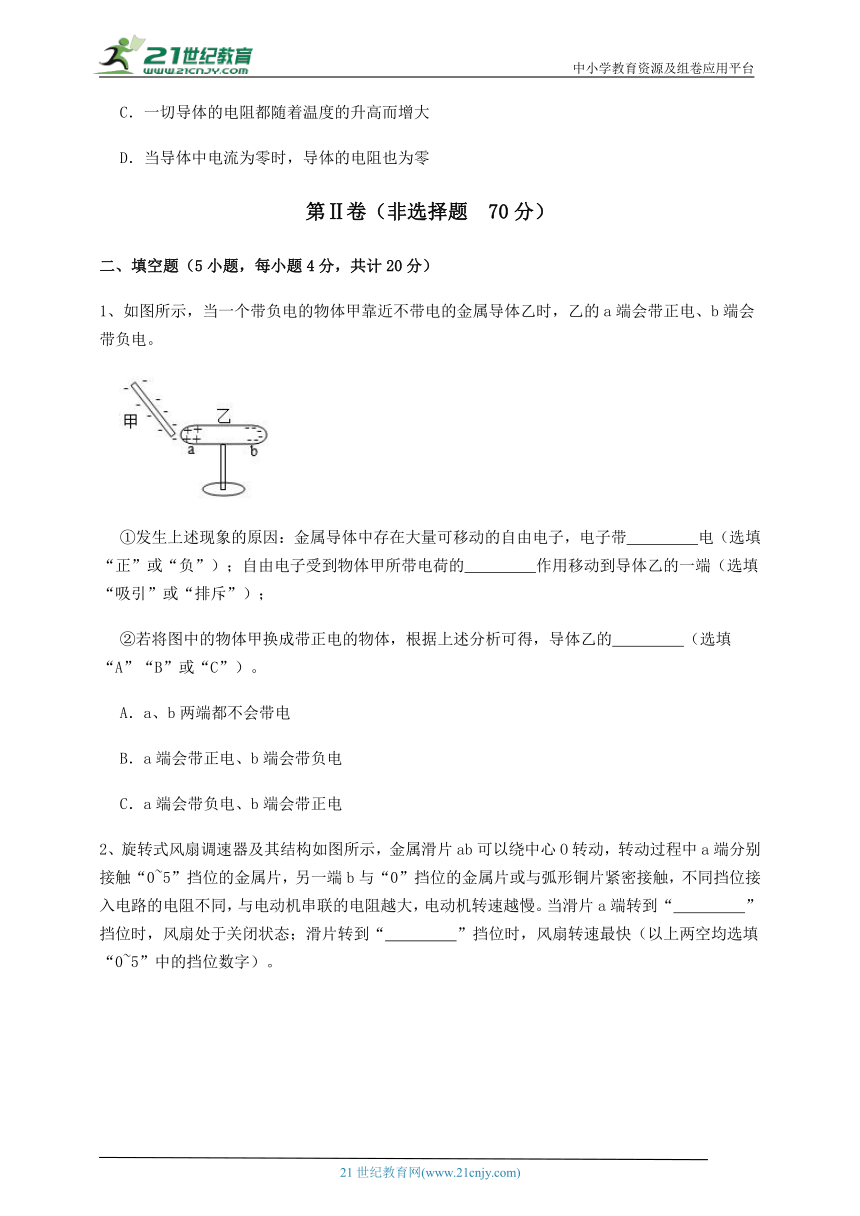

1、如图所示，当一个带负电的物体甲靠近不带电的金属导体乙时，乙的a端会带正电、b端会带负电。
①发生上述现象的原因：金属导体中存在大量可移动的自由电子，电子带　 　电（选填“正”或“负”）；自由电子受到物体甲所带电荷的　 　作用移动到导体乙的一端（选填“吸引”或“排斥”）；
②若将图中的物体甲换成带正电的物体，根据上述分析可得，导体乙的　 　（选填“A”“B”或“C”）。
A．a、b两端都不会带电
B．a端会带正电、b端会带负电
C．a端会带负电、b端会带正电
2、旋转式风扇调速器及其结构如图所示，金属滑片ab可以绕中心O转动，转动过程中a端分别接触“0~5”挡位的金属片，另一端b与“0”挡位的金属片或与弧形铜片紧密接触，不同挡位接入电路的电阻不同，与电动机串联的电阻越大，电动机转速越慢。当滑片a端转到“　 　”挡位时，风扇处于关闭状态；滑片转到“　 　”挡位时，风扇转速最快（以上两空均选填“0~5”中的挡位数字）。
3、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为　 　A，通过灯L1的电流为　 　A．
4、如图所示的电路中，电源电压保持不变，闭合开关S，已知电压表的示数为3.6V，且灯泡L1和L2两端的电压之比为3︰2，则电源电压为　 　。
5、如图所示电路，闭合开关后，电压表有示数且接近电源电压，电流表无示数，则故障可能是　 　（选填“灯泡断路”、“电流表断路”或“变阻器短路” ）。故障排除后，重新闭合开关，电压表的指针位置如图所示，则电压表的示数为　 　 。
三、计算题（5小题，每小题8分，共计40分）
1、如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光．电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
2、小华利用如图甲的电路进行实验，当开关S闭合后，a、b两电流表对应的指针偏转情况如图乙所示：求：
（1）电流表b的读数是多少？
（2）通过L1和L2的电流分别是多少？
3、如图甲所的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？
（3）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
4、如图所示，电压表V1的示数为2.5V，电压表V的示数为4.5V，电流表A的示数为0.2A，则电压表V2的示数是多少？通过L1的电流是多少？
5、如图所示电路，电源电压恒为6V，闭合开关S后，电流表A1的示数为0.6A，电流表A2的示数为0.2A，滑动变阻器的规格为“20Ω 2A”，此时滑片的位置处于最大阻值的一半处，求：
（1）通过R2的电流；
（2）通过R1的电流；
（3）R2两端的电压；
（4）R1的滑片P移至最左端时，R1的电压。
四、实验探究（1小题，每小题10分，共计10分）
1、在探究“影响导体电阻大小的因素”实验时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
序号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
他们设计了如上图所示的实验电路；
（1）为了验证上述猜想②，应该选用编号为　 　的两根电阻丝进行实验；
（2）小兵又分别将A和D两电阻丝接人电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：在长度和横截面积相同时，　 　；
（3）在最近几年，我国城乡各地进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就可以　 　输电线上电能损失（填“增大”或“减小”）。
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】由图可知，两灯并联，电流表A1测量干路电流，电流表A2测量通过L2的电流；
AB．因为干路电流大于任一支路电流，因此电流表A1的示数是1.5A，即电路的总电流I＝1.5A，A不符合题意，B符合题意；
CD．电流表A2选用小量程，则通过灯L2的电流为I2＝0.5A，因为I＝I1+I2，所以，通过灯L1的电流I1＝I﹣I2＝1.5A﹣0.5A＝1A，CD不符合题意；
故答案为：B。
【分析】在并联电路中，干路电流等于各支路电流之和；根据电流表的位置选择量程，结合指针位置测量电流。
2、【答案】D
【解析】【解答】A.只闭合开关 S1时，灯泡 L1、L3串联，A不符合题意；
B.只闭合开关 S2时，灯泡 L2、L3串联，B不符合题意；
C.只闭合开关 S2、S3时，灯泡L3被短路，C不符合题意；
D.闭合所有开关，灯泡L3被短路，L1和L2并联，D符合题意。
故答案为：D.
【分析】根据开关的状态，顺次连接的电路是串联电路，并列连接的是并联电路。
3、【答案】C
【解析】【解答】A．玻璃棒带正电荷是因为玻璃棒束缚电子的本领比较弱，失去电子，A不符合题意；
B．玻璃棒不容易导电，摩擦前、后玻璃棒都是绝缘体，B不符合题意；
C．玻璃棒B远离玻璃棒A，实验现象说明同种电荷相互排斥，C符合题意；
D．利用不带电验电器可以检验玻璃棒是否带电，但不能检验玻璃棒所带电荷的电性，D不符合题意。
故答案为：C.
【分析】摩擦起电实质是电子的转移，得到电子带负电，失去电子带正电。
同种电荷相互排斥；验电器可以检验物体是否带电，但不能检验物体带哪种电荷。
4、【答案】B
【解析】【解答】分析电路，灯L1、L2串联接入电路，电流表测该电路电流，电压表测L1两端电压。灯L1短路，电路中只有L2接入电路，电路总电阻变小，电源电压不变，由欧姆定律可知，电路电流变大，电流表示数变大；灯L1短路，电压表也被短路，故电压表示数为零。
故答案为：B。
【分析】开关闭合后，观察两灯泡的连接情况，电压表测哪个元件的电压，然后根据小灯泡L1短路，运用I=确定电路中电流变化，电流表示数变化，电压表示数变化。
5、【答案】B
【解析】【解答】A．若只闭合S1、S2，断开S3，灯L2短路，电流不经过灯L2，只有灯L1连入电路，则L1发光，A不符合题意；
B．若只闭合S1、S3，断开S2，灯泡L2和L2组成并联电路，B符合题意；
C．闭合开关S2和S3，断开S1，L1被短路，电流只经过L2，只有灯L2连入电路，则L2发光，C不符合题意；
D．闭合开关S2，断开开关S1和S3，L1与L2组成串联电路，D不符合题意。
故答案为：B。
【分析】两灯泡首尾相连在电源两端是串联，如果并联，即让灯泡的两端分别连在一起。
6、【答案】A
【解析】【解答】由题知，两个相邻的洗手间都有人时（即两开关都闭合）灯亮，如果两洗手间都没有人或者只有一个有人时（即两开关都断开或一个开关闭合）灯不亮。
A．由电路图可知，两开关都闭合时灯泡亮，两开关都断开或一个开关闭合时灯泡不亮，A符合题意；
BD．由电路图可知，两开关都闭合时灯不亮，且会发生电源短路，BD不符合题意；
C．由电路图可知，闭合任意一个开关，灯泡都发光，C不符合题意。
故答案为：A。
【分析】电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
7、【答案】D
【解析】【解答】 验电器A带上正电荷，B带上负电荷，用金属棒连接金属棒，电路中会有从A到B的电流，规定正电荷移动方向为电流方向，所以电子移动的方向是B到A，
故选D。
【分析】A带上正电荷，B带上负电荷，类似于A是电源正极，B是电源负极，据此确定电流方向；根据电流方向的规定判断电子运动方向。
8、【答案】C
【解析】【解答】解：A．由电路图可知，开关S、S1、S2中任意一个闭合时电动机都可以工作，A不符合题意；
B．由电路图可知，开关S3、S4同时闭合时，警铃才工作，B不符合题意；
C．由电路图可知，开关S或者同时闭合开关S1、S2时，电动机工作，闭合开关S3或S4时，警铃工作，C符合题意；
D．由电路图可知，开关S、S1、S2都闭合时电动机才工作，开关S3、S4同时闭合时警铃才工作，D不符合题意。
故答案为：C
【分析】结合题目给出的电路的要求，结合选项设计电路即可。
9、【答案】B
【解析】【解答】长度和横截面积相同的铜丝和铝丝，铜丝的导电性更强，电阻更小；铜的密度大于铝，已知铜丝和铝丝的质量相同，所以铜丝的体积小于铝丝，而它们的横截面积相等，所以铜丝的长度小于铝丝，即铜丝的电阻更小，铝丝的电阻更大．
故答案为：B.
【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
10、【答案】B
【解析】【解答】AD．导体的电阻是导体本身的一种性质，由自身的材料、长度、横截面积决定，还与温度有关，与其两端的电压和是否有电流通过它无关，AD不符合题意；
B．在温度和材料一定时，导体的电阻与长度成正比，与横截面积成反比，B符合题意；
C．金属电阻随着温度上升而增大，半导体随着温度上升而减少，C不符合题意。
故答案为：B。
【分析】电阻是导体本身的阻碍电流的性质，其大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关。
二、填空题
1、【答案】负；排斥；C
【解析】【解答】(1)电子带负电。
同种电荷相互排斥，所以电子会受到带负电的物体甲的排斥。
(2)异种电荷相互吸引，所以电子会受到带正电的物体甲的吸引，移动到a端，使a端带负电，而b端缺失了负电荷而带正电，C符合题意。
【分析】电子带负电；同种电荷相互排斥，异种电荷相互吸引。
2、【答案】0；1
【解析】【解答】由图可知，当滑片a端转到“0”挡位时，电路处于断开状态，电路中没有电流，则风扇处于关闭状态。因为与电动机串联的电阻越小，电动机转速越快，则风扇转速最快时与电动机串联电阻最小，即滑片转到“1”挡位。
【分析】电路未接通时，用电器不工作，电路中的电阻最小时，电功率最大。
3、【答案】0.32；1.28
【解析】【解答】由图像可知两灯泡并联，两电流表分别测量的是干路和支路电流，由并联分流可知，干路电流一定大于支路，结合图（b）所示可得I=1.6A，I2=0.32A；由并联电路电流的规律：I=I1+I2得I1=I-I2=1.6A-0.32A=1.28A．
【分析】并联电路中，干路电流应该等于支路电流之和，结合电流表的测量对象和示数求解即可。
4、【答案】9V
【解析】【解答】由图知道，灯泡L1、L2是串联，电压表测量灯泡L2两端电压U2=3.6V，所以U1：U2=3：2
解得U1=5.4V，所以电源电压为U=U1+U2=5.4V+3.6V=9V
【分析】根据已知电压和电压比计算电压，结合串联电路总电压等于各用电器电压之和，计算总电压。
5、【答案】灯泡断路；3.5
【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表与灯泡并联；闭合开关后，电流表没有示数，说明电路出现了断路现象；电压表有示数且接近电源电压，说明电压表的正负接线柱与电源两极相连，因此电路故障为灯泡断路。由图可知，电压表的量程为大量程，分度值为 ，示数为 。
【分析】分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；串联电路中，各用电器两端的电压之和等于电源电压。
三、计算题
1、【答案】（1）由图甲可知，两灯并联，已知电源电压为3V，根据并联电路电压的规律可知灯泡L1、L2两端的电压都等于电源电压，为3V；
答：灯泡L1、L2两端的电压分别是3V， 3V；
（2）由图甲可知，两灯并联，电流表A1测干路中电流，电流表A2测灯L2所在支路的电流，因此电流表A1示数大于A2示数．对比图乙、丙可知，电流表A1的量程是0～3A，分度值是0.1A，示数是l.5A；电流表A2的量程是0～0.6A，分度值是0.02A，读数是0.48A，通过灯泡L2的电流I2=IA2=0.48A，
通过灯泡L1的电流I1=IA1-IA2=1.5A-0.48A=1.02A．
答：通过灯泡L1、L2的电流分别是1.02A，0.48A；
（3）工作过程中若L1灯丝烧断，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等．由于并联电路中，各支路互不影响，因此电流表A2的示数不变，还是0.48A，则A1示数也为0.48A．
答：若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是0.48A，0.48A．
【解析】【分析】（1）分析电路结构及电表的测量对象，根据并联电路的电压关系可知灯泡L1、L2两端的电压。
（2）根据并联电路的电流规律，由图乙所示电流表确定电流表量程、分度值，读出电流表示数。根据并联电路的电流关系求出流过灯泡L2的电流。
（3）并联电路的特点是：各用电器工作状态互不影响，干路电流等于各支路电流之和。
2、【答案】（1）解：由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流；因并联电路中干路电流等于各支路电流之和，且a电流表指针的偏角大于b电流表指针的偏角，所以电流表a的量程为0 0.6A，分度值为0.02A，示数为0.3A；电流表b的量程为0 3A，分度值为0.1A，示数为1.2A
答：电流表b的示数为1.2A；
（2）解：由a电流表的示数可知，通过灯L1的电流I1=0.3A，由b电流表的示数可知，干路电流I=1.2A，则通过灯L2的电流：
。
答：通过灯L1、L2的电流分别为0.3A、0.9A。
【解析】【分析】由电路图可知，两灯泡并联，电流表a测L1支路的电流，电流表b测干路电流；(1)根据并联电路的电流特点结合两电流表指针的偏角关系确定量程，根据分度值读出两电流表的示数；(2)由a电流表的示数可知通过灯L1的电流，由b电流表的示数可知干路电流，根据并联电路的电流特点求出通过灯L2的电流。
3、【答案】（1）解：由于灯L1和L2并联，根据并联电路电压规律可知：
U=U1=U2=3V
（2）解：由图可知：A1测干路电流，A2测通过灯L2电流，则有：
干路电流:I=1.5A，通过灯L2电流: I2=0.48A
通过灯L1电流: I1＝I﹣I2＝1.5A﹣0.48A＝1.02A
（3）解：由于并联电路中，各支路互不影响，并且干路电流等于各支路电流之和，因此电流表A2的示数不变，还是0.48A,若在工作过程中L1灯丝突然烧断，A1测通过L2的电流，还是0.48A
【解析】【分析】（1）在 并联电路中，各支路的电压和电源电压相等；
（2）根据电流表选择的量程和指针位置读取电流大小，结合并联电路电流规律计算支路电流大小；
（3）并联电路互不影响，若一个支路断路，另一个支路不受影响。
4、【答案】解：由电路图可知，两灯泡串联，电压表V测电源的电压，V1测灯泡L1两端的电压,V2测灯泡L2两端的电压，电流表测电路中的电流；
因为串联电路总电压等于各分电压之和，所以电压表V2的示数：
；
因为串联电路各处的电流相等，所以通过L1的电流为0.2A.
【解析】【分析】由电路图可知，两灯泡串联，电压表V测电源的电压，V1测灯泡L1两端的电压，V2测灯泡L2两端的电压，电流表测电路中的电流；根据串联电路的电压特点求出电压表V2的示数，根据串联电路的电流特点可知通过L1的电流．
5、【答案】（1）解：闭合开关，R1与R2并联，电流表A1测干路的电流，I=0.6A，电流表A1测R2的电流I2=0.2A。
答：通过R2的电流是0.2A；
（2）解：由并联电路电流的规律可知通过R1的电流I1=I-I2=0.6A-0.2A=0.4A
答：通过R1的电流是0.4A；
（3）解：由并联电路电压的规律可知R2两端的电压U2=U=6V
答：R2两端的电压是6V；
（4）解：滑片移至左端，R1与R2并联，由并联电路电压的规律可知R1的电压U1=U=6V
答：R1的滑片P移至最左端时，R1的电压是6V。
【解析】【分析】（1）根据支路电流表示数，判断此支路电流大小；
（2）根据并联电路电流规律，计算支路电流大小；
（3）电压表和所测量的位置并联，测量电压；
（4）根据并联电路电压规律，计算电压大小。
四、实验探究
1、【答案】（1）A、C
（2）导体的电阻与导体的材料有关
（3）减小
【解析】【解答】(1)本实验采用控制变量法，探究导体的电阻与导体的横截面积有关，应该控制导体的长度和材料相同，该变导体的横截面积，故答案为：A、C。(2)A和D的长度和横截面积相同，但是材料不同，小兵又分别将A和D两电阻丝接人电路中M、N两点间时，电流表示数不相同，因此可以得出结论是在长度和横截面积相同时，导体的电阻与导体的材料有关。(3)将原来细的铝质输电线换成较粗的铝质输电线，增大了输电线的横截面积，长度一定时，电阻减小，所以减小了输电线上电能的损失。
【分析】（1）探究电阻和横截面积的关系，要保持材料和横截面积相同；（2）在长度和横截面积相同时，导体的电阻与导体的材料有关；（3）增大了导线的横截面积，长度一定时，电阻减小，减小了电线上电能的损失。
