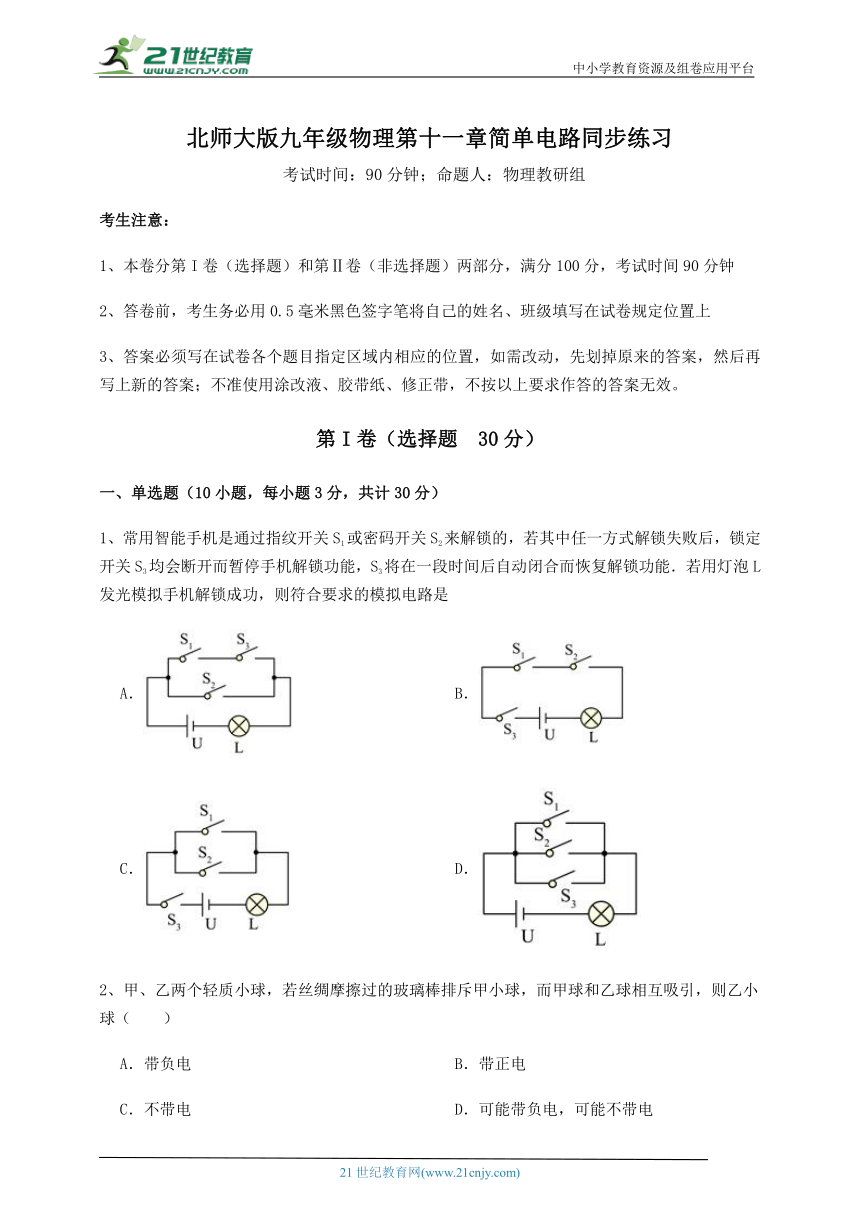

北师大版九年级物理第十一章简单电路同步练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A． B．
C． D．
2、甲、乙两个轻质小球，若丝绸摩擦过的玻璃棒排斥甲小球，而甲球和乙球相互吸引，则乙小球（　　）
A．带负电 B．带正电
C．不带电 D．可能带负电，可能不带电
3、如图所示，开关闭合后，三盏灯属于并联的是（　　）
A． B．
C． D．
4、如图所示，开关S闭合后，三个电流表A1、A2、A3的示数分别为I1、I2、I3且均不为0；测量得出I1>I2=I3。关于此电路，下列说法中正确的是（　　）
A．电路完好无故障 B．L1灯丝断了
C．L2灯丝断了 D．L3灯座处发生了短路
5、如图所示的电路中，已知电源电压为U，R1＞R2，当开关闭合后，R1、R2两端电压分别为U1、U2。下列物理量关系式正确的是（　　）
A．U1=U2 B．U1＜U2 C．U1＞U2 D．U1+U2=U
6、为保证司乘人员的安全，轿车上设有安全带未系提示系统。当人坐在座椅上时，开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭。图中设计最合理的电路图是（　　）
A． B．
C． D．
7、取两个相同的验电器A和B，用毛皮摩擦过的橡胶棒接触验电器A的金属球，使A带上电荷，可以看到A的金属箔张开，B的金属箔闭合(如图所示甲)。用带有绝缘柄的金属棒把A和B连接起来(如图所示乙)，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述正确的是(　　)
A．用毛皮摩擦过的橡胶棒接触验电器A的金属球，图甲中验电器A带正电
B．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电流方向是自A向B
C．图乙实验中金属棒和金属球接触的一瞬间，金属棒中电子运动方向是自A向B
D．图乙实验中将金属棒换成玻璃棒，实验现象与金属棒的现象相同
8、如图是小红在测量小灯泡电功率时连接实验器材的情况其中错误的是（　　）
A．电流表没有串联接入电路中 B．电压表没有与灯泡并联
C．滑动变阻器的接线柱的连接 D．开关没有串联接入电路中
9、如图所示为一个正确的电路图，其中a b是电表，则（　　）
A．a、b 均为电流表 B．a、b均为电压表
C．a 是电流表，b是电压表 D．a 是电压表，b是电流表
10、在如图所示的四个电路中，哪个电路中三个电灯是并联的（　　）
A． B．
C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图,当断开开关S2、S3,闭合S1时,能亮的灯是　 　.要使灯L1、L2组成并联电路,则应闭合　 　;当S1、S2、S3都闭合时,电路处于　 　状态（选填“断路”、“短路”或“通路”）.

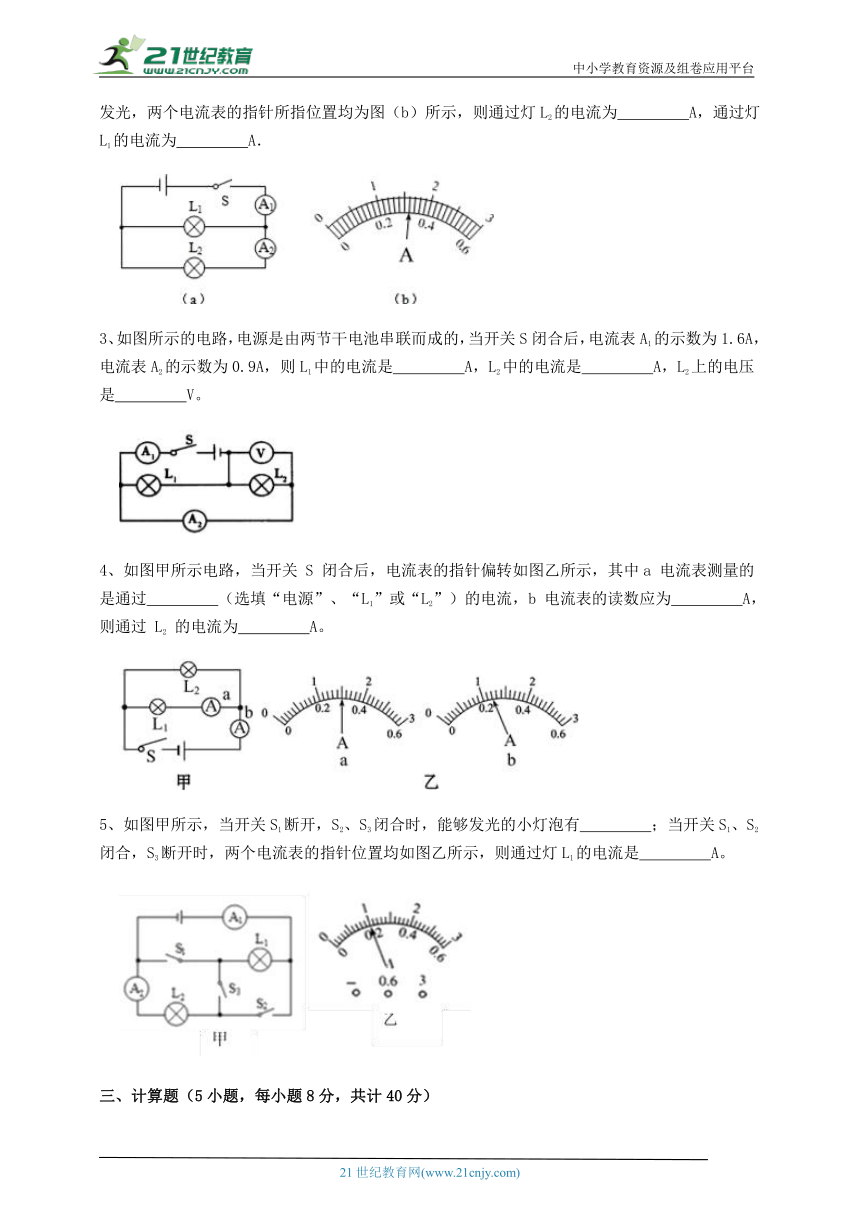

2、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为　 　A，通过灯L1的电流为　 　A．
3、如图所示的电路，电源是由两节干电池串联而成的，当开关S闭合后，电流表A1的示数为1.6A，电流表A2的示数为0.9A，则L1中的电流是　 　A，L2中的电流是　 　A，L2上的电压是　 　V。
4、如图甲所示电路，当开关 S 闭合后，电流表的指针偏转如图乙所示，其中a 电流表测量的是通过　 　（选填“电源”、“L1”或“L2”）的电流，b 电流表的读数应为　 　A，则通过 L2 的电流为　 　A。
5、如图甲所示，当开关S1断开，S2、S3闭合时，能够发光的小灯泡有　 　；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是　 　A。
三、计算题（5小题，每小题8分，共计40分）
1、如图甲所的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：
（1）通过灯泡L1、L2的电流分别是多少？
（2）若灯泡L1的灯丝烧断，电流表A1、A2的示数分别是多少？
（3）如图所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端的电压分别为是多少？
2、如图是理发用电吹风机的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风。
（1）选择开关分别放在什么位置时，电吹风的工作状态分别是“停”接　 　、“冷风”接　 　、“热风”接　 　。
（2）电吹风送热风时通过电动机的电流是0.2A，通过电热丝的电流是0.8A，那么，此时通过插头处的电流是多少
3、如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙所示。求：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？若灯泡L2的灯丝烧断，A1的示数是多少？
4、如图所示电路，开关闭合后，电流表A1示数为1.2A，电流表A2示数为0.8A，电压表V的示数为6V，求：
（1）在图中标出电压表V和电流表A2两端接线柱的极性；
（2）电源电压多大？
（3）通过灯L1的电流是多少？
5、如图所示电路，
（1）当S1闭合，S2和S3都断开时，电流表A1的示数为1.2A，求电流表A2和A3的示数；
（2）当S2和S3闭合，S1断开时，电流表A3和A2的示数分别为4A和1.5A，求电流表A1的示数。
四、实验探究（1小题，每小题10分，共计10分）
1、小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：
（1）在某次测量时，电压表的示数如图乙所示，此时灯L1 两端的电压为　 　V；
（2）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了　 　（选填“短路”或“断路”）；
（3）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成　 　。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．C项符合题意；
故答案为：C
【分析】根据题意得出三个开关的位置和连接方式，判断即可。
2、【答案】D
【解析】【解答】若丝绸摩擦过的玻璃棒带正电，其排斥甲小球，故甲带正电，而甲球和乙球是相互吸引，乙球可能带负电，也可能不带电，因为带电体能够吸引轻小物体，故乙可以不带电，D符合题意。
故答案为：D。
【分析】带电体的性质是能够吸引轻小物体；同种电荷相互排斥，异种电荷相互吸引。
3、【答案】B
【解析】【解答】A．图中三盏灯是混联，两灯并联后，再与第三盏串联，A不符合题意；
B．图中三盏灯并列连接，为并联，B符合题意；
CD．两图是混联电路，两灯串联，再与第三盏并联，CD不符合题意。
故答案为：B。
【分析】各电路元件首首相连、尾尾相连的连接方式是并联，并联电路中，电流有多条路径，各用电器互不影响。
4、【答案】C
【解析】【解答】开关S闭合后，三个灯泡并联，电流表A1测量干路电流，电流表A2测量灯L2与灯L3所在支路的电流之和，电流表A3测量灯L3所在支路的电流，即
由于测量得出I1>I2=I3，说明
即L2灯所在支路发生断路，L2灯丝断了，符合题意。
故答案为：C。
【分析】在并联电路中，干路电流等于各支路电流之和；支路断路时，无电流，其他支路不受影响。
5、【答案】A
【解析】【解答】图中电路是并联电路，并联电路中各支路电压等于电源电压，所以U1=U2。
故答案为：A。
【分析】并联电路中各支路电压等于电源电压。
6、【答案】C
【解析】【解答】若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭，说明开关S1与指示灯并联，电阻R是保护电路的，故R需要接在干路上，保证开关闭合后，电路不会发生短路，
故答案为：C。
【分析】开关S自动闭合。若未系安全带，则开关S1断开，仪表盘上的指示灯亮；若系上安全带，则开关S1闭合，指示灯灭；结合题目给出的电路的要求，结合选项设计电路即可。
7、【答案】C
【解析】【解答】A. 用毛皮摩擦过的橡胶棒接触验电器A的金属球，图甲中验电器A带负电，故错误。
B. 图乙实验中金属棒和金属球接触的一瞬间，金属棒中负电荷定向移动的方向是自A向B，电流方向与它方向相反，是自B向A，故错误。
C.根据B，故正确。
D. 图乙实验中将金属棒换成玻璃棒，是绝缘体，实验现象与金属棒的现象不相同，故错误。
故答案为：C
【分析】毛皮摩擦过的橡胶棒带负电，电流方向与负电荷定向移动方向相反。
8、【答案】C
【解析】【解答】A．电流表与灯泡串联连接，则电流表接线正确，A不符合题意；
B．电压表与灯泡并联，因此电压表接线正确，B不符合题意；
C．滑动变阻器没有按照“一上一下”的原则进行接线，则滑动变阻器接线错误，C符合题意；
D．开关与灯泡串联，则开关接线正确，D不符合题意。
故答案为：C。
【分析】滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱即可。
9、【答案】D
【解析】【解答】根据图示电路图可知，a表并联在灯泡两端，应该是电压表，b表与灯泡串联，应该是电流表，
故答案为：D。
【分析】电流表相当于一根导线，电压表相当于开路，要求灯泡发光，结合电流的流向判断甲、乙两个表的种类即可。
10、【答案】C
【解析】【解答】A．由于电压表相当于开路，电流表相当于导线，所以此电路中电流表短路，且是一个串联电路，A不符合题意；
B．由于电压表相当于开路，故此电路中的三个灯泡串联，B不符合题意；
C．由于电流表相当于导线，故该电路中的三个灯泡并联，C符合题意；
D．由于电压表相当于开路，故此电路中的三个灯泡串联，D不符合题意；
故答案为：C
【分析】并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路。
二、填空题
1、【答案】L2；开关S1和S2；短路
【解析】【解答】当断开开关S2、S3，闭合S1时，电流从电源正极流出，流过开关S1，再流过灯L2，最后回负极，只有灯L2接入电路中，能亮的灯是L2，L1不能亮；要使灯L1、L2组成并联电路，则应闭合开关S1和S2，这时电流从电源正极流出，分成两部分电流，一部分流过开关S1，再流过灯L2，最后回负极，另一部分电流流过灯L1，再流过开关S2，最后回负极；灯L1、L2是组成并联电路；当S1、S2、S3都闭合时，电流从电源的正极流出，流过开关S1，再流过开关S3、S2，最后回负极，灯L1、L2没有电流流过，电路处于短路状态．
【分析】闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可。
2、【答案】0.32；1.28
【解析】【解答】由图像可知两灯泡并联，两电流表分别测量的是干路和支路电流，由并联分流可知，干路电流一定大于支路，结合图（b）所示可得I=1.6A，I2=0.32A；由并联电路电流的规律：I=I1+I2得I1=I-I2=1.6A-0.32A=1.28A．
【分析】并联电路中，干路电流应该等于支路电流之和，结合电流表的测量对象和示数求解即可。
3、【答案】0.7；0.9；3
【解析】【解答】由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，则干路电流I=1.6A，通过L2的电流I2=0.9A，因为并联电路中干路电流等于各支路电路之和，
所以通过灯L1的电流为 由于电源是由两节干电池串联而成的电池组，则并联电路两端的电压U=3V，所以L2上的电压为3V。
【分析】两个灯泡为并联关系，电流表A1测量干路电流，电流表A2测量灯泡L2的电流，电压相等，结合并联电路电流规律求解即可。
4、【答案】L1；1.2；0.9
【解析】【解答】由图可知两灯并联。电流表a测L1的电流，电流表b测干路电流。所以电流表a的量程是0~0.6A，即0.3A，电流表b量程是0~3A,即1.2A。所以L2的电流。
【分析】首先分析电路连接方式和电流表测量的电流。然后由并联电路中干路电流等于各支路电流之和求解。
5、【答案】；0.8
【解析】【解答】当开关S1断开，S2、S3闭合时，灯泡 被短接，所以只有灯泡 发光。当开关S1、S2闭合，S3断开时， 、 并联，两个电流表的指针位置均如图乙所示，所以电流表 所测的干路电流是1A，使用大量程；电流表 所测的 电流是0.2A，使用小量程。则通过灯L1的电流是
【分析】当开关S1断开，S2、S3闭合时，结合电流的流向判断灯泡的亮暗；当开关S1、S2闭合，S3断开时，两个灯泡并联，结合并联电路电流规律求解即可。
三、计算题
1、【答案】（1）解：由图可知：L1、L2并联，A1测干路电流，A2测通过灯L2电流，则干路电流I=1.5A，通过灯L2电流为I2=0.48A。通过灯L1电流为
答：通过灯泡L1、L2的电流分别是0.48A、1.02A；
（2）解：由于并联电路中，各支路互不影响，并且干路电流等于各支路电流之和，因此电流表A2的示数不变，还是0.48A。若在工作过程中L1灯丝突然烧断，A1也测通过L2的电流，还是0.48A。
答：若灯泡L1的灯丝烧断，电流表A1、A2的示数均为0.48A
（3）解：因为电阻R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2电压，所以电压表V1的示数应该比电压表V2的示数大，但是两个电压表的指针均为图乙所示，故电压表V1选的是大量程，读数应为6V；电压表V2选的是大量程，读数应为1.2V。根据串联电路的电压关系知，R1两端电压为
答：电阻 和 两端的电压分别为4.8V、1.2V。
【解析】【分析】（1）根据电流表的量程和指针位置，测量电流；结合并联电路电流规律，计算支路电流；
（2）支路发生断路时，干路电流和另一支路电流相等；
（3）在串联电路中，总电压等于各用电器电压和；结合电压表的位置判断量程，结合指针位置，测量电压。
2、【答案】（1）CD；BC；AB
（2） 由于电吹风机的电热丝和电动机是并联的，根据并联电路电流规律，干路电流为I=0.2A+0.8A=1A。
【解析】【解答】（1）根据图像，电吹风机“停”时，开关接CD，在“冷风”时，接BC，在“热风”时，接AB；
（2）由于电吹风机的电热丝和电动机是并联的，根据并联电路电流规律，干路电流为I=0.2A+0.8A=1A。
【分析】（1）电路接通，则用电器工作，只接电动机时，吹冷风，电动机和电热丝并联时，吹热风；
（2）并联电路中干路电流等于各支路电流之和。
3、【答案】（1）解：由图甲知道，两灯泡并联，由于电源电压为3V，所以，灯泡L1、L2两端的电压都等于电源电压，为3V。
答：灯泡L1、L2两端的电压都等于电源电压，为3V
（2）解：由图甲知道，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路的电流，由图乙可知，左边电流表量程是0～3A，分度值是0.1A，示数为1.5A。右边电流表其量程是0～0.6A，分度值是0.02A，示数为0.5A；因为并联电路中干路电流等于各支路电流之和，所以图乙中左边电流表为A1，右边电流表为A2，即灯泡L2的电流I2＝IA2＝0.5A
灯泡L1的电流I1＝IA1﹣IA2＝1.5A﹣0.5A＝1A
工作过程中L2灯丝突然烧断，此时电路为L1的基本电路，电流表A1测量L1的电流，
由于并联电路中，各支路互不影响，且干路电流等于各支路电流之和，所以，电流表A2的示数为0，A1的示数变小，为1A。
答：通过灯泡L1的电流为1A，L2的电流为0.5A；若灯泡L2的灯丝烧断，A1的示数是1A。
【解析】【分析】（1）在并联电路中，各支路电压等于电源电压；
（2）根据电流表的量程和指针位置，测量电流；根据并联电路电流规律，计算支路电流。
4、【答案】（1）解：电压表及电流表都电流由正接线柱，负接线柱流出，作图如下：
（2）解：由电路图知，两灯并联在电路中，电压表测电源电压，所以电源电压U=6V
答：电源电压为6V；
（3）解：由电路图知，电流表A1测干路的电流，A2测灯L2的电流，据并联电路的电流特点知，通过灯L1的电流I1=I-I2=1.2A-0.8A=0.4A
答：通过L1的电流是0.4A。
【解析】【分析】（1）结合电表的使用方法标出对应的极性。
（2） 由电路图知，两灯并联在电路中，电压表测电源电压 。
（3）由电路图知，电流表A1测干路的电流，A2测灯L2的电流，据并联电路的电流特点求得通过灯L1的电流。
5、【答案】（1）解：当 闭合， 和 都断开时， 、 串联，电流表 断路，电流表A1、A2串联在电路中。由电流表A3断路可知，其示数为0，因串联电路中各处的电流相等，且电流表A1的示数为1.2A，所以，电流表A2的示数为1.2A。
答：电流表A2的示数为1.2A，A3的示数为0
（2）解：当S2和S3闭合，S1断开时，L1、L2并联，电流表A1测L1支路的电流，电流表A2测L2支路的电流，电流表A3测干路电流，因并联电路中干路电流等于各支路电流之和，且电流表A3和A2的示数分别为4A和1.5A，所以，电流表A1的示数
答：电流表A1的示数为2.5A。
【解析】【分析】（1）根据电路的连接，在串联电路中电流处处相等；（2）在并联电路中，干路电流等于各支路电流之和。
四、实验探究
1、【答案】（1）1.9
（2）断路
（3）电压表的正负接线柱接反了，指针会反向偏转
【解析】【解答】(1)由图甲知，两灯串联，电压表测L1 两端的电压，由图乙知，电压表的量程为0～3V，分度值为0.1V，其示数1.9V。
(2)闭合开关后，小芳发现L1、L2均不发光，说明电路形成了断路，因电压表有示数且大小接近3V，说明电压表串联接入了电路，则电路中出现的故障可能是L1发生了断路。
(3)小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，此时电流从电压表的负接线柱流入，正接线柱流出，这一做法会造成电压表的正负接线柱接反，指针会反射偏转。
【分析】（1）根据电压表的量程和指针位置，测量电压；
（2）在串联电路中，电压表测量一部分时示数接近电源电压，电压表测量的位置断路；
（3）电压表连接时，接线柱要正入负出。
