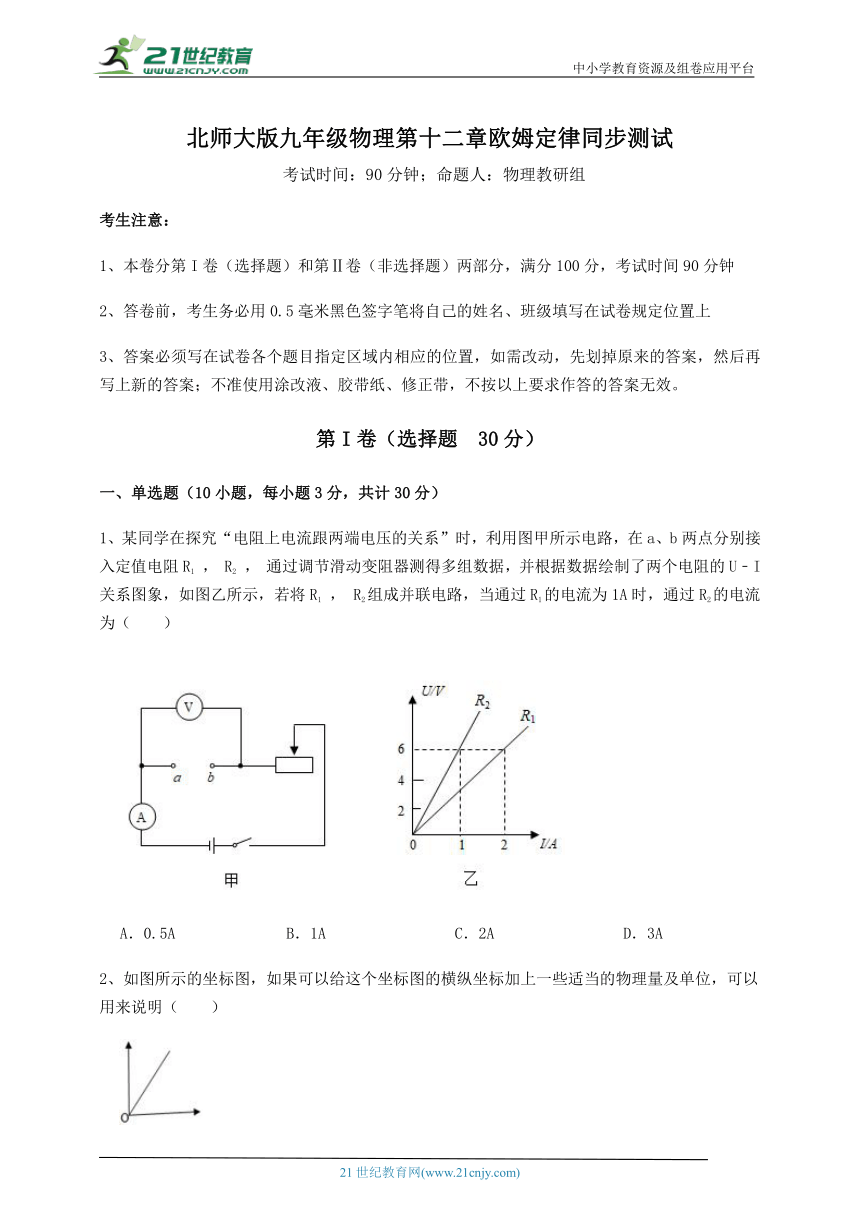

北师大版九年级物理第十二章欧姆定律同步测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1 ， R2 ， 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1 ， R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（　　）
A．0.5A B．1A C．2A D．3A
2、如图所示的坐标图，如果可以给这个坐标图的横纵坐标加上一些适当的物理量及单位，可以用来说明（　　）
A．物质的比热容与物体质量的关系
B．燃料完全燃烧放出的热量与质量的关系
C．导体的电阻与其两端的电压的关系
D．燃料的热值与燃料的质量的关系

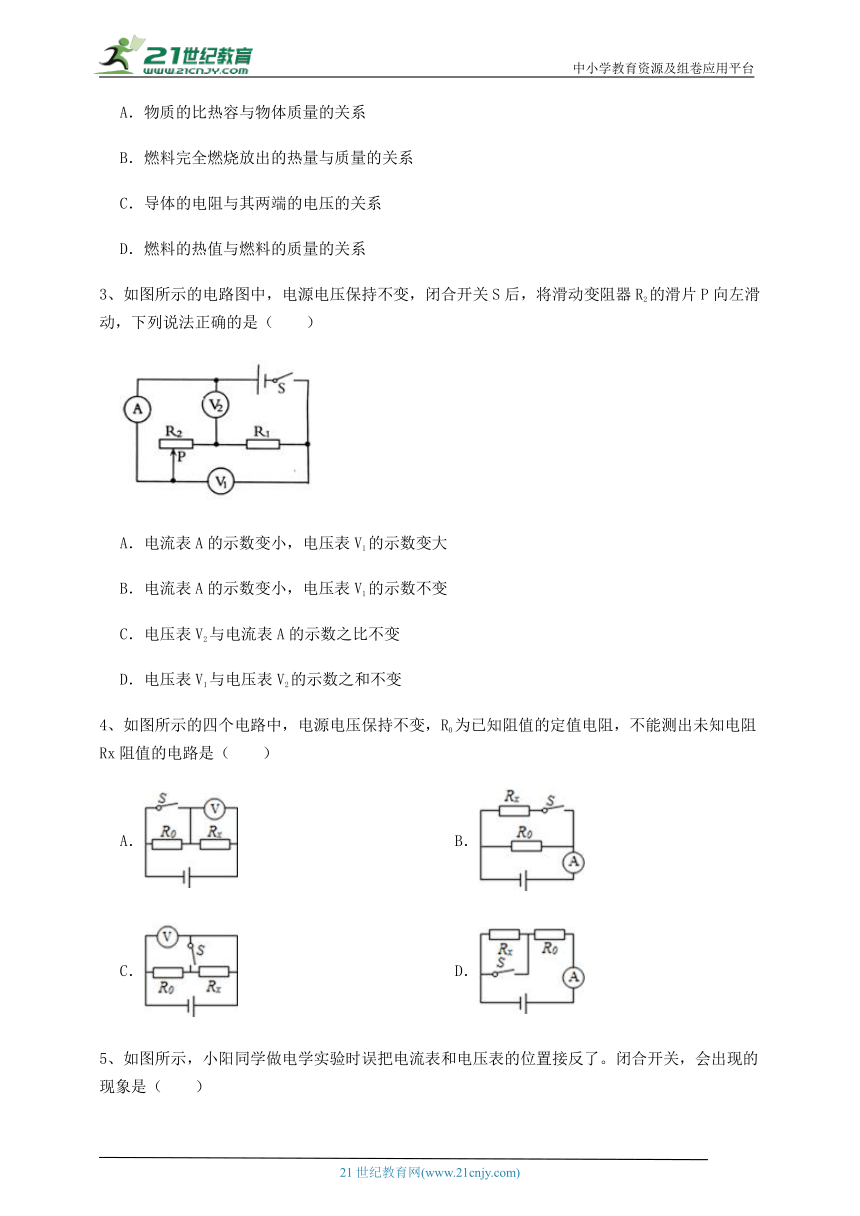

3、如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（　　）
A．电流表A的示数变小，电压表V1的示数变大
B．电流表A的示数变小，电压表V1的示数不变
C．电压表V2与电流表A的示数之比不变
D．电压表V1与电压表V2的示数之和不变
4、如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻Rx阻值的电路是（　　）
A． B．
C． D．

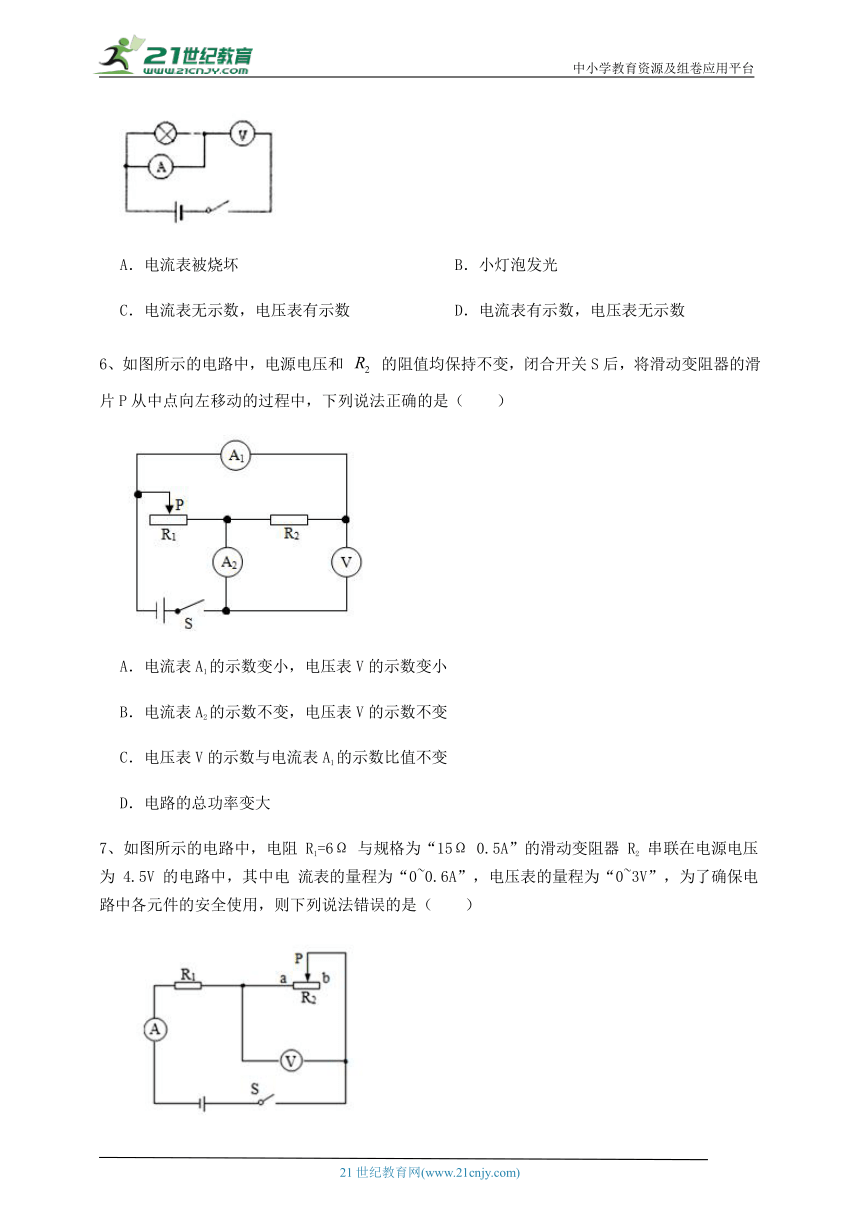

5、如图所示，小阳同学做电学实验时误把电流表和电压表的位置接反了。闭合开关，会出现的现象是（　　）
A．电流表被烧坏 B．小灯泡发光
C．电流表无示数，电压表有示数 D．电流表有示数，电压表无示数
6、如图所示的电路中，电源电压和 的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（　　）
A．电流表A1的示数变小，电压表V的示数变小
B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变
D．电路的总功率变大
7、如图所示的电路中，电阻 R1=6Ω 与规格为“15Ω 0.5A”的滑动变阻器 R2 串联在电源电压为 4.5V 的电路中，其中电 流表的量程为“0~0.6A”，电压表的量程为“0~3V”，为了确保电路中各元件的安全使用，则下列说法错误的是（　　）
A．电流表的示数变化范围为 0.25A~0.5A
B．电压表的示数变化范围为 1.5V~3.0V
C．滑动变阻器的取值范围为 1.5Ω~12Ω
D．定值电阻 R1 的最小功率与最大功率之比为 1∶4

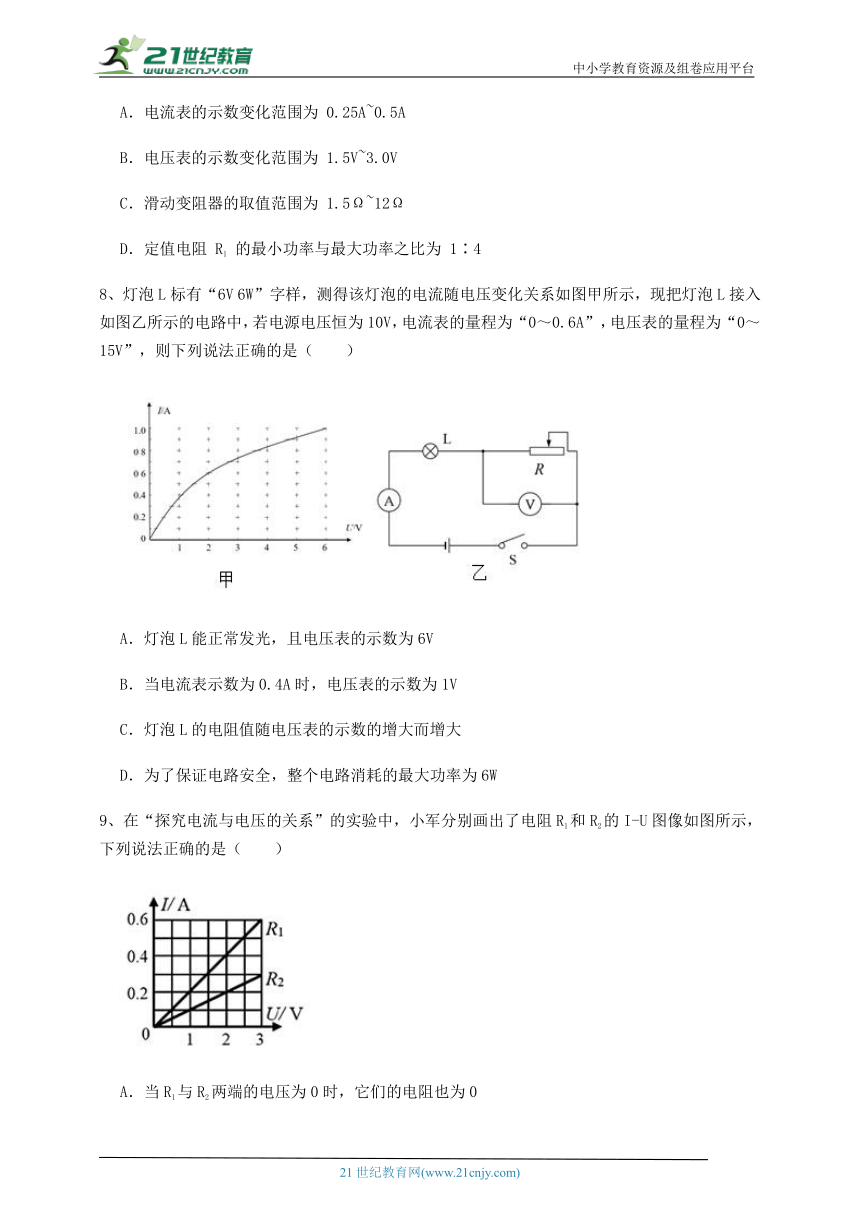

8、灯泡L标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（　　）
A．灯泡L能正常发光，且电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为1V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W
9、在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（　　）
A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为1:2

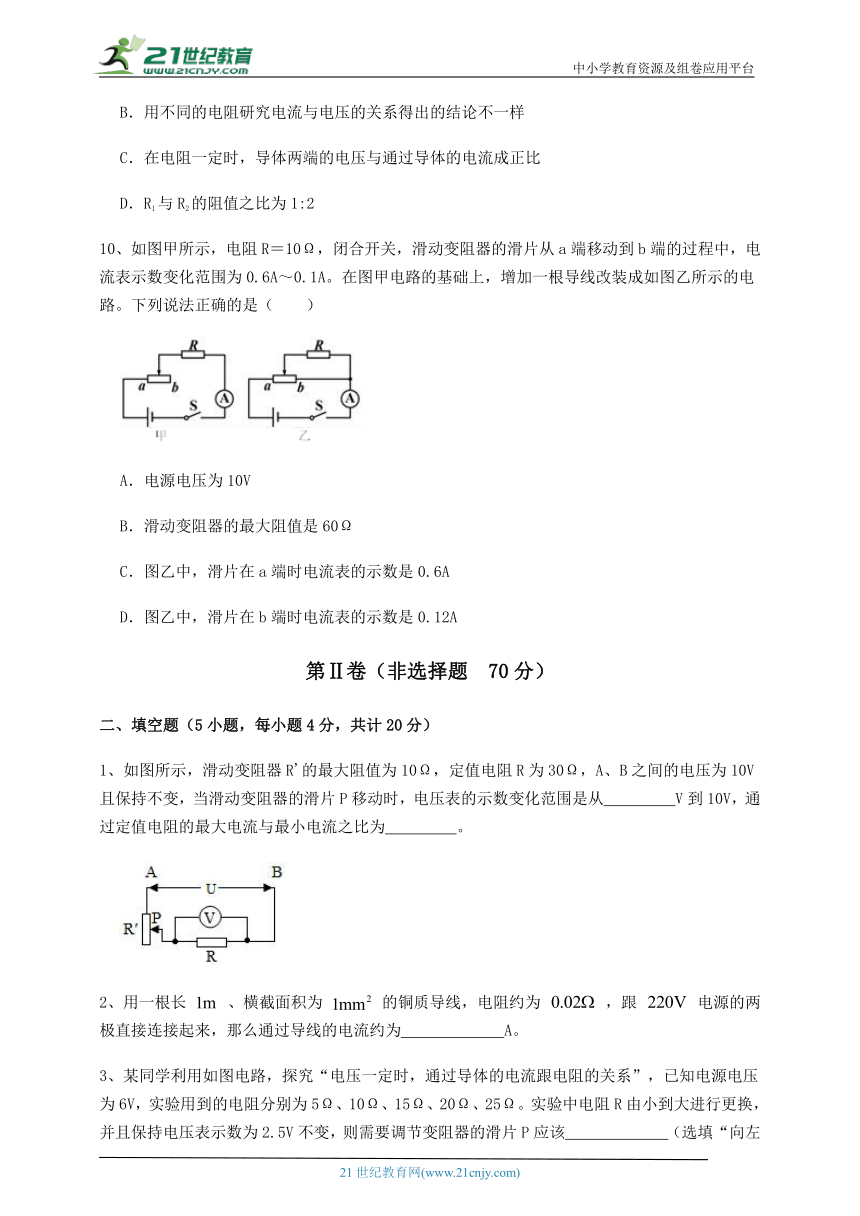

10、如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（　　）
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在a端时电流表的示数是0.6A
D．图乙中，滑片在b端时电流表的示数是0.12A
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，滑动变阻器R'的最大阻值为10Ω，定值电阻R为30Ω，A、B之间的电压为10V且保持不变，当滑动变阻器的滑片P移动时，电压表的示数变化范围是从　 　V到10V，通过定值电阻的最大电流与最小电流之比为　 　。
2、用一根长 、横截面积为 的铜质导线，电阻约为 ，跟 电源的两极直接连接起来，那么通过导线的电流约为　 　A。
3、某同学利用如图电路，探究“电压一定时，通过导体的电流跟电阻的关系”，已知电源电压为6V，实验用到的电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω。实验中电阻R由小到大进行更换，并且保持电压表示数为2.5V不变，则需要调节变阻器的滑片P应该　 　（选填“向左端移动”、“向右端移动”或“不动”）。为了能够完成整个实验，滑动变阻器的最大阻值应不小于　 　 Ω。
4、如图所示，闭合开关S，灯L1、L2都能发光，则甲是　 　表、乙是　 　表，此时甲、乙两表的示数之比为3:4，则L1、L2电阻之比为　 　。
5、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联在电路中，则通过它们的电流关系IAB　 　IBC，它们两端的电压关系UAB　 　UBC（均选填“>”、“<”或“=”）。
三、计算题（5小题，每小题8分，共计40分）
1、如图所示的电路中，A、B两端的电压是6V，用电压表测得灯L2的电压是2V，用电流表测得通过电路的电流是0.2A。求：
（1）灯L1两端的电压；
（2）灯L2的电阻。
2、如图所示的电路中，电阻R1=15Ω，电源电压保持不变．仅闭合开关S1后，电流表的示数为0.2A，再闭合开关S2后，电流表示数为0.5A．请你计算:
（1）电源电压；
（2）通过R2的电流；
（3）R2的阻值．
3、如图甲所示电路中，电源电压 ，电阻 ，闭合开关 ，当滑动变阻器滑片P滑至某处位置时，电路中的电流表示数如图乙所示。求：
（1）通过 的电流；
（2）此时滑动变阻器 接入的阻值。
4、通过两电阻a、b的电流与两端电压的关系图线如图甲所示，求:
（1）电阻b的阻值。
（2）如果把a、b两个电阻连接成如图乙所示的电路时，电流表的示数为0.2A，求电源电压。
（3）如果把a、b两个电阻连接成如图丙所示的电路时，电流表的示数为0.3A，求电路中总电流和总电阻。
5、实验室中有一种欧姆表可以直接用来测量电阻的阻值，欧姆表的刻度盘如图甲所示，其工作原理如图乙所示。虚线框内为欧姆表的内部电路，电源电压 ，电流表的满偏电流即最大示数 ，不计电流表和电源内阻，滑动变阻器 的最大阻值为 ；虚线框外部有红、黑两个表笔a和b，红黑表笔相当于带接线柱的导线，在a、b间接入待测电阻即可测量该电阻的大小。
（1）欧姆表在测量前需要调零，即将红黑表笔直接相连，通过调节滑动变阻器的滑片使电流表示数达到最大，求此时滑动变阻器接入电路的阻值 ；
（2）保持滑动变阻器接入电路的阻值不变，在ab间接入一个待测电阻 ，若电流表示数 ，求 的阻值；
（3）针对此类型的欧姆表已知电源电压为U，电流表的满偏电流为 ，当ab间的外接电阻 时，滑动变阻器接入电路的最小电阻为 （即欧姆表的内阻r），电流表和电源的内阻均不计，试推证：欧姆表刻度盘正中间的刻度值（即电路中的电流为满偏电流一半时对应的ab之间接入的电阻值）为欧姆表的内阻r。
四、实验探究（1小题，每小题10分，共计10分）
1、小明在探究“通过导体的电流跟导体两端电压的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图甲所示。
（1）电路中有一根线未连接，请在图甲中以笔画线代替导线，将电路连接完整；
（2）连接电路过程中，开关应处于　 　状态，闭合开关前应将滑动变阻器滑片调至最　 　端；（填“左”或“右”）
（3）实验中要控制　 　不变，通过调节滑动变阻器改变定值电阻两端的电压；
（4）小明记录的实验数据如下表：表中空白处的电流值如图乙所示，该值为　 　A；
序号 电压表示数U/V 电流表示数I/A
1 1.4 0.14
2 2.2 0.22
3 2.8 　
（5）分析实验数据可得出结论：当电阻一定时，导体中的电流与导体两端电压成　 　。
-参考答案-
一、单选题
1、【答案】A
【解析】【解答】由图中U-I关系图像可见，当R1、R2两端电压相同（等效于并联）时，通过R2的电流是通过R1的电流的一半，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为0.5A。
故答案为：A
【分析】电阻并联后接入电路，已知R1的电流为1A，根据U-I关系图象，得出R2并联电路两端的电压，再根据U-I关系图象，得出这个电压下的R2的电流。
2、【答案】B
【解析】【解答】A．比热容是物质的一种属性，与物体的质量无关，A不符合题意；
B．由 可知，燃料完全燃烧放出的热量与质量的关系为过原点的直线，B符合题意；
C．导体的电阻与材料、长度与横截面积有关，与其两端的电压无关，C不符合题意；
D．燃料的热值是物质的属性，与燃料的质量无关，D不符合题意。
故答案为：B。
【分析】该图象反应的物理量之间成正比关系，从所学物理规律中找到对应的物理量即可。
3、【答案】B
【解析】【解答】AB．闭合开关S后， 与 串联，电压表 测的是电源电压，电压表 测的是 接入电路部分的电压，滑动变阻器R2的滑片P向左滑动时，滑动变阻器电阻增大，电路总电阻变大，电源电压不变，即电压表V1的示数不变，根据欧姆定律可知，电流减小，A不符合题意、B符合题意；
C．电压表V2与电流表A的示数之比为 接入电路的阻值，滑片P向左滑动时，滑动变阻器电阻增大，即电压表V2与电流表A的示数之比变大，C不符合题意；
D．根据串联分压，滑动变阻器阻值变大，其电压变大，即电压表V2的示数变大， 测的是电源电压，其示数不变，所以电压表V1与电压表V2的示数之和变大，D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻变大，电流减小，总电压不变。
4、【答案】C
【解析】【解答】A．开关断开时，两电阻串联，电压表测未知电阻的电压，当开关闭合时，电阻R0短路，只有待测电阻接入，此时电压表的示数即为电源电压，由于电源电压不变，故根据串联电压规律即可求出已知电阻的电压，根据已知电阻的阻值即可知道电流，那么未知电阻的电压已知，电流已知，即可求出待测电阻，A选项不符合题意；
B．当开关闭合时，电流表测总电流，两电阻并联，当开关断开时，测已知电阻的电流，根据阻值即可求出电压，根据串联规律即可求出通过未知电阻的电流，电压已知，故未知电阻的阻值可以求出，B选项不符合题意；
C．当开关断开时，测总电压，当开关闭合时，未知电阻被短路，仍然测电源电压，无法求出串联时的电流，C选项符合题意；
D．开关闭合时，只有已知电阻接入，根据电流表的示数即可求出电源电压，再开关断开时，两电阻串联，根据电流表示数和已知电阻的阻值即可求出电压，根据串联电压规律，即可求出未知电阻的电压，那么未知电阻的电流已知，电压已知，未知电阻的阻值即可求出，D选项不符合题意。
故答案为：C。
【分析】利用单表测量电阻时，结合定值电阻，能分别直接或间接测量电压或电流，利用电压和电流计算电阻。
5、【答案】C
【解析】【解答】将电压表和电流表位置接反了，电流表与灯并联，电压表串联在电路中，由于电压表的内阻很大（可看作断路），电路中电流很少（几乎为0），故电流表和电压表都不会烧坏，但电流表指针几乎不动，灯不亮，电压表的示数接近于电源电压，ABD不符合题意，C符合题意。
故答案为：C。
【分析】电压表串联在电路中，电流很小，使得电流表无示数，电压表电阻很大，分得的电压很大。
6、【答案】C
【解析】【解答】由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R2支路的电流，电流表A2测干路上的电流。
A．当滑动变阻器滑片P向左移动时，电源电压不变，即电压表V示数不变，R1电阻不变，那么通过R1的电流不变，即A1示数不变，A不符合题意；
B．滑片P向左移动，电源电压不变，总电阻增大，干路电流减小， 即A2示数减小，B不符合题意；
C．R1与R2并联， A1示数不变，V示数不变，那么电压表V示数与电流表A1示数比值不变，C符合题意；
D．电源电压不变，干路电流减小，由P=UI可知，电路的总功率变小，D不符合题意。
故答案为：C。
【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
7、【答案】C
【解析】【解答】由电路图可知，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流。
ABC．因串联电路中电流处处相等，所以为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为
当电流最大为0.5A时，电阻R1两端的最大电压为
则滑动变阻器两端的最小电压
由串联分压的规律可知，当滑动变阻器两端的电压最小时，其连入电路的电阻最小，由欧姆定律可得，滑动变阻器连入电路的最小阻值为
由于电压表的量程为“0~3V”，则电压表示数最大为
当变阻器两端的电压最大时，R1两端的电压最小，则有
电路中最小电流为
此时滑动变阻器接入电路的最大阻值为
所以电路中的电流范围为0.25A~0.5A，电压表的示数变化范围为1.5V~3.0V，滑动变阻器的取，值范围为3Ω~12Ω，AB正确，不符合题意，C错误，符合题意；
D．由 ，定值电阻R1的最小功率与最大功率之比
D正确，不符合题意。
故答案为：C。
【分析】分析电路结构，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
8、【答案】D
【解析】【解答】A．灯泡正常发光时的电压UL=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数UR=U﹣UL=10V﹣6V=4V
A不符合题意；
B．由图象可知，当I=0.4A时，UL=1V，所以UR=U﹣UL=10V﹣1V=9V
B不符合题意；
C．灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小。C不符合题意；
D．由图象可知，当灯泡正常发光（UL=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率Pmax=UImax=10V×0.6A=6W
D符合题意。
故答案为：D。
【分析】分析电路结构，小灯泡和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，小灯泡分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压变化范围，利用功率公式P=UI求解功率即可。
9、【答案】D
【解析】【解答】A．电阻是导体的属性，与他两端是否加电压无关，当R1与R2两端的电压为0时，仍有电阻，A不符合题意；
B．导体电阻一定时，通过导体的电流与导体两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论应该是一样的，B不符合题意；
C．在电阻一定时，通过导体的电流与导体两端的电压成正比，是导体两端的电压大小决定了通过导体的电流大小，电压是由电源提供的，不由电流大小决定，C不符合题意；
D．R1与R2的阻值之比为
D符合题意。
故答案为：D。
【分析】结合题目给出的两个用电器的伏安特性曲线，定值电阻的图像为直线，说明电阻为定值，利用欧姆定律求解电阻；两个用电器串联，电流相同，分得的电压与电阻成正比；两个用电器并联，电压相同，分得的电流与电阻成反比，结合图像、欧姆定律和电流电压规律求解用电器两端的电流和电压，再结合选项分析求解即可。
10、【答案】D
【解析】【解答】A．由图甲知，变阻器与R串联，电流表测电路中电流，当滑片在a端时，电路为R的简单电路，此时电路中电阻最小，电流最大，由欧姆定律可得： ；
A不符合题意；
B．当滑片在b端时，变阻器连入阻值最大，电路中电流最小，由串联电路特点和欧姆定律可得，变阻器的最大值： ；
B不符合题意；
C．由图乙知，当滑片在a端时，两电阻并联，由并联电路特点和欧姆定律可得，电路的电流： ；
C不符合题意；
D．图乙中，滑片在b端时，电阻R被短路，电路中只有Rab，此时电流表的示数是 ，D符合题意。
故答案为：D
【分析】当电路图为甲时，定值电阻和滑动变阻器串联，结合电流的变化求解滑动变阻器的最大电阻；当电路图为乙图时，定值电阻和滑动变阻器的右侧并联，与左侧串联，结合滑动变阻器的电阻利用欧姆定律求解电流即可。
二、填空题
1、【答案】7.5；4：3
【解析】【解答】由电路图可知，定值电阻R与滑动变阻器R'串联，电压表测R两端的电压，当滑动变阻器接入电路中的电阻为零时，电路为R的简单电路，通过R的电流最大，则电压表的最大示数：Umax＝U＝10V
通过R的最大电流Imax＝ ＝ ＝ A
当滑动变阻器接入电路中的电阻最大时，通过R的电流最小，电压表的示数最小，因串联电路中总电阻等于各分电阻之和，所以，通过R的最小电流Imin＝ ＝ ＝0.25A
则电压表的最小示数Umin＝IminR＝0.25A×30Ω＝7.5V
当滑片P移动时，电压表的示数的变化范围是从7.5V到10V，
定值电阻上最大电流与最小电流之比
【分析】利用电压和总电阻的比值计算电流；根据电流和电阻的乘积计算电压；根据最大和最小电流，计算比值。
2、【答案】1.1×104
【解析】【解答】根据 可知，通过导线的电流为
【分析】利用电压和电阻的比值计算电流。
3、【答案】右端移动；35
【解析】【解答】定值电阻与滑动变阻器串联，定值电阻两端的电压保持2.5V不变，定值电阻逐渐换为大阻值电阻，根据串联电路分压原理可知，定值电阻分得的电压变多，会大于2.5V，所以需要向右调节滑片，使滑动变阻器连入电路的阻值增大，增加其分得的电压，直到电压表示数为2.5V。为了完成实验，即所有定值电阻都能连入电路完成实验。当定值电阻阻值为25Ω时，要使其两端的电压为2.5V不变，则滑动变阻器的电压为
串联电路用电器电压之比等于其电阻之比，所以
代入数据得
解得滑动变阻器的阻值为 。为了能够完成整个实验，滑动变阻器的最大阻值应不小于35Ω。
【分析】探究电流和电阻关系时，若增大定值电阻，为了使电压表示数不变，滑动变阻器的电阻变大，根据电阻的分压关系和最大的定值电阻，计算滑动变阻器的最大阻值。
4、【答案】电压；电压；1:3
【解析】【解答】开关S闭合后，①若甲乙都是电流表，会出现短路，两个灯都不发光；②若甲是电流表，乙是电压表，则灯泡L2短路，不发光；③若甲是电压表，乙是电流表，则电源短路，两个灯泡都不能发光；
因此甲乙两表都是电压表，由于电压表相当于断路，这样电流能通过灯泡L1、L2，灯L1、L2都能发光。当闭合开关S时，甲乙表必须是相当于断路的电压表，两灯泡才能发光，并且此时两电灯串联，甲表测灯泡L2的两端的电压U2，乙表测电源电压U总，已知甲、乙两表的示数之比为3:4，设乙表中电压为U总=4U，则甲表中电流为U2=3U，则由串联电路的电压特点可知，此时L1两端的电压
由串联电路电流规律与欧姆定律 可得，则灯泡L1、L2电阻之比
【分析】根据用电器的工作情况，判断电路的连接；电压表和所测量的位置并联，电流表和电路串联使用。
5、【答案】=；>
【解析】【解答】串联电路电流处处相等，故通过它们的电流关系IAB=IBC其他条件相同时，导体的电阻与横截面积成反比，所以同种材料制成的长度相同、横截面积不同的两段导体，横截面积大的导体BC电阻小，横截面积小的导体AB电阻大，根据 可知串联的时，电阻大的导体两端电压大，故它们两端的电压关系
UAB>UBC
【分析】串联电路中电流处处相等，导体的材料、长度相同，横截面积越大电阻越小，利用电流和电阻的乘积计算电压。
三、计算题
1、【答案】（1）解：灯泡L1与L2串联，串联电路中总电压等于各分电压之和，由此可得，灯L1两端的电压为U1=U-U2=6V-2V=4V
答：灯L1两端的电压为4V；
（2）解：串联电路中电流处处相等，故通过灯L2的电流为I2=I=0.2A
根据
可得，灯L2的电阻为
答：灯L2的电阻为10Ω。
【解析】【分析】（1）理清元件的连接方式，利用串联电路的电压关系可知灯L1两端的电压。
（2）利用串联电路的电流关系及欧姆定律可知灯L2的电阻。
2、【答案】（1）解：闭合开关S1后，只有R1连入电路，电流表的示数为0.2A，由I= 可得，U=IR=0.2A 15 =3V；
答： 电源电压为3V
（2）解：再闭合开关S2后，R1和R2并联，电流表示在干路中，测干路电流为0.5A，通过R1的电流为0.2A，根据并联电路的电流规律，则通过R2的电流为0.5A 0.2A=0.3A；
答：通过R2的电流是0.3A；
（3）解：R2两端的电压是3V，通过R2的电流是0.3A，根据欧姆定律得：R= = =10 ．
答： R2的阻值是10 ．
【解析】【分析】（1）结合用电器的电流和电阻，利用欧姆定律用电器两端的电压即可；
（2）并联电路干路电流等于各支路电流之和；
（3）并联电路各支路两端的电压相同，结合电阻大小利用欧姆定律求解电阻的阻值。
3、【答案】（1）解：由电路图可知，此电路是并联电路，则定值电阻R1的电压等于电源电压，则通过的R1电流为
答：通过R1的电流是0.2A；
（2）由电路图可知，电流表测干路电流，由图乙可知，干路电流为0.3A，此时通过滑动变阻器R的电流
此时滑动变阻器R接入的阻值
答：此时滑动变阻器R接入的阻值是60Ω。
【解析】【分析】（1）已知并联电路，电阻，电源电压，可以先由并联电路确定电阻的电压，然后由欧姆定律公式求出电阻的电流；
（2）已知滑动变阻器两端电压，根据并联电路电流特点求滑动变阻器通过的电流，然后运用求出 滑动变阻器 接入的阻值大小。
4、【答案】（1）解：由图知，Ub=1.5V，Ib=0.3A，根据欧姆定律可得： ；
答：电阻b的阻值为5
（2）解：由图像可知a、b串联，当电流表的示数为0.2A时，Ua=2V， Ub=1V，因为串联电路总电压等于各用电器两端电压之和，因此电源电压为2V+1V=3V；
答：电源电压为3V
（3）解： 由图甲知，Ua=2.0V，Ia=0.2A时，根据欧姆定律可得： ，
由图丙可知a、b并联，电流表测a支路电流为0.3A，因为并联电路各支路电压等于总电压，则此时
因此可得
则干路电流为0.6A+0.3A=0.9A，
总电阻为 。
答：电路中总电流为0.9A，总电阻为3.3 。
【解析】【分析】（1）根据电压和电流的比值计算电阻；（2）在串联电路中，各用电器分压和等于电源电压；（3）利用电压和电流的比值计算电阻；根据电压和电阻的比计算电流大小。
5、【答案】（1）解：由图可知，当红黑表笔直接相连时，不计电流表和电源内阻，电路是滑动变阻器的简单电路，电流表测电路中电流，电流表达到满偏电流时滑动变阻器接入电路的阻值
答：欧姆表在测量前需要调零，即将红黑表笔直接相连，通过调节滑动变阻器的滑片使电流表示数达到最大，此时滑动变阻器接入电路的阻值 是500Ω
（2）解：保持滑动变阻器接入电路的阻值不变，在ab间接入一个待测电阻 ，两者串联，所以电路的总电阻
由串联电路的电阻特点可得 的阻值
答：保持滑动变阻器接入电路的阻值不变，在ab间接入一个待测电阻 ，若电流表示数 ， 的阻值是1000Ω
（3）解：不计电流表和电源内阻时，欧姆表的内阻 ，由前面分析可知，欧姆表调零时，此时
即
欧姆表指针指在表盘正中间位置时，电路中电流为 ，故此时电路中总电阻为
此时a和b间的接入电阻值即指针指示的值
所以欧姆表刻度盘正中间的刻度值为其内阻。
【解析】【分析】（1）结合电源电压和电流，利用欧姆定律求解电阻即可；
（2）同理，结合电源电压和电流，利用欧姆定律求解总电阻，减去滑动变阻器的电阻即为外接电阻的阻值；
（3）同理，结合电源电压和电流，利用欧姆定律求解总电阻，减去滑动变阻器的电阻即为内阻。
四、实验探究
1、【答案】（1）
（2）断开；左
（3）电阻
（4）0.28
（5）正比
【解析】【解答】(1)滑动变阻器应串联在电路中，上下各选一个接线柱，连接如下图所示：
；(2)连接电路过程中，为了保护电路，开关应处于断开状态。闭合开关前应将滑动变阻器滑片调至最大阻值处，图中应调到最左端。(3)探究“通过导体的电流跟导体两端电压的关系”实验中，应保持导体电阻不变，通过调节滑动变阻器改变定值电阻两端的电压，多次实验得出结论。(4)如图乙所示，电流表的量程为0~0.6A，分度值为0.02A，读数为0.28A。(5)分析表中实验数据可得出结论：当电阻一定时，导体中的电流与导体两端电压成正比。
【分析】（1）滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱即可；
（2）为了保证电路安全，拆装电路时，开关应处于断开状态，滑动变阻器应处在阻值最大端，结合滑动变阻器的接法求解即可；
（3）要研究电流和电压的关系，需要保证电阻的阻值不变；
（4）明确电流表的量程和对应的分度值，结合表盘的指针读数即可；
（5）电阻一定时，电流和电压成正比。
