北师大版九年级物理第十二章欧姆定律同步训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

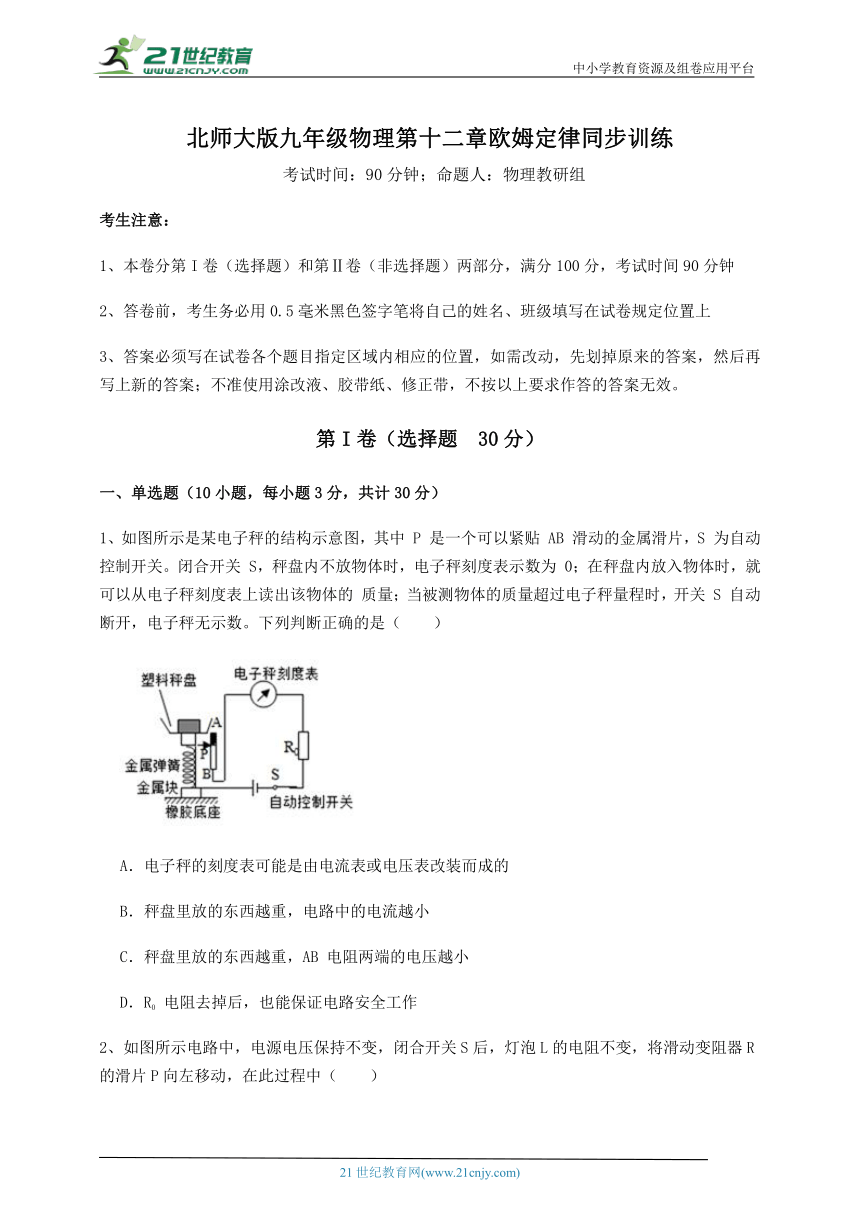

1、如图所示是某电子秤的结构示意图，其中 P 是一个可以紧贴 AB 滑动的金属滑片，S 为自动控制开关。闭合开关 S，秤盘内不放物体时，电子秤刻度表示数为 0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的 质量；当被测物体的质量超过电子秤量程时，开关 S 自动断开，电子秤无示数。下列判断正确的是（　　）
A．电子秤的刻度表可能是由电流表或电压表改装而成的
B．秤盘里放的东西越重，电路中的电流越小
C．秤盘里放的东西越重，AB 电阻两端的电压越小
D．R0 电阻去掉后，也能保证电路安全工作

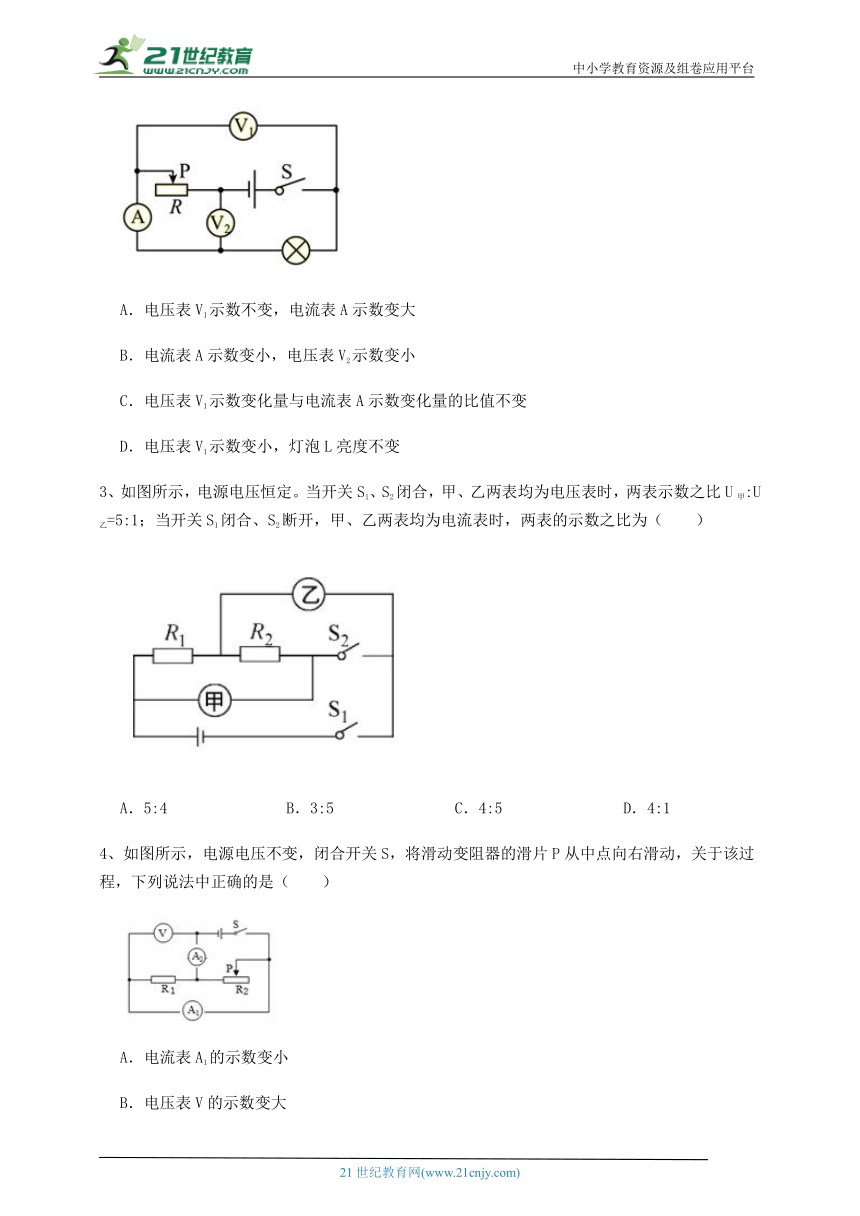

2、如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数变化量与电流表A示数变化量的比值不变
D．电压表V1示数变小，灯泡L亮度不变
3、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（　　）
A．5:4 B．3:5 C．4:5 D．4:1
4、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动，关于该过程，下列说法中正确的是（　　）
A．电流表A1的示数变小
B．电压表V的示数变大
C．电流表A2与电流表A1的差值变大
D．电压表V的示数与电流表A2的示数的比值变大

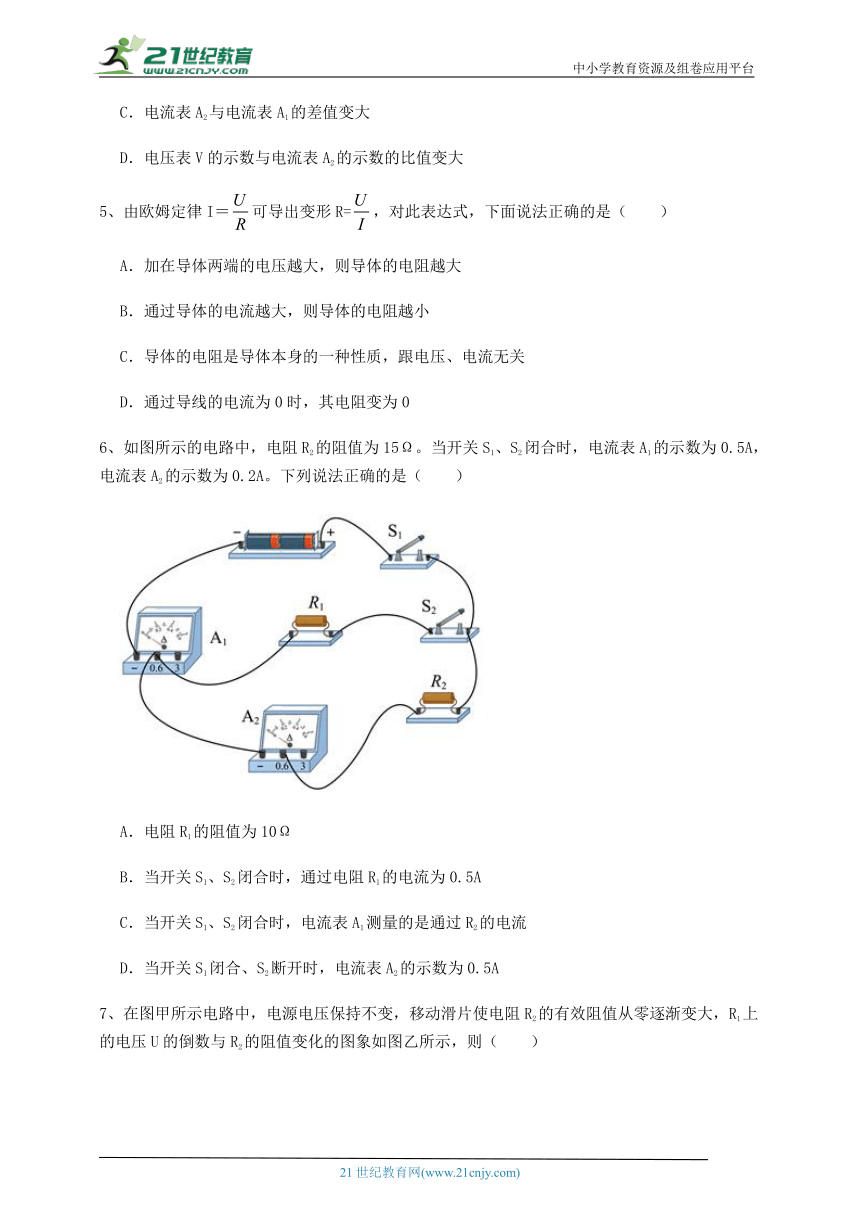

5、由欧姆定律I＝可导出变形R=，对此表达式，下面说法正确的是（　　）
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．导体的电阻是导体本身的一种性质，跟电压、电流无关
D．通过导线的电流为0时，其电阻变为0
6、如图所示的电路中，电阻R2的阻值为15Ω。当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。下列说法正确的是（　　）
A．电阻R1的阻值为10Ω
B．当开关S1、S2闭合时，通过电阻R1的电流为0.5A
C．当开关S1、S2闭合时，电流表A1测量的是通过R2的电流
D．当开关S1闭合、S2断开时，电流表A2的示数为0.5A

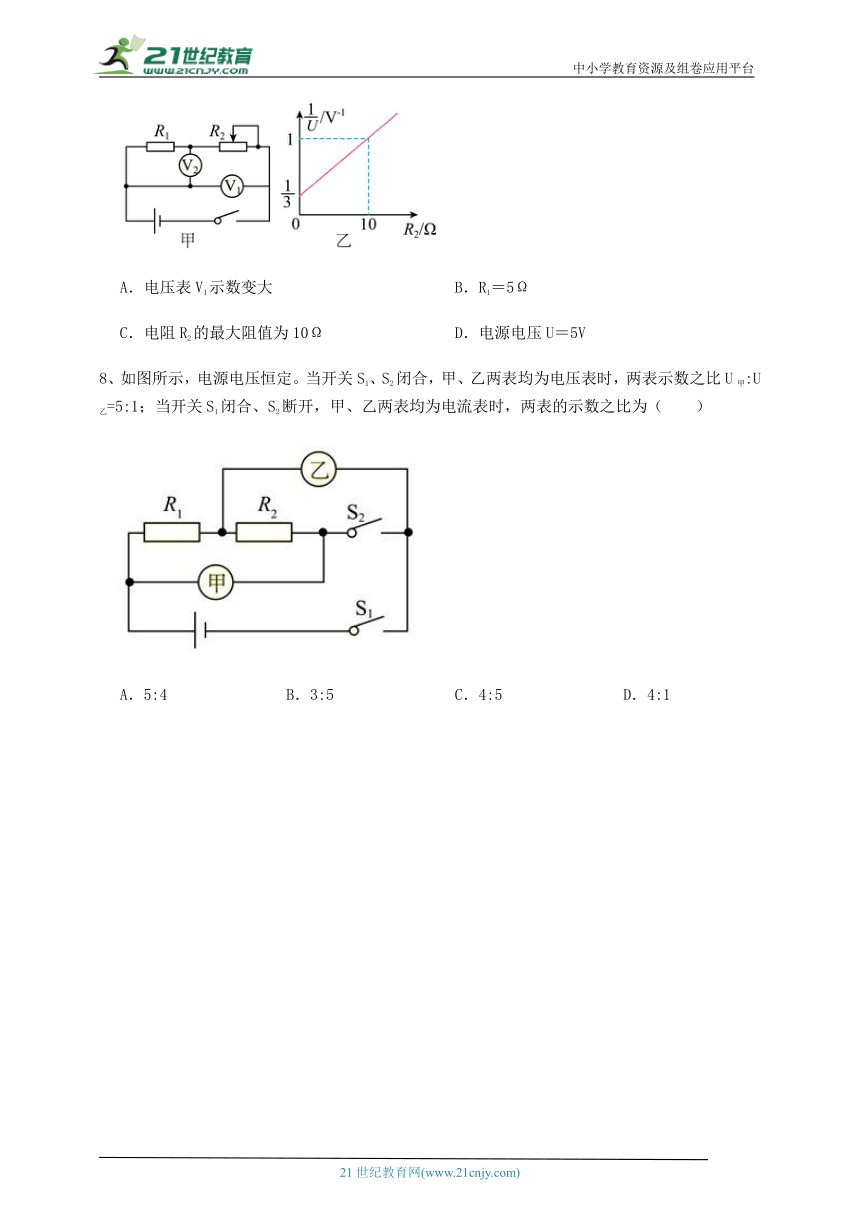

7、在图甲所示电路中，电源电压保持不变，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（　　）
A．电压表V1示数变大 B．R1＝5Ω
C．电阻R2的最大阻值为10Ω D．电源电压U＝5V
8、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（　　）
A．5:4 B．3:5 C．4:5 D．4:1

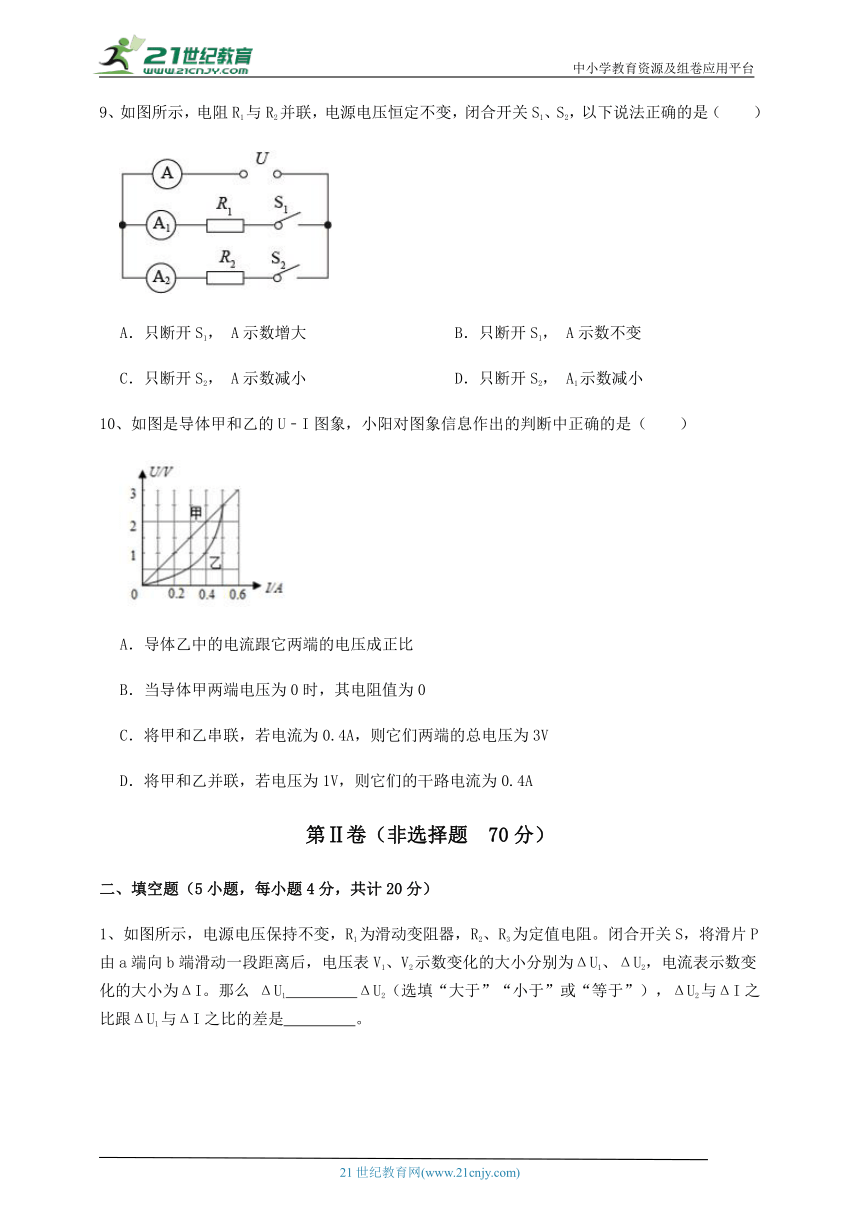

9、如图所示，电阻R1与R2并联，电源电压恒定不变，闭合开关S1、S2，以下说法正确的是（　　）
A．只断开S1， A示数增大 B．只断开S1， A示数不变
C．只断开S2， A示数减小 D．只断开S2， A1示数减小
10、如图是导体甲和乙的U﹣I图象，小阳对图象信息作出的判断中正确的是（　　）
A．导体乙中的电流跟它两端的电压成正比
B．当导体甲两端电压为0时，其电阻值为0
C．将甲和乙串联，若电流为0.4A，则它们两端的总电压为3V
D．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示，电源电压保持不变，R1为滑动变阻器，R2、R3为定值电阻。闭合开关S，将滑片P由a端向b端滑动一段距离后，电压表V1、V2示数变化的大小分别为ΔU1、ΔU2，电流表示数变化的大小为ΔI。那么 ΔU1　 　ΔU2（选填“大于”“小于”或“等于”），ΔU2与ΔI之比跟ΔU1与ΔI之比的差是　 　。
2、一根粗细均匀的金属导线，其电阻值为8Ω，将其剪成等长的两段后，每段导线的电阻值是　 　Ω，若将它们并联接入电路中，并联后的总电阻值是　 　Ω。
3、物理科技小组设计了一氧化碳泄露检测电路，如图所示，R为气敏电阻，其阻值随一氧化碳浓度增加而减小，R0为定值电阻，电源两端电压保持不变。当一氧化碳浓度增大时，则电压表示数　 　，电流表示数　 　 （选填“变大”、“变小”或“不变”）
4、有两个电路元件A和B，流经各元件的电流I与其两端电压U的关系如图所示。把A、B两元件串联起来接在某一电源两端，测得电路中电流为0.2A，则此时RA：RB＝　 　；若把A、B元件并联起来接在1V电源两端，电路中的总电流为　 　A，此时RB＝　 　Ω。

5、如图所示，电源电压保持3V不变，小灯泡小灯泡L上标有“2.5V 0.2A”字样，小灯泡的阻值保持不变，开关S1闭合，S2断开时，灯泡正常发光，则R0的电阻值是　 　Ω；若再闭合S2，小灯泡L亮度　 　（选填“变亮”“变暗”或“不变”），电流表的示数变　 　。
三、计算题（5小题，每小题8分，共计40分）
1、在图甲所示电路中，闭合开关S后，发现电流表A的示数是0.1A，电压表V1的示数是6V，电压表V2的示数如图乙所示。求：
（1）此时灯泡L2灯丝电阻R2；
（2）电源电压U；
（3）灯泡L1两端的电压U1。
2、如图所示，将滑动变阻器的滑片P移至M端，闭合开关S，电流表示数为0.6A，电压表的示数为3V；滑片P移至N端，闭合开关S，电压表的示数为1V。求：
（1）电源的电压？
（2）电阻R0的阻值？
（3）滑动变阻器的最大阻值？
3、在如图甲所示的电路中，电源电压保持6V不变，R1的阻值为10Ω。闭合开关S，电压表的示数如图乙所示。求:
（1）通过电阻R1的电流；
（2）电阻R2两端电压；
（3）电路中的总电阻。
4、实验室中有一种欧姆表可以直接用来测量电阻的阻值，欧姆表的刻度盘如图甲所示，其工作原理如图乙所示。虚线框内为欧姆表的内部电路，电源电压 ，电流表的满偏电流即最大示数 ，不计电流表和电源内阻，滑动变阻器 的最大阻值为 ；虚线框外部有红、黑两个表笔a和b，红黑表笔相当于带接线柱的导线，在a、b间接入待测电阻即可测量该电阻的大小。
（1）欧姆表在测量前需要调零，即将红黑表笔直接相连，通过调节滑动变阻器的滑片使电流表示数达到最大，求此时滑动变阻器接入电路的阻值 ；
（2）保持滑动变阻器接入电路的阻值不变，在ab间接入一个待测电阻 ，若电流表示数 ，求 的阻值；
（3）针对此类型的欧姆表已知电源电压为U，电流表的满偏电流为 ，当ab间的外接电阻 时，滑动变阻器接入电路的最小电阻为 （即欧姆表的内阻r），电流表和电源的内阻均不计，试推证：欧姆表刻度盘正中间的刻度值（即电路中的电流为满偏电流一半时对应的ab之间接入的电阻值）为欧姆表的内阻r。
5、在学校综合实践活动课上，小玲设计了一个电子身高测量仪，如图所示。电源电压U为6V，定值电阻R0为20Ω，电压表的示数与身高的关系如下表所示。
身高h/cm 160 165 170 175 180
电压表示数U/V 0 2 3 3.6 4
（1）电路的最大电流是多少？
（2）身高180cm的同学站立时，此时滑动变阻器接入电路的电阻值多大？
（3）当电压表示数为1V时，被测同学的身高多少？
四、实验探究（1小题，每小题10分，共计10分）
1、小健同学选用电源电压为6V的铅蓄电池组、电流表、电压表等器材测量定值电阻Rx的阻值，他已连接了部分电路，如图甲所示，请你接着完成下列步骤：
（1）用笔画线代替导线完成实物图的连接；
（2）电路连接完整后闭合开关S，移动滑片P时发现电压表无示数，电流表有示数且不断变化，则电路故障可能是　 　；
（3）排除故障后再次闭合开关S，移动滑片P，当电压表示数为3.6V时，电流表的示数如图乙所示，这时电路中的电流为　 　A，电阻Rx的阻值为　 　Ω；通过调节滑动变阻器，测得多组Rx的电压和电流值，最后算出Rx阻值的平均值，这样做的目的是　 　；
（4）利用上面已连好的电路，还可以完成的实验是　 　；
（5）在完成Rx阻值的测量后，将电阻Rx换成小灯泡，继续调节滑动变阻器，测得多组小灯泡的电压和电流值，根据前后所得数据描绘出电阻Rx及小灯泡的U-I图像，如图丙、丁所示，其中　 　（选填“丙”或“丁”）图是小灯泡的U-I图像。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】A．电子秤刻度盘串联在电路中，电子秤刻度盘应，该是电流表，A不符合题意；
B．秤盘里放的东西越重，P下滑，AB 电阻阻值变小，电路中的电流变大，B不符合题意；
C．根据串联电路的分压原理，秤盘里放的东西越重，P下滑，AB 电阻阻值越小，AB 电阻两端的电压越小，C符合题意；
D．R0电阻去掉后，重物过重时可能会导致电源短路，D不符合题意。
故答案为：C。
【分析】物体越重，弹簧被压缩的越短，滑片下移，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
2、【答案】C
【解析】【解答】电路为灯泡和滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测整体电流，则当滑片向左移动时，接入电路电阻变大，总电阻变大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可得，滑动变阻器所分电压变大，灯泡所分电压变小，则电压表V1示数变小，V2示数变大，灯泡亮度变暗，由于电压表V1和电流表均测灯泡，则其比值为灯泡的阻值，灯泡阻值不变，则电压表V1示数变化量与电流表A示数变化量的比值不变，ABD不符合题意，C符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化。
3、【答案】C
【解析】【解答】当开关S1、S2闭合，甲、乙两表均为电压表时，电阻R1和R2串联，甲电压表测的是电源电压，乙电压表测的是R2的电压，假设R2的电压为U2，因为甲乙两个电表的示数之比为5:1，所以电源电压为5U2，所以R1和R2电阻之比为
当开关S1闭合、S2断开，甲、乙两表均为电流表时，电阻R1和R2并联，电表甲测R2的电流，电表乙测干路电流，所以甲乙两表示数之比为
故答案为：C。
【分析】如果两个电表为电流表，两个电阻是并联关系，电压相等，干路电流等于两条支路电流之和，电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流，结合电阻关系求解电流的关系。
4、【答案】D
【解析】【解答】AB．由电路图可知，电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。因电源电压不变，所以，滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过电阻R1的电流不变，电流表A1的示数不变，AB不符合题意；
CD．将滑动变阻器的滑片P从中点向右滑动时，滑动变阻器接入电路中的电阻变大，由 可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，电流表A1的示数不变，所以，干路电流变小，即电流表A2的示数变小，故电流表A2与电流表A1的差值变小，则电压表V的示数与电流表A2的示数的比值变大，C不符合题意，D符合题意。
故答案为：D。
【分析】 由电路图可知，电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。 根据电源电压可知，电压表V的示数变化；根据并联电路中各支路独立工作可判断A1的示数不变；滑动变阻器的滑片P从中点向右滑动 ，接入电路的电阻变大；根据欧姆定律得出通过R2的电流变小，结合A1的示数不变，得出A2的示数变小，从而可判断CD选项.
5、【答案】C
【解析】【解答】电阻是导体本身的一种性质，只与长度、横截面积、材料、温度有关，与电流、电压无关，公式可以通过电压与电流的比值计算电阻大小，ABD不符合题意，C符合题意。
故答案为：C。
【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
6、【答案】A
【解析】【解答】ABC．当开关S1、S2闭合时，R1与R2并联，电流表A1位于干路，电流表A2位于R2支路，则电流表A1测干路电流，电流表A2测R2支路电流；因并联电路中各支路两端的电压相等，所以，由 I= 可得，电源的电压U=I2R2=0.2A×15Ω=3V
因并联电路中干路电流等于各支路电流之和，所以，通过电阻R1的电流I1=I-I2=0.5A-0.2A=0.3A
电阻R1的阻值
A符合题意；BC不符合题意；
D．当开关S1闭合、S2断开时，电路中只有R2工作，由于电源电压不变，则通过R2的电流不变，即电流表A2示数为0.2A不变，D不符合题意。
故答案为：A
【分析】理清元件的连接方式及电表的测量对象，根据并联电路的电压特点和欧姆定律求出电源的电压，利用并联电路的电流特点求出通过电阻R1的电流，再根据欧姆定律求出电阻R1的阻值；再根据并联电路中各支路独立工作、互不影响判断开关S2断开时电流表A2的示数。
7、【答案】B
【解析】【解答】由图知电阻R1与滑动变阻器R2串联，电压表V1测电源电压，电压表V2测R1两端电压。
A．因电压表V1测电源电压，由于电源电压不变，则电压表V1示数不变，A不符合题意；
BD．由图乙知，R2＝0时，R1上的电压U的倒数
R1两端电压U1＝3V
由于此时电路中只有R1连入电路，所以，电源电压U＝U1＝3V
根据图乙可知，当R2′＝10Ω时，R1上的电压U的倒数
则此时R1两端电压U1′＝1V
根据串联电路的总电压等于各分电阻两端的电压之和可知，变阻器的电压为U2′＝U﹣U1′＝3V﹣1V＝2V
R1两端的电压为变阻器电压的0.5倍，根据分压原理R1＝0.5×R2′＝0.5×10Ω＝5Ω
B符合题意，D不符合题意。
C．根据图像可知，电阻R2的最大阻值大于10Ω，C不符合题意。
故答案为：B。
【分析】理清元件的连接方式及电表的测量对象，电压表V1测电源电压，由于电源电压不变，则电压表V1示数不变；由图乙知：当电阻R2的有效阻值为零时，R1上的电压U的倒数为，则R1两端电压为3V，即电源电压为3V；然后根据R2的有效阻值为10Ω时，R1上的电压U的倒数求出此时R1两端电压，最后根据串联电路电压特点和欧姆定律即可求出R1的阻值。
8、【答案】C
【解析】【解答】当开关S1、S2闭合，甲、乙两表均为电压表时，电阻R1和R2串联，甲电压表测的是电源电压，乙电压表测的是R2的电压，假设R2的电压为U2，因为甲乙两个电表的示数之比为5:1，所以电源电压为5U2，所以R1和R2电阻之比为
当开关S1闭合、S2断开，甲、乙两表均为电流表时，电阻R1和R2并联，电表甲测R2的电流，电表乙测干路电流，所以甲乙两表示数之比为
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路电流的规律和欧姆定律表示出电阻之比；根据并联电路电压规律和欧姆定律表示出两支路的电流之比，根据两电阻的关系即可求出两表示数比值。
9、【答案】C
【解析】【解答】AB．由图可知，电阻R1与R2并联，电流表A测干路电流，A1测R1支路电流，A2测R2支路电流。当只断开S1，则R1支路断路电流为零、 R2支路不受影响，根据并联电路电流特点可知，干路电流会减小，即A示数减小。AB不符合题意；
CD．当只断开S2，则R2支路断路电流为零、R1支路不受影响，即A1示数不变，根据并联电路电流特点可知，干路电流会减小，即A示数减小。C符合题意，D不符合题意。
故答案为：C。
【分析】分析电路结构，两个定值电阻是并联关系，电压相等，干路电流等于两条支路电流之和，闭合一支路开关，使得干路电流增加而各支路两端的电压不变。
10、【答案】C
【解析】【解答】A．由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，A不符合题意；
B．由图可知，甲的电阻
电阻是导体本身的一种性质，与两端的电压和通过的电流无关，故甲两端电压为0时，其电阻值仍为5Ω，B不符合题意；
C．将甲和乙串联，若电流为0.4A，则通过两电阻的电流均为0.4A，由图象可知此时 、 ，由串联电路中总电压等于各分电压之和可知，它们两端的电压 ，C符合题意；
D．甲、乙并联在1V电源时，根据并联电路的电压特点可知两电阻两端的电压为1V，由图象可知， 、 ，由并联电路中干路电流等于各支路电流之和可知，干路电流 ，D不符合题意。
故答案为：C。
【分析】两个电阻串联，电流相同，分得的电压与电阻成正比；两个电阻并联，电压相同，分得的电流与电阻成反比，结合电流与电压的规律，利用欧姆定律求解即可。
二、填空题
1、【答案】小于；R2
【解析】【解答】由电路图可知，滑动变阻器R1与定值电阻R2、R3串联在电路中，V1测R1和R2两端电压，V2测R2和R3两端电压，电流表测电路中电流，P由a端向b端滑动，R1连入电路的电阻减小，电路的总电阻减小，由 可知电路中电流变大，由U=IR可知，定值电阻R2、R3的两端的电压都变大，则R1两端的电压变小，电源电压保持不变，所以
则 ，且
所以V1的示数变小， 且 。
U2与 I之比再跟 U1与 I之比的差为
【分析】滑动变阻器滑片向右端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
2、【答案】4；2
【解析】【解答】一根粗细均匀的金属导线，电阻值为8Ω，将其剪成等长的两段后，则每段长度变为原来的 ，则每段导线的电阻值是原来 ，即为8Ω× =4Ω。再把得到的两段并联起来使用，横截面积变为原来的2倍，长度变为原来的 ，所以阻值变为原来的 ，即为8Ω× =2Ω。
【分析】导体电阻和长度有关，导线越短，电阻越小，横截面积变大时，电阻变小。
3、【答案】变小；变大
【解析】【解答】当一氧化碳浓度增大时，其阻值随一氧化碳浓度增加而减小，由于串联分压，电阻变小，则电压变小，电压表的示数变小。由于电源电压不变，电阻的阻值变小，总电阻变小，则电流变大，故电流表的示数变大。
【分析】在串联电路中，电阻减小，电流变大，减小的电阻分压减小。
4、【答案】4：5；0.15；20
【解析】【解答】A、B两元件串联时，通过A、B两元件的电流相等，为I=0.2A；由图可知UA=2V,UB=2.5V，
A、B元件并联起来接在1V电源两端，A、B两元件两端电压相等，为U=1V；由图可知IA=0.1A,IB=0.05A，电路中的总电流为I=IA+IB=0.1A+0.05A=0.15A；
【分析】由图找出A、B两元件串联和并联时的电流和电压是关键，最后用欧姆定律及变形公式进行计算。
5、【答案】2.5；变暗；大
【解析】【解答】解：（1）开关S1闭合，S2断开时，灯泡与R0串联，电流表测量电路电流；
因为灯泡正常发光，所以电路电流为0.2A；
由I＝ 可得，R总＝ ＝ ＝15Ω，RL＝ ＝ ＝12.5Ω，
又因为串联电路的总电阻等于各部分电阻之和，所以R0的阻值：R0＝R﹣RL＝15Ω﹣12.5Ω＝2.5Ω；（2）S1、S2均闭合时，灯泡与R并联后再与R0串联，电流表测量干路电流；
因为并联后的总电阻变小，所以灯泡与R并联后总电阻小于灯泡的阻值，而R0的阻值不变，因此电路的总电阻会变小；由于串联电路起分压作用，所以灯泡与R并联的电路两端电压将变小，由P＝ 可知，灯泡的实际功率变小，故灯泡的亮度变暗；
由I＝ 可知，电路的总电流变大，即电流表的示数变大。
故答案为：2.5；变暗；大
【分析】根据电压和电流的比值计算电阻，电阻并联时，总电阻减小，并联处分压减小，根据分压和电阻分析电流的变化。
三、计算题
1、【答案】（1）解：电路为串联电路，电压表V2测L2两端电压，示数为2V，则此时L灯丝电阻为：
答：L2灯丝电阻为20Ω
（2）解：电压表V1测电源电压，则电源电压U=6V；
答：电源电压为6V；
（3）解：灯泡L1两端电压为：U1=U-U2=6V-2V=4V
答：灯泡L1两端的电压为4V。
【解析】【分析】（1）根据电压和电流的比值计算电阻大小；（2）根据并联电路电压规律，分析电压；（3）串联电路中各用电器电压和等于电源电压。
2、【答案】（1）从电路图可以看到，当滑片P移到M端，R=0，电源电压U等于R0两端电压，即
电源的电压是3V。
答：电源的电压是3V；
（2）滑片P移至M端，闭合开关S，通过电阻R0的电流I0=0.6A，则R0的阻值
电阻R0的阻值是5Ω。
答：电阻R0的阻值是5Ω；
（3）当滑片P移到N端，R阻值最大，通过R0的电流
串联电路电流处处相等，则流过R的电流也是0.2A，电阻R0的电压是1V，电源电压是3V，根据串联电路的电压规律可知，R的电压
根据欧姆定律的变换式 可知，这个最大的R阻值
这个最大的R阻值是10Ω。
答：滑动变阻器的最大阻值是10Ω。
【解析】【分析】（1）电压表连接在电源两端时，测量电源电压；
（2）根据电压和电流的比值计算电阻；
（3）利用电压和电阻的比值计算电流；根据用电器的分压和电流的比值计算电阻。
3、【答案】（1）解：由图乙可知，电压表的示数为2V，通过电阻R1的电流为
答：通过电阻R1的电流0.2A；
（2）解：电阻R2两端电压U2=U-U1=6V-2V=4V
答：电阻R2两端电压4V；
（3）解：电路中的电流I=I1=0.2A
电路中的总电阻
答：电路中的总电阻30Ω。
【解析】【分析】（1）利用电压和电阻的比值计算电流；
（2）根据串联电路电压规律，计算分压；
（3）利用电压和电流的比值计算电阻。
4、【答案】（1）解：由图可知，当红黑表笔直接相连时，不计电流表和电源内阻，电路是滑动变阻器的简单电路，电流表测电路中电流，电流表达到满偏电流时滑动变阻器接入电路的阻值
答：欧姆表在测量前需要调零，即将红黑表笔直接相连，通过调节滑动变阻器的滑片使电流表示数达到最大，此时滑动变阻器接入电路的阻值 是500Ω
（2）解：保持滑动变阻器接入电路的阻值不变，在ab间接入一个待测电阻 ，两者串联，所以电路的总电阻
由串联电路的电阻特点可得 的阻值
答：保持滑动变阻器接入电路的阻值不变，在ab间接入一个待测电阻 ，若电流表示数 ， 的阻值是1000Ω
（3）解：不计电流表和电源内阻时，欧姆表的内阻 ，由前面分析可知，欧姆表调零时，此时
即
欧姆表指针指在表盘正中间位置时，电路中电流为 ，故此时电路中总电阻为
此时a和b间的接入电阻值即指针指示的值
所以欧姆表刻度盘正中间的刻度值为其内阻。
【解析】【分析】（1）结合电源电压和电流，利用欧姆定律求解电阻即可；
（2）同理，结合电源电压和电流，利用欧姆定律求解总电阻，减去滑动变阻器的电阻即为外接电阻的阻值；
（3）同理，结合电源电压和电流，利用欧姆定律求解总电阻，减去滑动变阻器的电阻即为内阻。
5、【答案】（1）解：当滑动变阻器接入电路中阻值为0时，电路中电流最大，由题意可知，电路的最大电流为
答：电路的最大电流是0.3A；
（2）由表格可知身高180cm时电压表的示数为4V，串联电路总电压等于各部分电压之和，则定值电阻两端的电压为U0＝U-UR＝6V-4V＝2V
此时通过电路的电流为
串联电路各处电流相等，则滑动变阻器接入电路的电阻值为
答：身高180cm的同学站立时，此时滑动变阻器接入电路的电阻值为40Ω；
（3）由（2）可知，180cm时接入电路的电阻为40Ω，160cm时接入电路的电阻为0，则1cm的电阻丝的阻值为
当电压表示数为1V时，定值电阻两端的电压为
此时通过电路的电流为
此时滑动变阻器接入电路的电阻为
则滑动变阻器接入电路中的电阻丝的长度为
则该同学身高为160cm+2cm＝162cm
答：当电压表示数为1V时，被测同学的身高为162cm。
【解析】【分析】（1）根据电压和电阻的比值，计算电流；
（2）利用电压和电阻的比值计算电流；根据电压和电流的比值，计算电阻；
（3）根据串联电路分压规律，计算分压，利用电压和电阻的比值计算电流；利用电压和电流的比值计算电阻，计算导线的长度。
四、实验探究
1、【答案】（1）
（2）灯泡短路
（3）0.3；12；减小误差
（4）研究电流跟电压的关系
（5）丙
【解析】【解答】（1）电流表串联在电路中，电压表和电阻并联，由题意可知，电压表示数为3.6V，电压表选择0~15V，变阻器一上一下连入电路中，如图所示：
（2）电路连接完整后闭合开关S，移动滑片P时电流表有示数，说明电路是通路，发现电压表无示数，电路中故障可能是电阻短路。
（3）由图乙可知，电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.3A。
电阻Rx的阻值为
在实验中，为减小误差，应改变滑动变阻器的阻值，测三组数据求平均值。
（4）用此实验还可以测电阻R的电功率，研究电流跟电压的关系。
（5）灯泡电阻随灯泡电压的增大而增大，它的U-I图像是一条曲线，丙图符合题意。
【分析】（1）结合实验目的及电表的使用方法连接实物图即可。
（2）电流表有示数，说明电路是通路，发现电压表无示数，则与电压表并联的部分短路。
（3）结合电流表的量程读出示数，利用欧姆定律求得电阻Rx的阻值。在实验中，为减小误差，多次测量，求平均值。
（4）本电路在初中物理电学实验中应用广泛，可用于测定值电阻的电阻、功率，还能探究电流跟电压、电阻的关系。
（5）小灯泡的电阻随温度的升高而增大，据此分析即可。
