(共17张PPT)
15.4 电流的测量

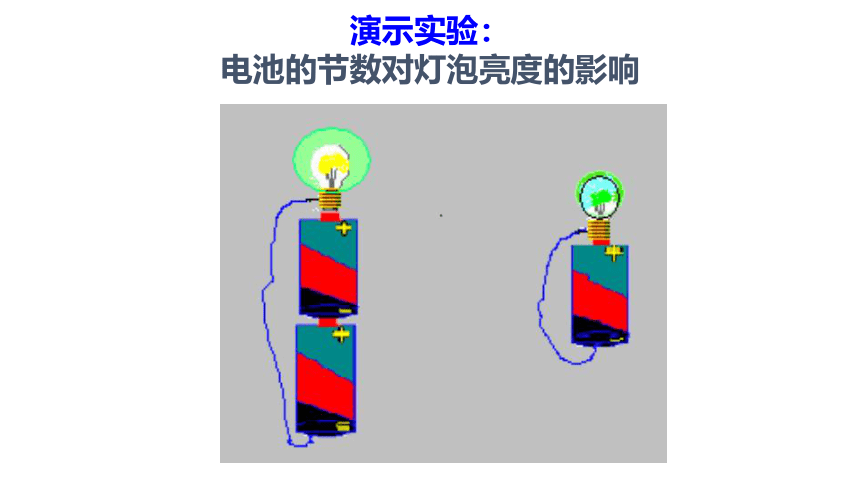

演示实验:
电池的节数对灯泡亮度的影响
课堂导入

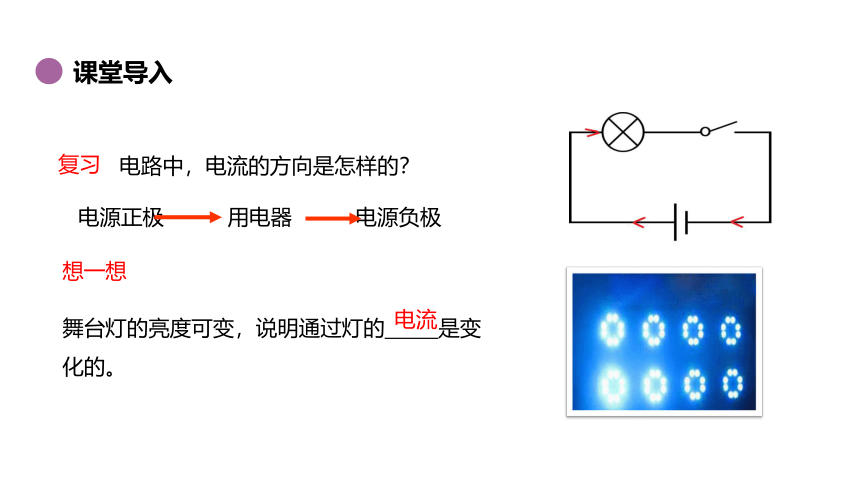

复习
电路中,电流的方向是怎样的?
电源正极 用电器 电源负极
舞台灯的亮度可变,说明通过灯的 是变化的。
想一想
电流
1.电流(I):表示电流强弱的物理量。
2.单位:安培,简称安,符号是A。
常用单位:毫安(mA) 1 mA=10-3 A
   微安(mA) 1 mA =10-6 A
安培:(1775年—1836年)法国物理学家、化学家,在电磁作用方面的研究成就卓著,电动力学的先创者,对数学也有贡献。

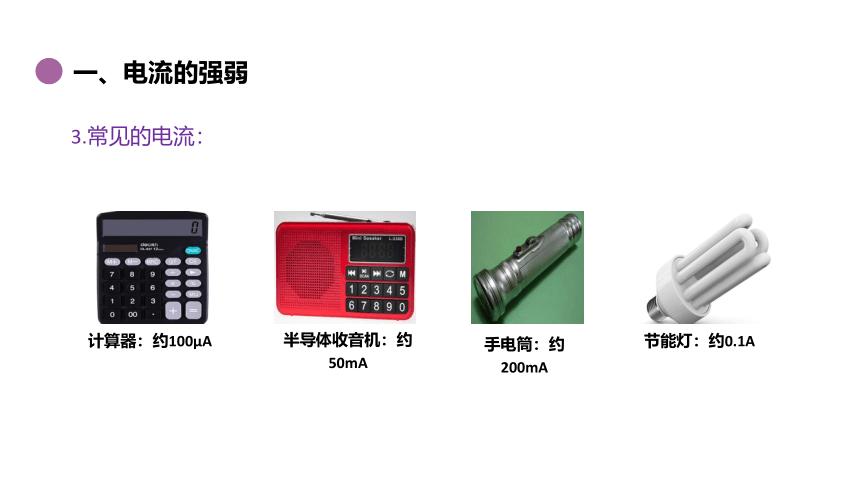

3.常见的电流:
计算器:约100μA
半导体收音机:约50mA
手电筒:约200mA
节能灯:约0.1A
一、电流的强弱

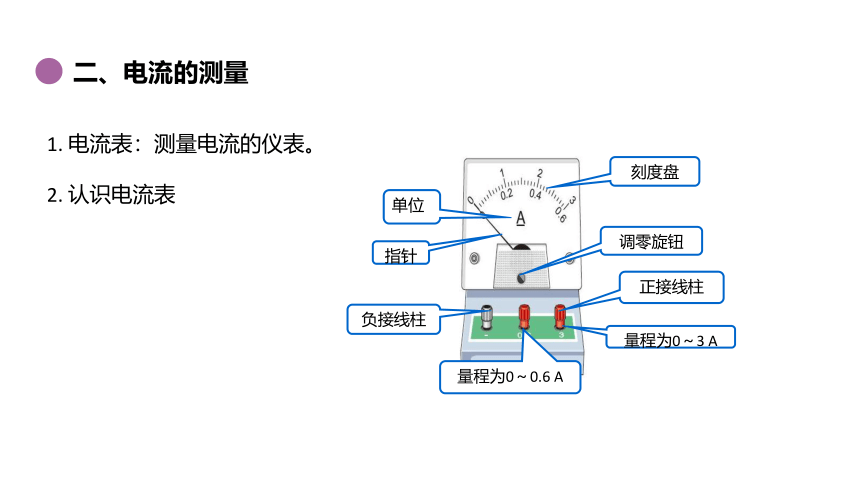

1. 电流表:测量电流的仪表。
2. 认识电流表
刻度盘
单位
指针
调零旋钮
正接线柱
负接线柱
量程为0~0.6 A
量程为0~3 A
二、电流的测量

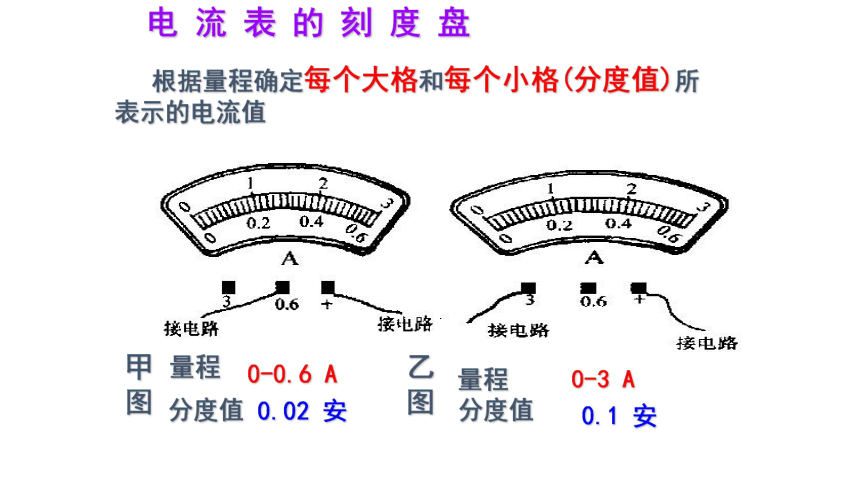

电 流 表 的 刻 度 盘
根据量程确定每个大格和每个小格(分度值)所表示的电流值
甲 图
量程
0-0.6 A
分度值
分度值
0.02 安
0.1 安
乙 图
0-3 A
量程
探究电流表的使用方法
1、电流表在使用时与被测的用电器是串联还是并联?
2、常用电流表有三个接线柱,标有“-”、“0.6”和“3”,使用时怎样让电流流过电流表?
3、如何选择电流表的量程?
4、电流表能否直接连到电源的两极上?
5、怎样在电流表上读数?
电流表的正确使用方法
1.电流表必须和被测的用电器串联
2.电流必须从正接线柱流入,从负接线柱流出.
(否则,指针会反偏)
3.被测电流不要超过电流表的量程。(使用时先选用较大量程,进行“试触”)
  1.连接实物图,要求两灯并联,开关控制两盏灯,电流表测灯L2的电流(约0.5 A),并画出电路图。
L2
L1
S
L2
L1
A
  2.根据所给电路图连接实物图。
L2
L1
A1
A2
A2
A1
  3.开关控制 ,电流表A1 测 的电流,电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
4.某同学估计小灯泡的电流约为0.80安培,则应选择右图的 和 接线柱。

0.6A
课堂小结
电流的强弱
电流的测量
电流表的正确使用
关键
