北师大版九年级物理第十二章欧姆定律难点解析
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

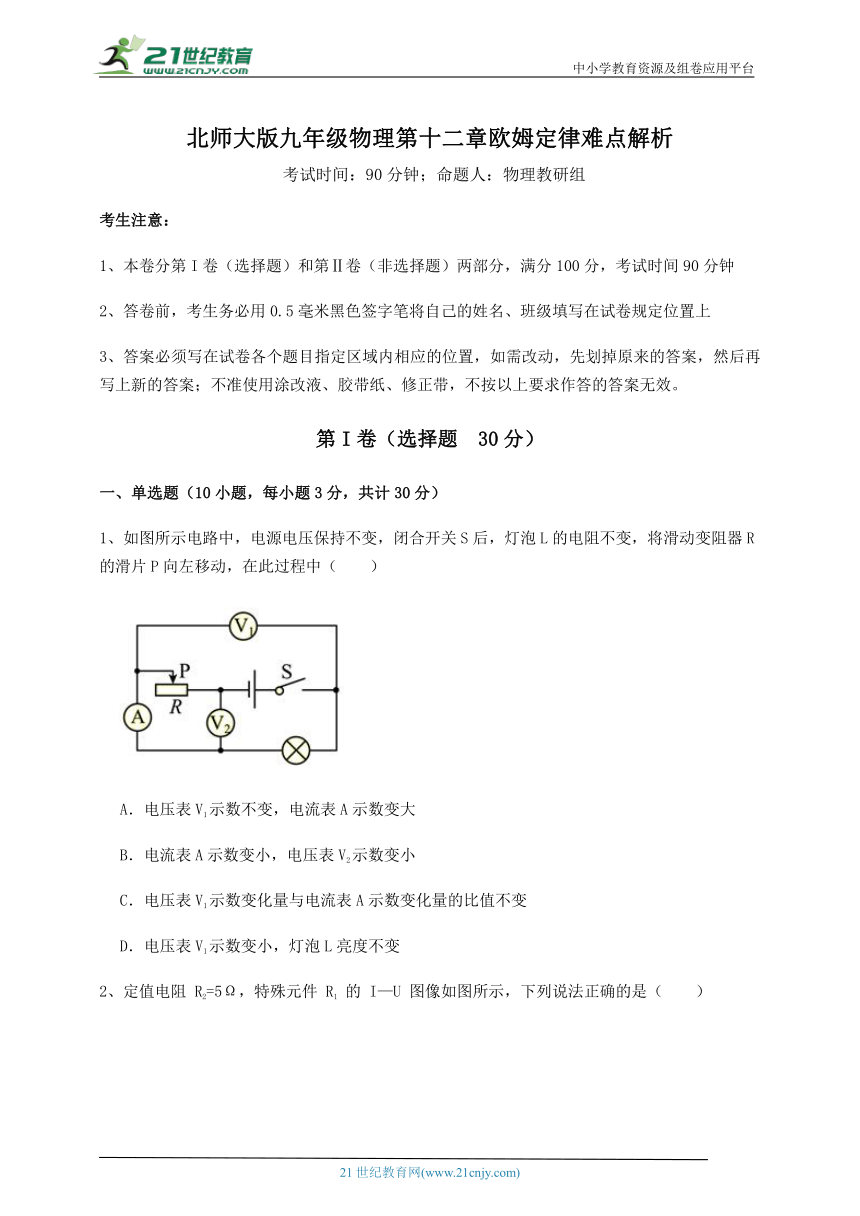

1、如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数变化量与电流表A示数变化量的比值不变
D．电压表V1示数变小，灯泡L亮度不变

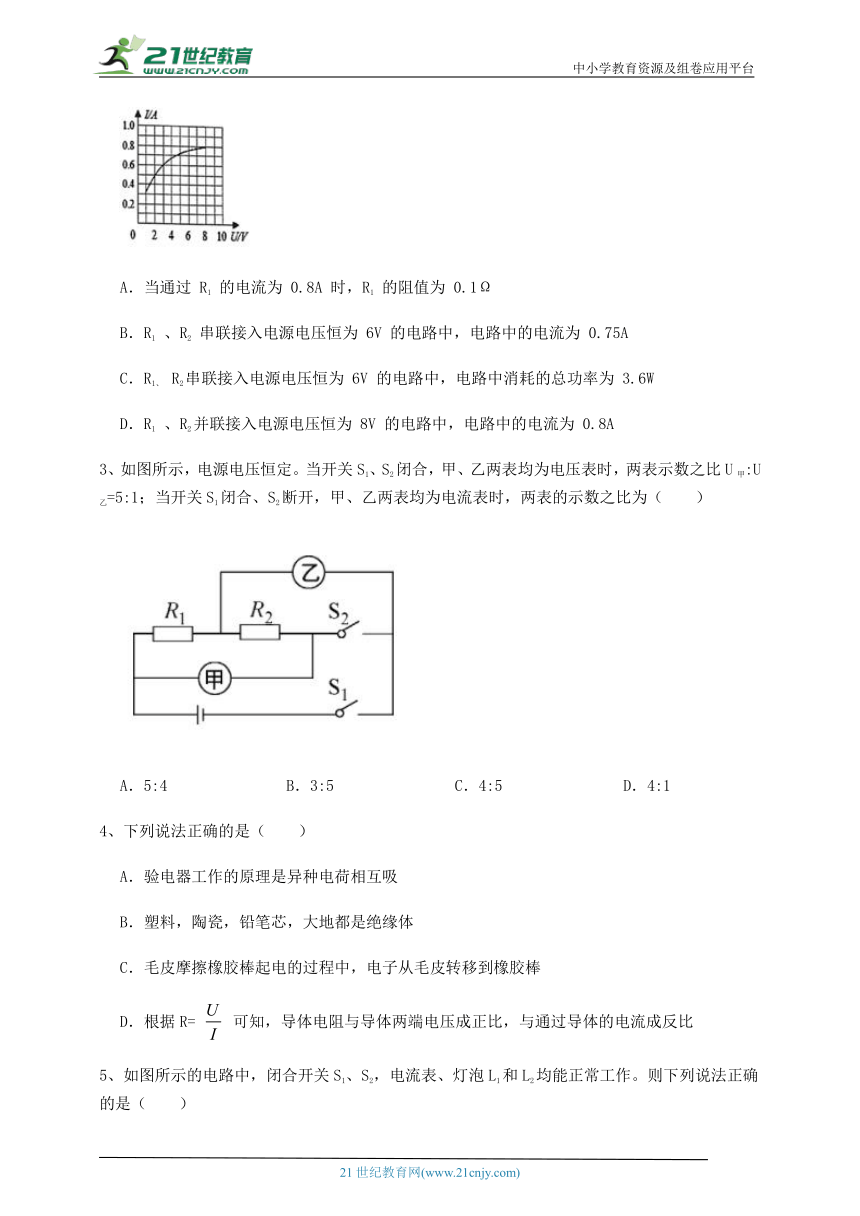

2、定值电阻 R2=5Ω，特殊元件 R1 的 I—U 图像如图所示，下列说法正确的是（　　）
A．当通过 R1 的电流为 0.8A 时，R1 的阻值为 0.1Ω
B．R1 、R2 串联接入电源电压恒为 6V 的电路中，电路中的电流为 0.75A
C．R1、 R2串联接入电源电压恒为 6V 的电路中，电路中消耗的总功率为 3.6W
D．R1 、R2并联接入电源电压恒为 8V 的电路中，电路中的电流为 0.8A
3、如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（　　）
A．5:4 B．3:5 C．4:5 D．4:1
4、下列说法正确的是（　　）
A．验电器工作的原理是异种电荷相互吸
B．塑料，陶瓷，铅笔芯，大地都是绝缘体
C．毛皮摩擦橡胶棒起电的过程中，电子从毛皮转移到橡胶棒
D．根据R= 可知，导体电阻与导体两端电压成正比，与通过导体的电流成反比
5、如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）
A．开关S1、S2都闭合，灯泡L1和L2串联
B．只闭合开关S1，电源外部电流流向为a→b→c→d
C．开关S1、S2都闭合，灯泡L1与L2的亮度一定相同
D．先闭合S1，再闭合开关S2，电流表示数变大
6、如图所示，在“探究电流与电压关系”的实验中，得出电流与电压的关系图像正确的是（　　）
A． B．
C． D．
7、如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（　　）
A．电流表A示数变小
B．电压表V1示数不变
C．电压表V2示数与电流表A示数乘积变小
D．电压表V1示数与电流表A示数比值变小

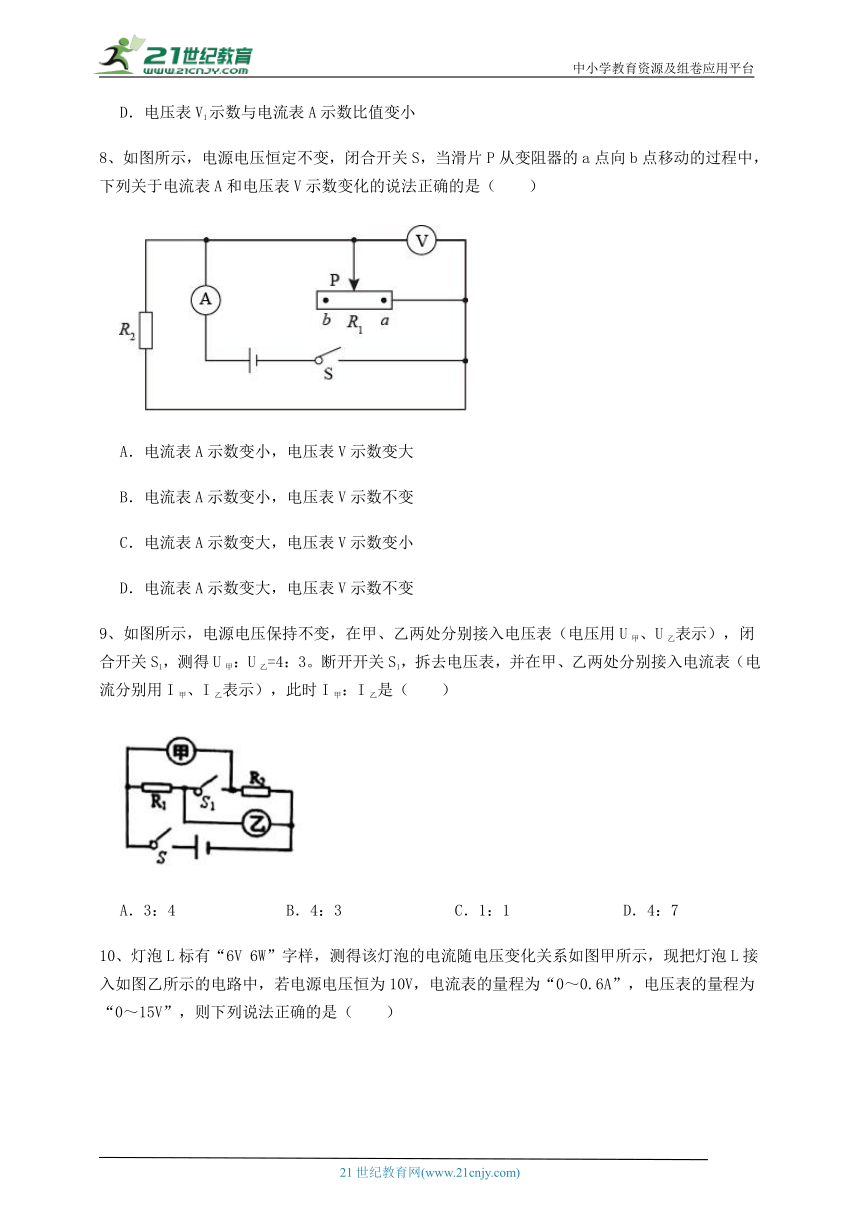

8、如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表A和电压表V示数变化的说法正确的是（　　）
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数不变
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数不变
9、如图所示，电源电压保持不变，在甲、乙两处分别接入电压表（电压用U甲、U乙表示），闭合开关S1，测得U甲：U乙=4：3。断开开关S1，拆去电压表，并在甲、乙两处分别接入电流表（电流分别用I甲、I乙表示），此时I甲：I乙是（　　）
A．3：4 B．4：3 C．1：1 D．4：7

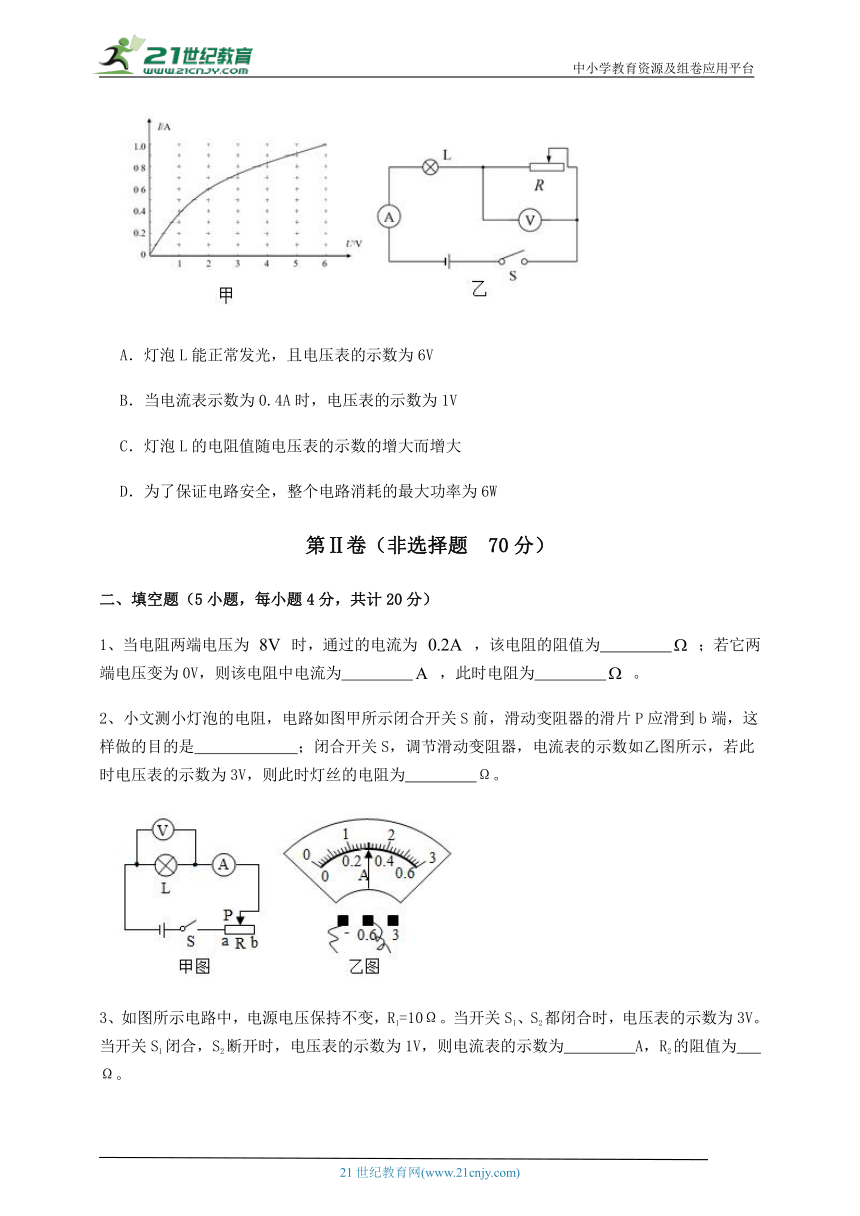

10、灯泡L标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（　　）
A．灯泡L能正常发光，且电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为1V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、当电阻两端电压为 时，通过的电流为 ，该电阻的阻值为　 　 ；若它两端电压变为0V，则该电阻中电流为　 　 ，此时电阻为　 　 。
2、小文测小灯泡的电阻，电路如图甲所示闭合开关S前，滑动变阻器的滑片P应滑到b端，这样做的目的是　 　；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，若此时电压表的示数为3V，则此时灯丝的电阻为　 　Ω。
3、如图所示电路中，电源电压保持不变，R1=10Ω。当开关S1、S2都闭合时，电压表的示数为3V。当开关S1闭合，S2断开时，电压表的示数为1V，则电流表的示数为　 　A，R2的阻值为　 　Ω。
4、小宇对物理现象很好奇，学习了电压表后，他很想知道为什么同一个表盘只要连接不同的接线柱，就可以实现量程的转换。于是，他将电学盒里的电压表如图甲的后盖打开，看到了如图乙所示的电路连接情况。小宇发现电压表其实是由一个小量程的电流表改装而成，“3V挡”和“15V挡”都是由同一个电流表分别与不同的电阻　 　联而成，电阻越大，量程越大，这里的电阻起到了　 　作用。
5、图示为电阻A和B的I-U图像．若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是 　 　 ;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是 　 　 V.
三、计算题（5小题，每小题8分，共计40分）
1、电子兴趣小组同学制作了一个简单的多用电表（可以测电压、电流、电阻）。如图所示为电表的电路图，M、N为电表两接线柱。已知选用的电流表内阻Rg＝50Ω、满偏电流Ig＝2mA，当接线柱N接A时为量程10mA的电流表；当接线柱N接C时为量程20V的电压表；当接线柱N接B时，将待测电阻接在MN两接线柱间，可以测出其电阻值，称为欧姆表。内接电池E的电压为1.5V，电阻忽略不计。
（1）R1、R2的阻值为多少？
（2）R3为调零电阻，即当接线柱N接B时，再MN两接线柱用导线直接连接，调节R3使电流表指针达到最大值，则此时R3的阻值为多少？
（3）若将某一待测电阻Rr接在MN间，指针指正中央位置，则待测电阻Rr的阻值为多少？
2、空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A划分的。某兴趣小 组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图。已知电源电压U=18 V，电压表量程为0 ~ 15 V，定值电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R= 103Ω
空气质量指数A 0 50 51 100 101 150 151 200 201 300 >300
空气质量等级 优 良 轻度污染 中度污染 重度污染 严重污染
（1）通过计算，判断电压表示数为10 V时对应的空气质量等级。
（2）更换定值电阻他可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A= 400，则更换后的定值电阻反的阻值应为多大
3、如图所示， Ω、 Ω，当S1、S2都断开时，电流表的示数为0.4 A，电压表示数为4 V，求：
（1） 的阻值；
（2）电源电压；
（3）当S1、S2都闭合时，电压表和电流表的读数（请画出相应的等效电路图）。
4、某型号汽车的油量显示电路如图甲所示，其中定值电阻R0＝10Ω，R为压敏电阻（厚度不计），位于油箱底部，A表是一量程为0~0.6A的电流表，作为油量指示表。压敏电阻的电阻值随所受压力的变化而变化，其对应关系如图乙所示。已知加满汽油时压敏电阻所受压力F为2.8N，A表示数为0.6A．求：
（1）加满汽油时压敏电阻的阻值；
（2）电源电压；
（3）汽油耗尽时电流表的示数。
5、 “创新”小组的同学们调查发现，雨雪天气里汽车后视镜会变模糊，影响行车安全．同学们设计了给后视镜除雾、除霜的加热电路．如图是加热电路原理图，电源电压100V，加热电阻R1与R2阻值均为100Ω，电路低温挡除雾，高温挡除霜．同学们对电路进行模拟测试，开启除霜模式加热后视镜lmin，用温度传感器测得其温度升高了6℃．[查资料得：后视镜玻璃质量约0.5kg，玻璃的比热容约0.8×103J/（kg·℃）]求：
（1）除霜模式下，电路中的电流；
（2）除霜模式下，电路的加热效率．
四、实验探究（1小题，每小题10分，共计10分）
1、在探究电流与电压关系的实验中，同学们设计了如图中的三种电路，试完成下列问题：
（1）甲同学认为图中的（b）电路比（a）电路好，理由是定值电阻能更好地保持　 　不变；
（2）乙同学认为图中的（c）电路比（b）更好，其理由是图（c）中的电路便于　 　；
（3）乙同学利用图（c）电路完成了本实验，测得数据如下：
实验次数 电压U（V） 电流I（A） 　
1 1 0.2 　
2 2 0.4 　
3 4 0.8 　
处理数据时，请你为该同学把上表中第四列（第一行）补上合适的栏目名称是　 　；
（4）估算图（c）中导体R的阻值是　 　欧；
（5）实验操作过程中，丙同学发现滑动变阻器已损坏，但经过思考后利用图（b）电路最终也能完成多次实验，该同学的做法是　 　。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】电路为灯泡和滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测整体电流，则当滑片向左移动时，接入电路电阻变大，总电阻变大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可得，滑动变阻器所分电压变大，灯泡所分电压变小，则电压表V1示数变小，V2示数变大，灯泡亮度变暗，由于电压表V1和电流表均测灯泡，则其比值为灯泡的阻值，灯泡阻值不变，则电压表V1示数变化量与电流表A示数变化量的比值不变，ABD不符合题意，C符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化。
2、【答案】C
【解析】【解答】A．由图可知，当R1的电流为 0.8A 时，对应的电压是8V，所以
A不符合题意；
BC．将R1、R2串联接入电源电压6V的电路中时，因串联电路中各处的电流相等，且总电压等于各分电压之和，并且R2=5Ω，所以，由图像可知，当电路中的电流I=0.6A时，U1′=3V，又因为
正好符合总电压等于各分电压之和，所以电路中的电流为 0.6A，则电路消耗的总功率
B不符合题意，C符合题意；
D．将R1、R2并联接入电源电压8V的电路中时，因并联电路中各支路两端的电压相等，所以
由图像可知，通过电阻R1的电流为I1=0.8A，通过R2的电流
因并联电路中干路电流等于各支路电流之和，所以，干路中的电流
D不符合题意。
故答案为：C。
【分析】结合题目给出的用电器的伏安特性曲线，特殊元件的图像的曲线，说明电阻是变化的；两个用电器串联，电流相同，分得的电压与电阻成正比；两个用电器并联，电压相同，分得的电流与电阻成反比，结合图像、欧姆定律和电流电压规律求解用电器两端的电流和电压，利用功率公式求解功率，再结合选项分析求解即可。
3、【答案】C
【解析】【解答】当开关S1、S2闭合，甲、乙两表均为电压表时，电阻R1和R2串联，甲电压表测的是电源电压，乙电压表测的是R2的电压，假设R2的电压为U2，因为甲乙两个电表的示数之比为5:1，所以电源电压为5U2，所以R1和R2电阻之比为
当开关S1闭合、S2断开，甲、乙两表均为电流表时，电阻R1和R2并联，电表甲测R2的电流，电表乙测干路电流，所以甲乙两表示数之比为
故答案为：C。
【分析】如果两个电表为电流表，两个电阻是并联关系，电压相等，干路电流等于两条支路电流之和，电流表可以测量电路中的电流，应串联使用，与哪个用电器串联，就测量流过那个用电器的电流，结合电阻关系求解电流的关系。
4、【答案】C
【解析】【解答】A．验电器是利用同种电荷相互排斥的原理工作的，A不符合题意；
B．铅笔芯，大地是导体，B不符合题意；
C．毛皮跟橡胶棒摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，C符合题意；
D．电阻是导体本身的性质，与电流电压无关，D不符合题意。
故答案为：C。
【分析】材料对电荷的束缚能力越强，越容易得到电子带负电，材料对电荷的束缚能力越弱，越容易失去电子带正电。
5、【答案】D
【解析】【解答】A．由图可知，开关S1、S2都闭合，灯泡L1和L2并联，A不符合题意；
B．由图可知，只闭合开关S1，电源外部电流从正极流向负极为d→c→b→a，B不符合题意；
C．灯泡规格不明，开关S1、S2都闭合，灯泡L1与L2的亮度不一定相同，C不符合题意；
D．先闭合S1，再闭合开关S2，电流表示数变大，D符合题意。
故答案为：D。
【分析】用电器并列连接，是并联电路；干路电流是各支路电流之和；电源外部电流方向从正极向负极方向。
6、【答案】C
【解析】【解答】导体中的电流与导体两端的电压和导体的电阻有关。电阻一定时，导体中的电流与导体两端的电压成正比，即在电阻一定时，电流与电压的关系图像为正比例函数图像，C符合题意；ABD不符合题意。
故答案为：C。
【分析】在电阻一定时，电流与电压的关系图像为正比例函数图像。
7、【答案】D
【解析】【解答】由电路图得，R1、R2串联，电压表V1测R1的电压，电压表V2测电源电压。闭合开关S，滑动变阻器的滑片向右滑动过程中，R1接入电阻变小，电路电流变大，电压表V1示数变小，电压表V1示数不变，所以电压表V2示数与电流表A示数乘积变大，电压表V1示数与电流表A示数比值变小。ABC不符合题意，D符合题意。
故答案为：D。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动方向判定变阻器接入电路电阻的变化，从而判定出电流的变化，由串联电路的分压规律判断两个电压表的示数变化。
8、【答案】B
【解析】【解答】电流从电源正极出发，经过电流表后分成两条支路，一条经过电阻R2，一条经过滑动变阻器，之后回到电源负极。因此电阻R2和滑动变阻器并联，电流表测量干路总电流。当滑片P从a点向b点移动的过程中，电阻变大，电压不变，滑动变阻器所在支路电流变小，通过定值电阻的电流不变，因此电流表示数变小。最后再看电压表，连接在电源两端，测量电源电压，因此保持不变。
故答案为：B。
【分析】在并联电路中，支路的电阻改变，干路电流变化；电源电压不变。
9、【答案】B
【解析】【解答】由电路图可知，甲、乙同时为电压表，开关闭合时，两电阻串联，电压表甲测R1两端电压，电压表乙测R2两端电压；通过两电阻的电流相等，两电阻阻值之比： ，
两电表都是电流表，开关断开时，两电阻并联，电流表甲测通过R2的电流，乙测通过R1的电流，两电阻并联，它们两端的电压相等，通过两电表的电流之比： ，
故答案为：B。
【分析】串联电路中各用电器分压比等于电阻比；并联电路中，支路电流比值与电阻成反比。
10、【答案】D
【解析】【解答】A．灯泡正常发光时的电压UL=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数UR=U﹣UL=10V﹣6V=4V
A不符合题意；
B．由图象可知，当I=0.4A时，UL=1V，所以UR=U﹣UL=10V﹣1V=9V
B不符合题意；
C．灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小。C不符合题意；
D．由图象可知，当灯泡正常发光（UL=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率Pmax=UImax=10V×0.6A=6W
D符合题意。
故答案为：D。
【分析】分析电路结构，小灯泡和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，小灯泡分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压变化范围，利用功率公式P=UI求解功率即可。
二、填空题
1、【答案】40；0；40
【解析】【解答】根据欧姆定律，该电阻的阻值为 若它两端的电压变为0V，没有电压不能形成电流，所以该电阻中的电流为0A。电阻是物体本身的一种属性，它的长度、横截面积和材料都没有改变，电阻大小不变仍为40Ω。
【分析】利用电压和电流的比值计算电阻；电阻和通过导体的电流、两端的电压无关。
2、【答案】保护电路；10
【解析】【解答】闭合开关前滑动变阻器滑片滑到b端，此时滑动变阻器接入阻值最大，电路电流最小，可起到保护电路元件不受损害的作用；如图乙电流表量程为0~0.6A，分度值为0.02A，则读数为0.30A，故可求灯丝电阻为：
【分析】为了保证电路安全，滑动变阻器应处在阻值最大端，结合小灯泡的电流和电压，利用欧姆定律求解灯泡的电阻即可。
3、【答案】0.1；20
【解析】【解答】当开关S1、S2都闭合时，R2被短路，电路中只有R1，电压表测量的是电源电压为3V。当开关S1闭合，S2断开时，电压表测量的是R1两端的电压为1V，电流表测量的是流经R1的电流为
则电流表的示数为0.1A。
当开关S1闭合，S2断开时，定值电阻R1和R2串联，电压表示数为1V，则加在R2两端的电压为2V，电流为0.1A，R2的阻值为
【分析】理清开关处于不同状态时元件的连接方式及电表的测量对象，根据串联电路的电流特点和欧姆定律求出电路中电流表的示数，根据串联电路的电压特点求出R2两端的电压，再根据欧姆定律求出R2的阻值。
4、【答案】串；分压
【解析】【解答】由图可知，接0~3伏量程时，表头与3.8千欧电阻串联，接0~15伏量程时，表头（电流表）与3.8千欧、15.7千欧电阻串联。
二个量程下，表头（电流表）满偏时，表头的电流都达最大值，且相同，即分得电压相同，接0~3伏量程时，由3.8千欧电阻分压，接0~15伏量程时，由3.8千欧、15.7千欧电阻一起分压，因此这里的电阻起分压作用。
【分析】由乙图可知，电流表和电阻串联接入电路，结合串联电路及欧姆定律，分析串联电路电阻起到的作用。
5、【答案】1:2；2
【解析】【解答】由图像可知，当UA=3V时，IA=0.6A，IB=0.3A由可得：；；若将A.B串联接入某电源两端，根据串联电路的特点，导体两端的电压与电阻成正比，所以；当将A、B两电阻并联后接在电源两端时，总电阻 ，电源电压．
【分析】根据电压和电流的比值，计算电阻；在串联电路中电流相等，根据电流判断分压比；利用并联电路电阻规律，计算总电阻；利用电流和电阻的乘积，计算电压。
三、计算题
1、【答案】（1）解：当接线柱N接A时，R1与Rg并联，改装后电流表满偏时总电流IA＝10mA，因并联电路中各支路两端的电压相等，所以，通过R1的电流I1＝IA﹣Ig＝10mA﹣2mA＝8mA
因并联电路中各支路两端的电压相等，所以，由 可得，此时电流表两端的电压UA＝IgRg＝I1R1
则
当接线柱N接C时，R1与Rg并联后再与R2串联，改装后电压表满偏时总电压UC＝20V，此时并联部分的总电阻
此时电路的总电阻
因串联电路中总电阻等于各分电阻之和，所以R2＝RC﹣R并＝2000Ω﹣10Ω＝1990Ω
答：R1、R2的阻值依次为12.5Ω、1990Ω；
（2）解：当接线柱N接B时，R1与Rg并联后再与R3串联，MN两接线柱用导线直接连接，则电流表指针达到最大值时电路的总电阻
所以此时R3的阻值R3＝RB﹣R并＝150Ω﹣10Ω＝140Ω
答：当接线柱N接B时，再MN两接线柱用导线直接连接，调节R3使电流表指针达到最大值，此时R3的阻值为140Ω
（3）解：将某一待测电阻Rr接在MN间，指针指正中央位置，通过电流表的电流 ，此时电流表两端的电压 ，因串联电路中各处的电流相等，所以，此时电路中的总电流
此时电路的总电阻
则待测电阻的阻值
答：若将某一待测电阻Rr接在MN间，指针指正中央位置，则待测电阻Rr的阻值为150Ω。
【解析】【分析】（1）根据并联电路电六特点计算电流；利用电流和电阻的乘积计算电压；结合电流关系，计算电阻大小；根据电压和电流的比值计算电阻；根据串联电路电阻规律计算电阻；（2）根据电压和电流的比值计算电阻；（3）利用电压和电阻的比值计算电流；根据电压和电流之比计算电阻，结合串联电路电阻规律计算部分电阻。
2、【答案】（1）解:流I= = =0.1A
气敏电阻两端的电压 UR=U-UR0=18V-10V = 8V
根据欧姆定律，气敏电阻阻值R= = =80 Ω
由R= ×103Ω得
A = =75，
所以对应的空气质量等级为良
（2）解:当A=400时，由R= ×103Ω， 得气敏电阻阻值R’= =15Ω
气敏电阻两端的电压UR’=U-UR’0=18 V-15 V = 3 V
根据欧姆定律，通过的电流I’= = =0.2 A
根据欧姆定律，更换的定值电阻R0= = =75Ω
【解析】【分析】（1）结合电路图，理清元件的连接方式及电压表的测量对象，当电压表示数为10V时，根据串联电路的电流特点和欧姆定律求出电路中的电流，根据串联电路的电压特点求出R两端的电压，利用欧姆定律求出气敏电阻阻值，然后得出A的值，与表格数据相比较得出对应的空气质量等级；
（2）同理，根据气敏电阻阻值R与A的关系求出空气质量指数A=400时气敏电阻阻值，此时电压表的示数最大，根据串联电路的电压特点求出气敏电阻两端的电压，根据串联电路的电流特点和欧姆定律求出此时电路中的电流，最后根据欧姆定律求出更换后的定值电阻的阻值.
3、【答案】（1）解：由图知道，当S1、S2都断开时，电路中R1和R3串联在电路中，电压表测得是R1两端的电压，由欧姆定律知道， 的阻值
答： 的阻值是10Ω；
（2）解：由欧姆定律知道，电源电压U=IR总=0.4A×（20Ω+10Ω）=12V
答：电源电压是12V；
（3）解：当S1和S2都闭合-时，电阻R1被短路，电路是R2和R3并联在电路中，电压表测的是R1两端的电压，所以R1两端的电压为0V；电流表测得是干路中的电流，示数是
此时的等效电路如下
答：当S1、S2都闭合时，电压表的读数是0V和电流表的读数是1.2A。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，由欧姆定律求得 的阻值。
（2）由欧姆定律求得电源电压。
（3）电流表测得是干路中的电流，利用并联电路中的电流关系求解。
4、【答案】（1）解：加满汽油压力F＝2.8N，由图乙知道，压敏电阻R＝10Ω。
答：加满汽油时压敏电阻的阻值为10Ω；
（2）解：加满汽油时，压敏电阻R＝10Ω，I＝0.6A，由 知道，电源电压U＝I（R0+R）＝0.6A×（10Ω+10Ω）＝12V
答：电源电压为12V；
（3）解：汽油耗尽时，压力F＝0，由图乙知道，压敏电阻R＝110Ω，电路中的电流
答：汽油耗尽时电流表的示数为0.1A。
【解析】【分析】（1）结合此时的压力，对照图像求解此时的电阻即可；
（2）利用欧姆定律求解两电阻的电压，相加即为电源电压；
（3）压力为零时对照表格求解电阻，利用欧姆定律求解电流即可。
5、【答案】（1）解：由图知，只闭合开关S时，两电阻串联；当开关S、S1都闭合时，R2被短路，只有R1工作，此时电阻最小，根据P＝ 可知此时电路的功率最大，处于高温除霜模式，除霜模式下，电路中的电流：I＝ ＝ ＝1A；
（2）解：除霜模式下1min消耗的电能：W＝UIt＝100V×1A×60s＝6000J，后视镜玻璃吸收的热量：Q＝cm△t＝0.8×103/（kg ℃）×0.5kg×6℃＝2400J，除霜模式下，电路的加热效率：η＝ ×100%＝ ×100%＝40%．
【解析】【分析】（1）分析电路结构，两个定值电阻是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可；
（2）水吸收的热量为有用功，电流做功为总功，利用水吸收的热量除以电流做功即为加热效率。
四、实验探究
1、【答案】（1）（导体电阻的）阻值
（2）多次测量（或改变电阻R两端的电压）
（3）
（4）5
（5）改变电源电压
【解析】【解答】①在探究电流与电压关系时，需要保持导体电阻不变，（b）电路中用定值电阻进行实验探究，其阻值在实验过程中变化不大，而（a）电路中用小灯泡进行实验探究，小灯泡的电阻随温度的变化而变化，所以（b）电路比（a）电路好。
②（c）电路中将定值电阻与滑动变阻器串联在电路中，可以通过滑片移动来改变定值电阻两端的电压，进行多次测量，以得到更具普遍性的结论。
③本实验探究的是电流与电压的关系，且从数据分析可知，电流与电压的比值是一个定值，所以表格中应补充的是电压U与I的比值，即 。
④由表格数据知，电压U与I的比值是定值为5，那么导体R的阻值为5欧。
⑤利用（b）电路进行多次实验，可通过改变电源电压来实现。因为电源电压改变，则电阻两端的电压及通过的电流都会发生改变，便可测得多组数据。
【分析】（1）（1）要研究电流和电压的关系，需要保证电阻的阻值不变，填、、体现了控制变量法的思想；滑动变阻器的作用是改变定值电阻两端的电压；
（2）改变滑动变阻器接入电路中的电阻，总而改变定值电阻两端的电压；
（3）已知电流与电压，求解两者的比值；
（4）结合流过用电器的电流和两端电压，利用欧姆定律求解用电器的电阻即可；
（5）增加电压电压可以增加电压的调节范围，测量数据更多一些。
